PBR
FlexiEngine支持PBR，贴图方面我们需要遵循PBR的贴图标准
常用贴图与后缀命名规则
（PS插件FlexiTIFPlugin导出TIF格式时会根据文件后缀名自动选择相应的贴图类型）
| 原始图片（TIF文件） | 说明 | 后缀命名规则 |
|---|---|---|
| Diffuse Map/Albedo Map/Base Color | 3通道或4通道，RGB通道存颜色， Alpha通道对于半透明或Alpha测试的材质存透明度； | _d |
| Normal Map | 3通道 | _n |
| 混合贴图（金属度贴图） Mix Map | 3通道/4通道 R：金属性贴图 G：粗糙度 B：非金属度部分的高光强度 A：AO | _m |
| 高度图（用于视差映射/（置换贴图）曲面细分） Height Map Parallax Occlusion Mapping Tessellation/ Displacement | 4通道，tif存储时只取Alpha通道信息 | _h |
Photoshop插件的安装
适用于PhotoShop CS5及其以上版本
运行程序 tools/FlexiPluginSetup.exe
选择ps插件
点击“安装“按钮来完成插件的安装
Photoshop配置

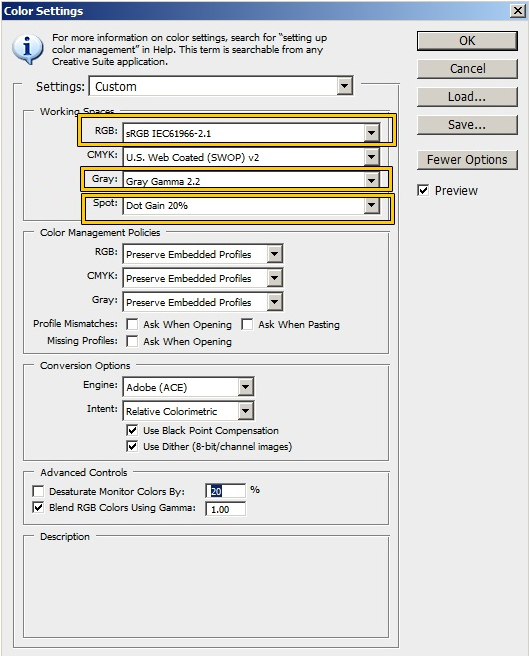

编辑>颜色设置：
Photoshop TIF导出插件

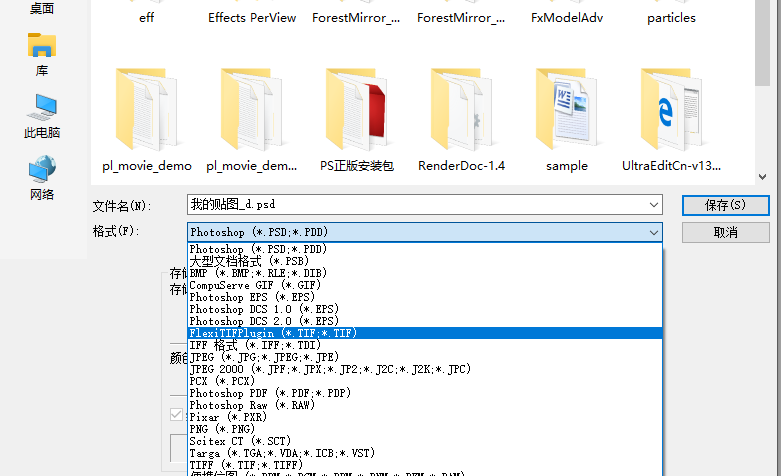

文件>另存为，选择格式 FlexiTIFPlugin (*.TIF) ，保存

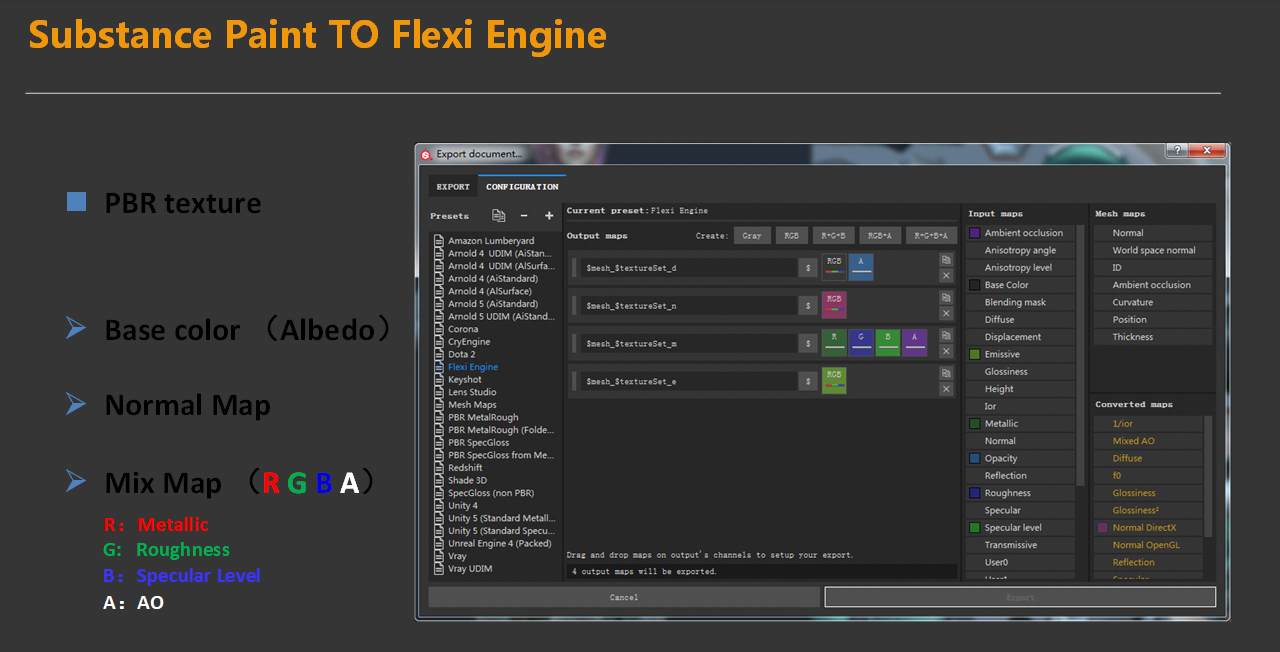

SubstancePaint 导出配置
地表贴图规则
| 原始图片（TIF文件） | 后缀命名规则 | 压缩格式 | 备注 | |
|---|---|---|---|---|
| DiffuseMap/Albedo Map | 3通道或4通道 RGB通道存颜色 Alpha可以选择存储粗糙度 | _d | BC7 | 针对地表材质：从优化的角度，推荐将粗糙度存在DiffuseMap的Alpha通道（非金属单一材料尤其适用，非金属混合材料根据需要可以延续使用将Specular Level存在MixMap中） |
| 法线贴图 | 3通道，rgb通道存法线 | _n | BC5 | |
| 金属/粗糙度贴图 (混合贴图 MixMap) | 三通道,r通道存金属性,g通道存粗糙度，b通道存非金属度部分的高光强度 | _m | BC7 | 适用于Metallic/Roughness这种PBR流程，和之前的Specular/Glossness 流程要区分开 |
| 高度图（可用于视差遮挡映射） | TIF文件为RGBA四通道，高度图存在A通道中。 PS转为DDS时只取A通道存为单通道的BC4 | _h | BC4 | 引擎支持BC4格式和BC5格式的贴图，为了性能方面的优化在资源或者关卡完成时需要手动调用 “工具》》高度图工具》》批量转储高度图“这个工具来进行高度图的转换，将BC4格式转为BC5格式 |
模型贴图规则
| 原始图片（TIF文件） | 命名规则 | 压缩格式 | 备注 | |
|---|---|---|---|---|
| DiffuseMap/Albedo Map | 3通道或4通道，rgb通道存diffuse颜色，a通道对于半透明或alpha测试的材质存透明度； | _d | BC1/BC3/BC7 | |
| 法线贴图 | 3通道，rgb通道存法线 | _n | BC5 | |
| 金属/粗糙度贴图 (混合贴图 MixMap) | 三通道/四通道 R：金属性贴图 G：粗糙度 B：非金属度部分的高光强度 A：AO | _m | BC1/BC3/BC7 | 适用于Metallic/Roughness这种PBR流程，和之前的Specular/Glossness 流程要区分开 |
| 高度图（用于视差映射/ （置换贴图）曲面细分） | 存为单通道, tif存储时只取Alpha通道信息 | _h | BC4/BC5 | |
| 自发光贴图 | 3通道 | _e | ||
| 细节纹理 | r通道存AO，g和a存法线的两个通道，b通道存gloss | _detail | 可以做为细节纹理；也可以给模型增加棱角和轮廓； | |
| 脏纹理 | 4通道，rgb通道存diffuse颜色，a通道存混合权重 | _dirt | 使用模型顶点色的alpha通道控制整体的混合权重； | |
| 二层纹理混合权重 | 单通道 | _mask | ||
| 透光贴图 | 3通道 | _opac | 用于树叶、草和皮肤等材质的透光控制 | |
| 3S贴图 | 单通道 | _sss | ||
| 区域调色贴图 | 2通道 R G通道分别代表2个区域 | _mask | 角色服装调色 | |
| 切线图（头发方向贴图）Flowmap | 3通道 有用的是R G两个通道，B通道填黑 | _flow | BC7 | 针对UV是随意朝向的头发，在开启各向异性高光效果时需要增加的贴图 |
| 高光偏移贴图（头发使用）shiftmap | 3通道 | _shift | BC7 | |
| 切线图+高光偏移图 | 3通道 R G来自flowmap，B来自shiftmap | _fs | BC7 | |
| 经纬度（长条形） | 3通道整型，供引擎作为cube图使用 | cub_long_ | BC7 | LongitudeInt |
| 经纬度（长条形）HDR图 | 3通道浮点格式，供引擎作为cube图使用 | cub_longf_ | BC6 | LongitudeFloat |
