星球生成工具用户手册
星球生成工具概览

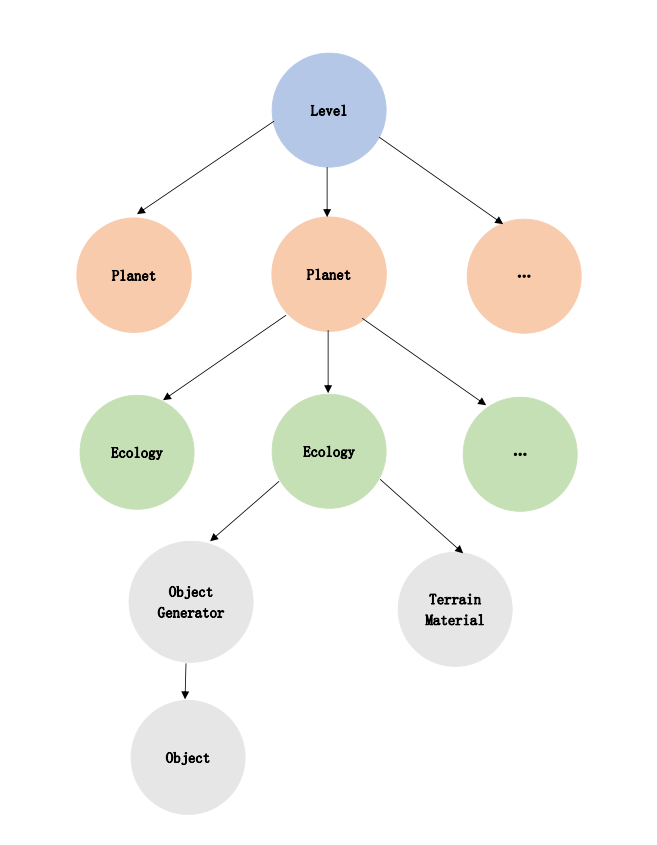

当前星球数据结构：

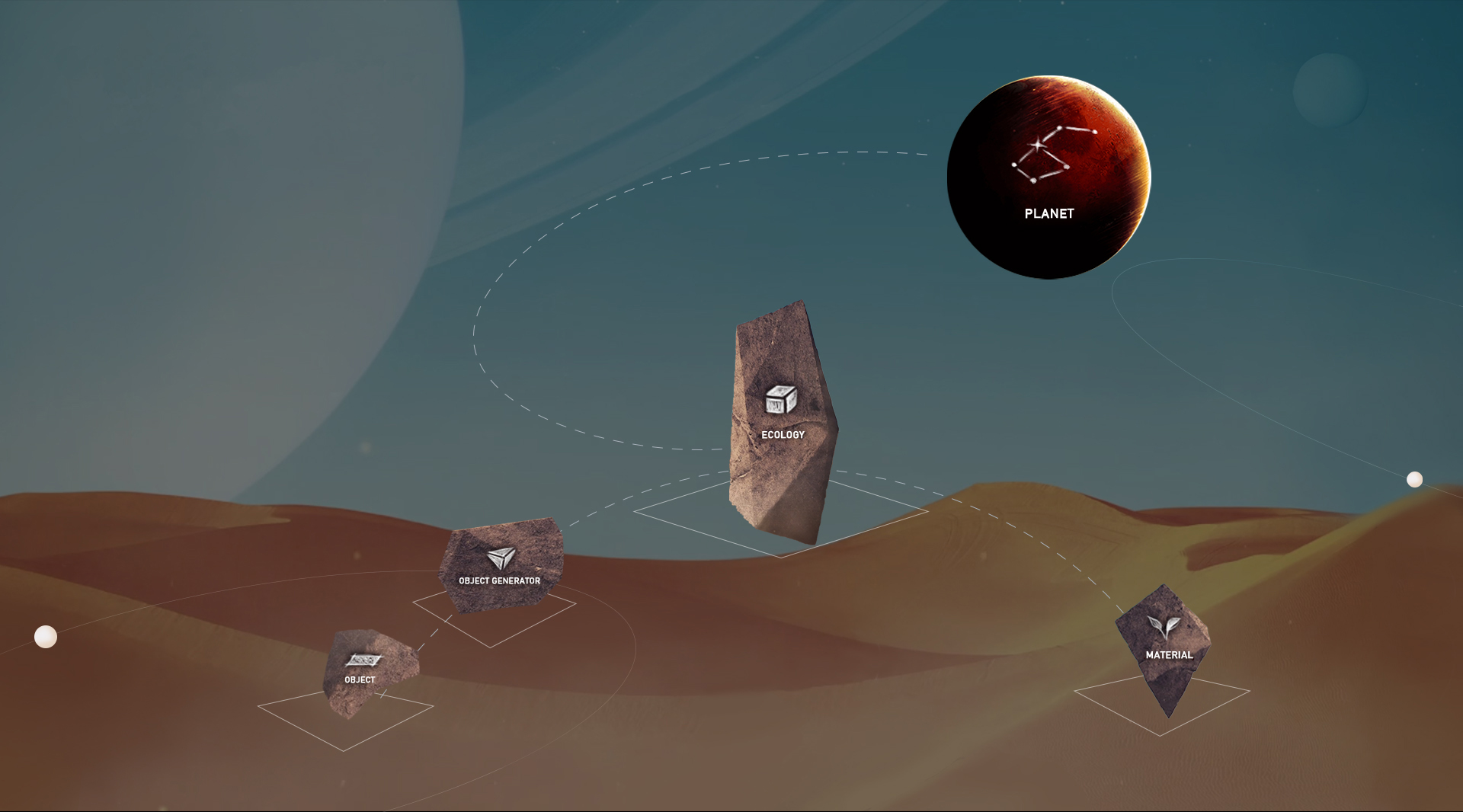

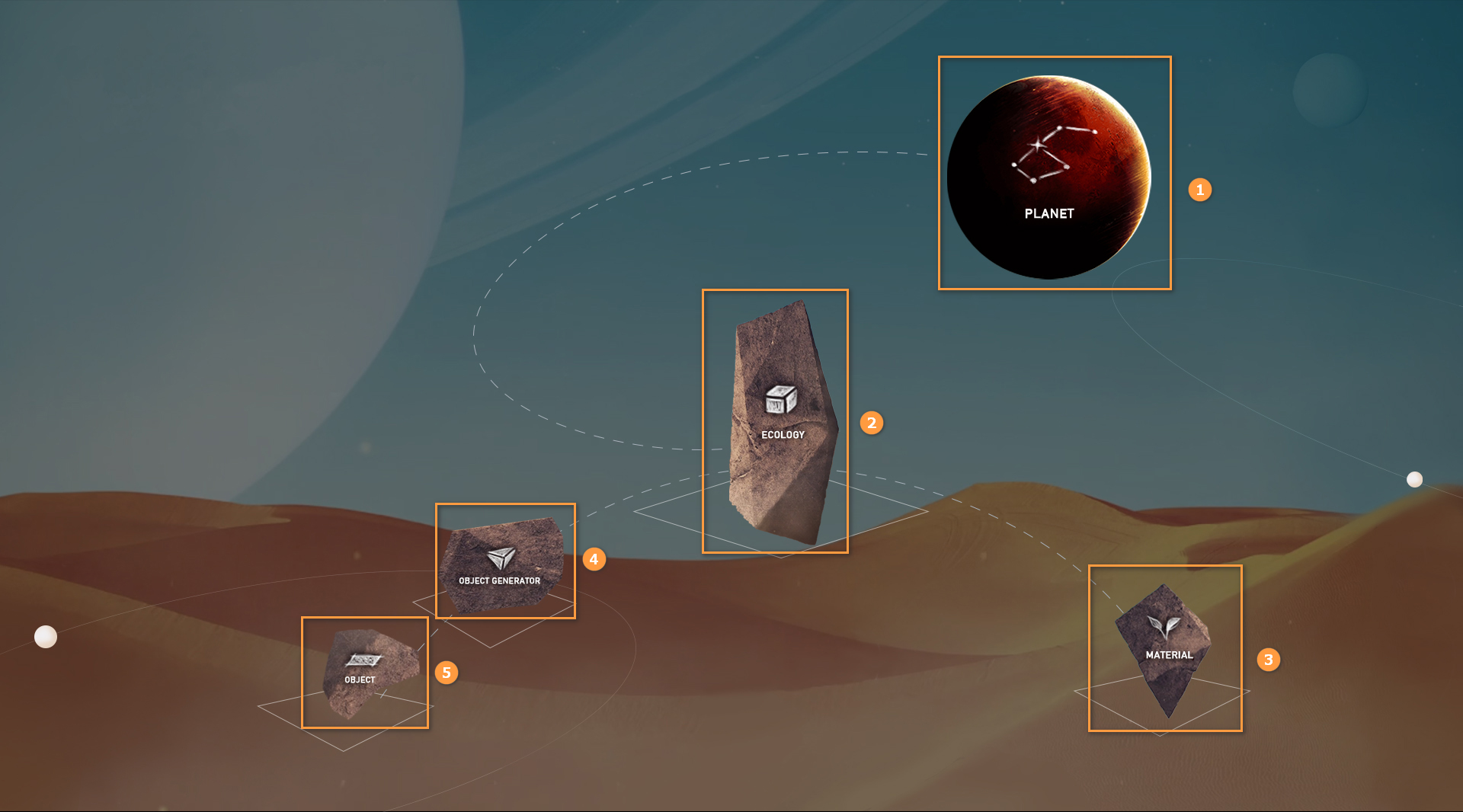

星球生成工具（体素编辑器）概览：
| 编号 | 名称 |
|---|---|
| 1 | 星球编辑器 |
| 2 | 生态编辑器 |
| 3 | 材质编辑器 |
| 4 | 物件生成器 |
| 5 | 物件编辑器 |
打开项目

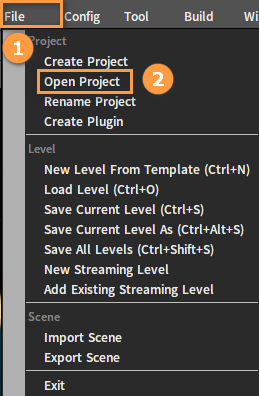

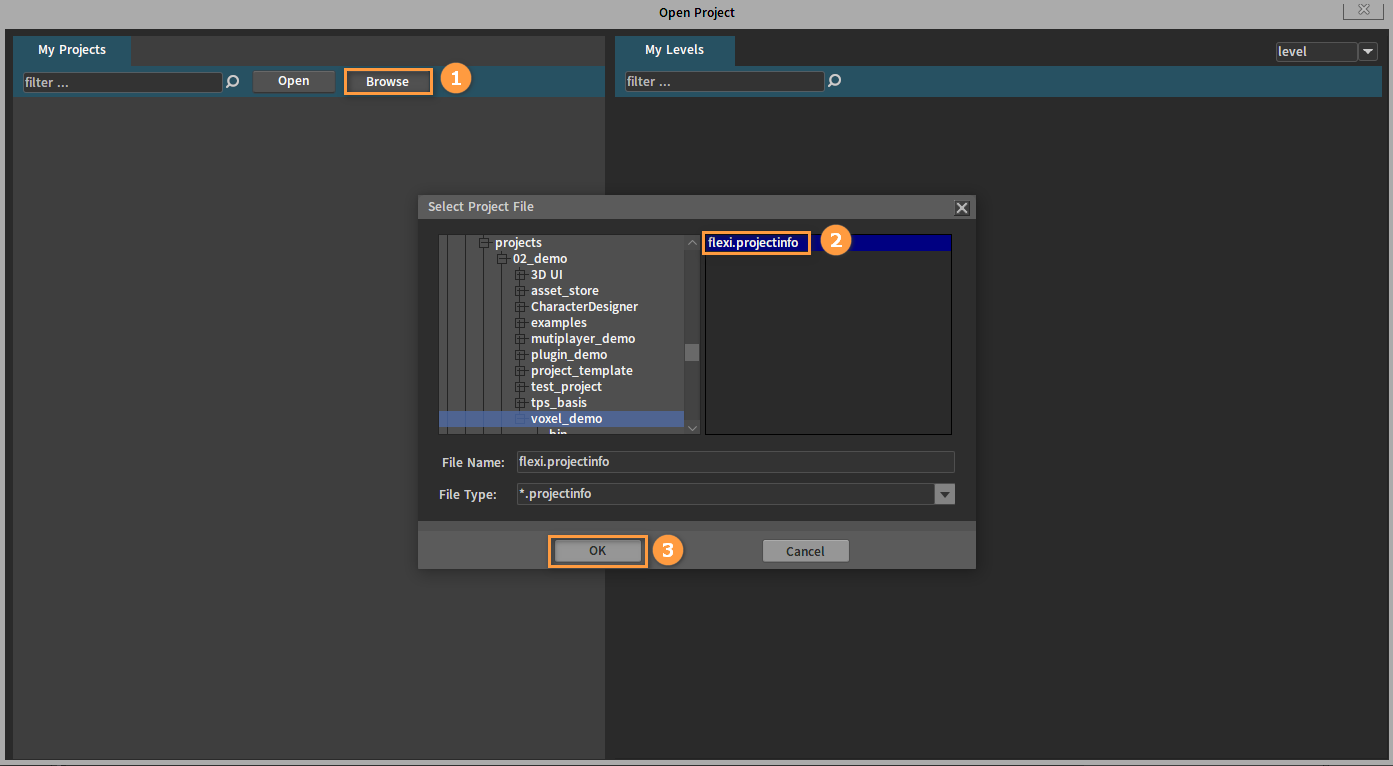

打开编辑器，依次点击文件（File） -> 打开项目（Open Project）。

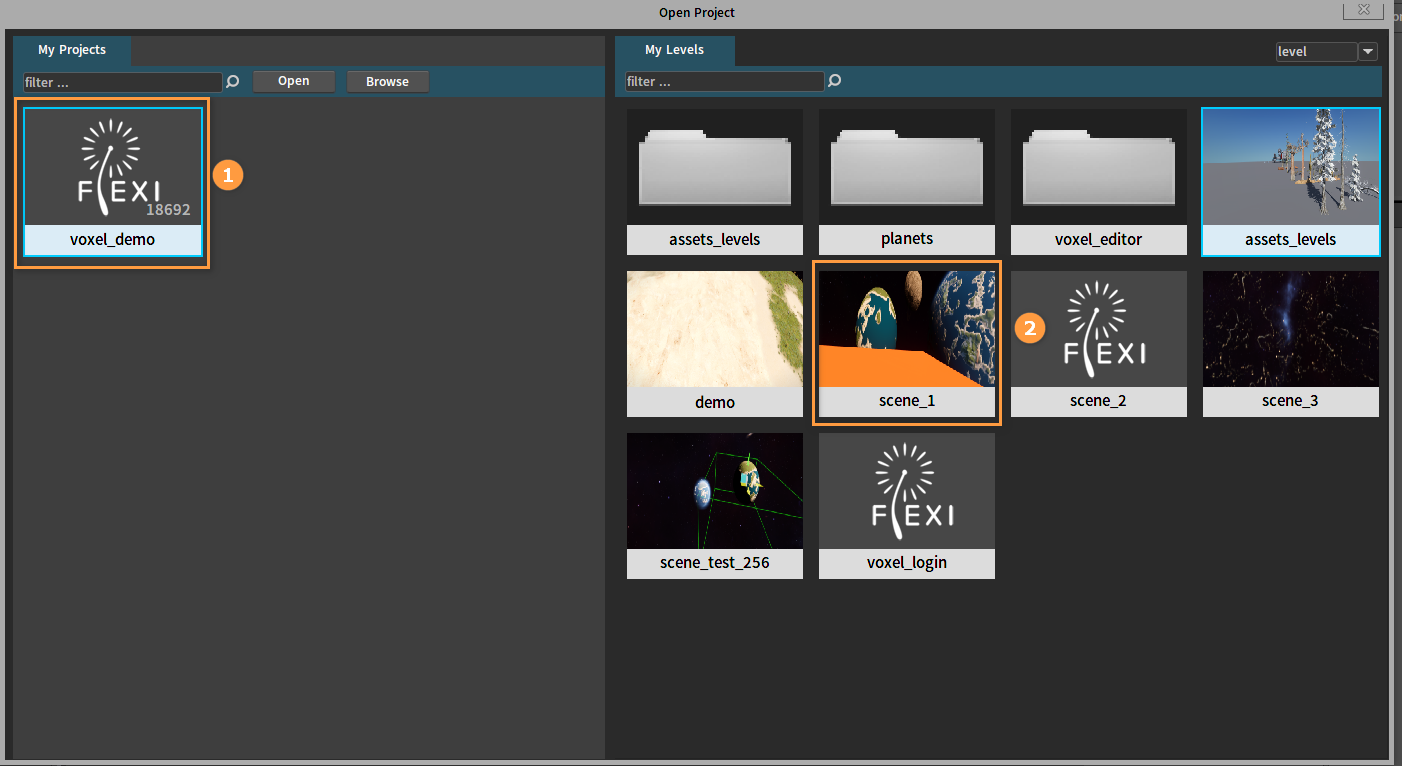

点击浏览（Browse）按钮选择一个项目打开。
选择一个关卡，双击进入该关卡。
星球编辑
打开星球
依次点击工具（Tool） -> 体素编辑器（Voxel Editor）打开体素编辑器。
在体素编辑器中，点击PLANET打开星球编辑器。

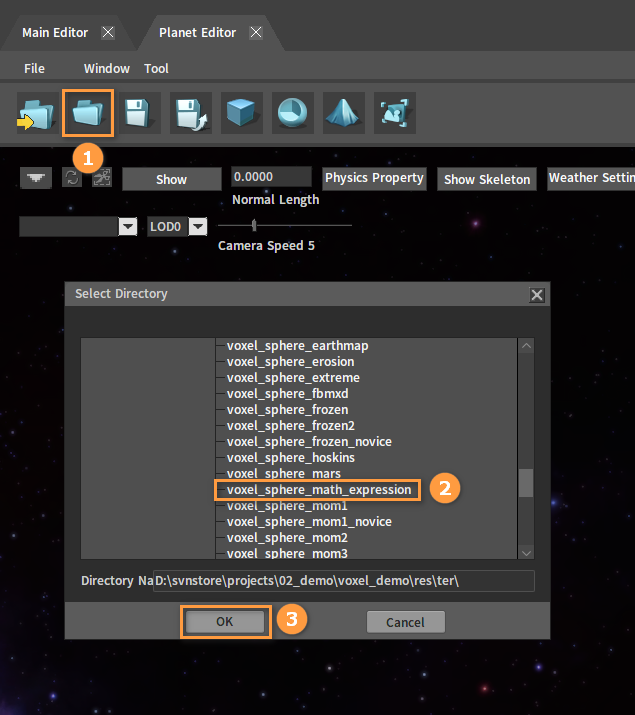

在星球编辑器中点击打开按钮，选择一个星球，打开后可对其进行编辑。
星球属性
地表

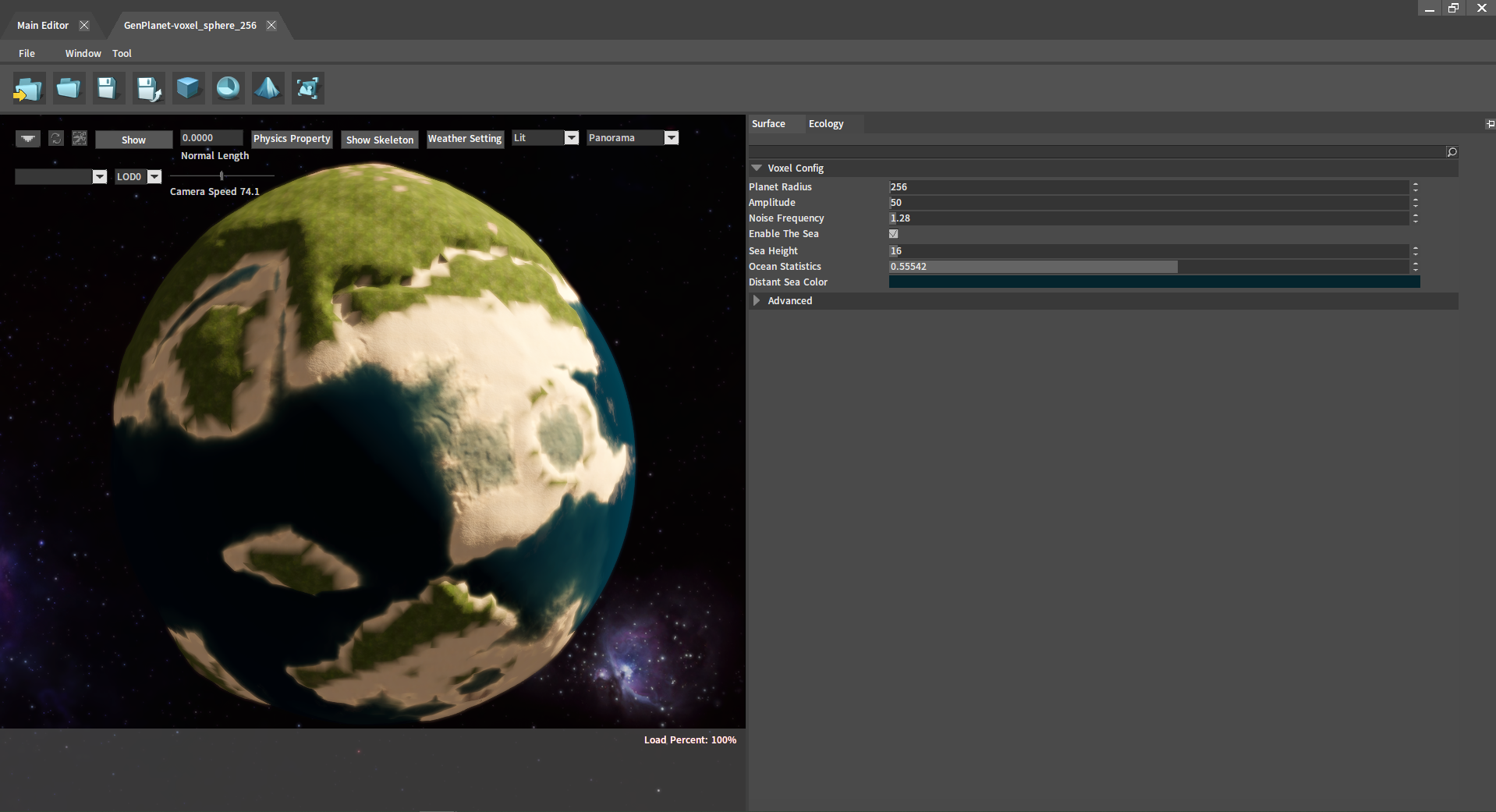

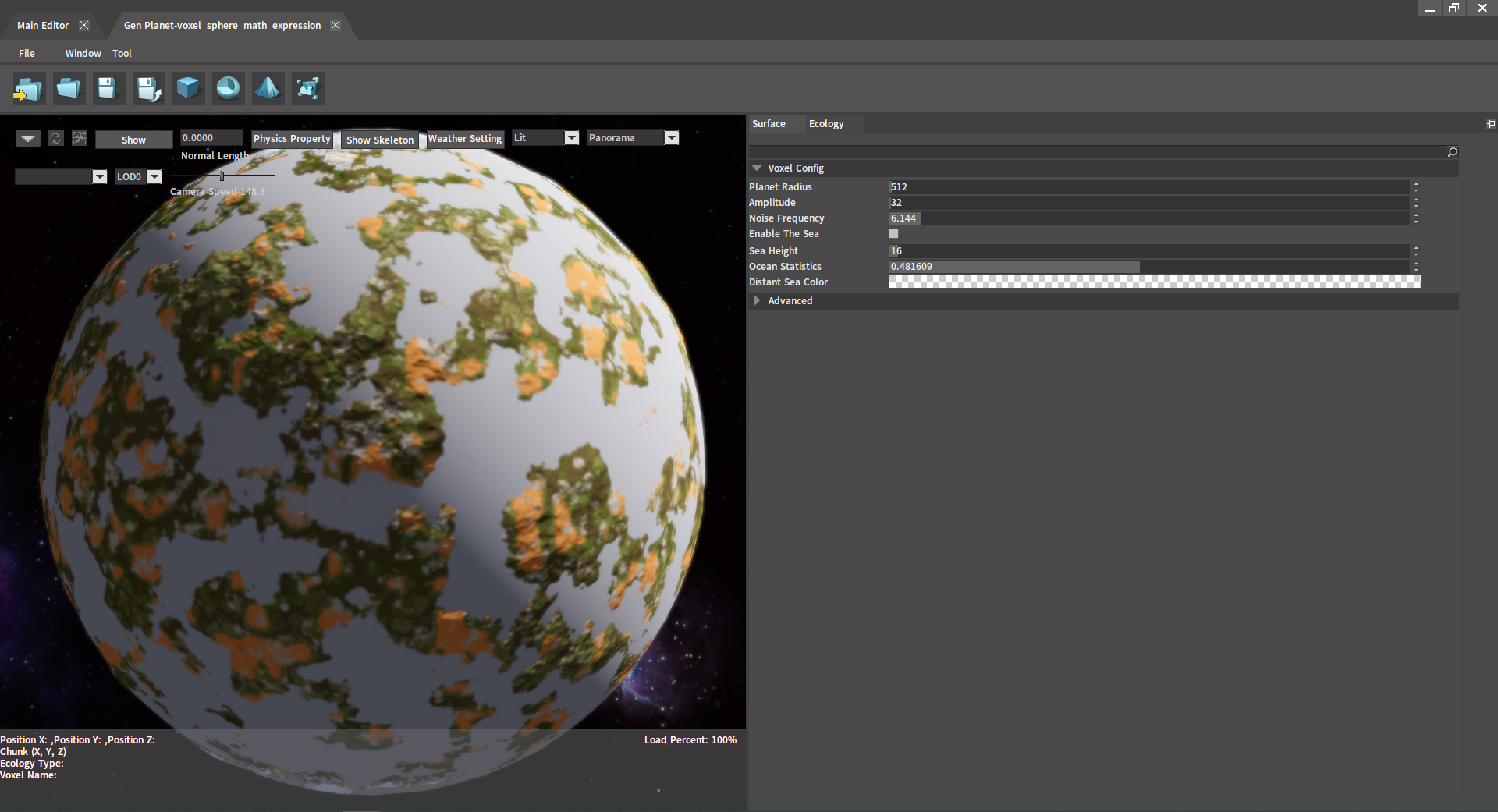

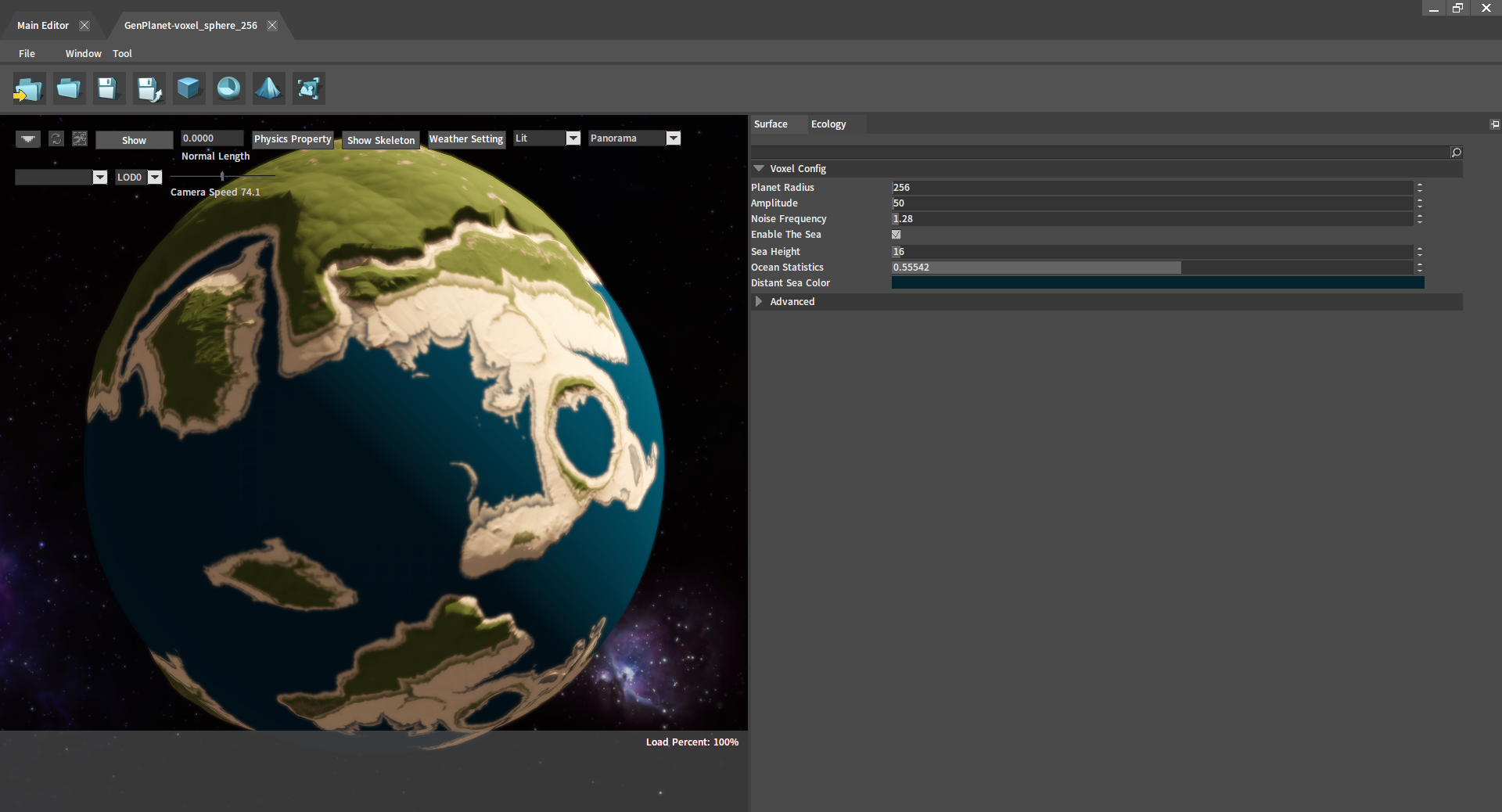

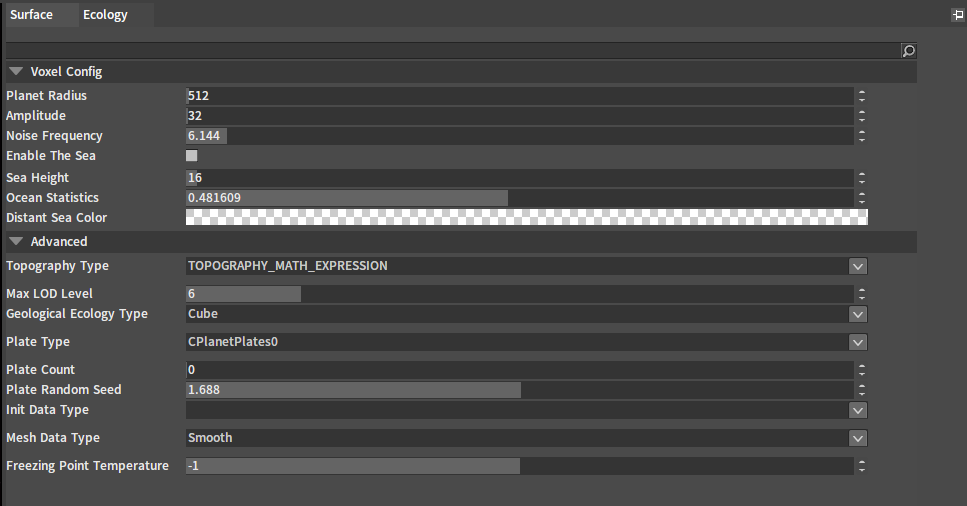

在星球编辑器的地表（Surface）面板中，可修改星球各项地表属性。
| 设置项 | 属性 | 说明 |
|---|---|---|
| 体素配置（Voxel Config） | 星球半径（Planet Radius） | 星球的半径。 |
| 振幅（Amplitude） | 地形的高低起伏。 | |
| 噪声频率（Noise Frequency） | 一定范围内山脉的密集度。 | |
| 开启海洋（Enable The Sea） | 该星球是否存在海洋。 | |
| 海洋高度（Sea Height） | 海洋的高度。 | |
| 海洋计数（Ocean Statistics） | 海洋与陆地的比例。 | |
| 远景海洋色（Distant Sea Color） | 远景下海洋的颜色。 | |
| 高级（Advanced） | 地貌类型（Topography Type） | 控制星球的地貌特征。 |
| LOD最大等级（Max LOD Level） | 最大LOD层级数。 | |
| 生态类型（Geological Ecology Type） | 地质生态类型（e.g.Cube是由土壤贫瘠度(Soil Infertility)、温度（Temperature）、湿度（Humidity），三个维度生成的立方体）。 | |
| 板块类型（Plate Type） | 板块类型。 | |
| 板块数量（Plate Count） | 板块的数量。 | |
| 板块随机种子（Plate Random Seed） | 用来生成的各板块控制点的位置。 | |
| 初始数据类型（Init Data Type） | 体素场景类型。 | |
| 网格数据类型（Mesh Data Type） | 网格数据类型。 | |
| 冰点温度（Freezing Point Temperature） | 控制生态、山峰或海水等是否被冰冻（e.g.若海洋的温度小于该值则变成冰河）。 |
生态

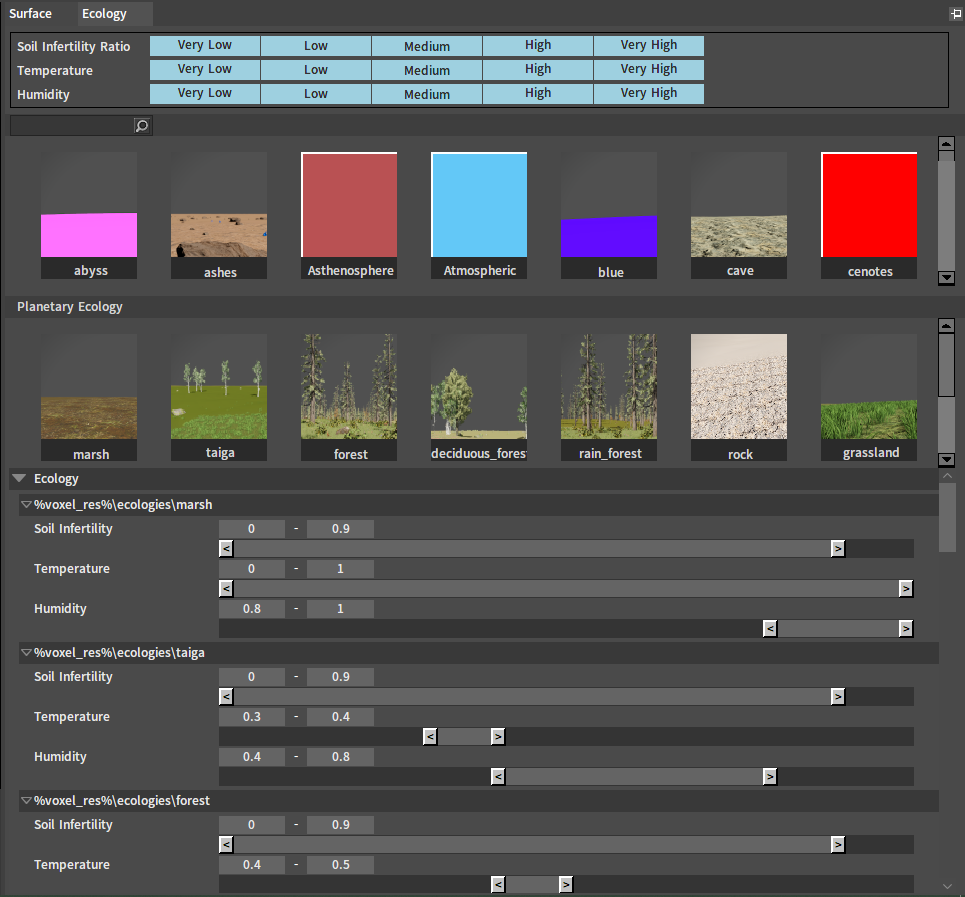

在星球编辑器的生态（Ecology）面板中可编辑星球上的生态。

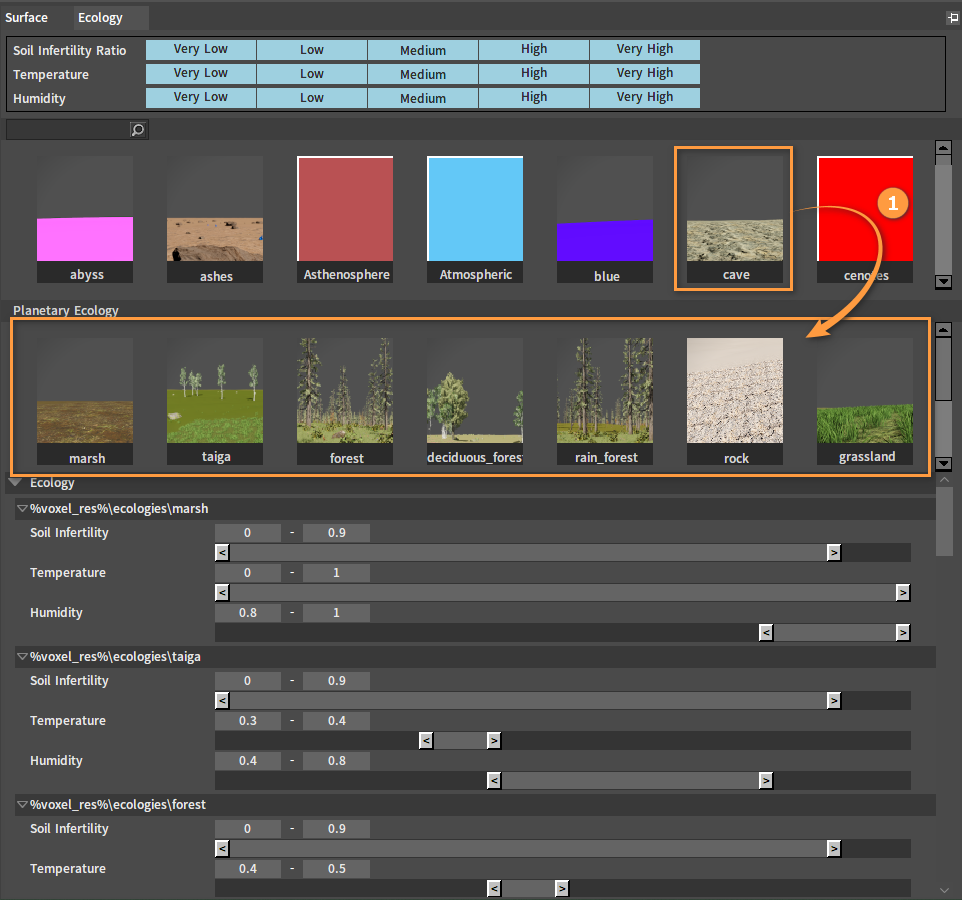

将生态拖入到行星生态（Planetary Ecology）空白处可为星球添加生态。

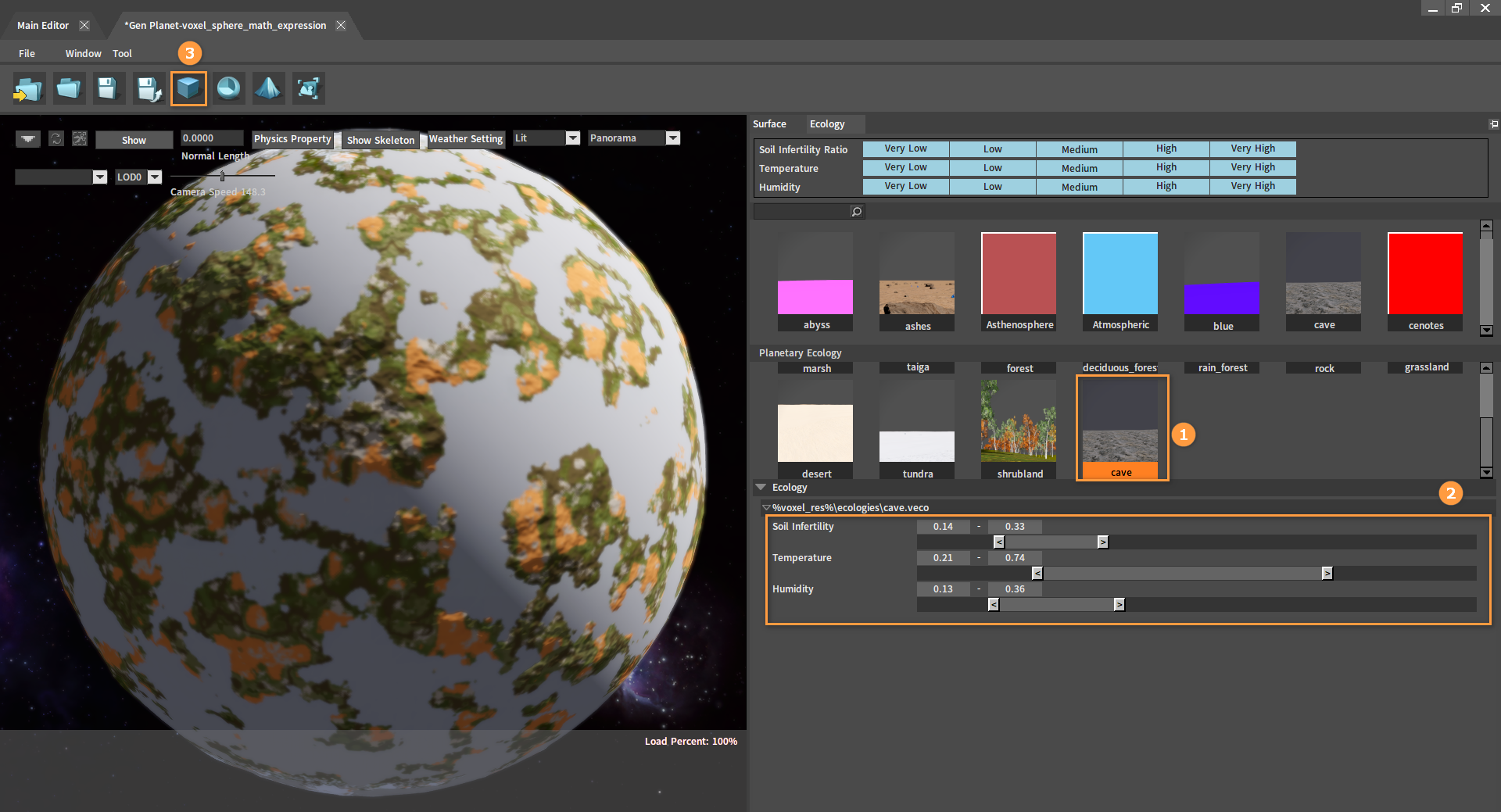

在行星生态（Planetary Ecology）中选中生态，修改它的土壤贫瘠度、温度和湿度的取值范围，点击生成按钮后，星球将会根据修改重新分布生态。

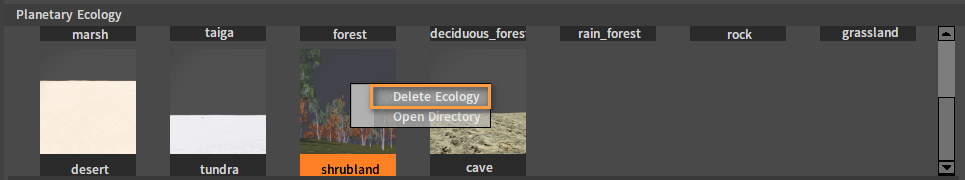

在行星生态中鼠标右键生态选择删除生态（Delete Ecology）可删除该生态。
星环编辑

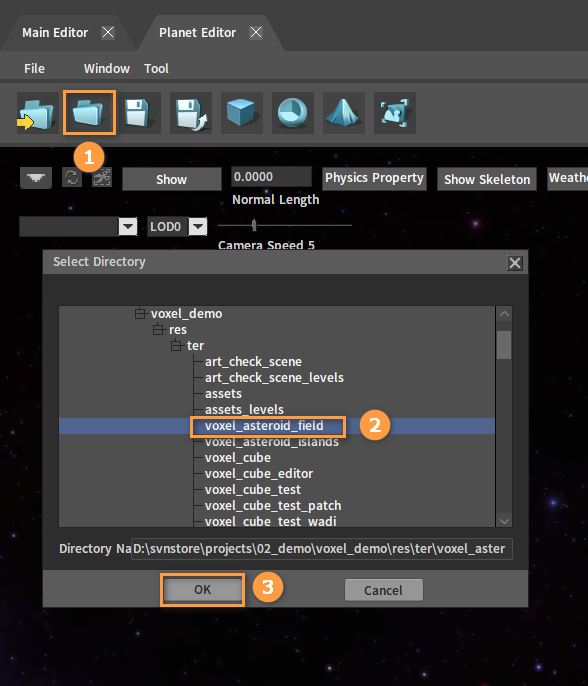

在星球编辑器中，点击打开按钮，选择一个星环，打开后可对其进行编辑。

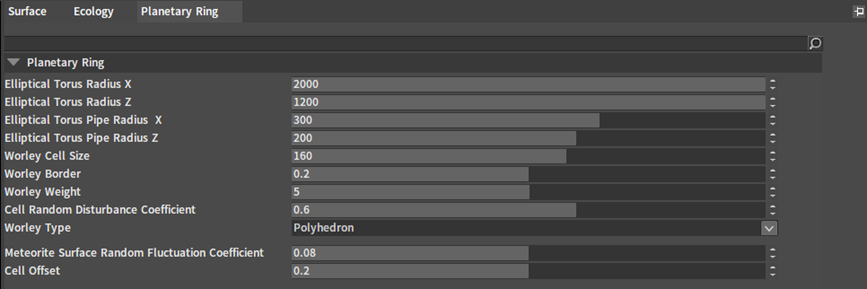

在星环（Planetary Ring）面板下可修改星环属性。
| 属性 | 说明 |
|---|---|
| 椭圆环区域的长（Elliptical Torus Radius X） | 椭圆环整体的长度。 |
| 椭圆环区域的宽（Elliptical Torus Radius Z） | 椭圆环整体的宽度。 |
| 椭圆环区域的粗（Elliptical Torus Pipe Radius X） | 椭圆环的粗细。 |
| 椭圆环区域的厚（Elliptical Torus Pipe Radius Z） | 椭圆环的厚度。 |
| Worley晶格区域大小（Worley Cell Size） | 值越大生成的陨石越大，值越小生成的陨石越碎。 |
| Worley边界（Worley Border） | 用于决定陨石边界的阈值。 |
| Worley重量（Worley Weight） | 用于控制体素value值。 |
| 晶格的随机扰动系数（Cell Random Disturbance Coefficient） | 生成晶格的随机扰动系数（0~1），为0表示晶格无随机扰动，即立方体。 |
| Worley类型（Worley Type） | 用来控制陨石的形状。 |
| 陨石表面的随机起伏系数（Meteorite Surface Random Fluctuation Coefficient） | 陨石表面的随机起伏系数，数值越大起伏越明显。 |
| 晶格偏移（Cell Offset） | 陨石边界数值的随机偏移系数，可以实现陨石的缩放。 |
其他功能
打开一个星球后，依次点击工具（Tool） -> 旋转速度（Rotation Speed）可设置星球旋转速度。
依次点击工具（Tool） -> 预览模式（Preview Mode）可打开或关闭预览模式。
打开预览模式：
关闭预览模式：
生态编辑

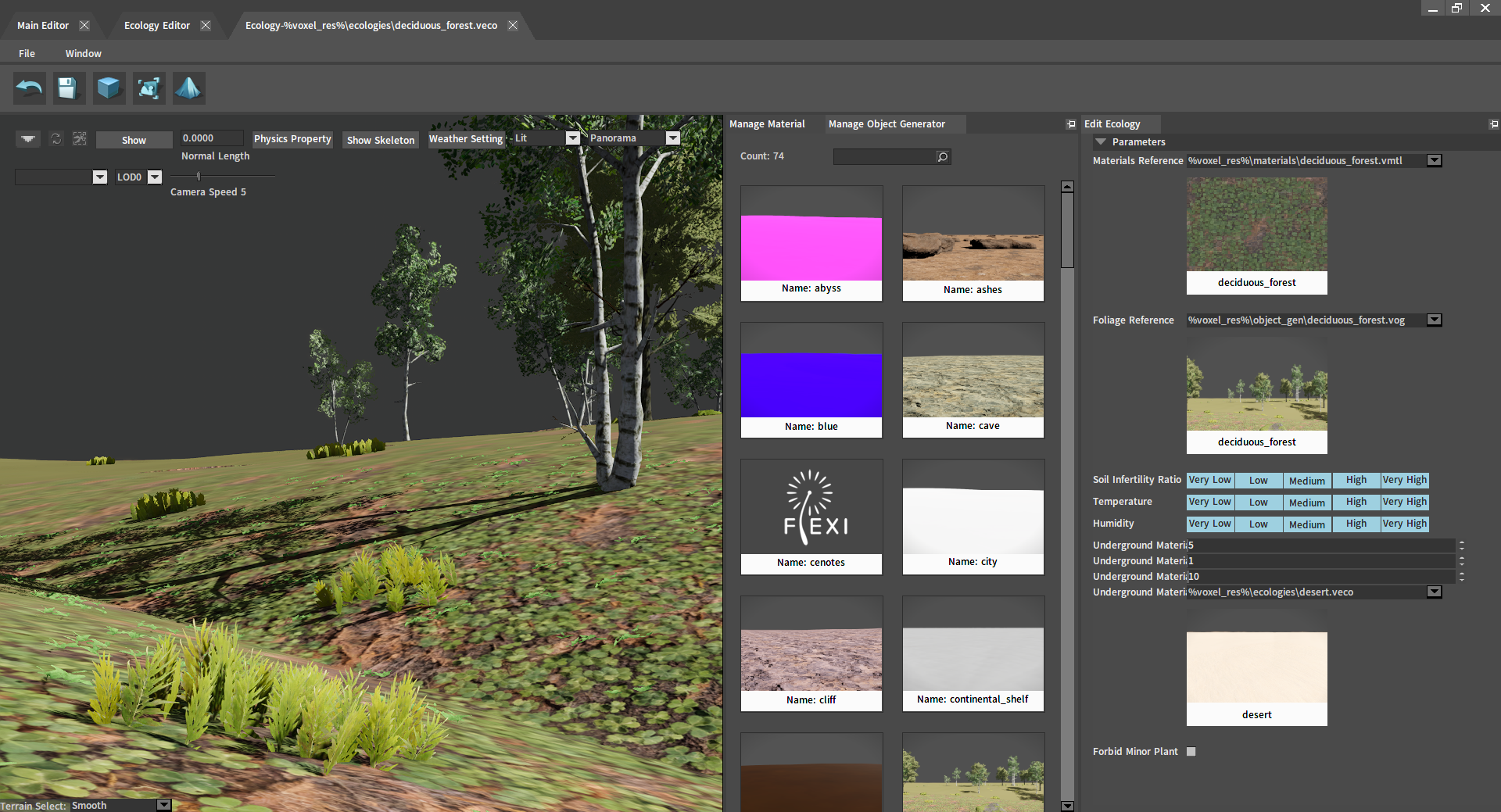

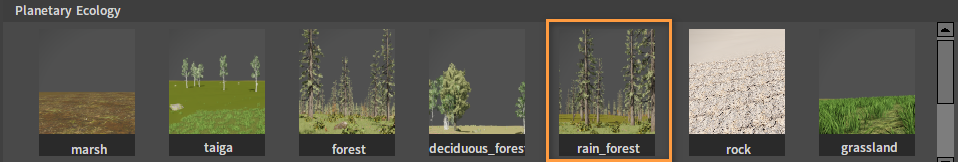

双击星球编辑器中行星生态（Planetary Ecology）下的生态可进入到该生态的编辑界面，也可以从体素编辑器主界面中点击ECOLOGY打开生态编辑器，双击其中的生态，进入到该生态的编辑界面。

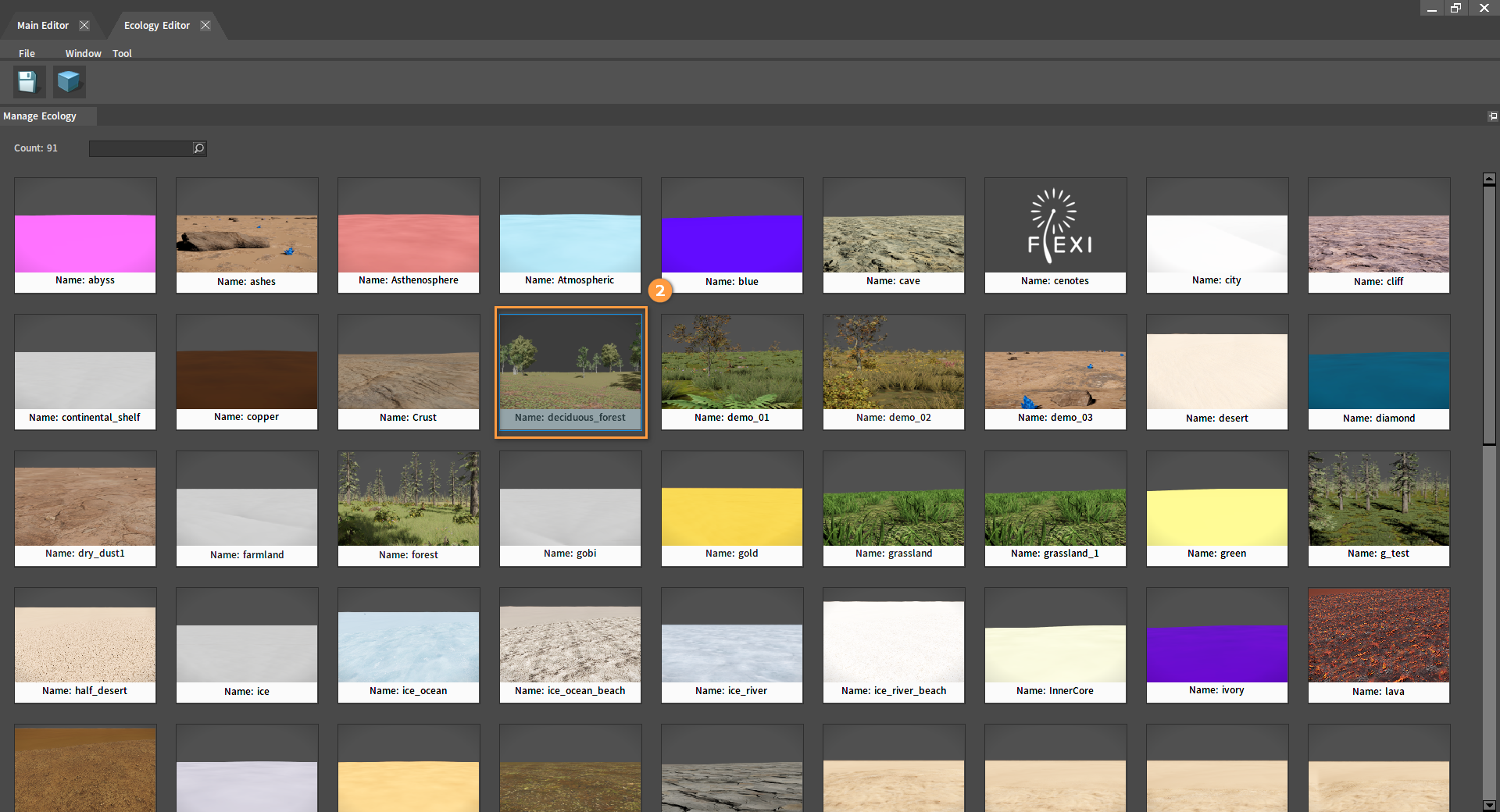

从体素编辑器主界面进入到生态编辑器（Ecology Editor）界面：

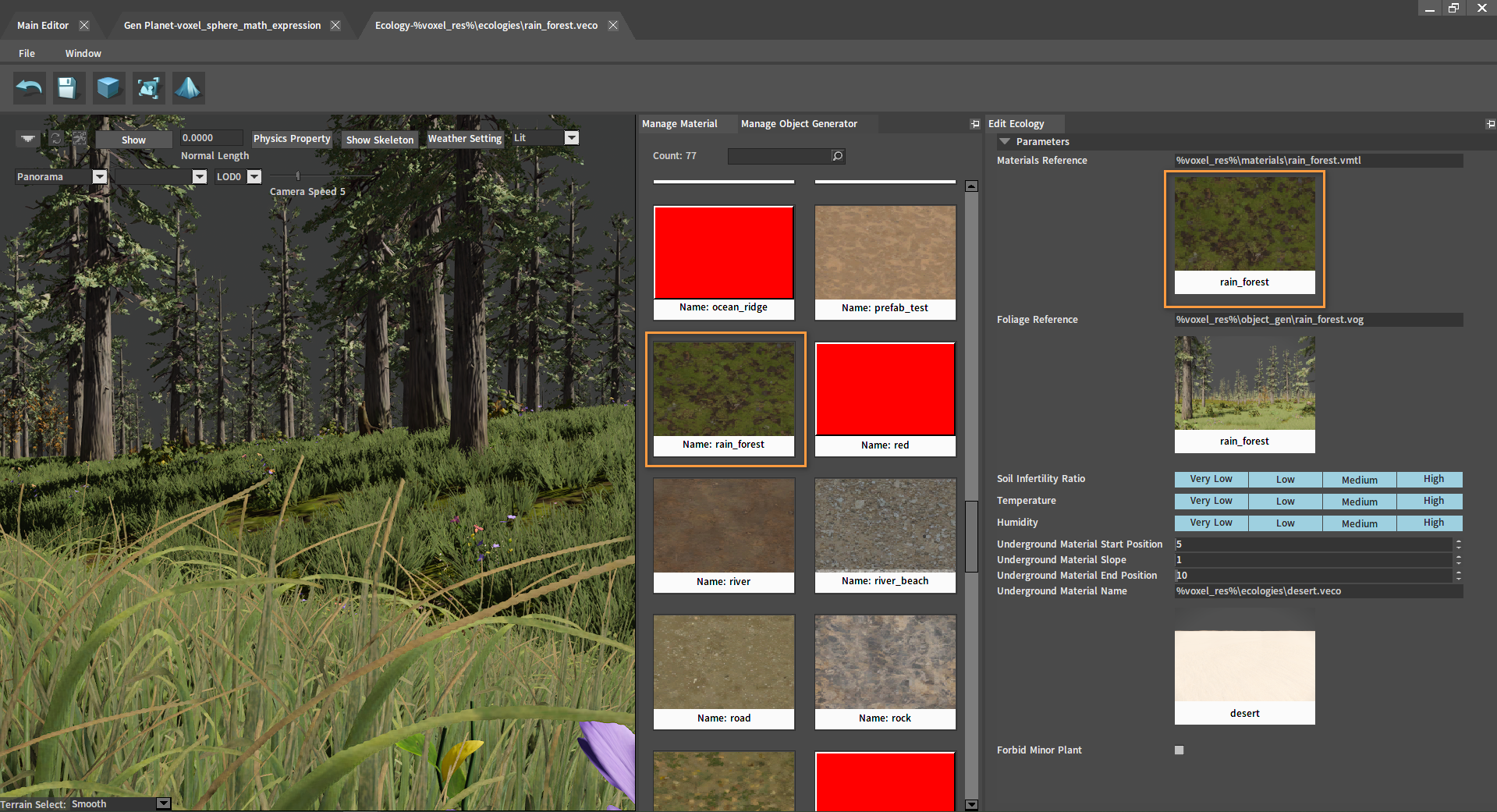

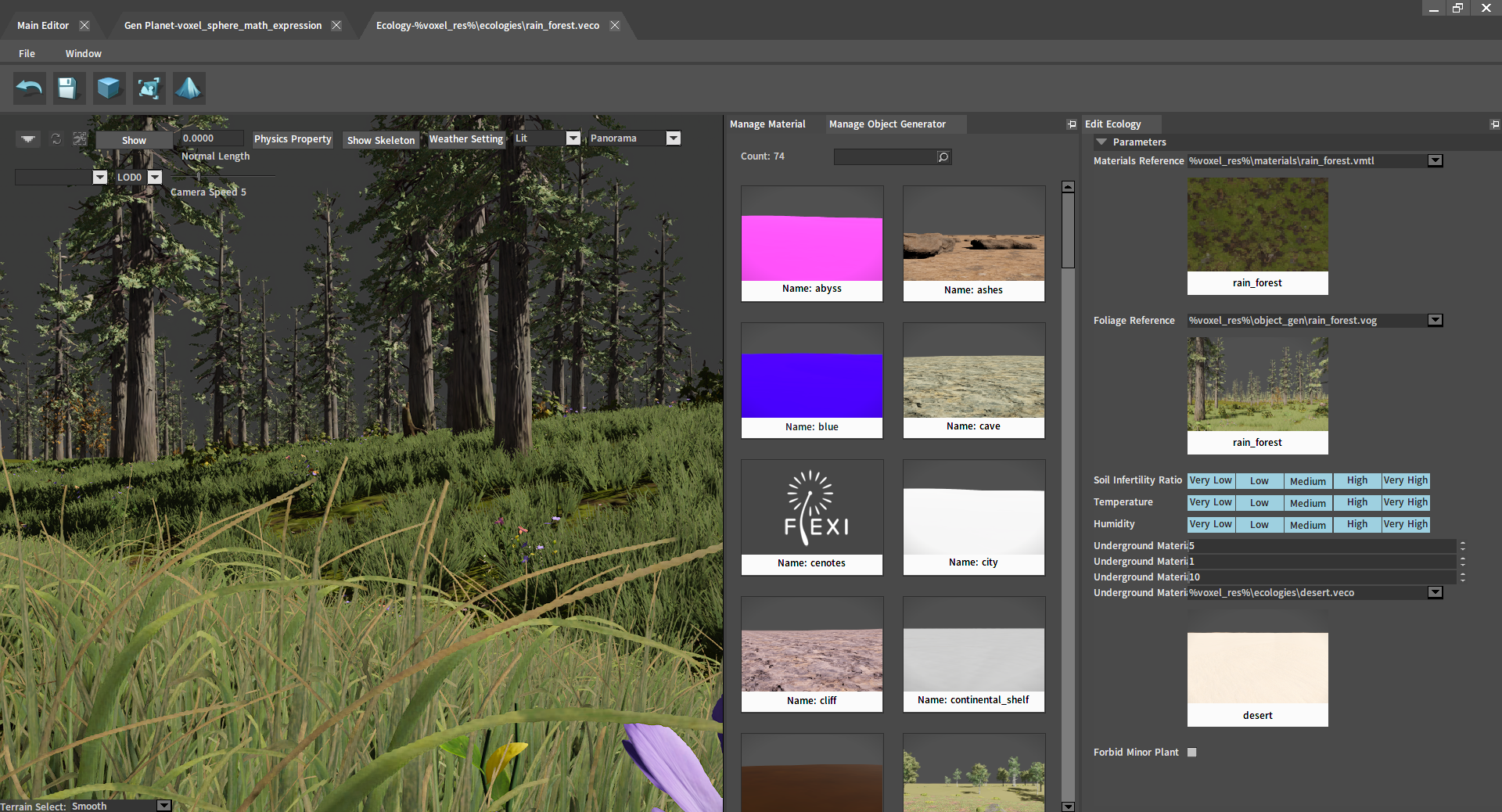

在生态编辑（Edit Ecology）面板中可修改生态的各项属性。
| 属性 | 说明 |
|---|---|
| 材质引用（Materials Reference） | 选择生态的地表材质。 |
| 植被引用（Foliage Reference） | 选择生态的物件生成器。 |
| 土壤贫瘠度（Soil Infertility） | 根据土壤贫瘠度筛选材质和物件生成器。 |
| 温度（Temperature） | 根据温度筛选材质和物件生成器。 |
| 湿度（Humidity） | 根据湿度筛选材质和物件生成器。 |
| 地下材质起始位置（Underground Material Start Position） | 影响原生态和地下材质的混合。 |
| 地下材质混合（Underground Material Blend） | 影响地质生态混合关系。 |
| 地下材质结束位置（Underground Material End Position） | 影响地质生态和深层地质生态的混合。 |
| 地下材质名称（Underground Material Name） | 选择地下材质。 |

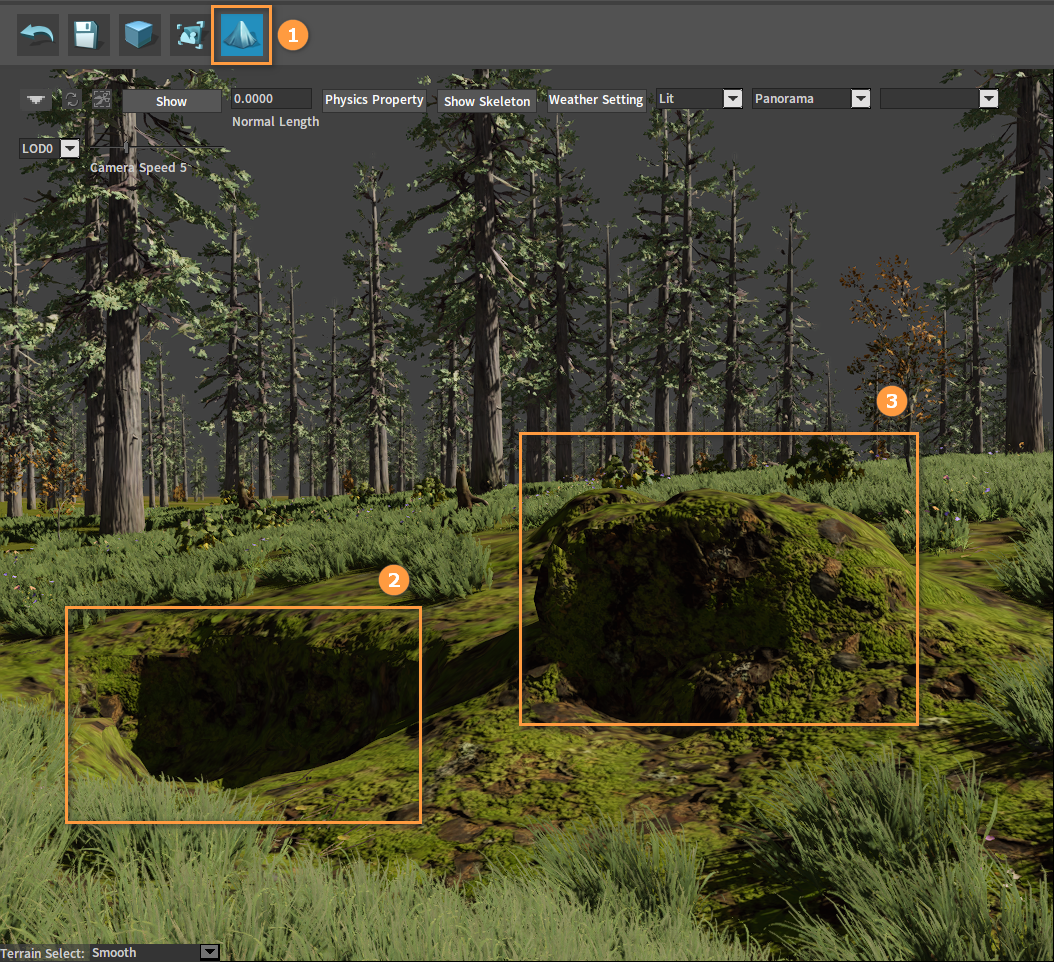

点击场景编辑（Scene Edit）按钮，鼠标左键地表可向下挖地，Ctrl + 左键可向上填充地表。
材质编辑
双击生态编辑器中的材质引用（Material Reference）或管理材质（Manage Material）下的材质可进入到该材质的编辑界面；也可以从体素编辑器主界面中点击MATERIAL打开材质编辑器，双击其中的材质，进入到该材质的编辑界面。

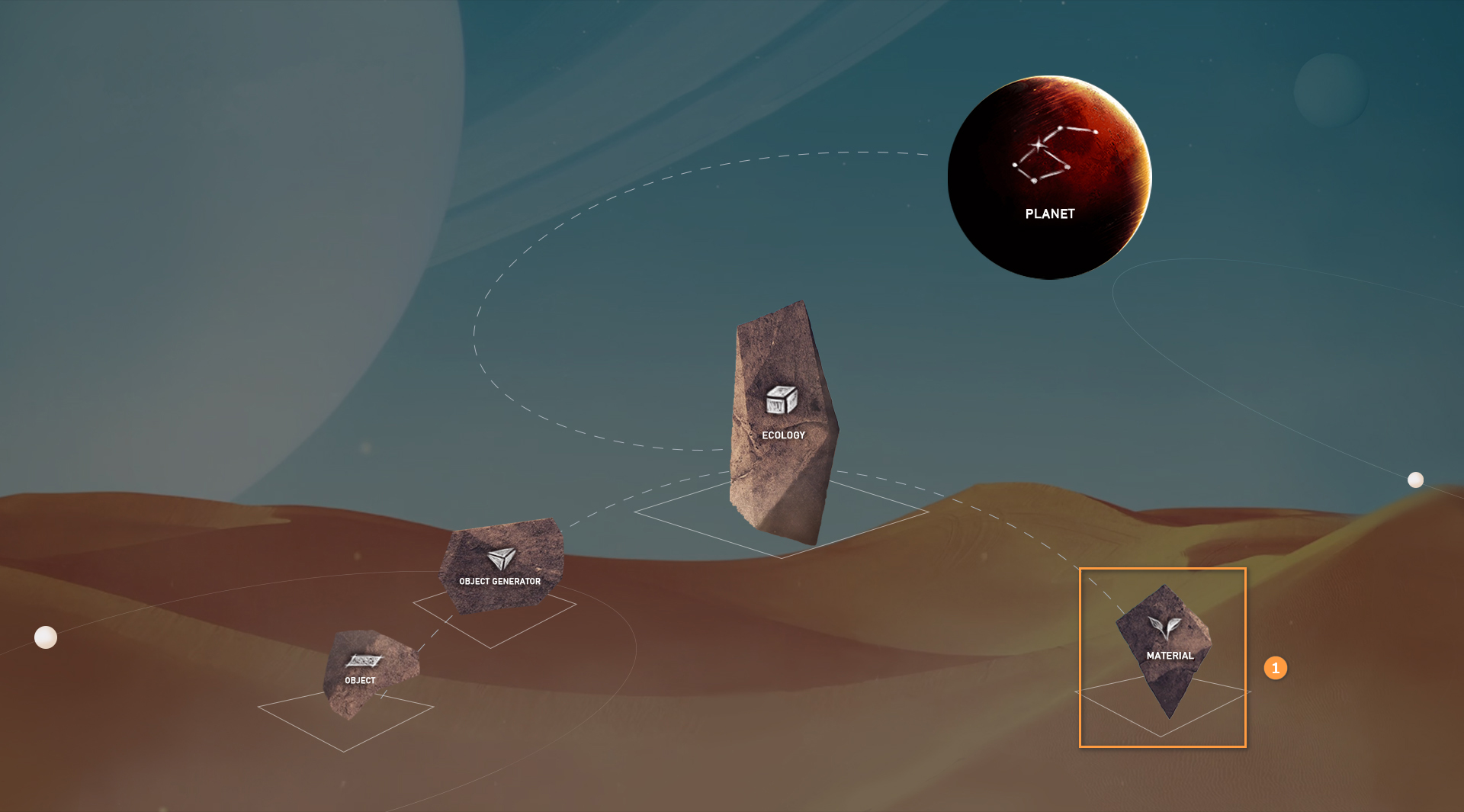

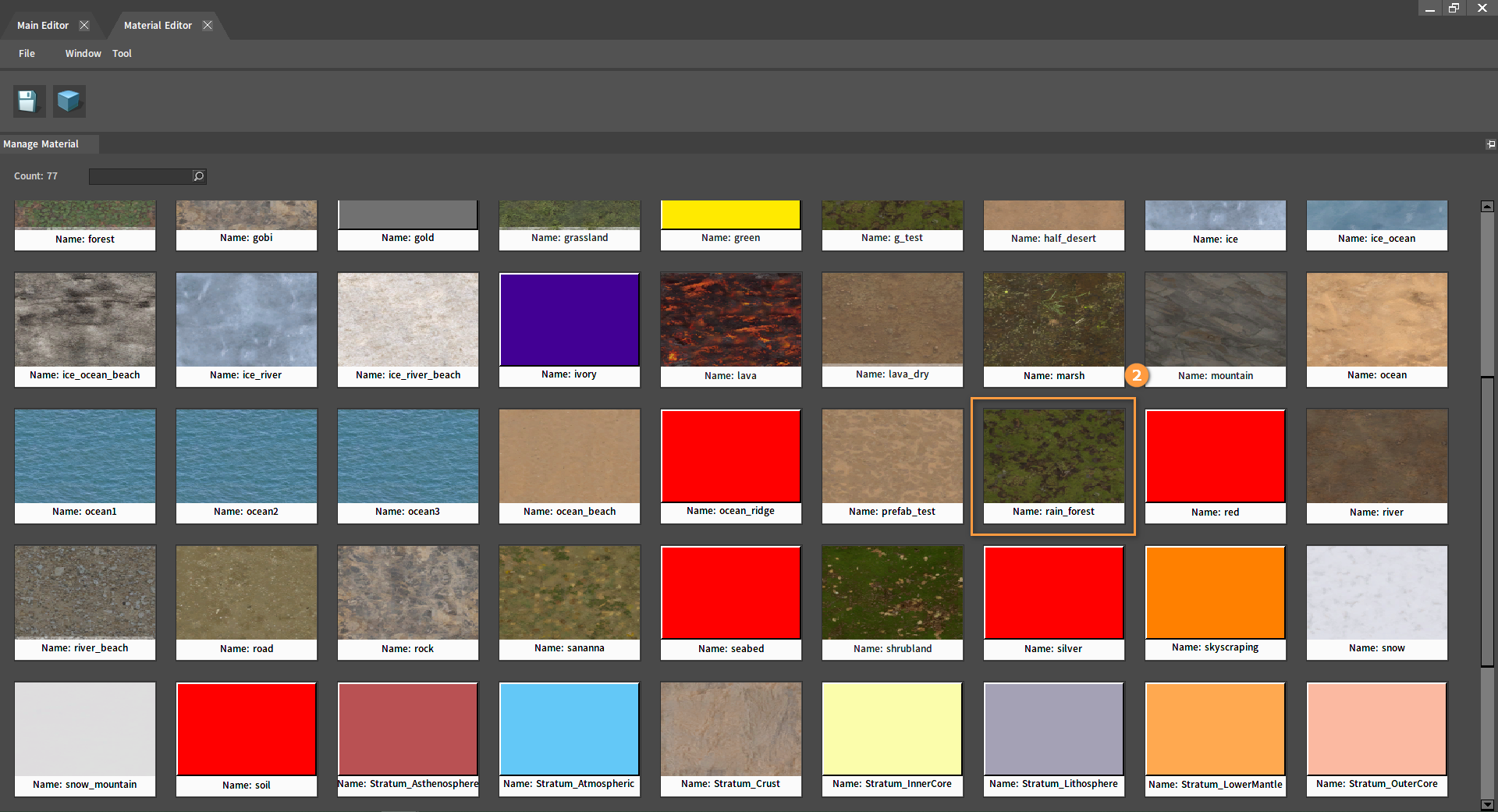

从体素编辑器主界面进入到材质编辑器（Material Editor）界面：

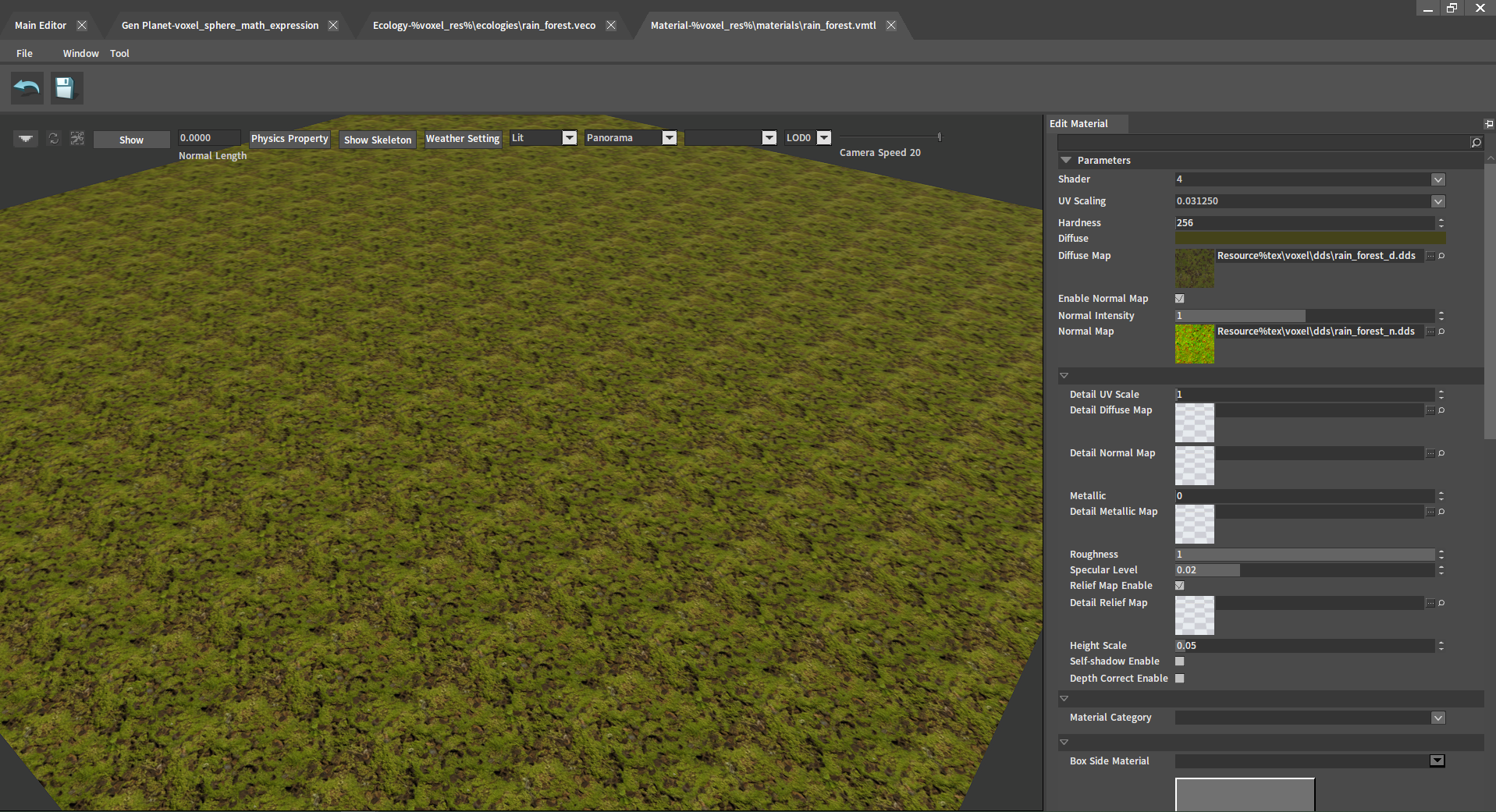

在材质编辑（Edit Material）面板中可修改材质的各项属性。
| 属性 | 说明 |
|---|---|
| 着色器（Shader） | 该材质使用的渲染等级（越高则渲染精度越高）。 |
| UV缩放（UV Scaling） | 等比例缩放贴图UV。 |
| 硬度（Hardness） | 硬度。 |
| 漫反射（Diffuse） | 漫反射的颜色。 |
| 漫反射贴图（Diffuse Map） | 漫反射贴图。 |
| 开启法线贴图（Enable Normal Map） | 开启法线贴图。 |
| 法线强度（Normal Intensity） | 材质的纹理细节度（越大则材质细节度越高）。 |
| 法线贴图（Normal Map） | 法线贴图。 |
| 细节UV缩放（Detail UV Scale） | 细节UV缩放。 |
| 细节漫反射图贴图（Detail Diffuse Map） | 细节漫反射图贴图。 |
| 细节法线图（Detail Normal Map） | 细节法线图。 |
| 金属度（Metallic） | 金属度。 |
| 细节金属度贴图（Detail Metallic Map） | 细节金属度贴图。 |
| 粗糙度（Roughness） | 粗糙度。 |
| 高光强度（Specular Level） | 高光强度（越高则该材质对光线的反射越明显）。 |
| 开启浮雕贴图（Enable Relief Map） | 开启浮雕贴图。 |
| 细节浮雕贴图（Detail Relief Map） | 细节浮雕贴图。 |
| 浮雕贴图高度缩放（Height Scale） | 浮雕贴图高度缩放。 |
| 开启浮雕贴图自阴影（Enable Self-Shadow） | 开启浮雕贴图自阴影。 |
| 开启浮雕贴图深度修正（Enable Depth Correct） | 开启浮雕贴图深度修正。 |
| 材质类别（Material Category） | 材质类别。 |
| 侧面材质（Box Side Material） | 侧面材质。 |
| 底部材质（Box Bottom Material） | 底部材质。 |
物件生成器编辑
回到生态编辑器的界面，双击植被引用（Foliage Reference）或管理物件生成器（Manage Object Generator）下的物件生成器进入到该物件生成器的编辑界面；也可以在体素编辑器主界面中点击OBJECT GENERATOR，然后双击一个物件生成器进入到该物件生成器的编辑界面。

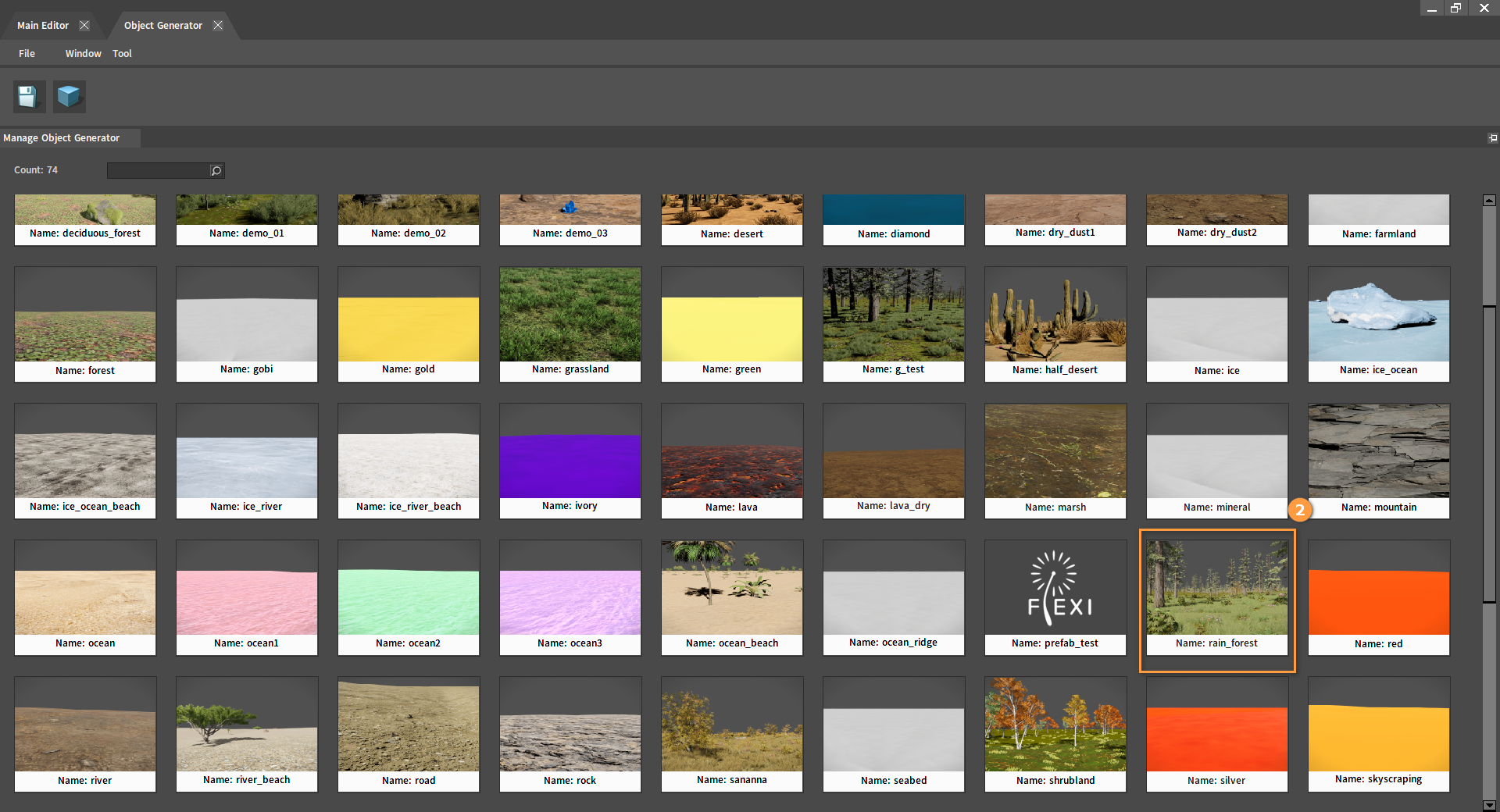

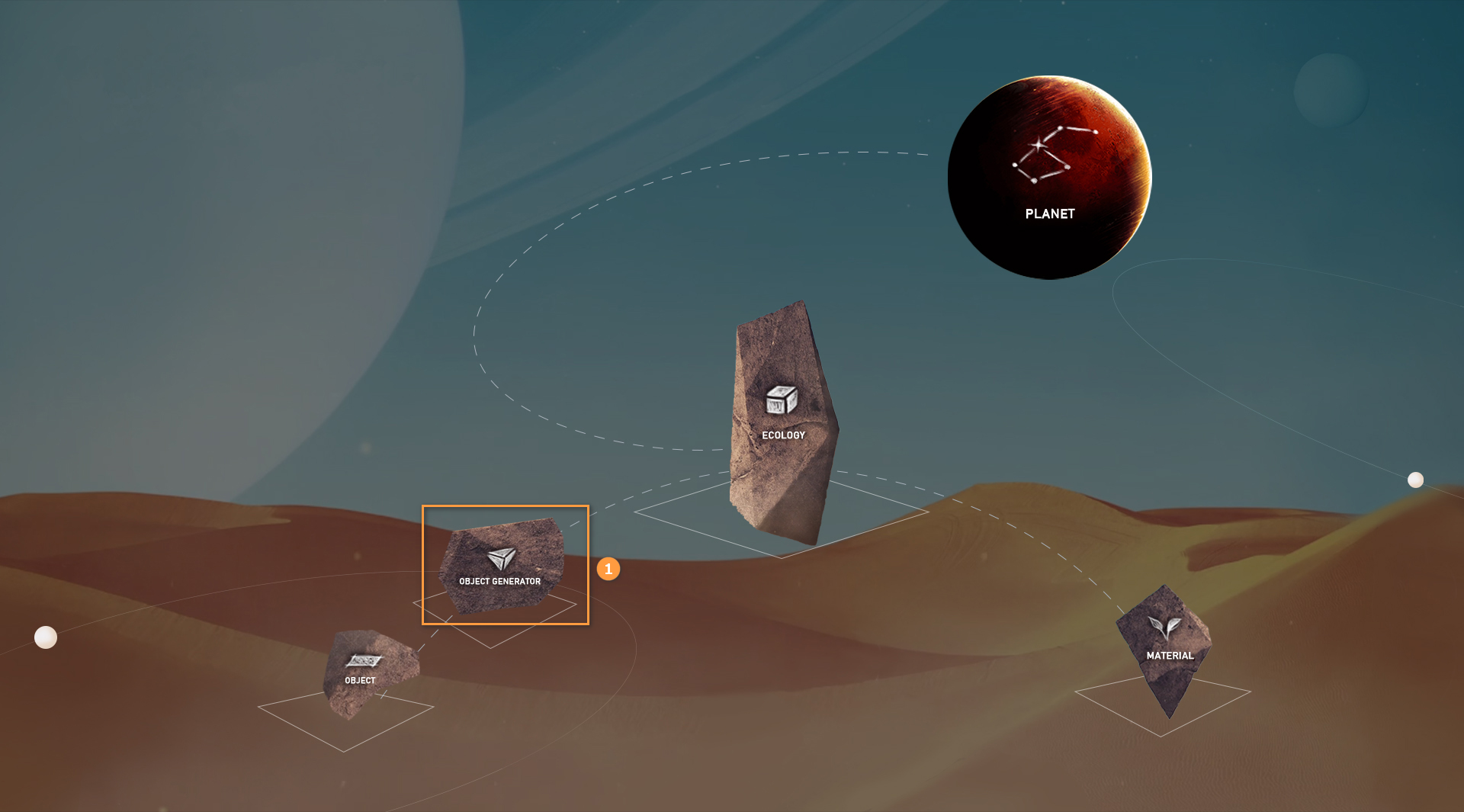

从体素编辑器主界面进入物件生成器（Object Generator）界面：
在物件生成器中可添加或删除物件，并修改物件生成密度和分布区域范围。

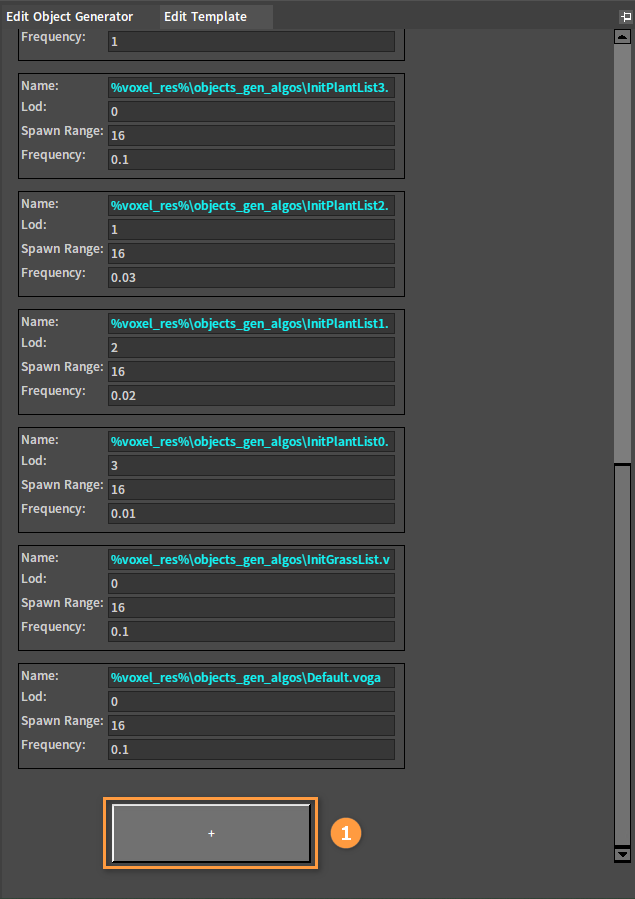

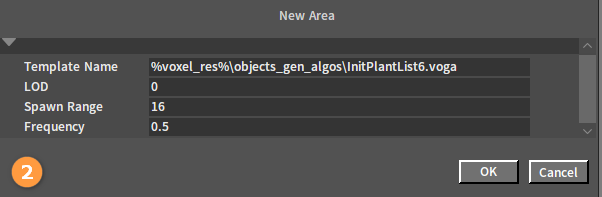

在模板编辑（Edit Template）中点击最下方的“+”按钮可增加不同的分布模板。
| 属性 | 说明 |
|---|---|
| 模板名称（Template Name） | 模板的名称。 |
| LOD | 植被在第几级LOD上生成。 |
| 生成范围（Spawn Range） | 分布模板的区域范围。 |
| 频率（Frequency） | 生成频率。 |

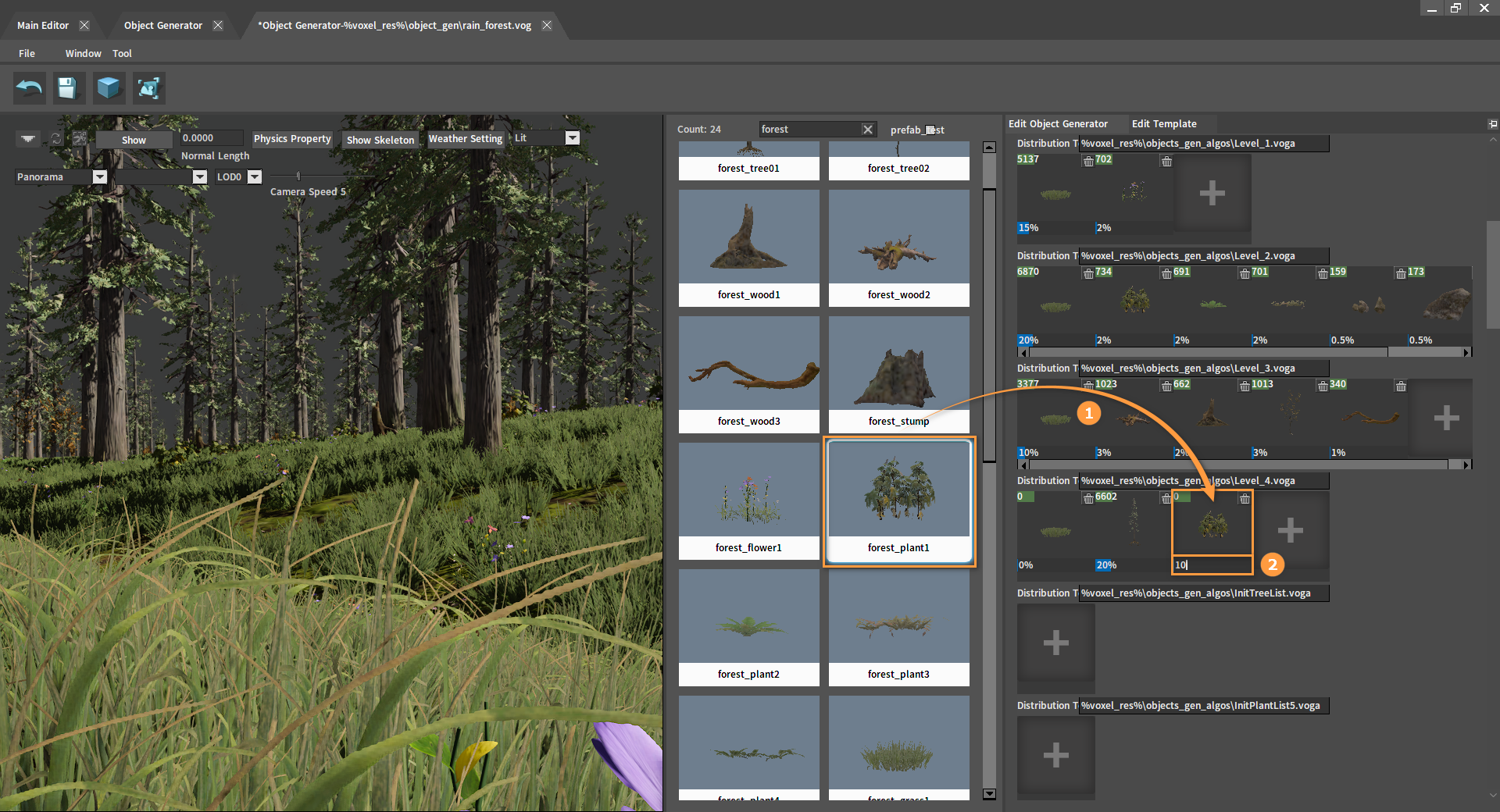

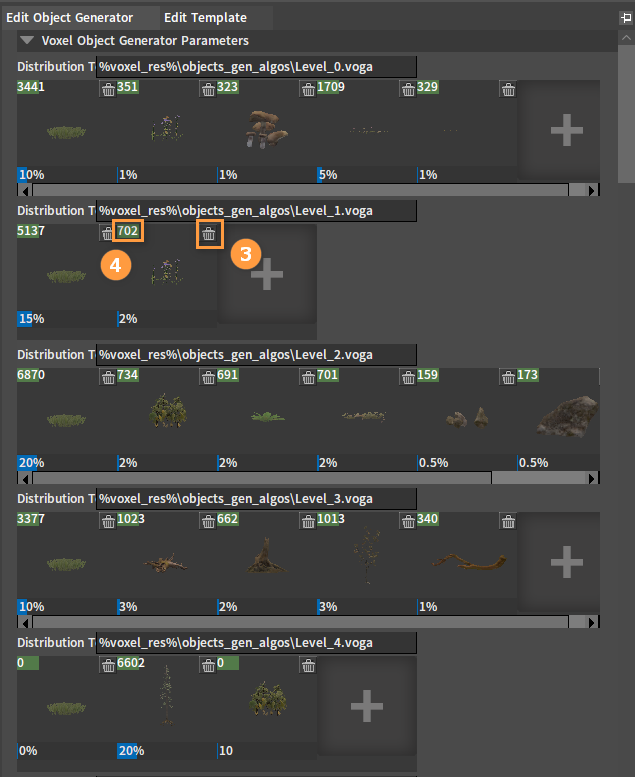

从物件库中将物件拖入到分布模板中来添加物件，并修改其生成比例；点击物件右上角的删除按钮可删除该物件。分布模板中的每个物件的左上角显示的是该物件最终生成的数量。
物件编辑
在体素编辑器主界面中点击OBJECT进入物件编辑器。

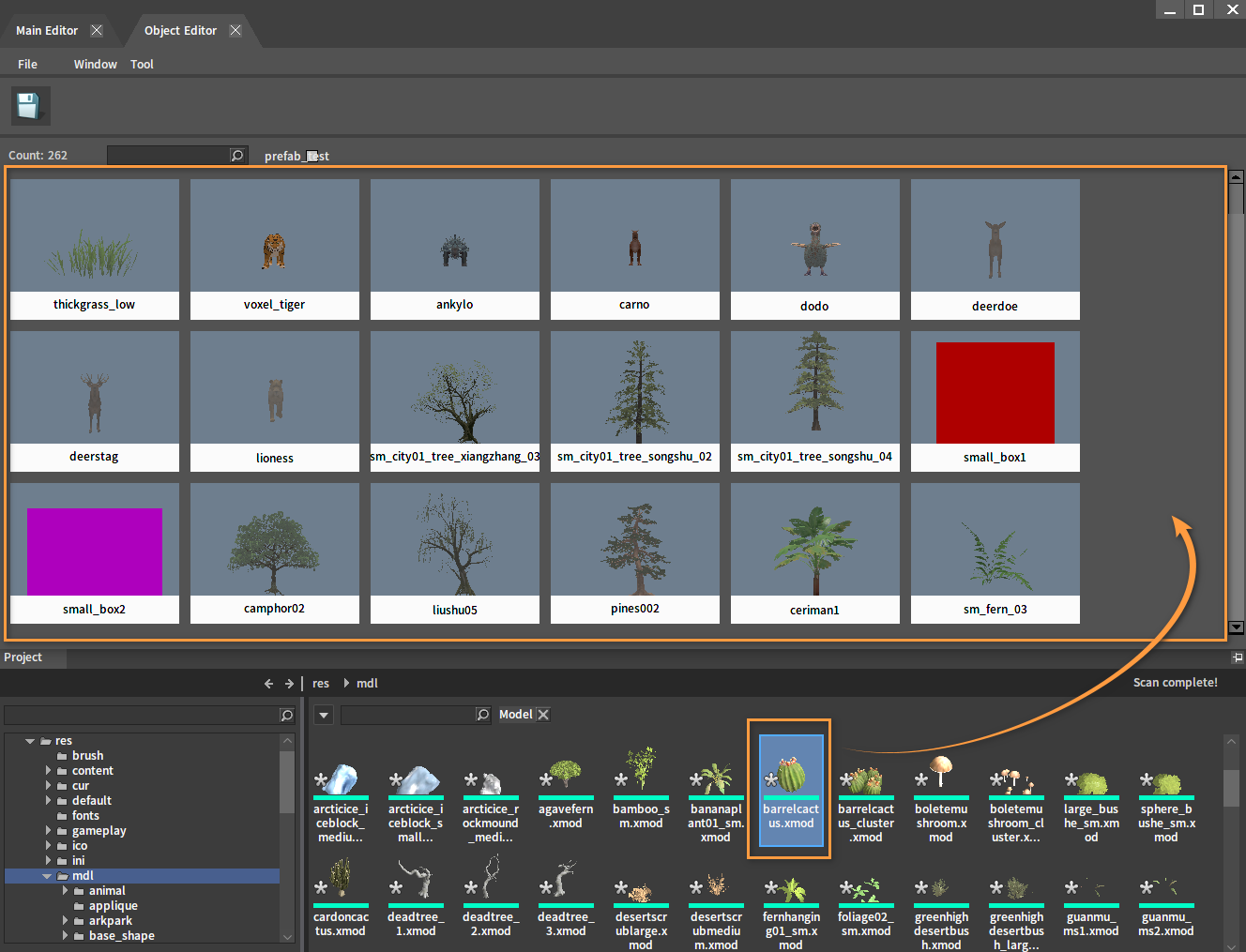

在物件编辑器中，可通过从项目（Project）面板中拖入模型到编辑器空白处来添加物件。
拖入完成后，在弹出的窗口中可选择已有的类或输入类名来创建一个新类，分类管理新添加的物件。

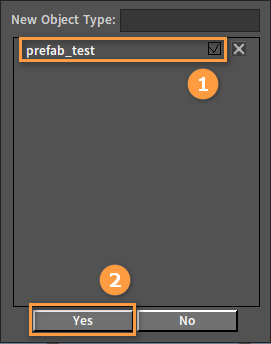

选择已有类：

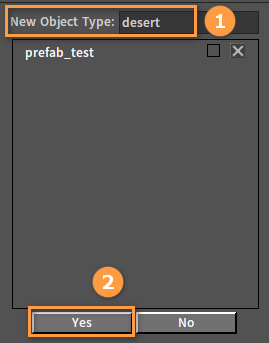

创建新类：

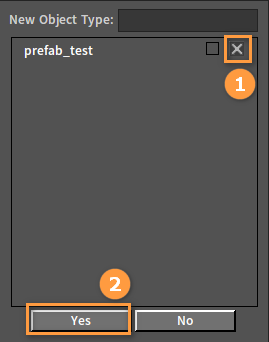

在该窗口中可以删除已存在的类。

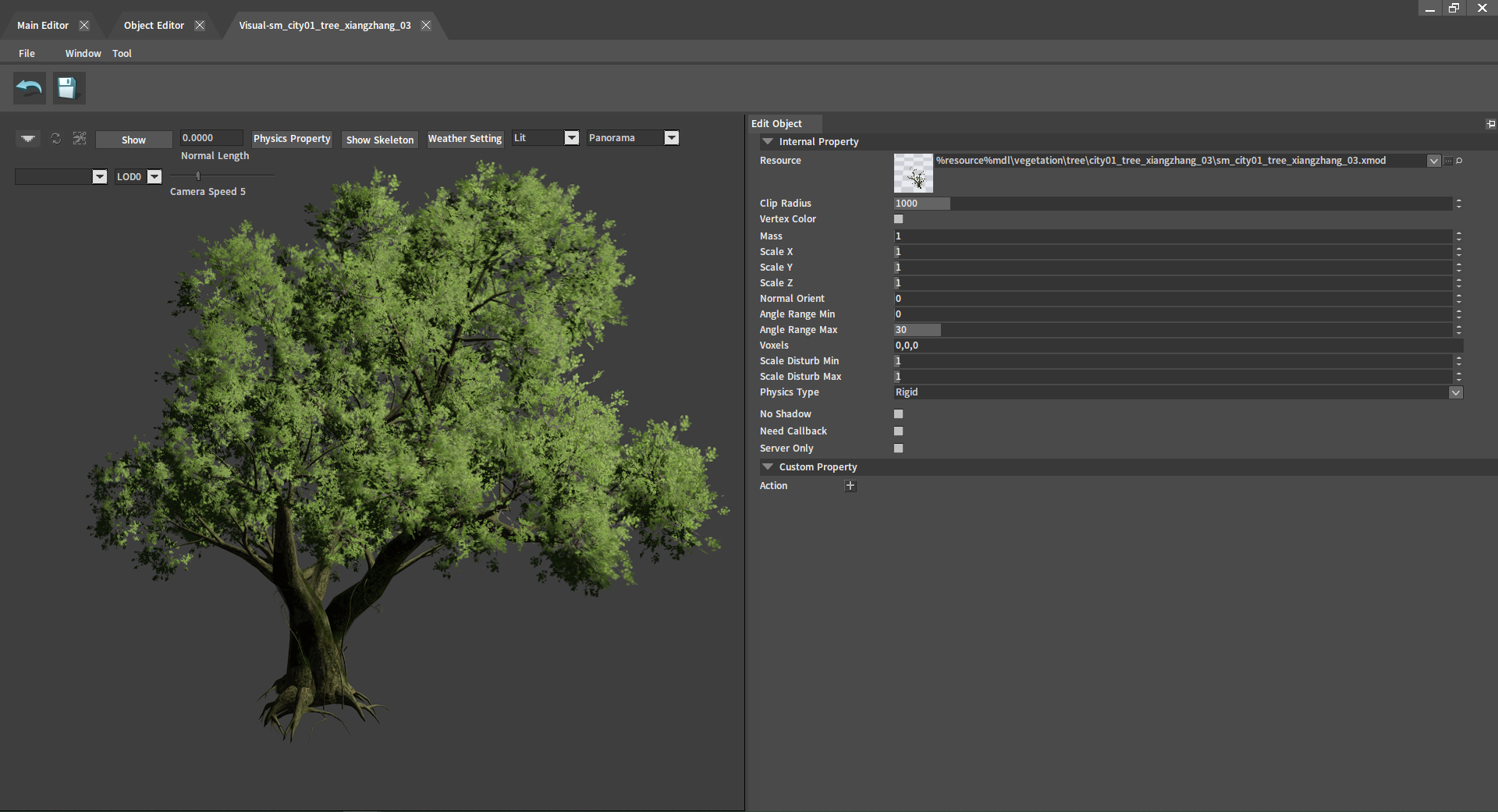

双击物件库中的任一物件进入其编辑界面，可修改该模型。
| 设置项 | 属性 | 说明 |
|---|---|---|
| 内部属性（Internal Property） | 资源（Resource） | 选择资源。 |
| 剪裁半径（Clip Radius） | 剪裁半径。 | |
| 顶点色（Vertex Color） | 顶点色。 | |
| 质量（Mass） | 质量。 | |
| 缩放X（Scale X） | X轴方向缩放。 | |
| 缩放Y（Scale Y） | Y轴方向缩放。 | |
| 缩放Z（Scale Z） | Z轴方向缩放。 | |
| 法线方向（Normal Direction） | 决定该模型是否沿法线方向生长。 | |
| 角度范围最小值（Angle Range Min） | 物件在随机生成后，角度最小变化的阈值。 | |
| 角度范围最大值（Angle Range Max） | 物件在随机生成后，角度最大变化的阈值。 | |
| 体素占位（Voxels） | 体素占位点。 | |
| 缩放扰动最小值（Scale Disturb Min） | 物件在随机生成后，体积最小变化的阈值。 | |
| 缩放扰动最大值（Scale Disturb MAX） | 物件在随机生成后，体积最大变化的阈值。 | |
| 物理类型（Physics Type） | 选择物件的物理类型。 | |
| 无阴影（No Shadow） | 取消物件阴影效果的显示。 | |
| 需要回调（Need Callback） | 是否需要收到回调，用于实现逻辑功能如创建NPC触发器。 | |
| 仅服务器（Server Only） | 仅服务器读取，用于实现服务器逻辑功能。 | |
| 自定义属性（Custom Property） | 动作（Action） | 用于创建该物件的一些用户自定义的属性。 |
星球与星环置于关卡中
星球置于关卡中

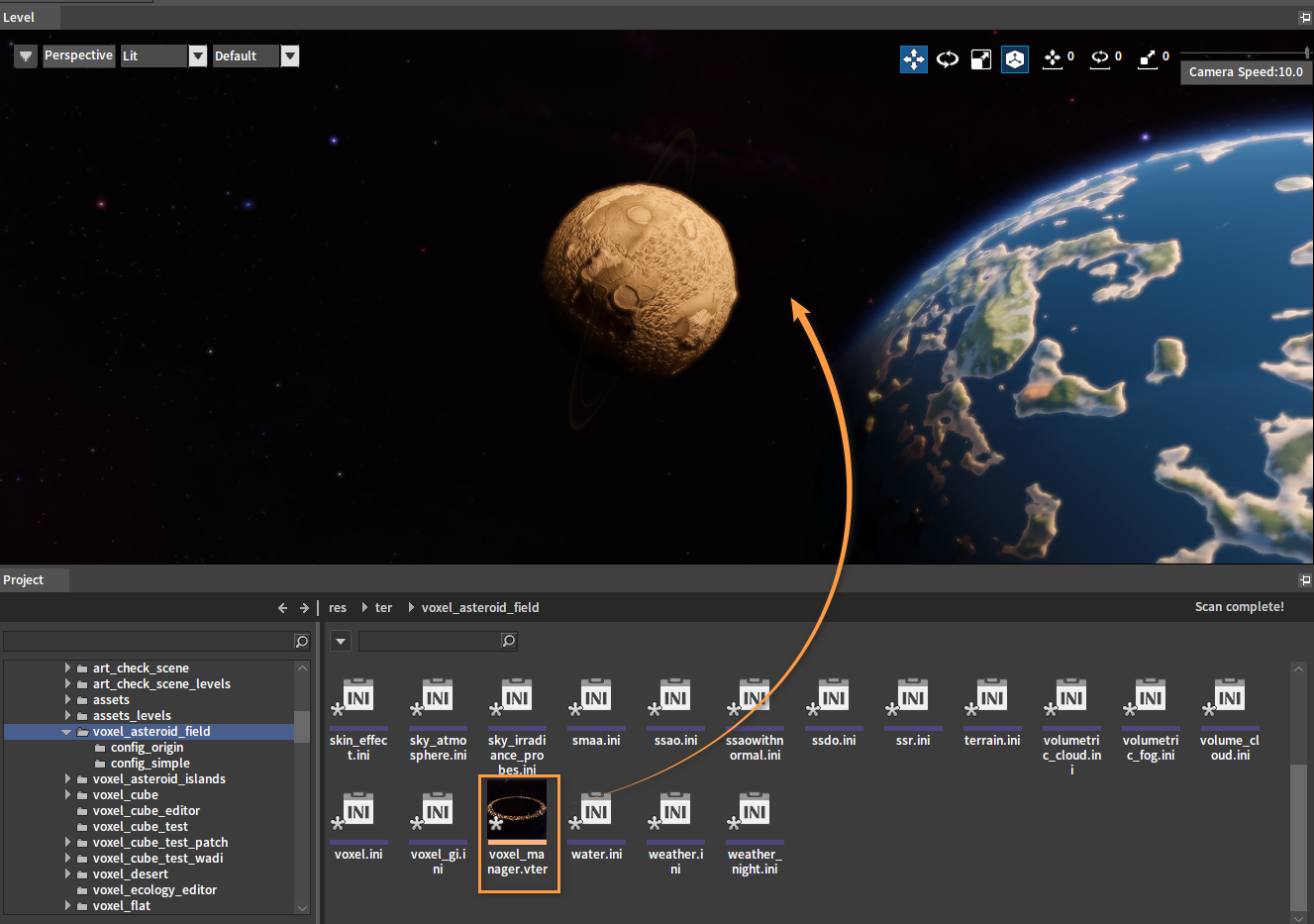

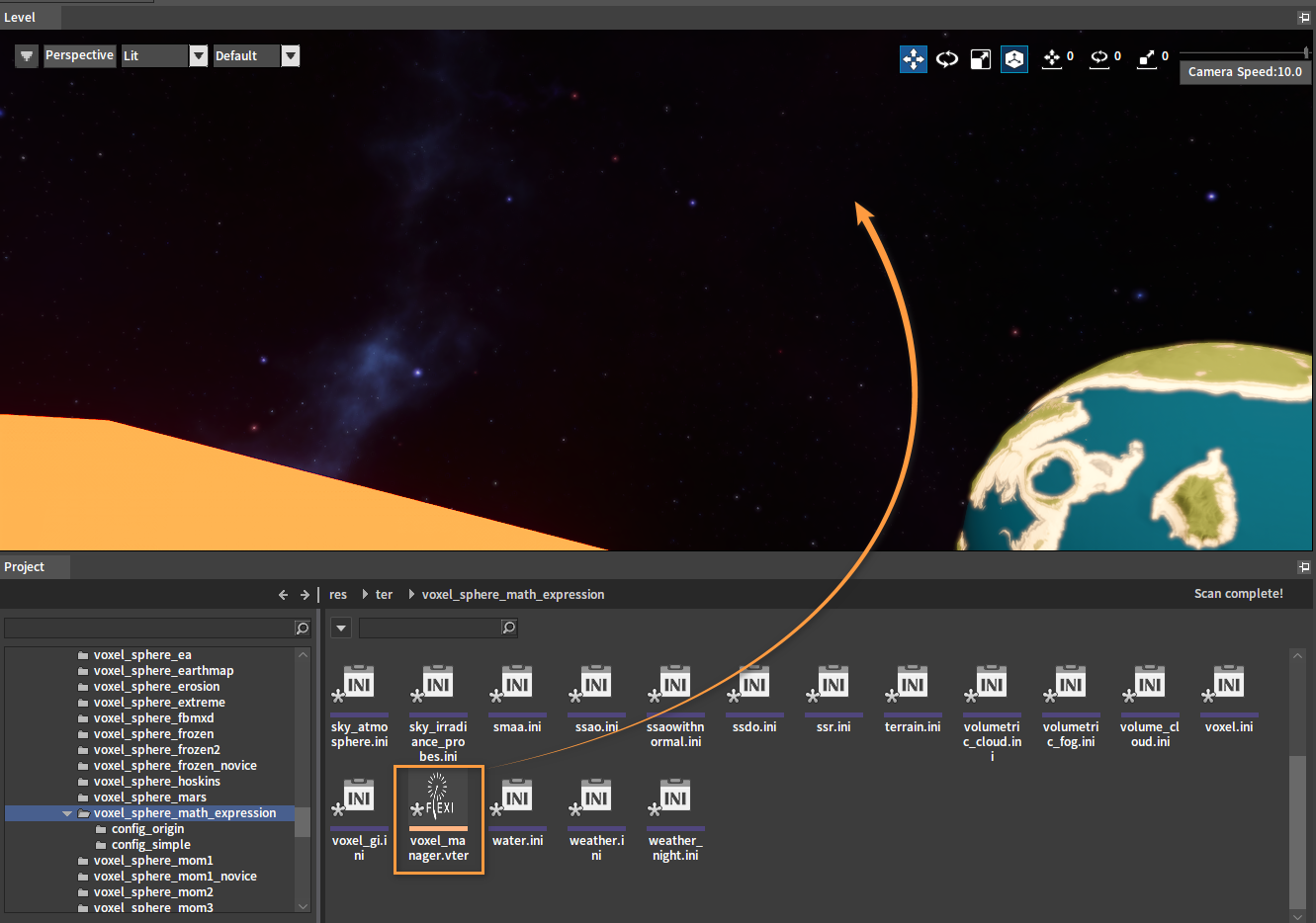

在项目面板中打开目录res\ter，该文件中存放了已创建好的星球和星环。从中选择一个星球voxel_manager.vter拖入到关卡中。

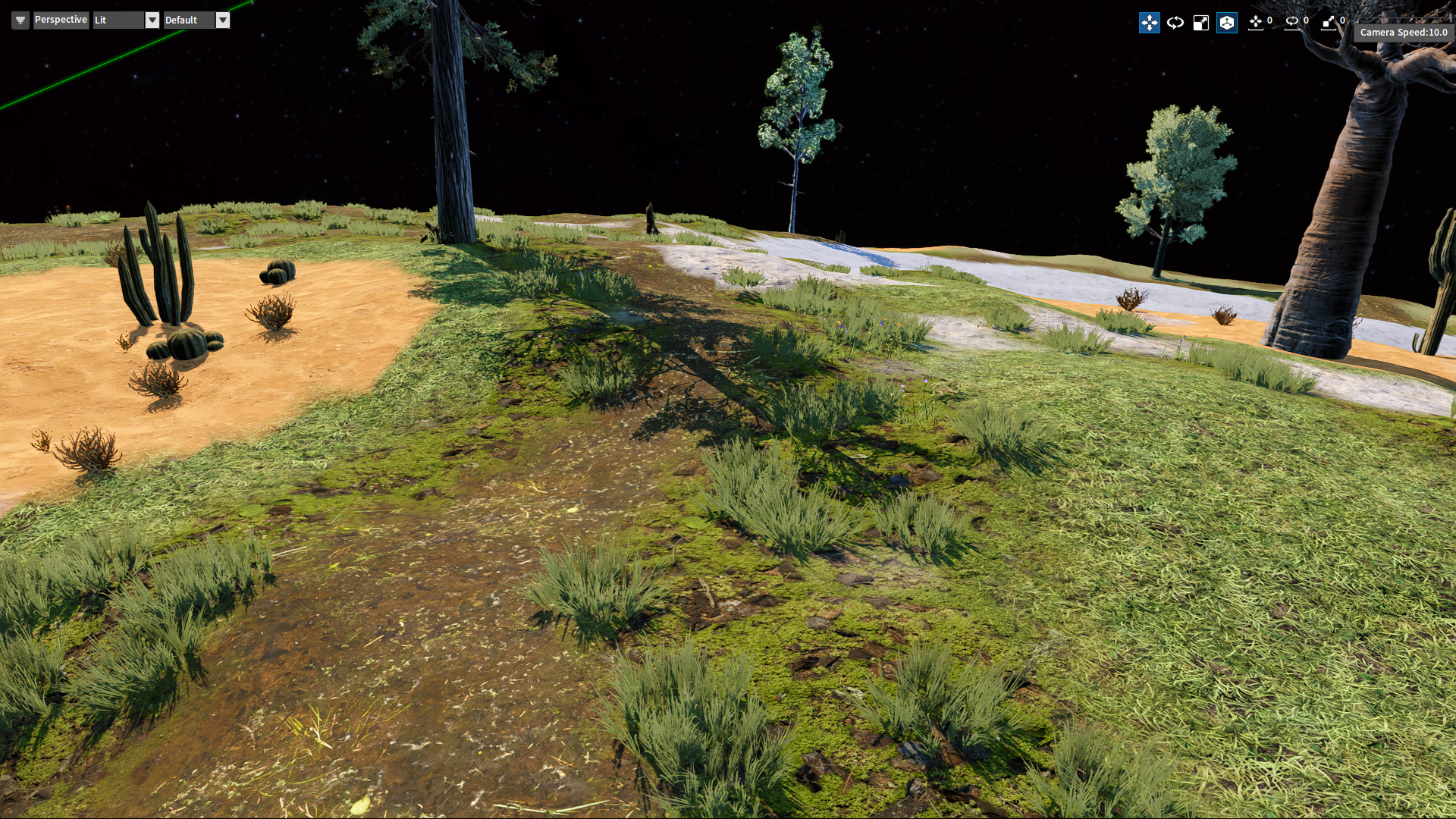

拉近摄像机可看到星球上的生态细节。
星环置于关卡中
在项目面板中打开目录res\ter，该文件中存放了已创建好的星球和星环。从中选择一个星环voxel_manager.vter拖入到关卡中。

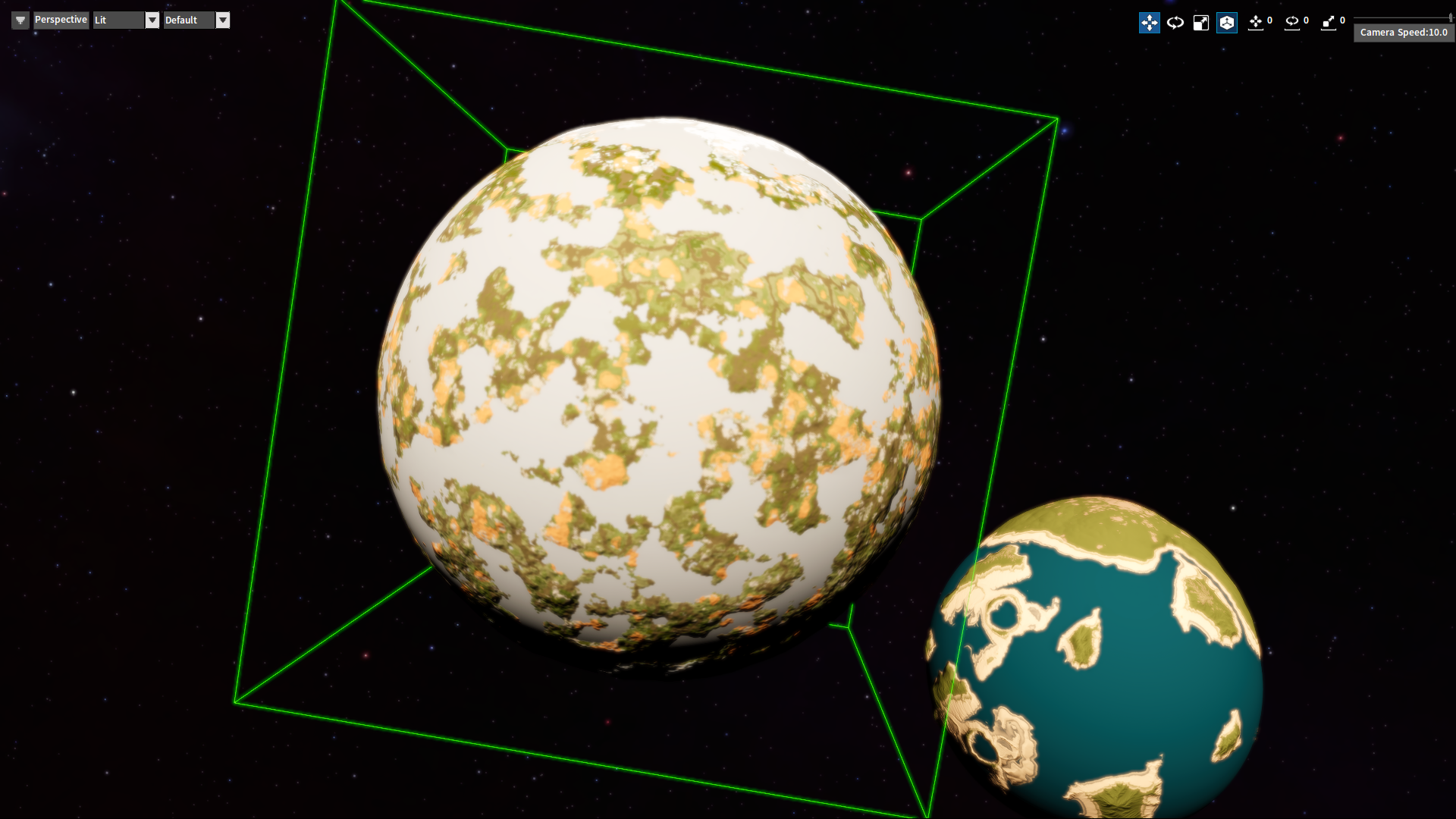

组合星球和星环

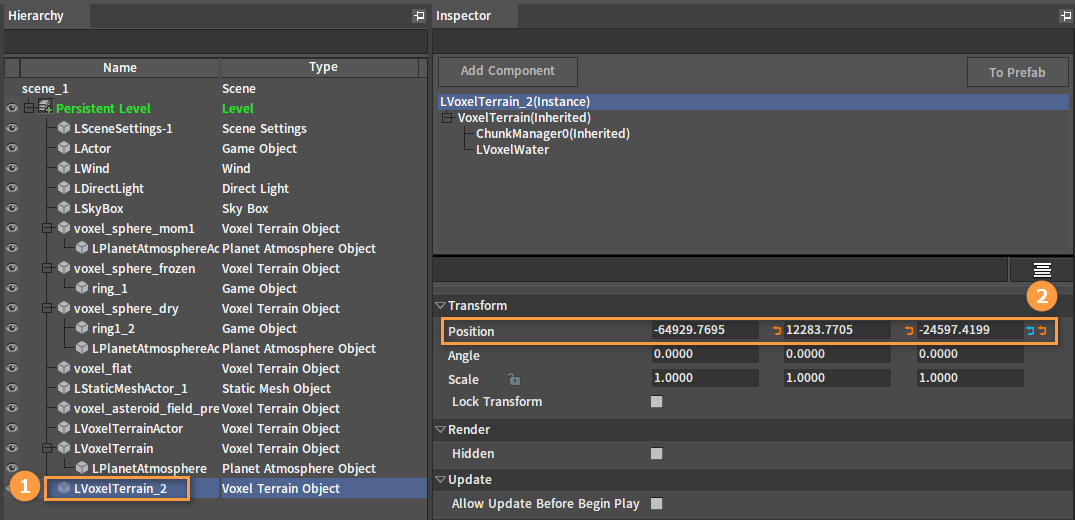

将星环的位置设置成与所要组合的星球完全一致。

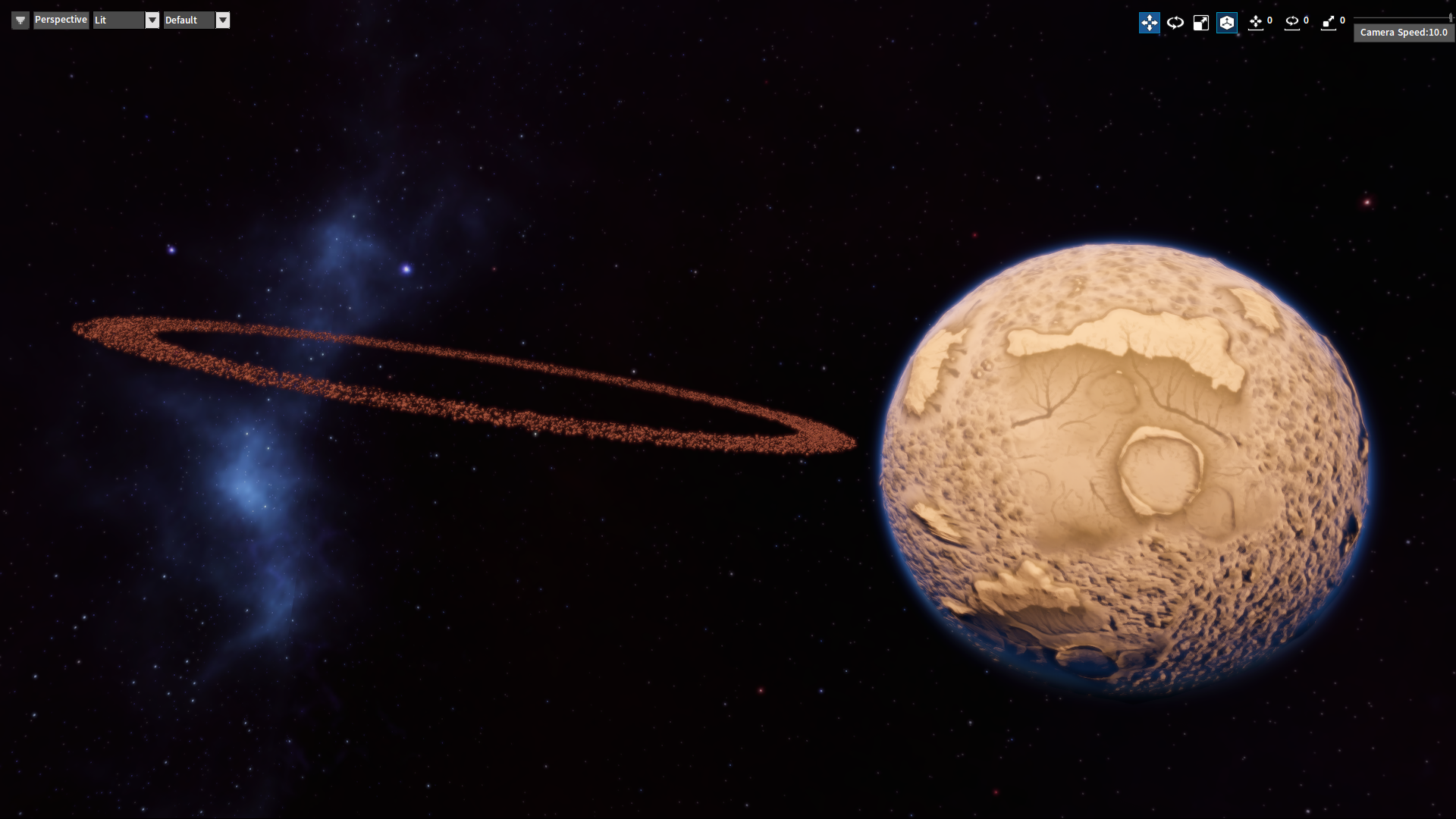

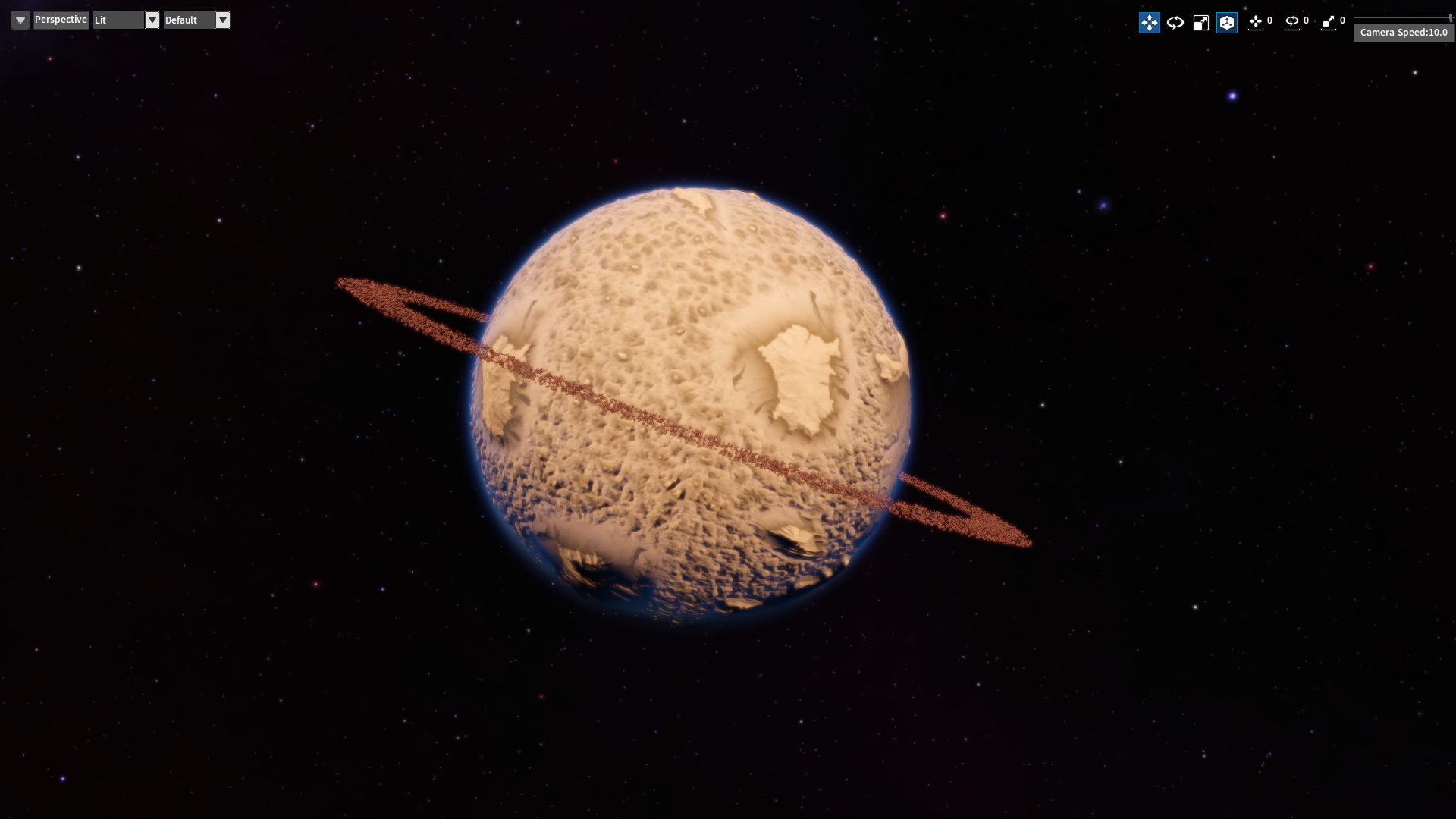

组合效果如下图所示：
