导入高度图

概述​

导入高度图（Import Height Map）是Flexi引擎内置的一款体素地形编辑工具，利用高度图编辑体素地形，可快速形成如山岭或裂谷的逼真地形和景观效果。

打开高度图编辑界面​

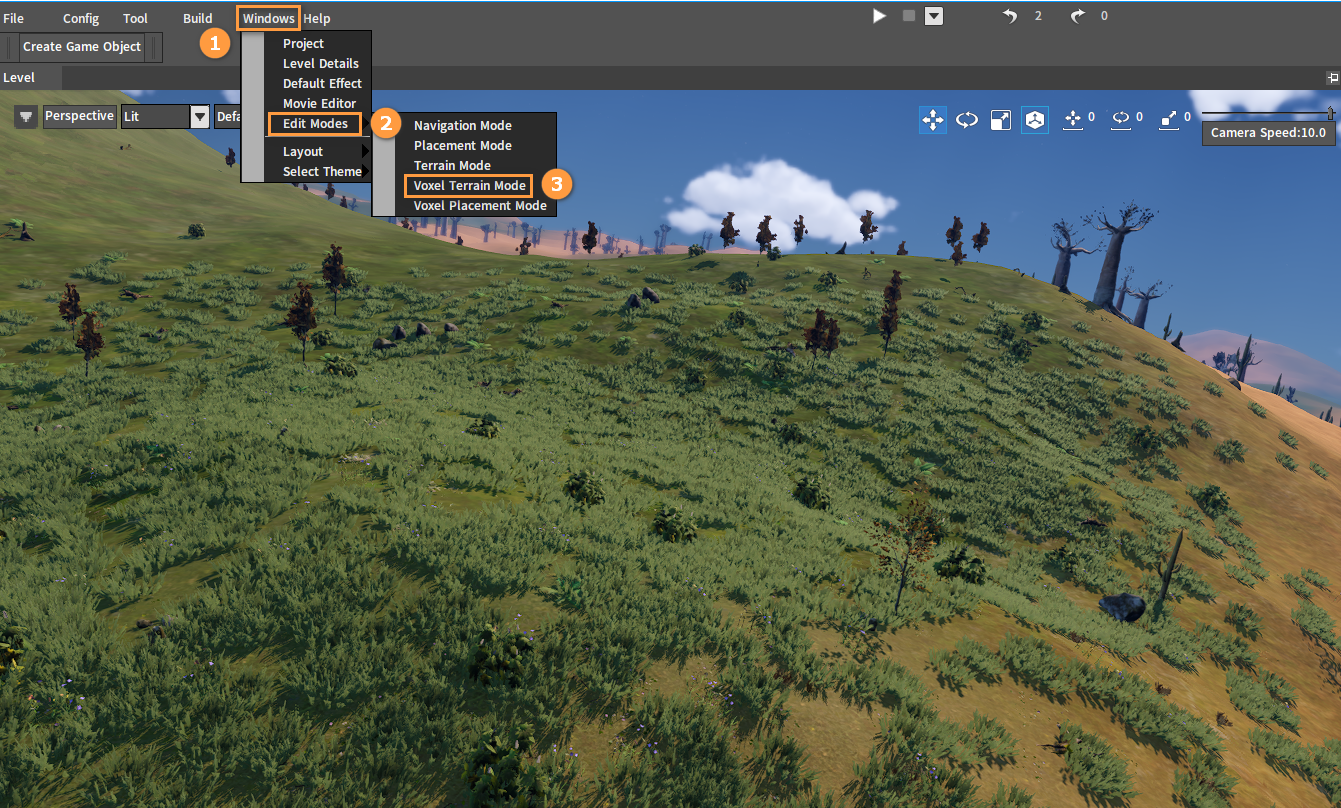

拉近摄像机至星球地表，在编辑器中依次点击菜单栏窗口（Windows） -> 编辑模式（Edit Modes） -> 体素地形模式（Voxel Terrain Mode）打开体素编辑器（Voxel Editor）。

image-20230625175936409

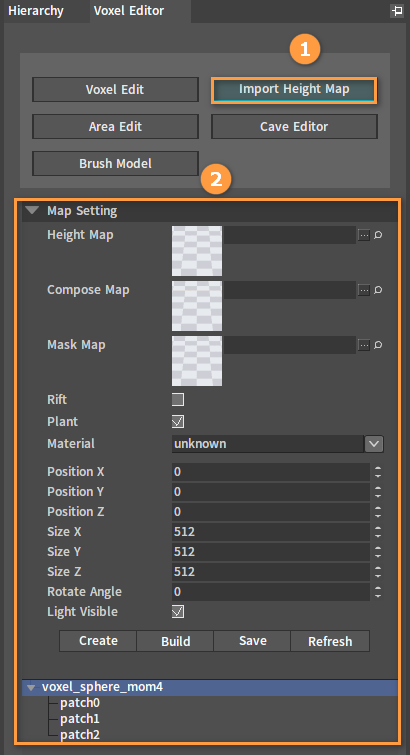

在体素编辑器（Voxel Editor）中点击导入高度图（Import Height Map）进入高度图编辑界面。

image-20230625172610675

属性​

以下为高度图设置的相关属性介绍。

属性说明
高度图（Height Map）用于决定地形的高度。
组合图（Compose Map）用于处理高度的细节纹理。
遮罩图（Mask Map）用于平滑地面和高度图的连接处。
裂谷（Rift）若勾选，则会向下挖体素。
植物（Plant）用于控制高度图上是否生成植被。
材质（Material）用于选择创建高度图的材质。
位置（X/Y/Z）（Position（X/Y/Z)）用于决定高度图的位置。
尺寸（X/Y/Z）（Size（X/Y/Z)）用于决定高度图的大小。
旋转角度（Rotate Angle）高度图绕地心轴旋转的角度。
光源可见（Light Visible）用于是否显示绿色光源。

创建高度图​

移动摄像机到想要创建高度图的地点，在高度编辑界面中点击创建（Create）按钮，在弹出的窗口中输入名称后点击确定（OK）完成创建，绿色光源代表高度图将要创建的位置。

image-20230626091629536

创建山脉​

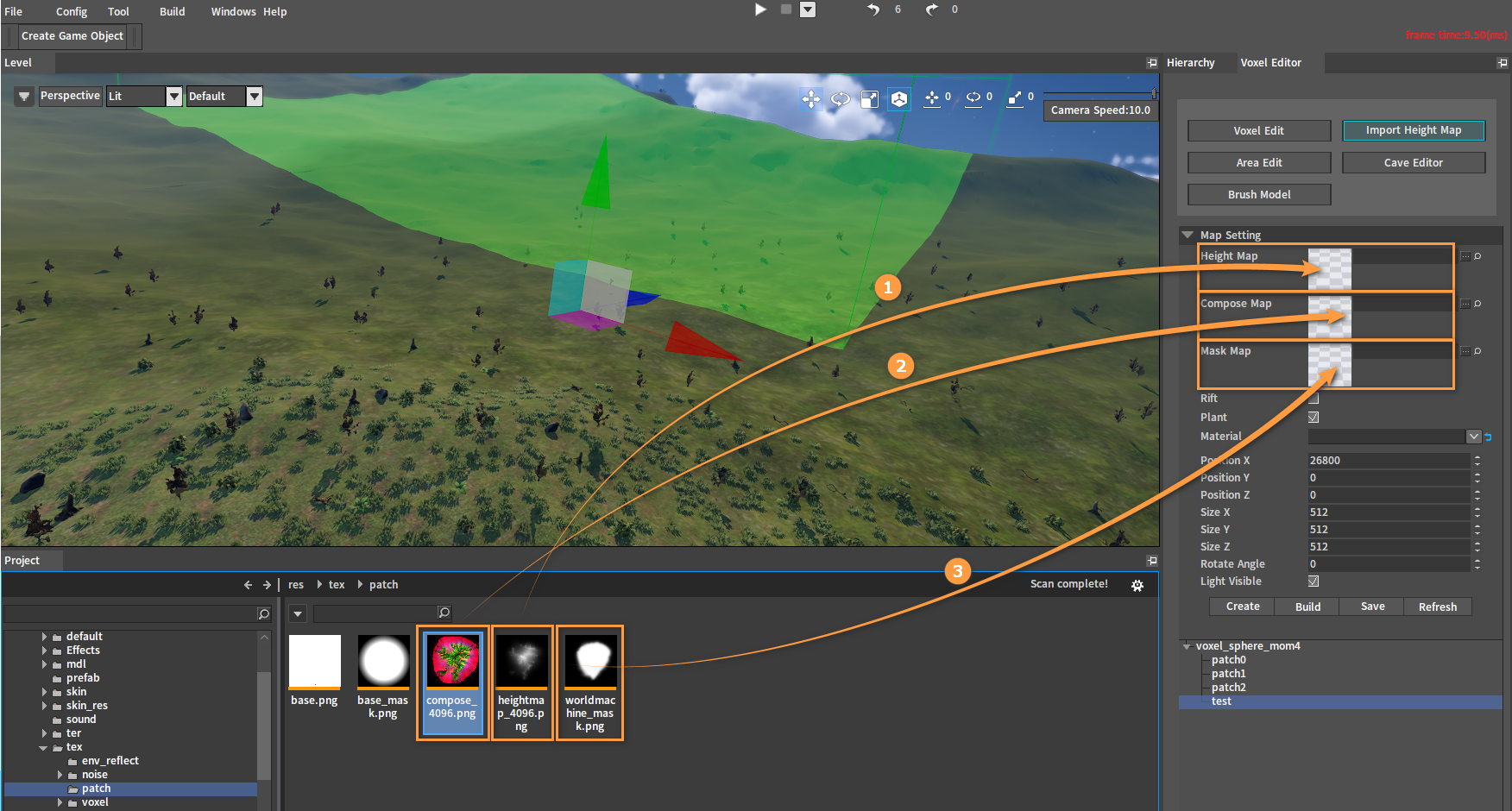

在项目（Project）面板中选择对应的贴图，将其分别拖入到高度图（Height Map）、组合图（Compose Map）和遮罩图（Mask Map）的插槽中。

image-20230626144008504

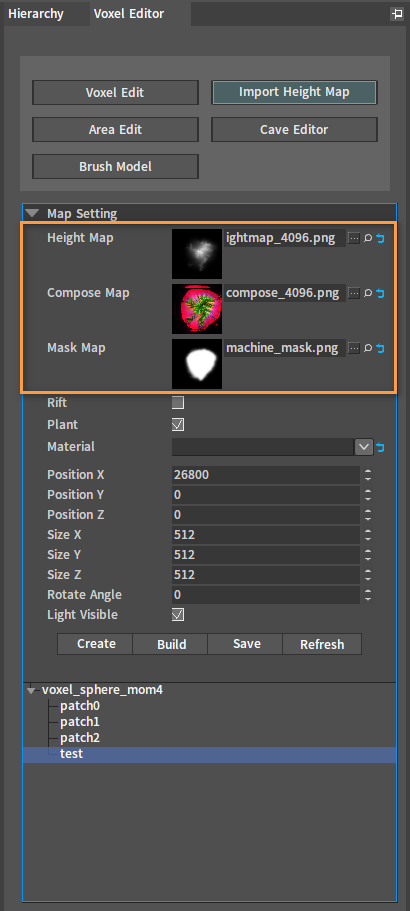

完成拖入：

image-20230626092546824

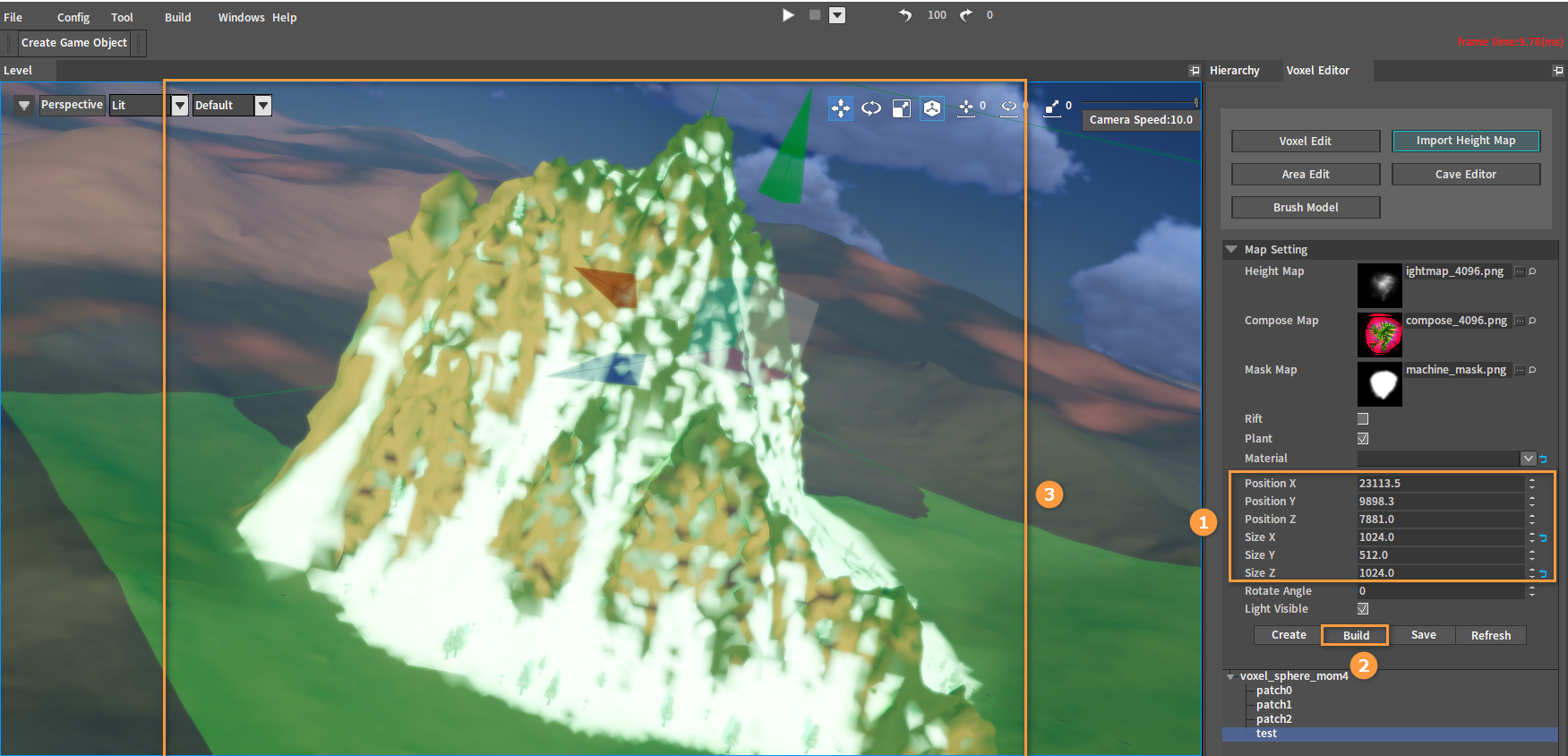

编辑高度图的信息。在关卡（Level）面板中拖动光源盒来决定高度图的位置，在高度图编辑界面的尺寸（X/Y/Z）（Size(X/Y/Z)）中输入想要创建的高度图大小（尺寸X、Z 为高度图的长、宽，尺寸Y为高度图的高度），然后点击构建（Build）按钮生成高度图。

注：在拖动光源盒调整位置的时候，以光源盒的底部为标准，尽量让底部平贴地表。

image-20230626114921250

取消勾选光源盒可见（Light Visible）可关闭绿色光源的显示，方便查看生成的山脉效果。

image-20230626115009746

创建裂谷​

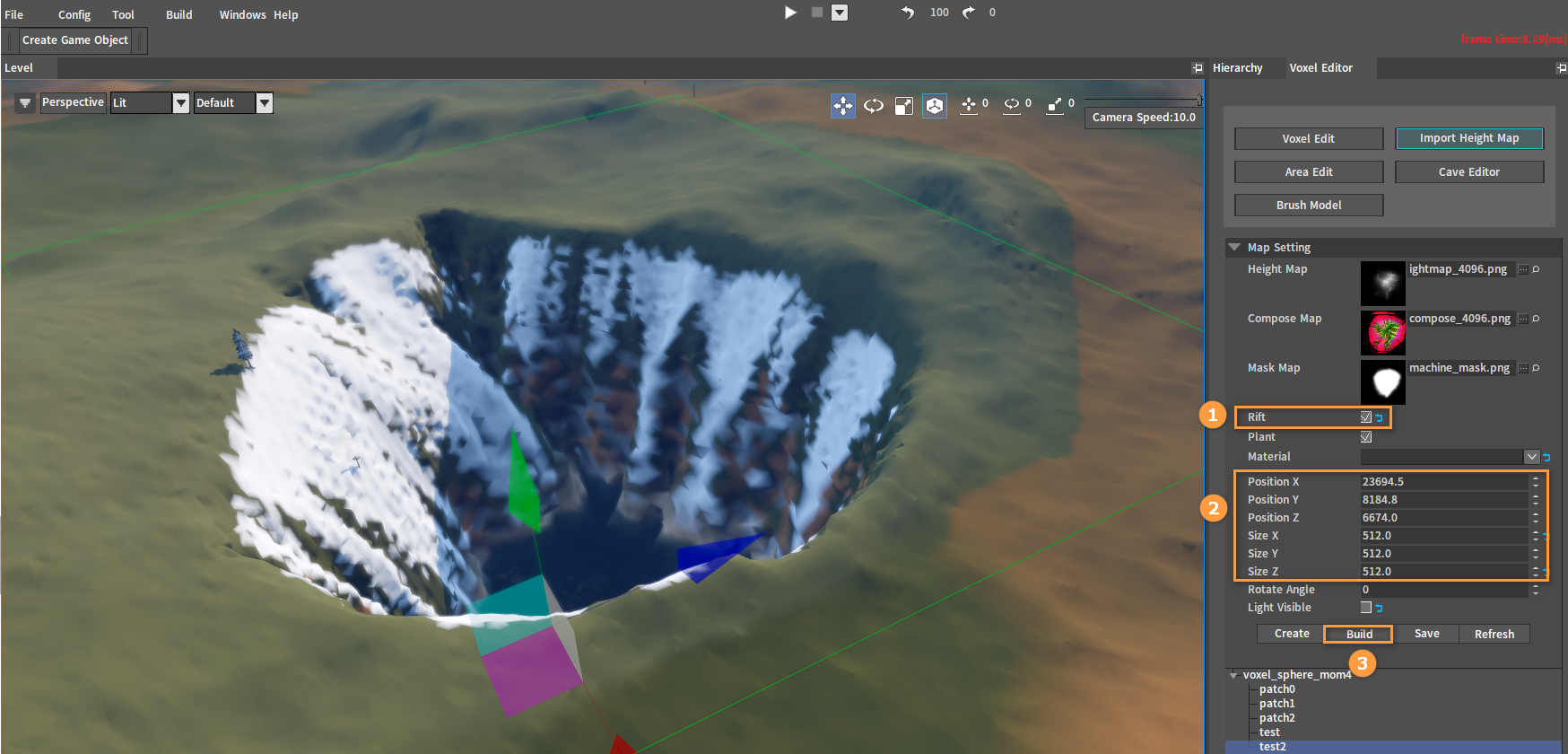

前期操作与上述创建山脉相同（点击创建（Create）按钮和添加贴图），然后在高度图编辑界面中勾选裂谷（Rift），调整光源盒位置和高度图尺寸，点击构建（Bulid）按钮，生成高度图便会向下挖 。

注：和创建山脉不同，创建裂谷需要以光源盒的顶部为标准，顶部需尽量贴着地表。

image-20230626105511694

编辑高度图​

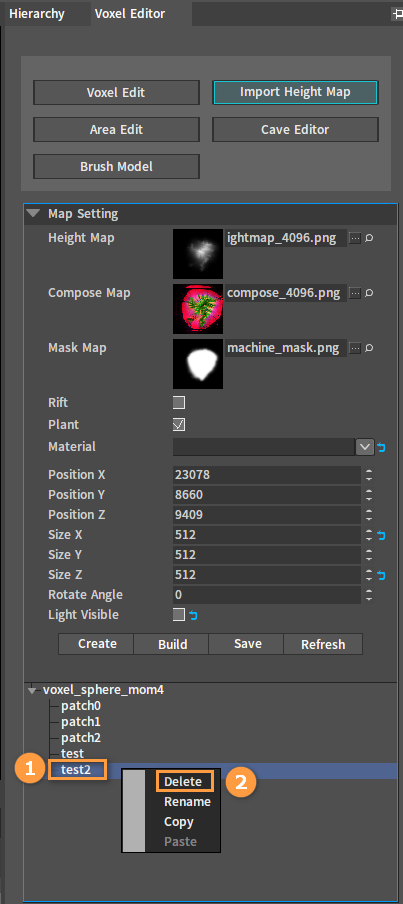

在高度图编辑界面中选中所要删除的高度图，右击打开快捷菜单，然后点击删除（Delete）按钮即可将其删除。

image-20230626101454514

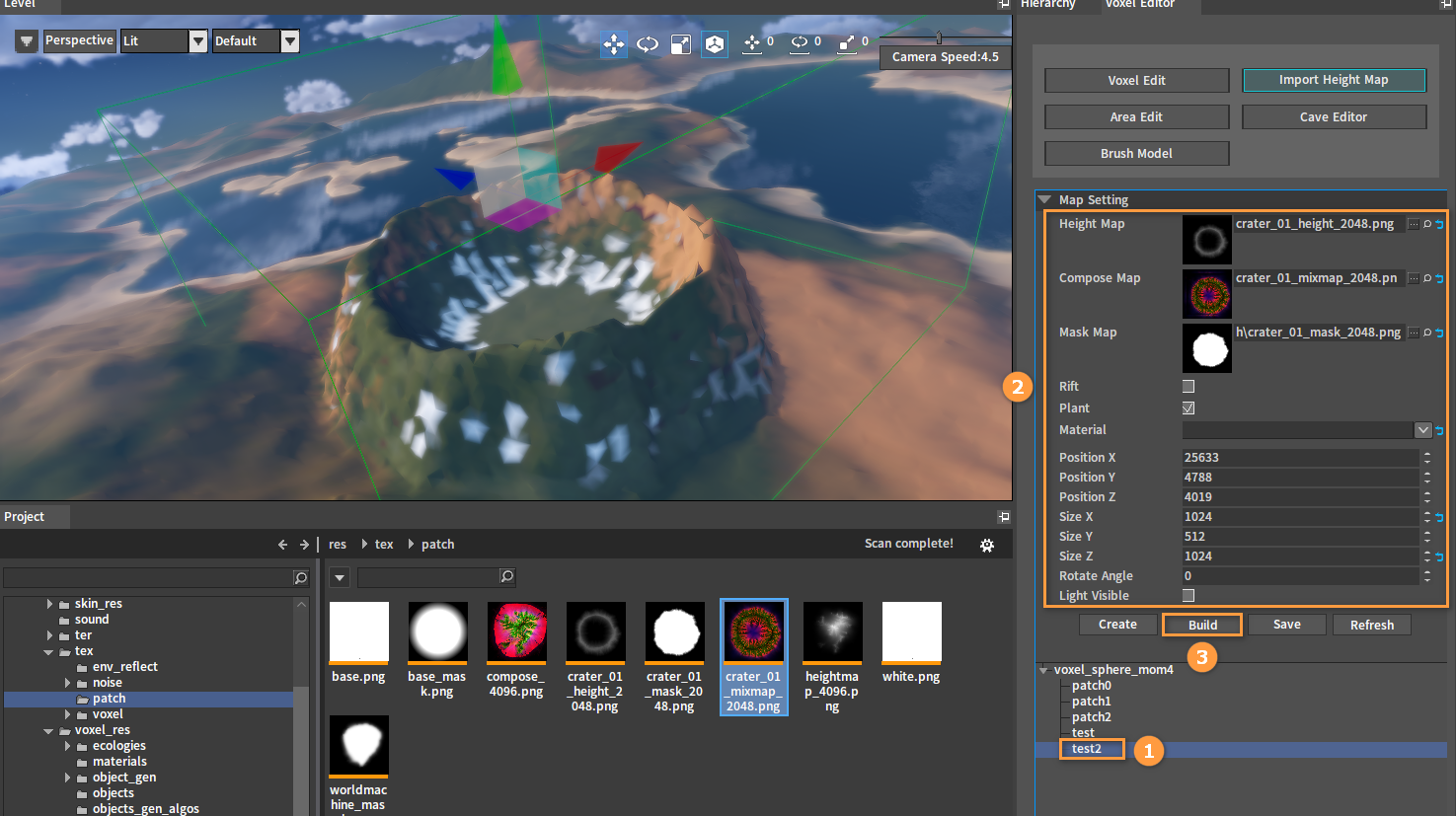

编辑已有的高度图。在高度图编辑界面中双击高度图跳转到对应想要编辑的地块，对其进行编辑（如修改贴图，调整尺寸和位置等），点击构建（Build）按钮后则会生成新的地块。

image-20230626110018243

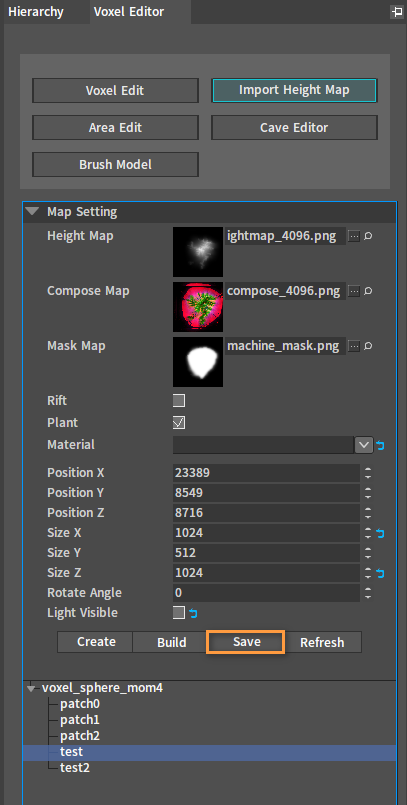

点击保存（Save）按钮，保存所有已修改的高度图。

image-20230626110113904

复制粘贴高度图​

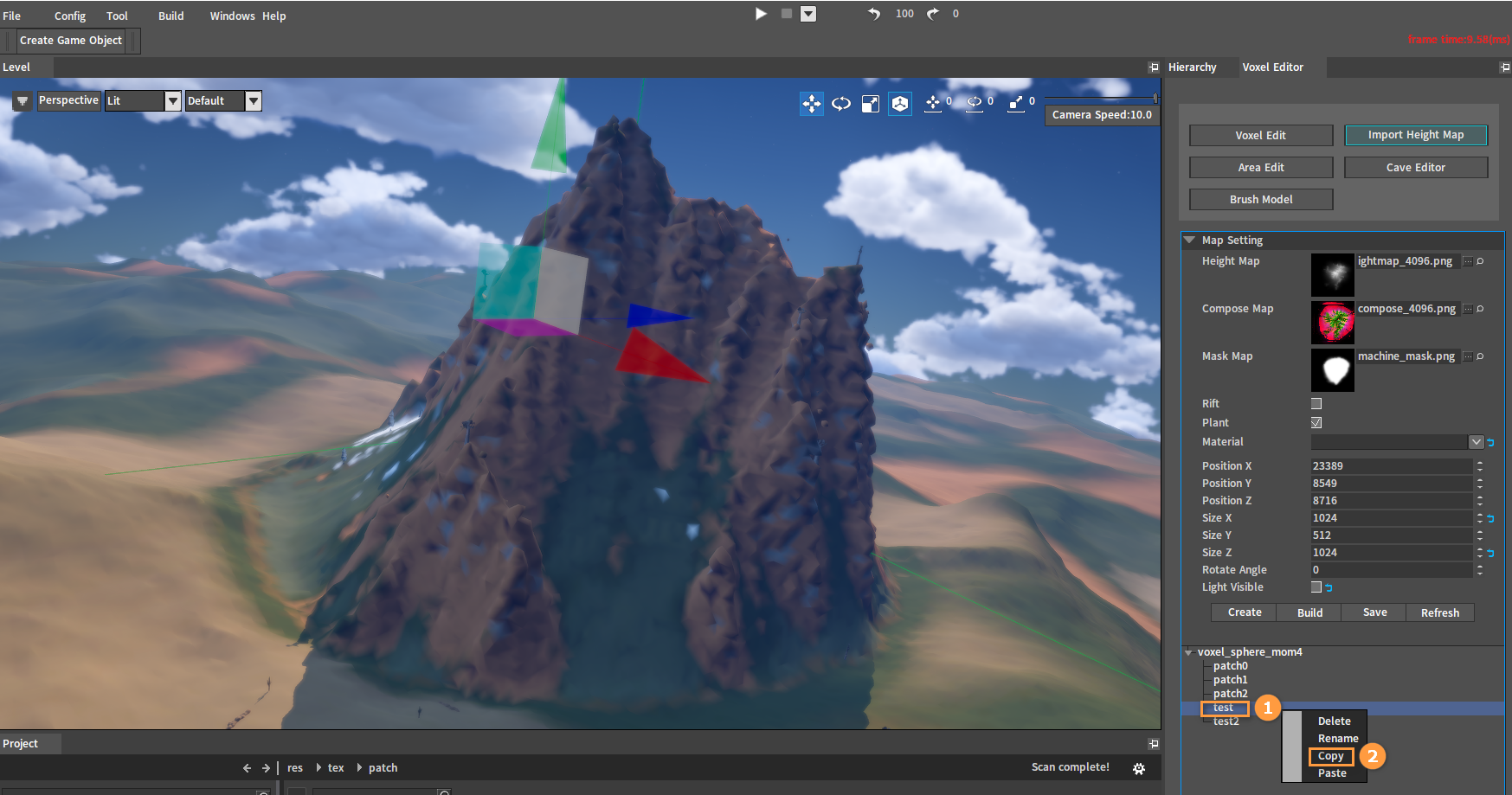

选中想要拷贝的高度图，右击打开快捷菜单，选择复制（Copy）。

image-20230626111518105

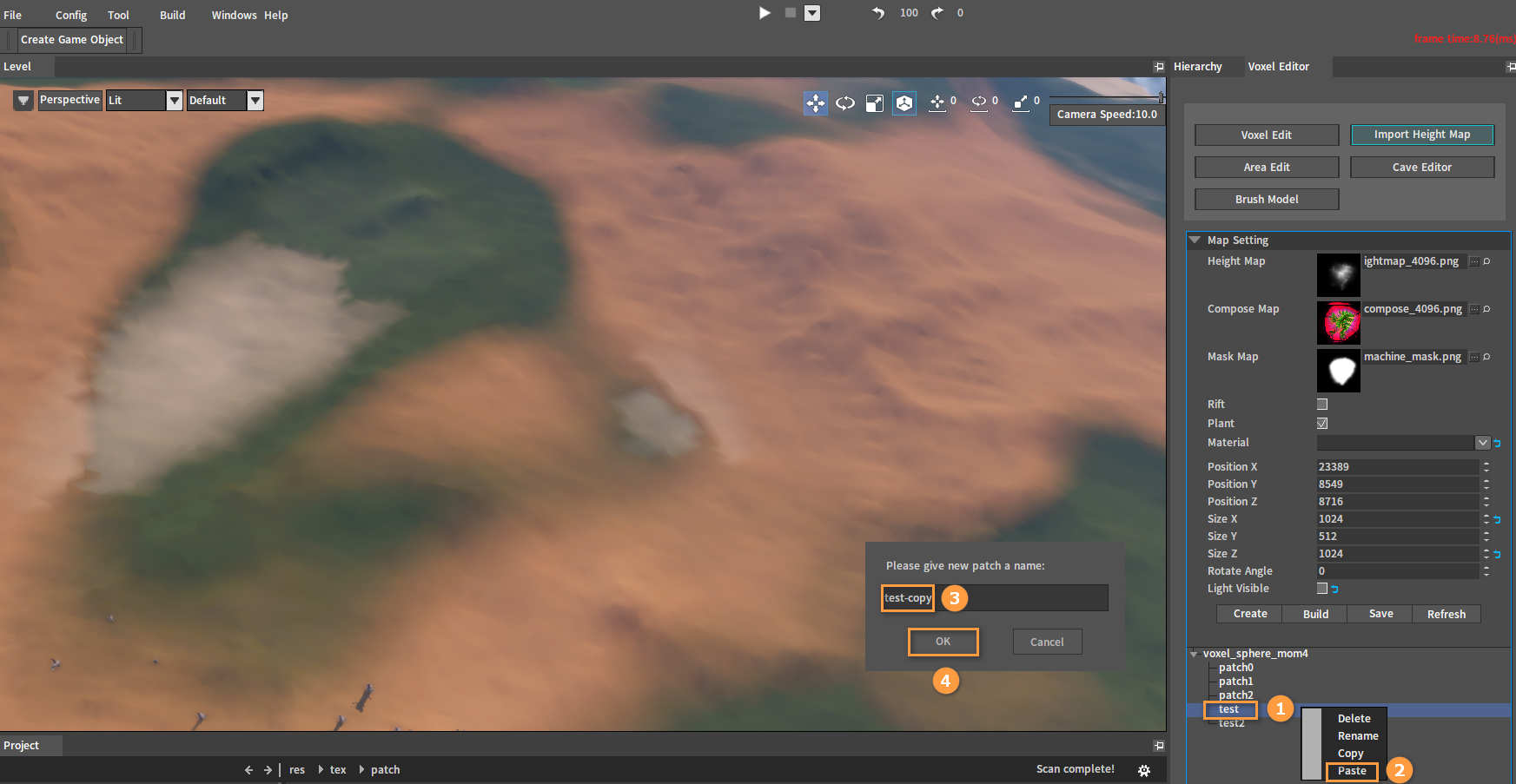

移动摄像机到想要粘贴的地点（需要离地表稍微近一些），在高度图编辑界面中右击任意节点后选择粘贴（Paste），在弹出的窗口中输入一个名称后点击确定（OK），被拷贝的高度图会粘贴在当前位置。

注：粘贴功能所创建的位置是根据当前摄像机的位置所定，所以一般很难第一次就创建的很完美，需要后续调整位置。

image-20230626112056004

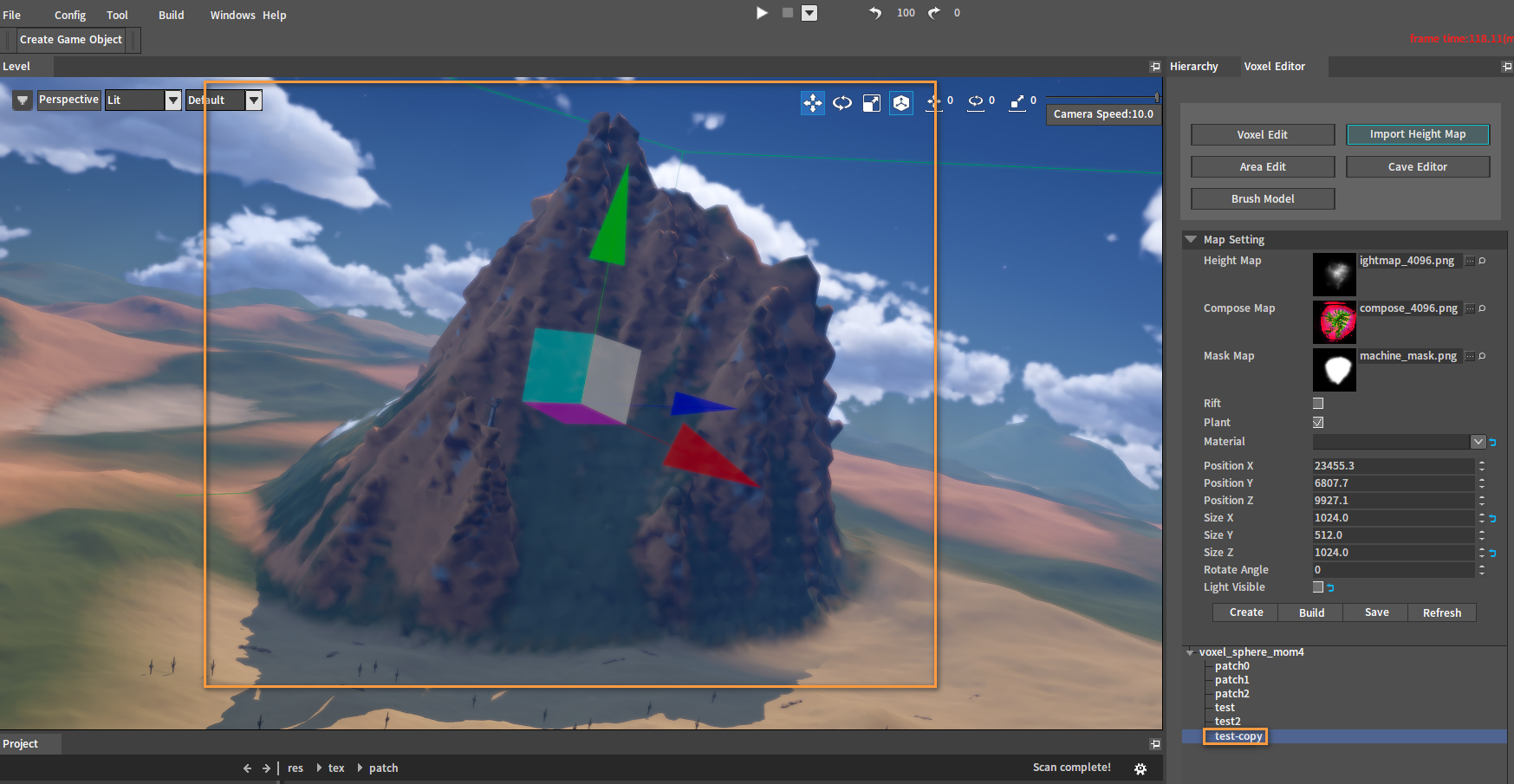

完成拷贝：

image-20230626112232665
