洞穴编辑器

概述​

洞穴编辑器（Cave Editor）是Flexi引擎内置的一款地形编辑工具，可用于创建洞穴，并通过设置相关属性轻松修改其形状和外观。

创建洞穴​

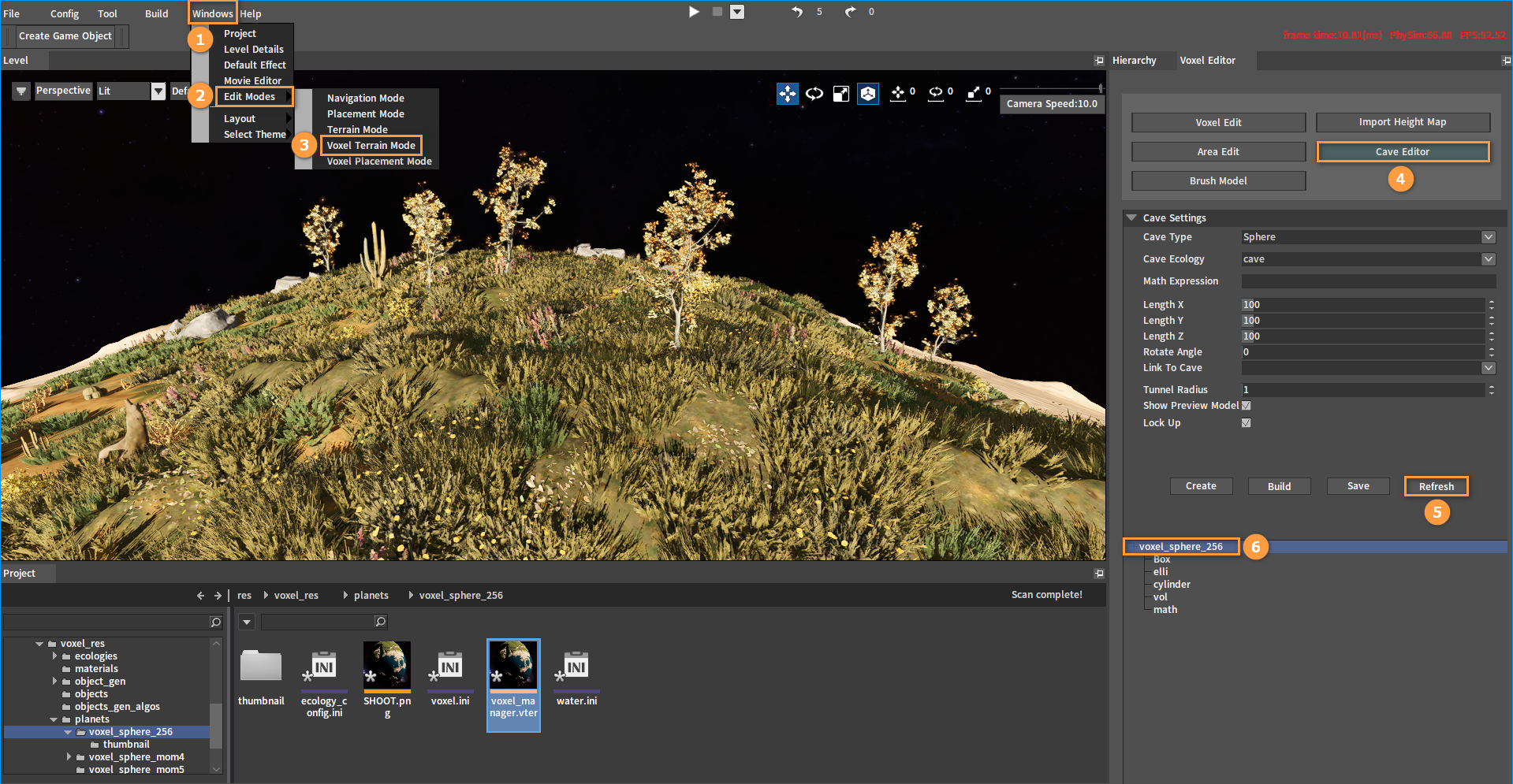

依次点击窗口（Windows） -> 编辑模式（Edit Modes） -> 体素地形模式（Voxel Terrain Mode），打开体素编辑器（Voxel Editor）面板，选择洞穴编辑器（Cave Editor）。在洞穴编辑器面板中查看星球名称，确定当前星球为正在编辑的星球。如果显示的名称与当前正在编辑的星球名称不符，点击刷新（Refresh）按钮刷新列表。

2022-12-06_101006

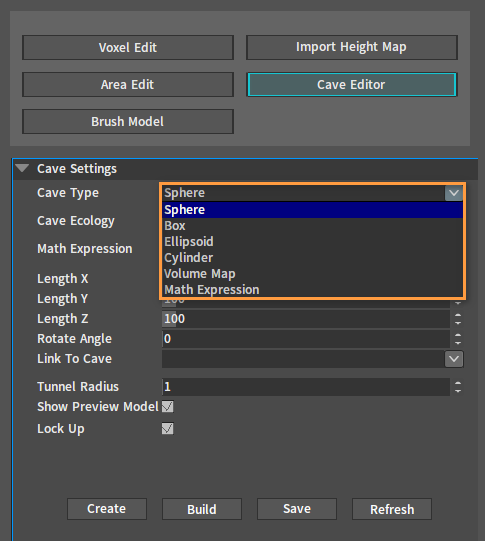

在洞穴设置（Cave Settings）下的洞穴类型（Cave Type）属性中设置需要创建的洞穴类型，点击 2022-12-06_101007 按钮弹出下拉菜单，其中球体（Sphere）、方块（Box）、椭球体（Ellipsoid）、圆柱（Cylinder）为基本几何形状，后两个为体积图（Volume Map）和数学表达式（Math Expression) 。

注意：如果选择数学表达式类型，需要在下面的数学表达式（Math Expression）属性中输入正确的表达式才能够成功创建。

2022-12-06_102512

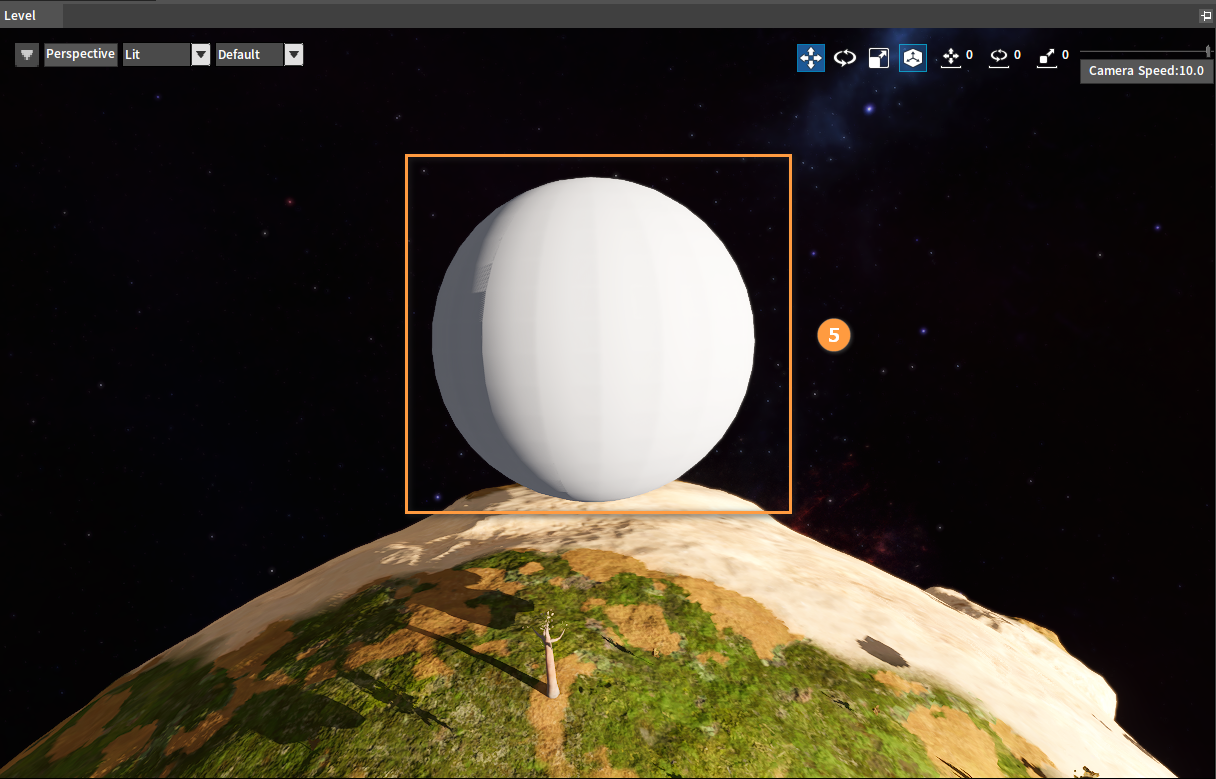

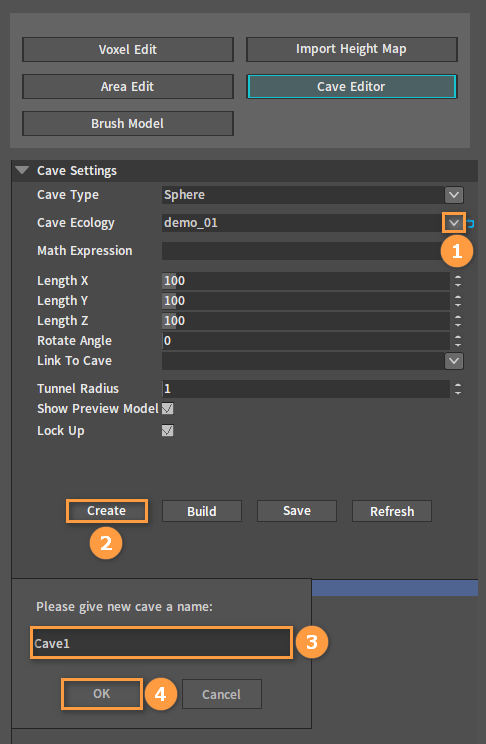

在洞穴设置（Cave Settings）下的洞穴生态（Cave Ecology）属性中设置需要创建的洞穴生态，点击 2022-12-06_101007 按钮弹出下拉菜单，选择所需生态。如若不选，则为默认生态。点击创建（Create)，弹出洞穴命名窗口，输入洞穴名称后，在关卡（Level) 面板中会生成对应的洞穴模型。

2022-12-06_102947

2022-12-06_110638

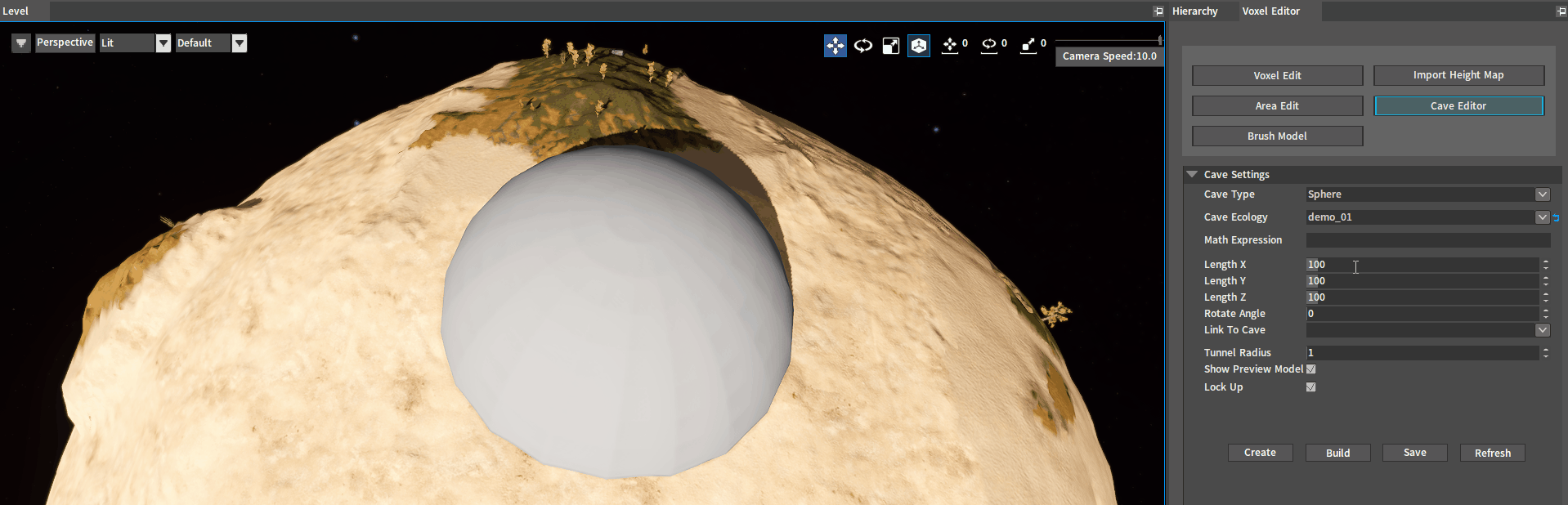

拖动模型的位置（必须与地面相交），同时可以在长度（Length）属性中调整洞穴的大小，然后点击构建（Build）。移动洞穴模型或者取消勾选显示预览模型（Show Preview Model），就可以查看生成的洞穴。

注意：当包围盒完全在星球内部时，创建后的洞穴在表面看不到，需要移动到星球内部才能看到。

Cave1

创建体积图洞穴​

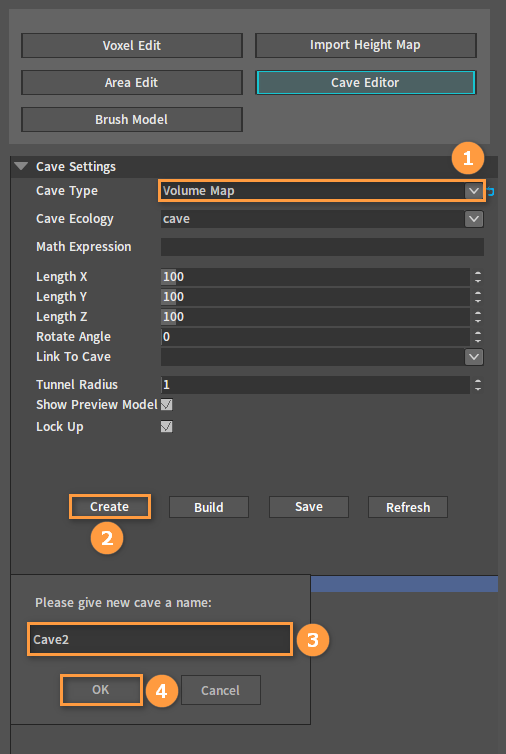

在洞穴类型（Cave Type）属性中选择洞穴类型为体积图（Volume Map），点击创建（Create），弹出洞穴命名窗口，输入洞穴名称，点击OK。

2022-12-06_132757

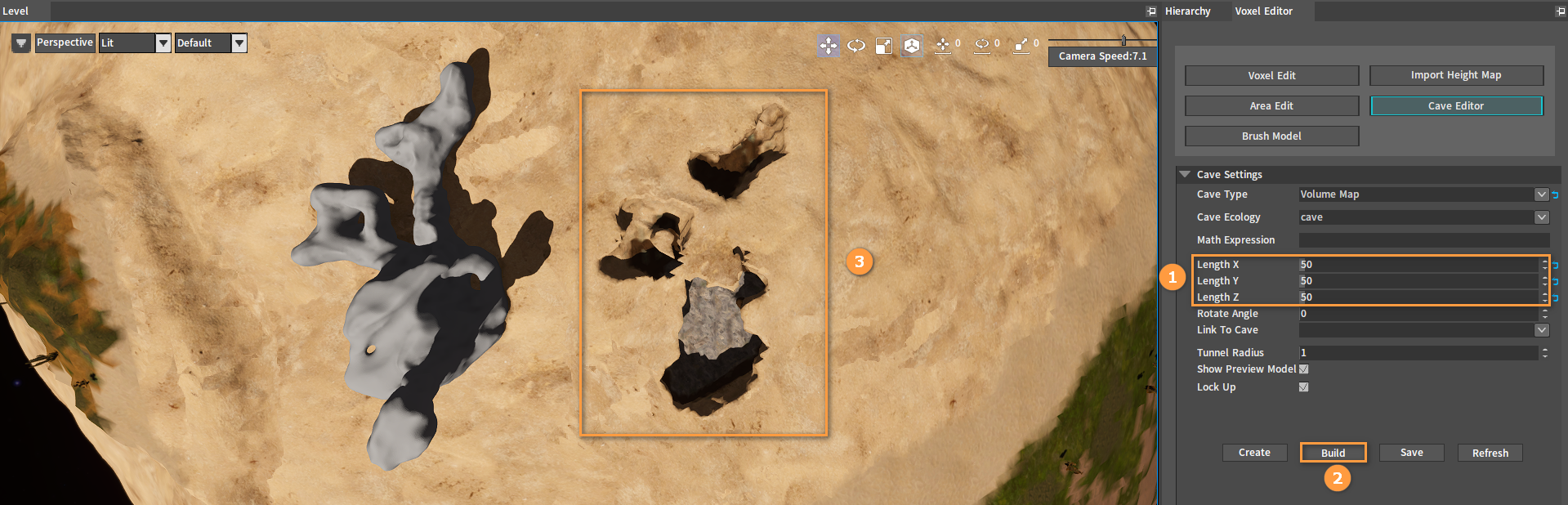

拖动模型的位置（必须与地面相交），同时可以在长度（Length）属性中调整洞穴的大小，然后点击构建（Build）。移动洞穴模型或者取消勾选显示预览模型（Show Preview Model），就可以查看生成的洞穴。

2022-12-06_134139

创建数学表达式洞穴​

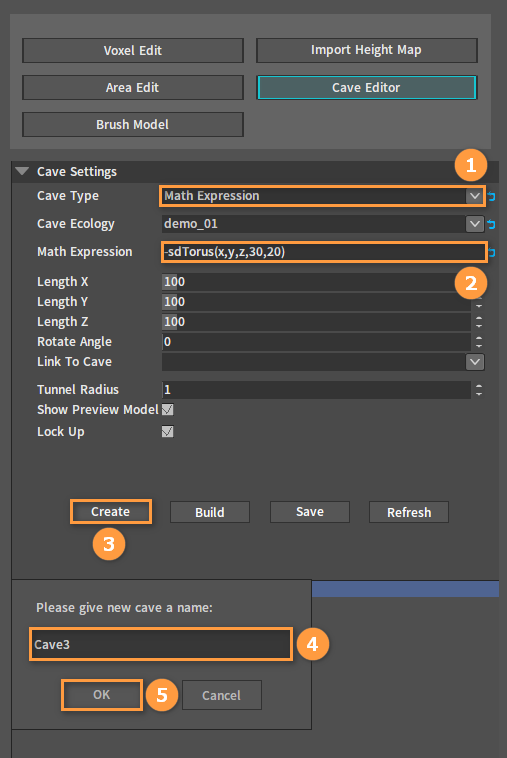

在洞穴类型（Cave Type）属性中选择洞穴类型为数学表达式（Math Expression），然后在数学表达式（Math Expression）属性中输入想得到形状的数学公式。点击创建（Create），弹出洞穴命名窗口，输入洞穴名称，点击OK。

注意：数学公式前面需要加负号。数学表达式洞穴不会生成洞穴模型，只有一个包围盒。

2022-12-06_134904

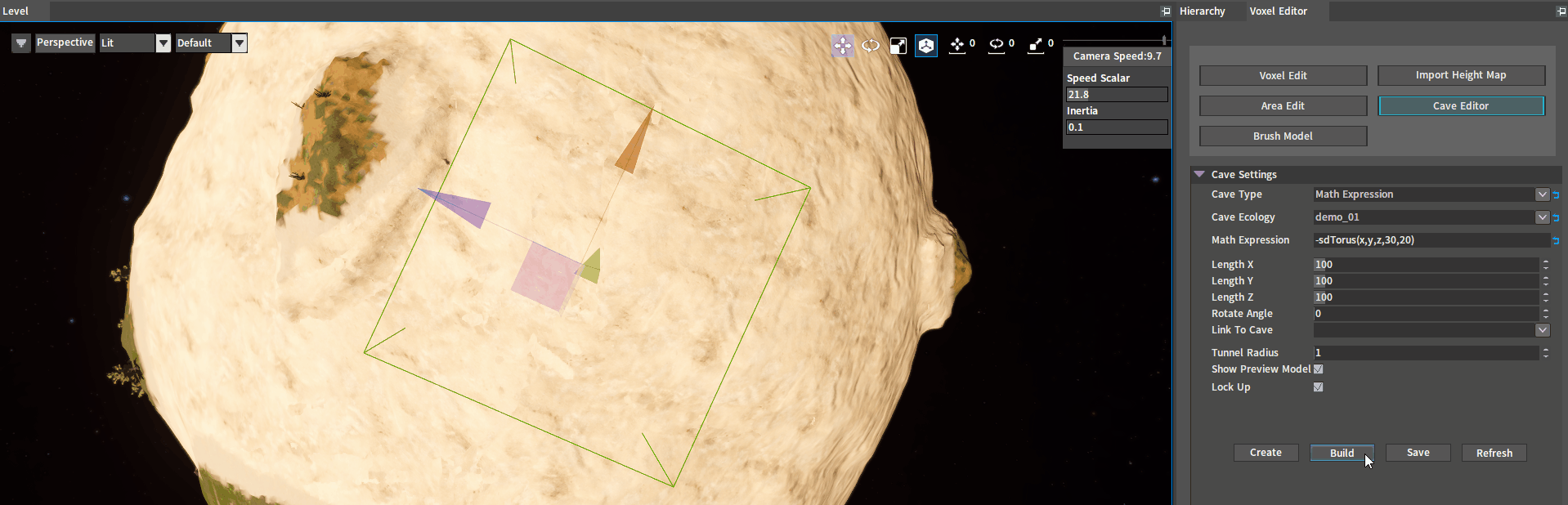

拖动生成的包围盒调整位置（必须与地面相交），同时可以在长度（Length）属性中调整洞穴的大小，然后点击构建（Build），就可以查看生成的洞穴。

注意：如果想要直接应用洞穴列表中已创建洞穴的设置去创建新的洞穴，需重新设置洞穴类型（Cave Type）属性，再点击创建。

Cave3

  • 常用数学表达式
    • 圆环体：-sdTorus(x,y,z,30,20)，后面两个数值分别是外圈半径和内圈半径。
    • 球体：-sdSphere(x,y,z,50)，最后一个数值是球体的半径。
    • 封顶圆锥体：-sdCappedCone(x,y,z,50,40,1)，后面三个分别是圆锥的高度，较大一面的半径和较小一面的半径。

创建隧道​

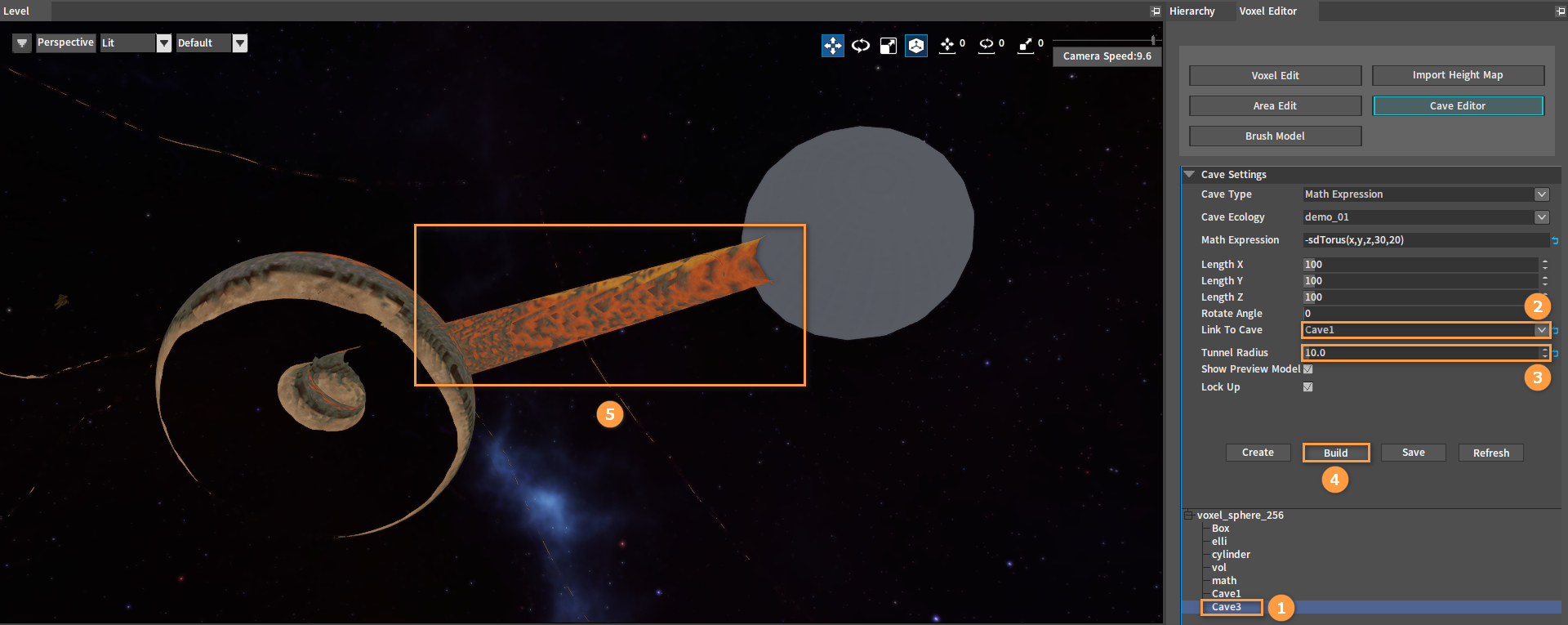

隧道（Tunnel）用于将多个洞穴链接起来，所以创建隧道的前提是至少有两个洞穴。首先在洞穴列表中点击需要编辑的洞穴（隧道起点），在链接洞穴（Link To Cave）下拉菜单中选择需要被链接的洞穴（隧道终点），然后在隧道半径（Tunnel Radius）属性中设置隧道的半径。点击构建（Build）生成隧道，可以在地下看到隧道的链接。如果想取消链接，需要在链接洞穴（Link To Cave）下拉菜单中选择取消链接（Unlink），然后点击构建。

2022-12-06_141137

编辑洞穴​

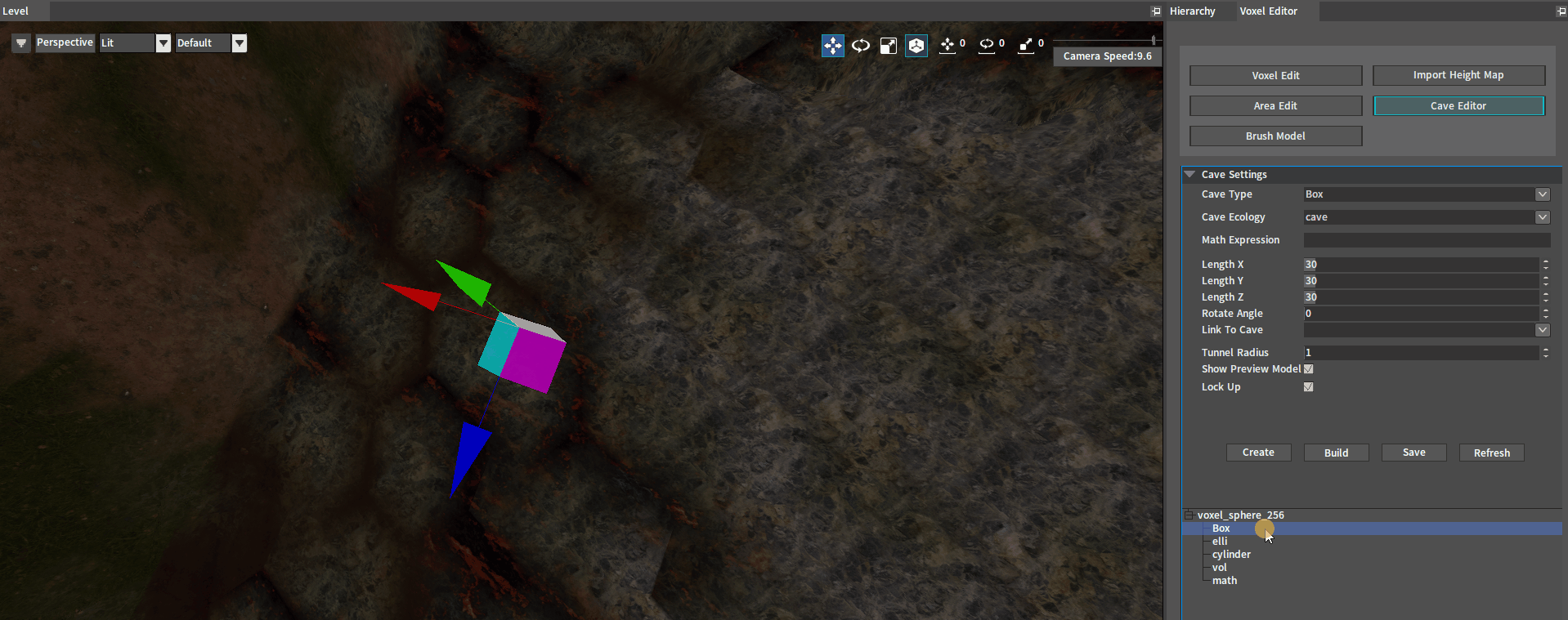

双击洞穴名称即可跳转到洞穴所在的位置，可以在洞穴设置（Cave Settings）面板中重新设置该洞穴的类型、大小、链接洞穴等相关属性，然后点击构建（Build）便可看到修改后的洞穴。

Edit

刷新洞穴列表​

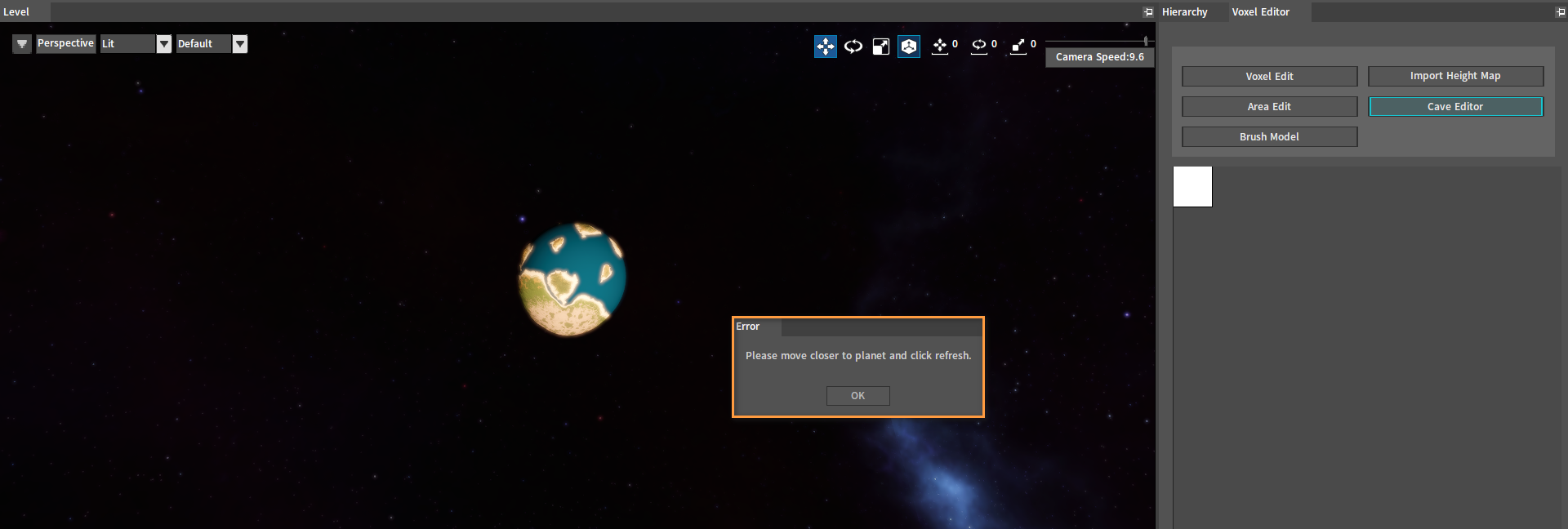

当距离地球太远时打开洞穴编辑器，会弹出当前距离较远的提示框，并且在洞穴编辑器中不显示洞穴设置面板及洞穴列表。

注意：点击提示框中的OK按钮后将显示洞穴设置（Cave Settings）面板。

2022-12-06_143838

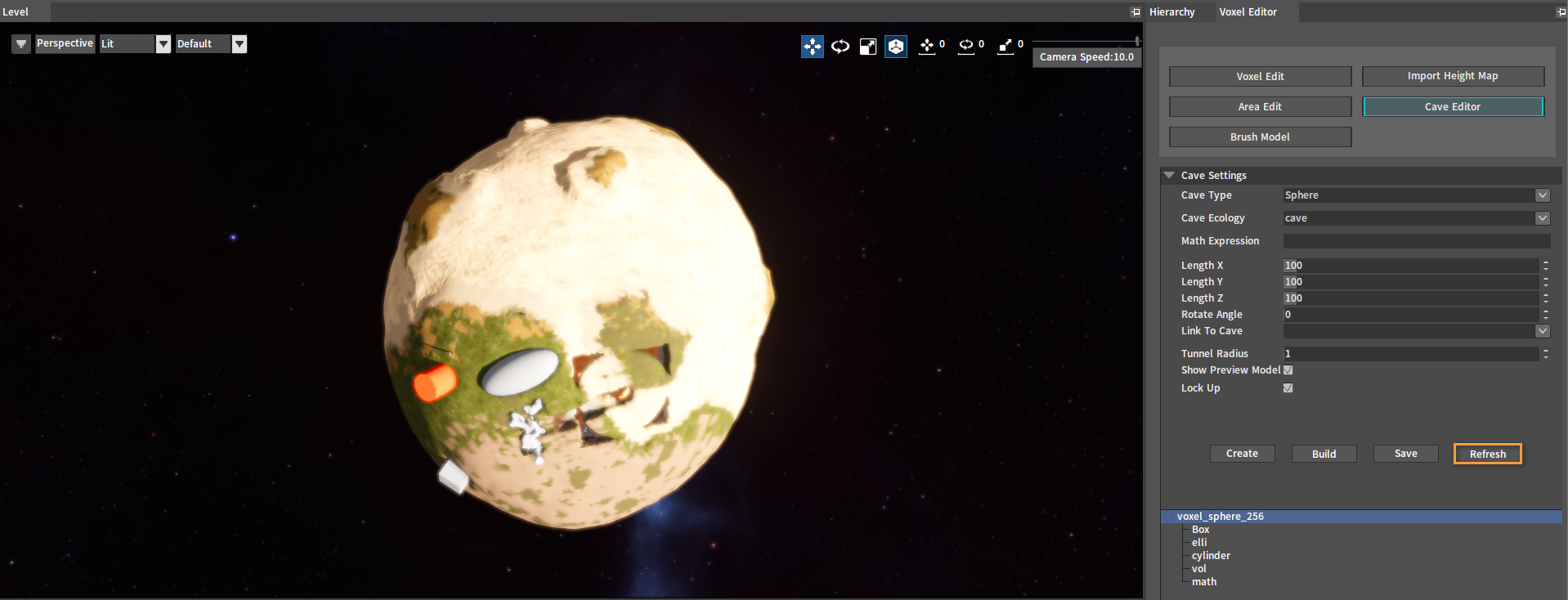

这时需要拉近摄像机靠近星球，点击洞穴设置（Cave Settings）面板中的刷新（Refresh）按钮，便可正常显示。

2022-12-06_144111

属性​

在洞穴设置（Cave Settings）下可设置所创建洞穴的相关属性。

属性说明
洞穴类型（Cave Type）设置所创建的洞穴的类型。
洞穴生态（Cave Ecology）设置所创建洞穴上的生态。
数学表达式（Math Expression）以数学表达式创建洞穴，在此输入相应的数学表达式。
长度X（Length X）洞穴X轴方向的尺寸。
长度Y（Length Y）洞穴Y轴方向的尺寸。
长度Z（Length Z）洞穴Z轴方向的尺寸。
旋转角度（Rotate Angle）设置洞穴的旋转角度。
链接到洞穴（Link to Cave）选择被链接的洞穴，选择Unlink可取消洞穴链接。
隧道半径（Tunnel Radius）用于将多个洞穴链接到一起的隧道的半径。
显示预览模型（Show Preview Model）洞穴的预览模型，方便查看创建洞穴时的形态、位置等。
锁定（Lock Up）启用后，模型的中心朝着球心，拖动模型时模型会始终绕着星球转；不启用时，则是随意拖动模型。
