UI动画设计器

概述​

UI动画，可以处理动画的运动曲线、运动速度等，使得控件的转场更加符合现实逻辑。

打开UI编辑器​

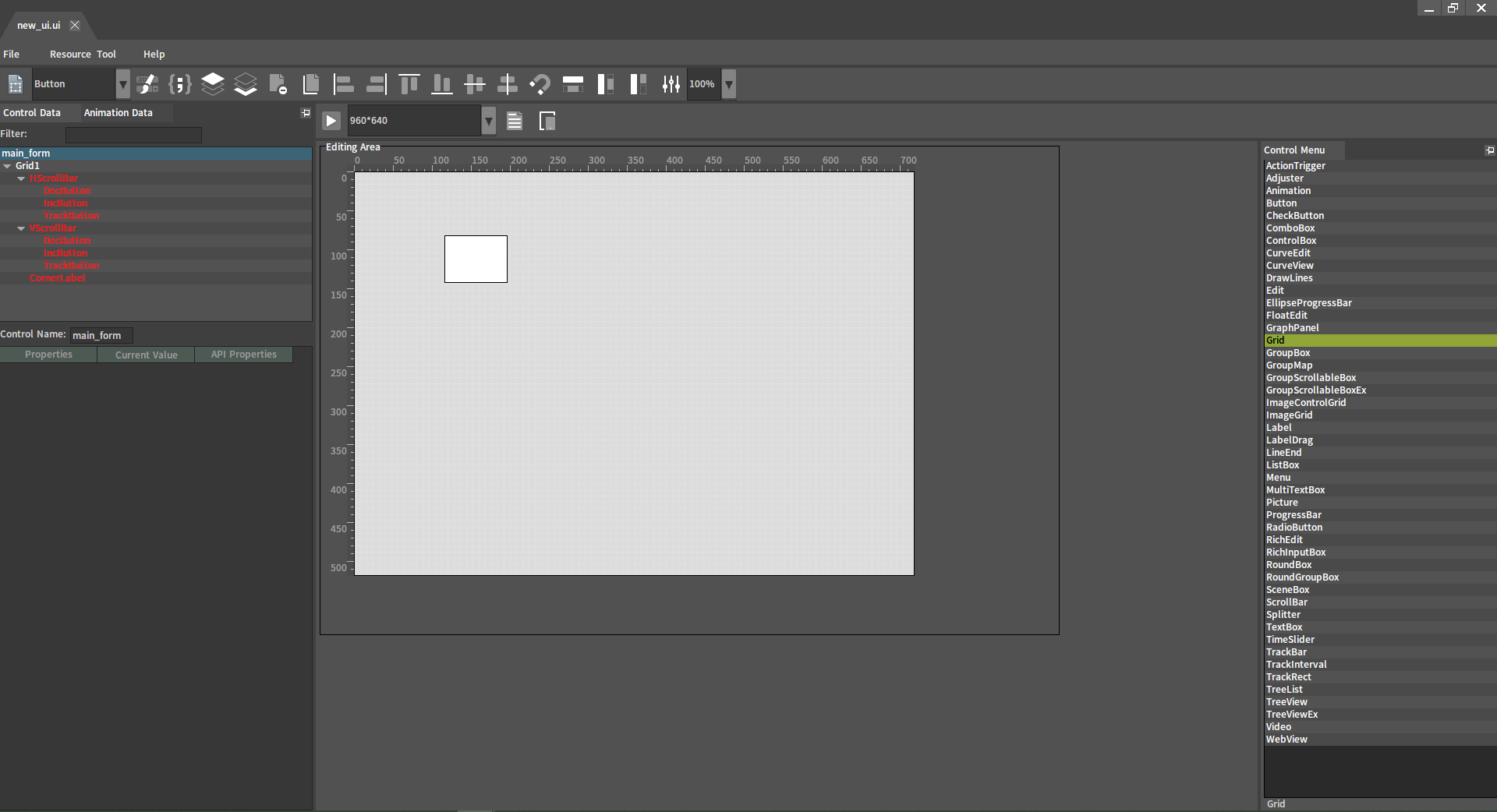

在资源预览窗口中，找到需要编辑的UI资源双击打开，弹出UI编辑界面。

image-20221009094442038

image-20221008163300245

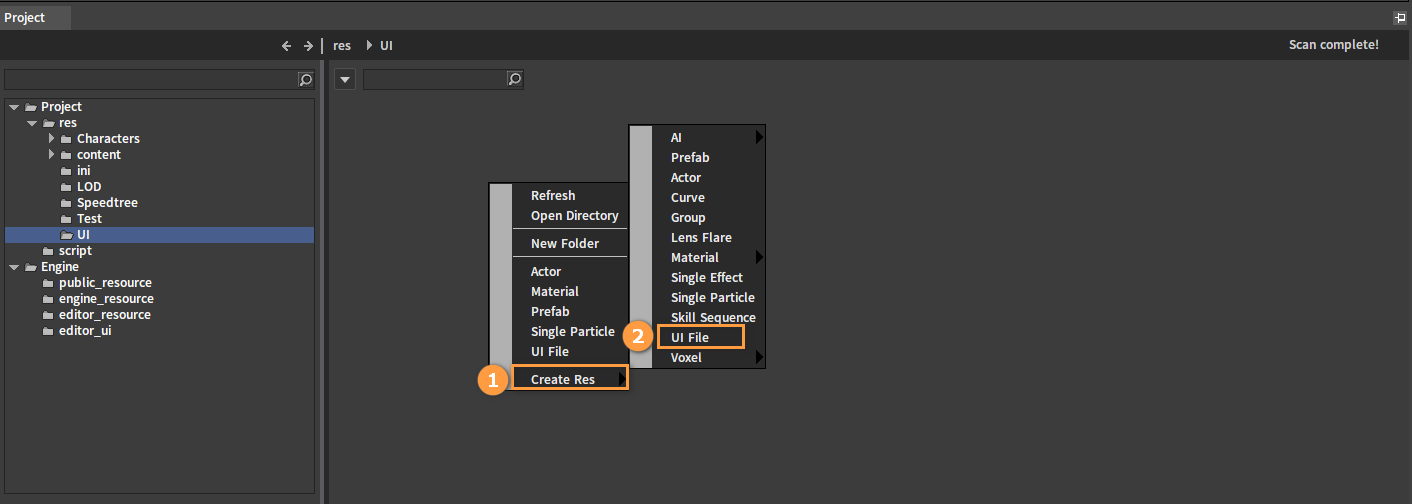

如果需要新建UI文件，可以在资源预览窗口的空白处鼠标右击，弹出菜单选项，依次点击创建资源（Create Res） -> UI文件（UI File），得到新的UI文件后按照需要重命名即可。

image-20221008132502878

切换到UI动画设计器​

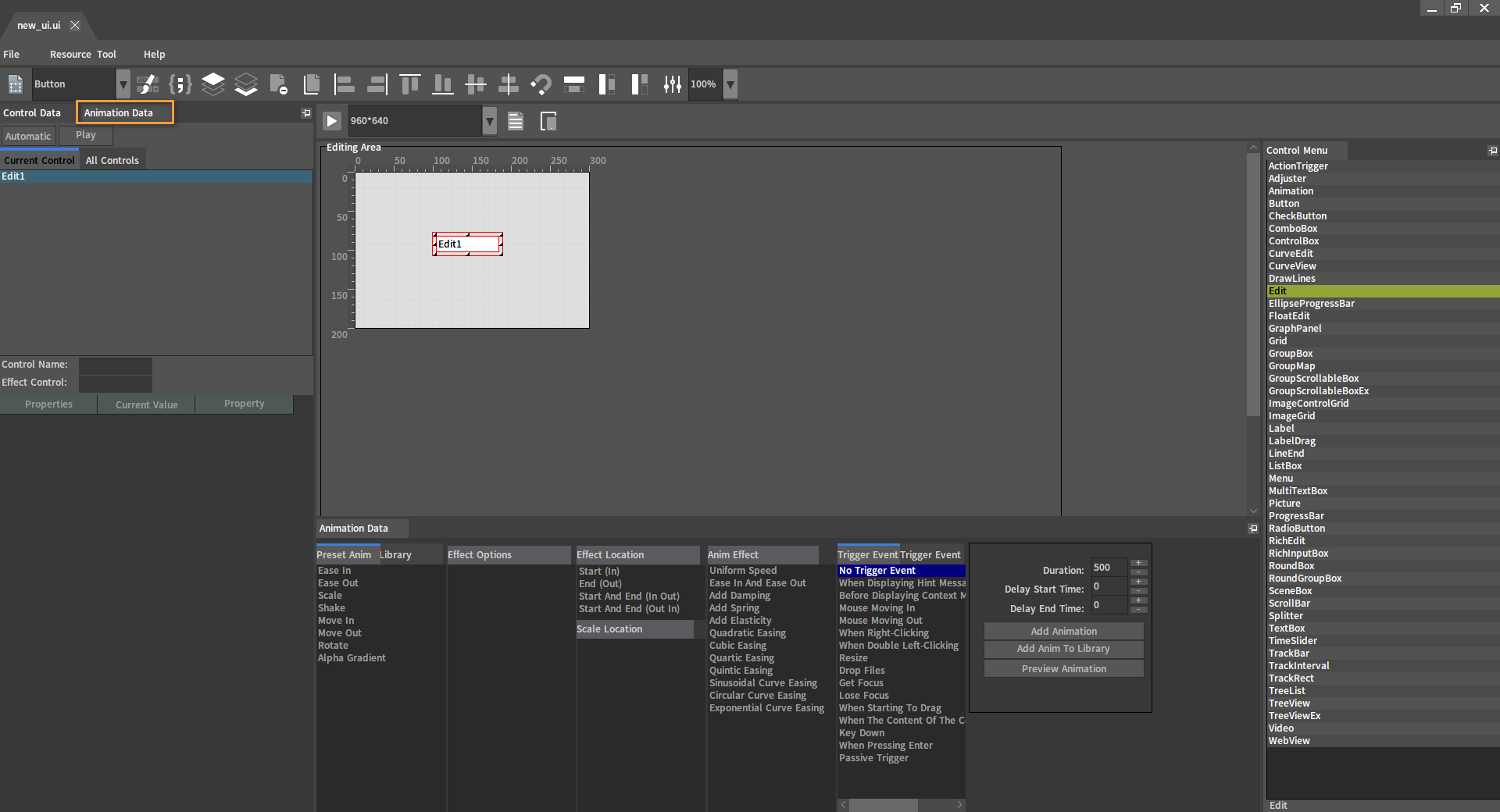

点击动画数据（Animation Data）切换到UI动画设计器编辑界面。

image-20221009132202202

界面介绍​

动画设计器主界面​

image-20221009132253245

编号名称说明
1菜单栏（Menu Bar）提供关于设计器的选项
2工具栏（Toolbar）提供关于控件的一些操作选项
3模式切换（Mode Switch）切换UI设计器
4动画树（Anim Tree）展示各个控件的动画及动画层级关系
5特效属性列表（Effect Property List）展示在动画树中被选中的动画效果的详细属性
6模拟设备预览窗口（Simulation Device Preview Window）调整界面分辨率并且提供预览功能
7编辑区域（Editing Area）展示控件位置及动画效果
8动画数据窗口（Animation Date Window）通过一些选项设定来添加动画
9控件菜单（Control Menu）展示设计器默认提供的控件

动画数据窗口​

image-20221009132356989

编号名称说明
1模板动画（Preset Anim）/模板库（Library）UI动画主要类型。如：位移、缩放等。
2效果选项（Effect Options）子动画类型。如：位移方向。
3效果位置（Effect Location）/ 缩放位置（Scale Location）动画执行的位置。
4动画效果（Anim Effect）描述一种动画的附加效果。如：匀速、缓入缓出、弹簧等。
5触发事件名（Trigger Event Name）/触发事件（Trigger Event）当前控件通过指定事件（名）触发特效。
6添加动画窗口（Add Animation Window）调整动画时间、添加动画以及预览动画。

动画树​

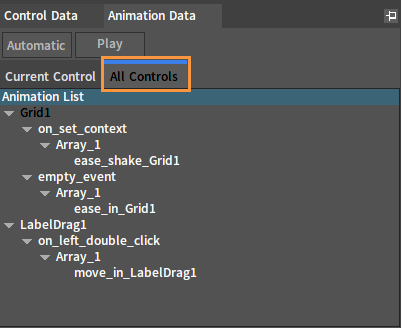

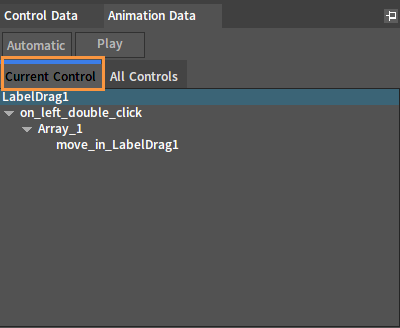

动画树（Anim Tree）用于描述当前主窗口（Main Form）中包含特效的控件、事件、特效等。动画树有两种，一种是当前控件动画树，点击当前控件（Current Control）按钮切换该动画树，如左图所示，展示了在编辑区域中被选中的控件及其动画；另一种是所有控件动画树，点击所有控件（All Controls）按钮切换该动画树，如右图所示，展示了所有的控件及其动画。

image-20221009100211538 image-20221009100229631

特效属性列表​

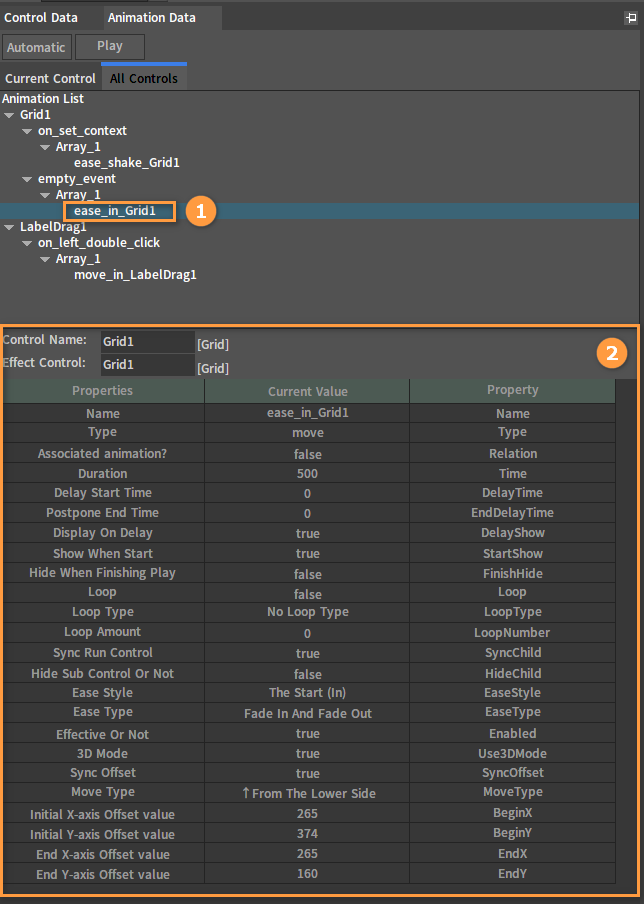

特效属性列表展示了动画的属性，需要展示时，先在动画树中选中一个动画，正下方即可展示特效属性列表。

image-20221008134753601

动画介绍​

一个动画由许多选项构成，这些选项在列表中给出。在点击添加动画按钮之前，非空的列表下必须选择一个选项，否则在添加时会失败，弹出提醒。值得注意的是，每次在列表中（触发事件列表除外）点击一个选项时，控件都会在编辑区域执行一次动画。

模板动画及其效果选项​

模板动画规定了控件的变化方式，其效果选项是运动时的变化方向。

缓入（Ease In）是可以使控件执行一次从主窗口（Main Form）的边界向控件坐标移动的模板动画，并且速度由快到慢，效果选项可以指定起点在编辑区的方位：

  • 自底部（From Bottom）
  • 自左下部（From Bottom Left）
  • 自左侧（From Left）
  • 自左上部（From Top Left）
  • 自顶部（From Top）
  • 自右上部（From Top Right）
  • 自右侧（From Right）
  • 自右下部（From Bottom Right）

缓出（Ease Out）是可以使控件执行一次从控件坐标向主窗口（Main Form）的边界移动的模板动画，速度由快到慢，效果选项可以指定终点在编辑区的方位：

  • 到底部（To Bottom）
  • 到左下部（To Bottom Left）
  • 到左侧（To Left）
  • 到左上部（To Top Left）
  • 到顶部（To Top）
  • 到右上部（To Top Right）
  • 到右侧（To Right）
  • 到右下部（To Bottom Right）

缩放（Scale）是可以使控件的尺寸大小进行渐变的模板动画，具体的尺寸变化规则由效果选项决定：

  • 放大（Zoom In）：控件的长度和高度都从0开始延伸。
  • 缩小（Zoom Out）：控件的长度和高度都收缩到0。
  • 横向放大（Horizontal Stretch）：控件的高度保持不变，长度从0开始延伸。
  • 横向缩小（Horizontal Shrink）：控件的高度保持不变，长度收缩到0。
  • 纵向放大（The Card Vertical Stretch）：控件的长度保持不变，高度从0开始延伸。
  • 纵向缩小（The Card Vertical Shrink）：控件的长度保持不变，高度收缩到0。

抖动（Shake）是可以使控件进行震动的模板动画，具体震动方向由特效选项决定：

  • 上下抖动（Shake Up And Down）：上下震动。
  • 左右抖动（Shake Left And Right）：左右震动。

浮入（Move In）是可以使控件执行一次从主窗口（Main Form）的边界向控件坐标移动的模板动画，并且速度为匀速，效果选项可以指定起点在编辑区的方位：

  • 上浮（From Bottom）
  • 自左下浮入（From Bottom left）
  • 左侧浮入（From Left）
  • 自左上浮入（From Top left）
  • 下浮（From Top）
  • 自右上浮入（From Top Right）
  • 右侧浮入（From Right）
  • 自右下浮入（From Bottom Right）

浮出（Move Out）是可以使控件执行一次从控件坐标向主窗口（Main Form）的边界移动的模板动画，速度为匀速，效果选项可以指定终点在编辑区的方位：

  • 下浮（From Top）
  • 浮出到左下（To Bottom Left ）
  • 左侧浮出（To Left）
  • 浮出到左上（To Top left）
  • 上浮（From Bottom）
  • 浮出到右上（To Top Right）
  • 右侧浮出（To Right）
  • 浮出到右下（To Bottom Right）

旋转（Rotate）是可以使控件进行旋转或者翻转的模板动画，效果选项可以指定具体的转动方式。

  • 逆时针旋转（Counterclockwise Rotate）：绕着中心点逆时针旋转。
  • 顺时针旋转（Clockwise Rotate）：绕着中心点顺时针旋转。
  • 向上翻转（Flip From Up To Down）：从上往下翻转。
  • 向下翻转（Flip From Down To Up）：从下往上翻转。
  • 左翻转（Flip From Right To Left）：从右往左翻转。
  • 右翻转（Flip From Left To Right）：从左往右翻转。

Alpha梯度（Alpha Gradient）是使控件的Alpha值进行渐变的模板动画，效果选项指定了Alpha值变化的范围。

  • 0-255
  • 255-0

缩放位置​

缩放位置（Scale Location）指的是控件缩放的位置，收缩时代表动画的终点，延伸时代表动画的起点：

  • 中心点（Center Point）
  • 左上（Top Left）
  • 右上（Top Right）
  • 左下（Bottom Left）
  • 右下（Bottom Right）
  • 左侧中心点（Left Center Point）
  • 上方中心点（Top Center Point）
  • 右侧中心点（Right Center Point）
  • 下方中心点（Bottom Center Point）

动画效果​

动画效果（Anim Effect）该选项规定了动画执行时速率或频率的变化效果：

  • 匀速（Uniform Speed）：以平均数的速度执行的效果

  • 缓入缓出（Ease In And Ease Out）：添加缓入缓出效果

  • 增加阻尼（Add Damping）：增加阻尼效果

  • 增加弹簧（Add Spring）：弹簧效果

  • 增加弹性（Add Elasticity）：弹性效果

  • 二次方缓动（Quadratic Easing）：二次方缓动效果

  • 三次方缓动（Cubic Easing）：三次方缓动效果

  • 四次方缓动（Quartic Easing）：四次方缓动效果

  • 五次方缓动（Quintic Easing）：五次方缓动效果

  • 正弦曲线缓动（Sinusoidal Curve Easing）：正弦曲线缓动效果

  • 圆形曲线缓动（Circular Curve Easing）：圆形曲线缓动效果

  • 指数曲线缓动（Exponential Curve Easing）：指数曲线缓动效果

效果位置​

效果位置（Effect Location）是以动画效果中选择的速率或频率的变化效果为基础，规定了不同的播放阶段：

  • 出发时（In）（The Start (In)）：从动画开始到结束动画正向播放。

  • 结束时（In）（The End (Out)）：从开始到结束动画反向播放。

  • 出发和结束（In Out）（Start And End (In Out)）：在前半段动画正向播放，后半段动画反向播放。

  • 结束和出发（Out In）（Start And End (Out In)）：在动画的前半段反向播放，前后段动画正向播放 。

触发事件​

事件是可以被控件识别的操作，一个控件绑定了动画，需要添加对应的事件，来通知控件执行动画，设计器中常用的事件如下所示：

编号触发事件名触发函数
1无触发事件（No Trigger Event）empty_event
2显示浮动提示时（When Displaying Hint Message）on_set_hint
3显示上下文菜单前（Before Displaying Context Menu）on_set_context
4鼠标移入时（Mouse Moving In）on_get_capture
5鼠标移出时（Mouse Moving Out）on_lost_capture
6右键单击时（When Right-Clicking）on_right_click
7左键双击时（When Double Left-Clicking）on_left_double_click
8调整大小（Resize）on_resize
9拖拽文件（Drop Files）on_drop_files
10垂直滚动条改变时（When Vscrollbar Changes）on_vscroll_changed
11选择行时（When Selecting A Row）on_select_row
12选择列时（When Selecting A Column）on_select_col
13选择格子时（When Selecting A Grid）on_select_grid
14双击格子时（When Double-Clicking The Grid）on_double_click_grid
15鼠标移入行时（Mouse Moving Into The Row）on_mousein_row_changed
16鼠标移入列时（Mouse Moving Into The Column）on_mousein_col_changed
17右键点击表格时（When Right-clicking The Grid）on_right_select grid
18拖动结束时（Dragging Ended）on_drag_leave
19鼠标移动时（Mouse Move）on_mouse_move
20控件拖动时（When Dragging The Control）on_drag_move
21被动触发（Passive Trigger）Passive Trigger

时间​

还可以调整一些有关时间的属性，例如持续时间、启动延时时间以及结束延时时间，单位都是毫秒（ms）。可以直接在输入框中输入准确的数字，也可以点击旁边的 image-20221009134055515和 image-20221009134129643号进行修改，持续时间和启动延时时间每次的增量为250（ms)，而结束延时时间的增量是50（ms)。

持续时间（Duration）：设置动画执行的持续时间，会改变动画的播放时间，如果增加动画执行的持续时间，相应的会降低执行速度；如果减少动画执行的持续时间，相应的会加快执行速度。

延迟启动时间（Delay Start Time）：延迟启动时间，如果不为0，则会等待若干毫秒才执行动画。

延迟结束时间（Delay End Time）：延迟结束时间，如果不为0，虽然动画结束，但是并没有真正结束，等延迟结束时间计时完成，才算结束。

操作介绍​

添加动画实例​

下面以为文本框添加一个从底部缓入的动画为例：

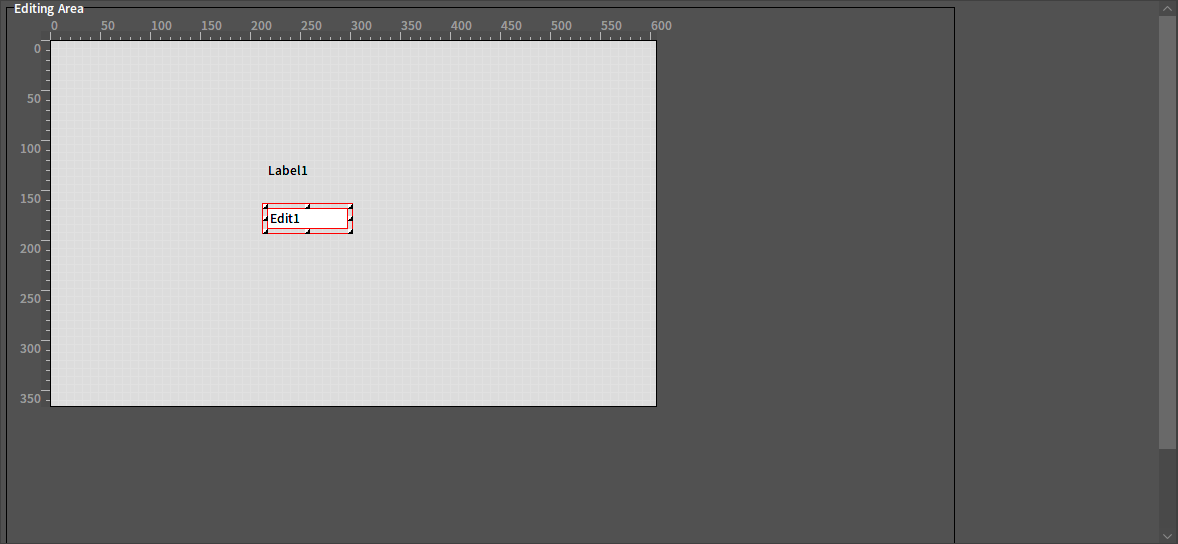

  1. 在编辑区选中一个控件，被选中的控件外边会有红色的框标记，表明需要添加动画的具体控件，这里点击文本框控件Edit1。

    image-20221009103140806

  2. 这里依次选择缓入（Ease In） -> 自底部（From Bottom） -> 出发时（In）（The Start (In) ）-> 缓入缓出（Ease In And Ease Out） -> 无触发事件（No Trigger Event），此时已经为该动画设置好了属性：

    模板动画：缓入

    效果选项：自底部，从主窗口（Main Form）的底部开始缓入。

    效果位置：出发时，控件Edit1将从开始到结束执行加速运动

    动画效果：缓入缓出

    触发事件：无触发事件

    image-20221009132455613

  3. 将动画的持续时间设置为2000ms，即Edit1的缓入动画过程持续时间为2000毫秒。

    image-20221009101909185

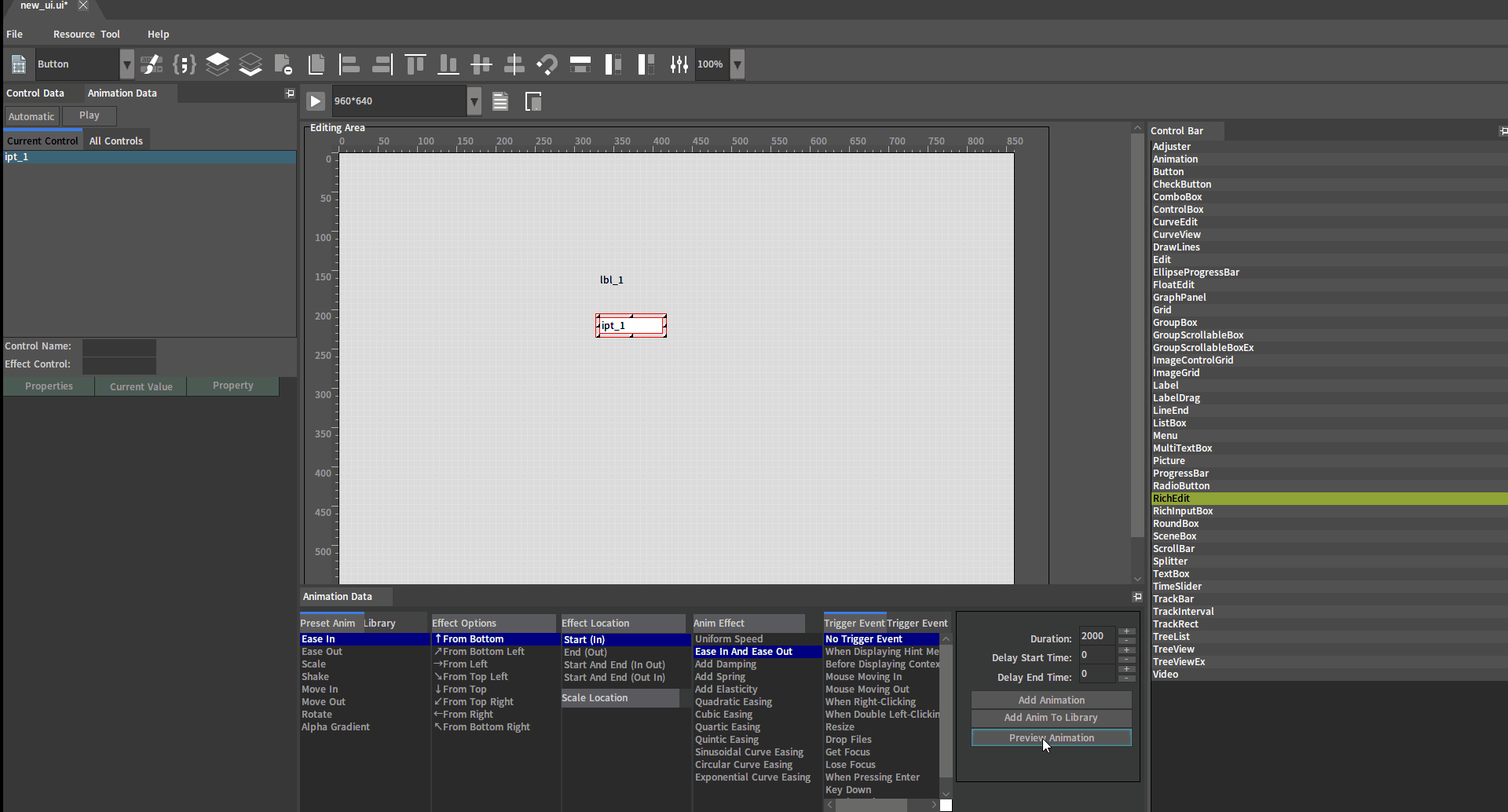

  4. 执行预览动画的操作，点击预览动画（Preview Animation）按钮或者使用快捷键空格键（Space）查看在目前所有修改的属性值之下动画的具体效果。

    image-20221009101933917

    Preview

  5. 调整完时间后，点击添加动画（Add Animation）按钮添加动画，并且挂载到该控件的动画树节点上。也可以使用键盘上的快捷键 2022-11-23_164609 添加动画。

    image-20221009102020758

    image-20221009102030022

调整和模拟设备的分辨率​

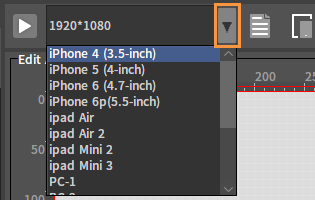

点击 image-20221009102136478 按钮，弹出下拉菜单，可以选择对应的设备及分辨率。

image-20221009102118718

模拟预览​

点击 image-20221009102203002 按钮，模拟预览添加的动画。

image-20221009102144069
