气球组件

概述​

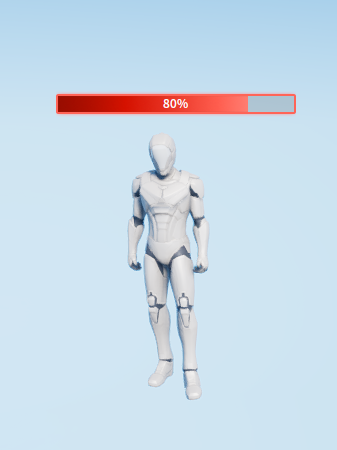

气球组件（Balloon Component ）可以实现在人物、物体的任意位置显示需要的内容，如：人物的血条、名称，如下图所示：

创建气球组件​

创建角色​

创建气球组件首先需要一个角色，从资源预览（ Resource Preview ）窗口中拖拽一个角色（SK_Human_new.actor）至场景中。

image-20230721110929294

添加气球组件​

在大纲（Hierarchy）面板选中刚创建的角色（SK_Human_new.actor），然后在观察器（Inspector）面板依次点击添加组件（Add Component） -> 气球组件（Balloon Component）添加一个气球组件。

image-20230721111302152

编辑气球组件​

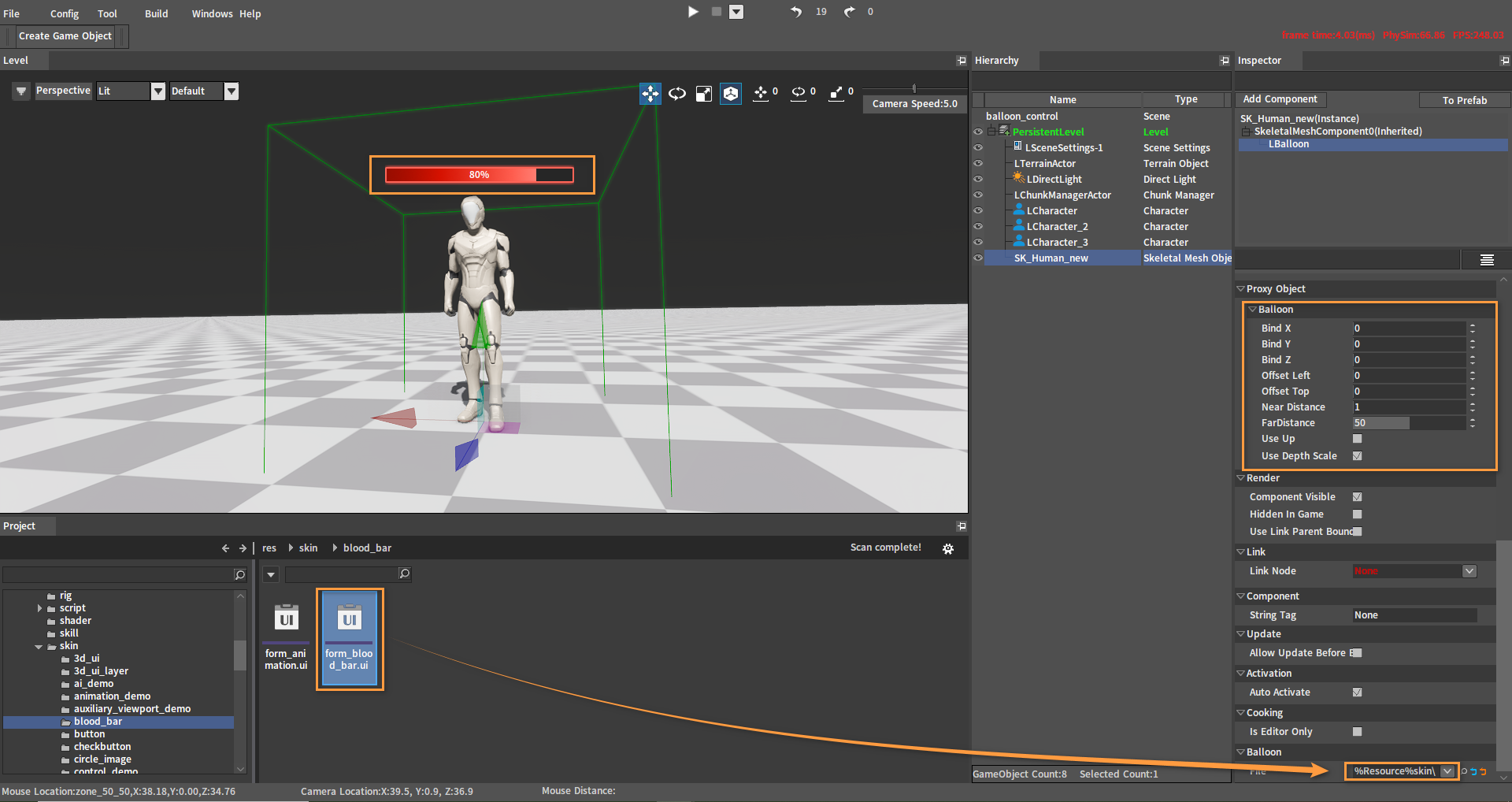

选中刚添加的气球组件（LBalloon），在项目（Project）面板中选择任意UI文件（此处选择血条UI文件form_blood-bar.ui）并拖拽到Balloon分类下的File属下拉框里，即可看到血条UI出现在角色头顶上方（默认显示在角色头顶上方）。可以在Proxy Object下的Balloon里修改气球组件属性。

image-20230721124959433

属性和方法​

属性​

属性描述
绑定X位置（Bind X）在3D空间中的绑定X方向偏移（位置）
绑定Y位置（Bind Y）在3D空间中的绑定Y方向偏移（高度）
绑定Z位置（Bind Z）在3D空间中的绑定Z方向偏移（距离）
偏移位置（Offset Left）以Bind X为起点左右偏移的距离
偏移高度（Offset Top）以Bind Y为起点左右偏移的距离
最近显示距离（Near Distance）当前摄像机到组件的最近显示距离
最远显示距离（Far Distance）当前摄像机到组件的最远显示距离
方向模式（Use Up）方向模式
若勾选：远离世界中心的方向偏移
若未勾选: 正交相对位置（默认在头顶，例如血条）
使用深度缩放（Use Depth Scale）GUI控件跟随绑定的对象进行同步缩放

方法​

方法描述
LoadForm该方法需要传入一个UI文件
AddControl该方法需要添加一个自定义控件，无需再传入UI文件

注：LoadForm传入的是UI文件，AddControl传入的是自定义控件，UI文件与自定义控件只有一个生效，用户可根据自己的需求决定调用LoadForm方法还是AddControl方法。

LoadForm​

-- DECLARE_METHOD_1：LoadForm
-- 加载UI文件，默认添加到角色头顶
LBalloonComponent* m_pBalloonComponent = NewObject<LBalloonComponent>(this, FXTEXT("BalloonComponent"));
m_pBalloonComponent->LoadForm("skin\\blood_bar\\form_blood_bar.ui")

AddControl​

-- DECLARE_METHOD_1：AddControl
-- 添加自定义GUI控件，默认添加到角色头顶
IEntity* pGui = (IEntity*)CHelper::GetGlobalEntity("gui");
PERSISTID button = pGui->Create("Button")
IEntity* pButton = g_pCore->GetEntity(button);
CHelper::SetPropertyInt(pButton, "Width", 240);
CHelper::SetPropertyString(pButton, "DrawMode", "FitWindow");
CHelper::SetPropertyString(pButton, "BackImage", "skin_res\\button\\btn_push.png");
LBalloonComponent* m_pBalloonComponent = NewObject<LBalloonComponent>(this, FXTEXT("BalloonComponent"));
m_pBalloonComponent->AddControl(button)
