3D UI使用手册

概述​

该手册介绍如何创建3D UI对象。3D UI可以摆放在关卡里，也可以绑定在装备上。

创建3D UI对象​

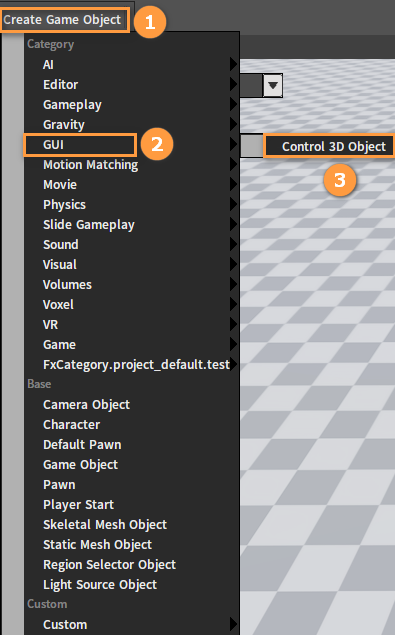

依次点击Create Game Object -> GUI -> Control 3D Object，在关卡里创建一个3D UI对象。

2022-11-29_093952

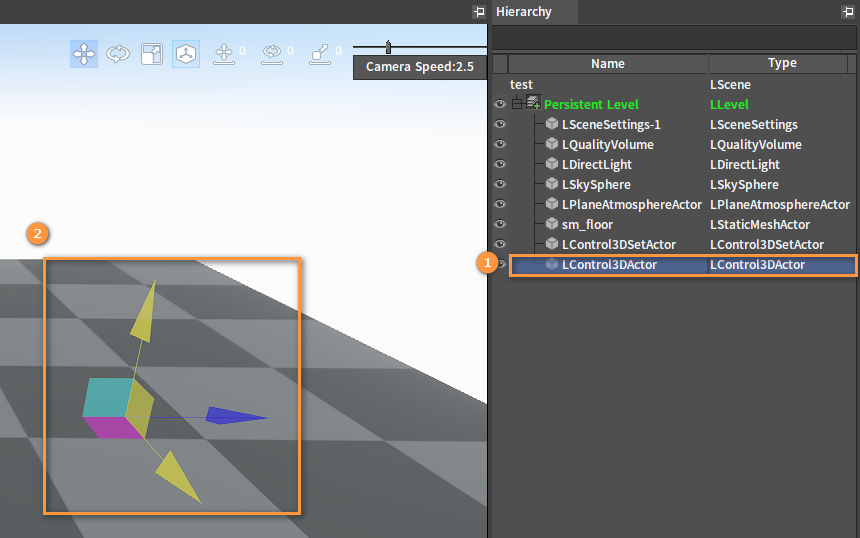

在Hierarchy面板中选中这个3D UI对象，可以在场景视口里看到空的3D UI对象。


依次选择Inspector面板中的Control3D(InherIted) -> Control3D -> 3d_control.ui（也可以从资源预览窗口中拖拽UI文件到控件上），UI文件将会在场景中显示。

image-20220715155839738

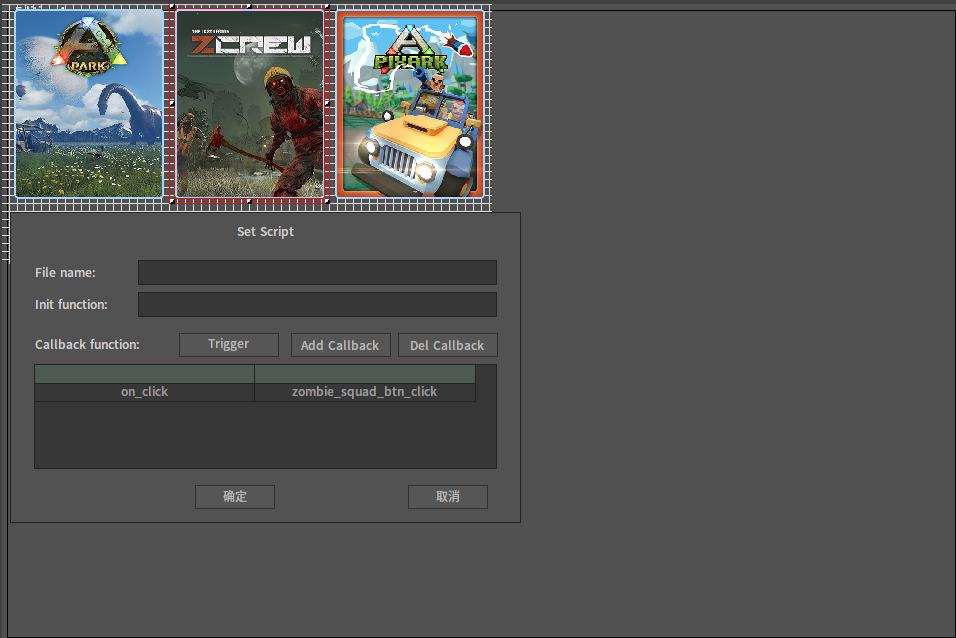

3D UI文件和普通UI文件没有区别，都可以用UI编辑器进行编辑。

image-20220715160033773

在这个示例中，点击任意游戏按钮，游戏名会显示在label控件的form.selected上，以下是3个游戏按钮的回调函数：

function ark_park_btn_click(self)
    local form = self.ParentForm
    form.selected_lab.Text = nx_widestr("ArkPark Game")
end

function zombie_squad_btn_click(self)
    local form = self.ParentForm
    form.selected_lab.Text = nx_widestr("ZombieSquad Game")
end

function pix_ark_btn_click(self)
    local form = self.ParentForm
    form.selected_lab.Text = nx_widestr("PixArk Game")
end

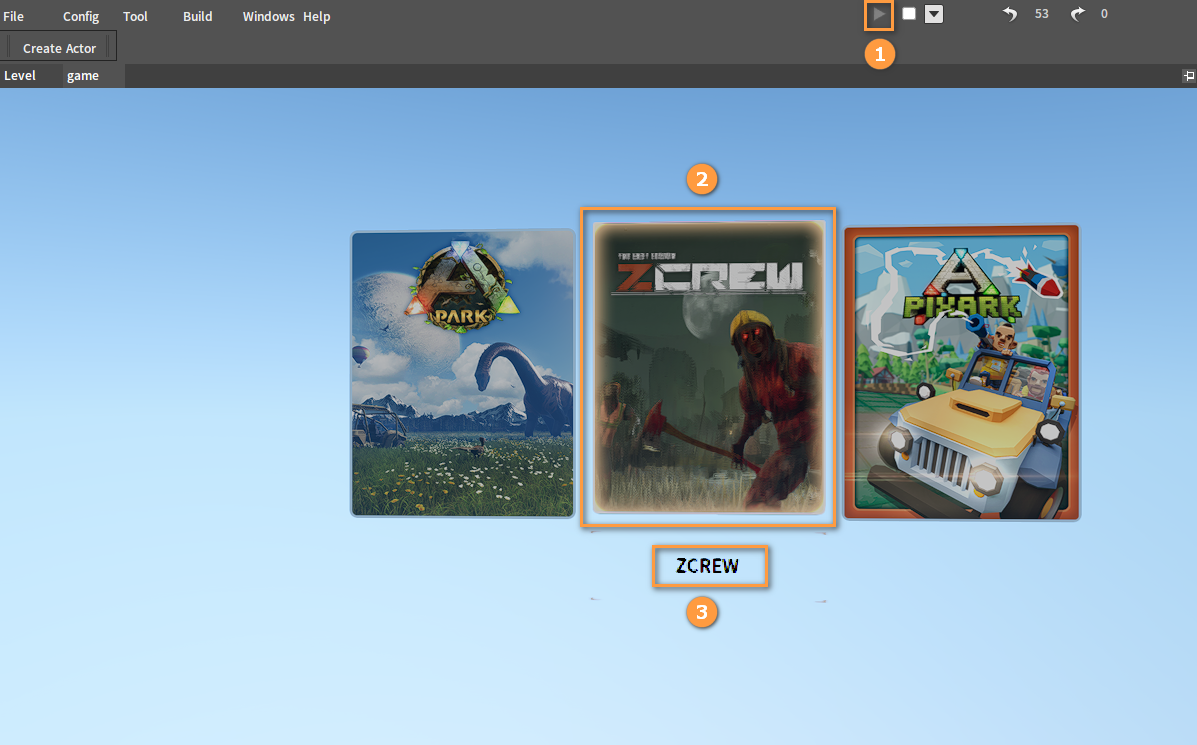

在编辑器中点击Play按钮进入游戏场景，点击图片，游戏名称会在图片下方显示。

image-20220715160323442
