模型描边

概述

在3D场景中选中一个3D模型时，有时需要通过其外观变化来表现一定的交互。例如，在游戏中或是在编辑器中选择模型时，希望模型轮廓发出亮光来表示已被选中，通常就需要通过模型描边来实现，下图为模型描边效果的示例图。

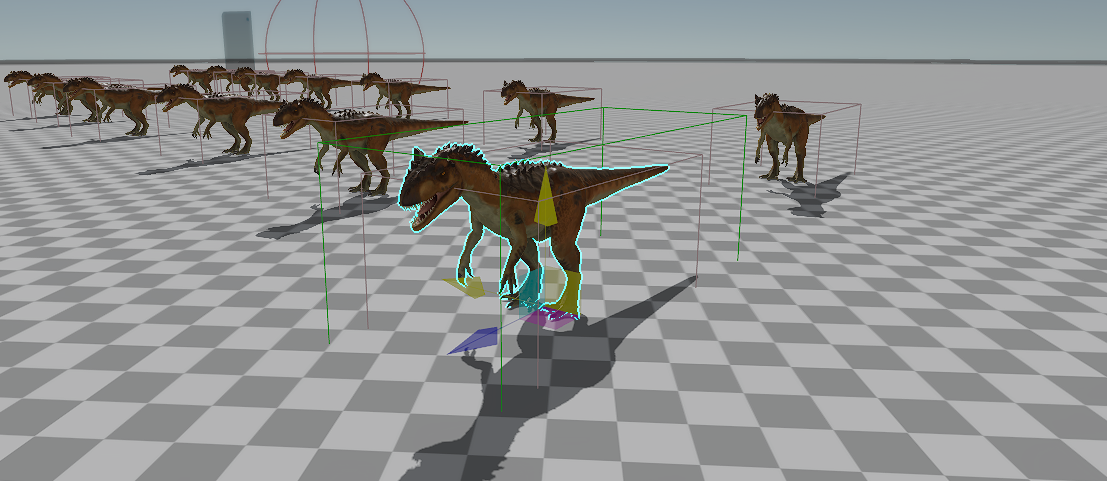

Outline

在引擎中开启模型描边效果

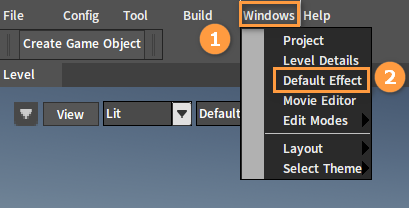

在编辑器中，依次点击菜单栏窗口（Windows） -> 默认效果（Default Effect）来打开默认效果窗口。

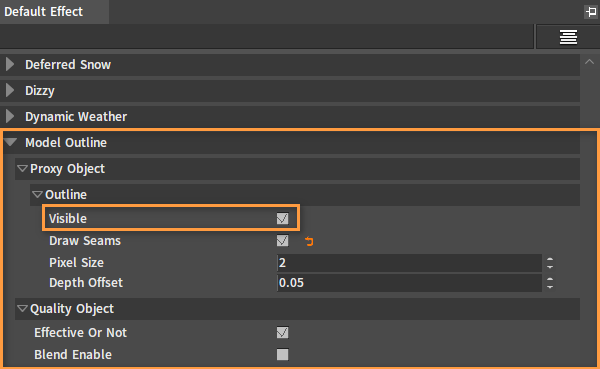

在默认效果（Default Effect）窗口中，找到模型描边（Model Outline），在该选项中可设置模型描边效果，勾选是否可见（Visible）开启该效果。

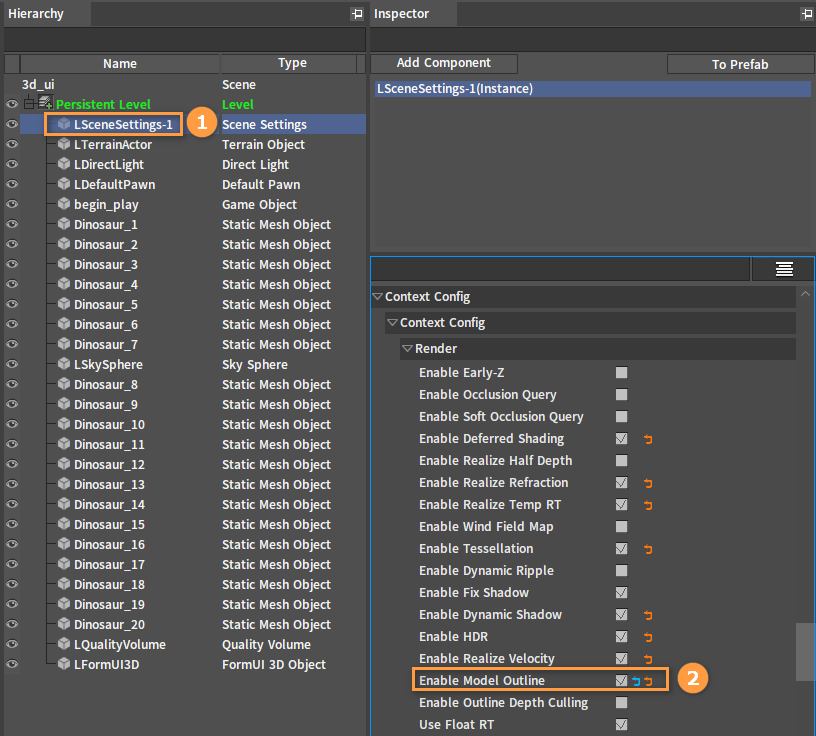

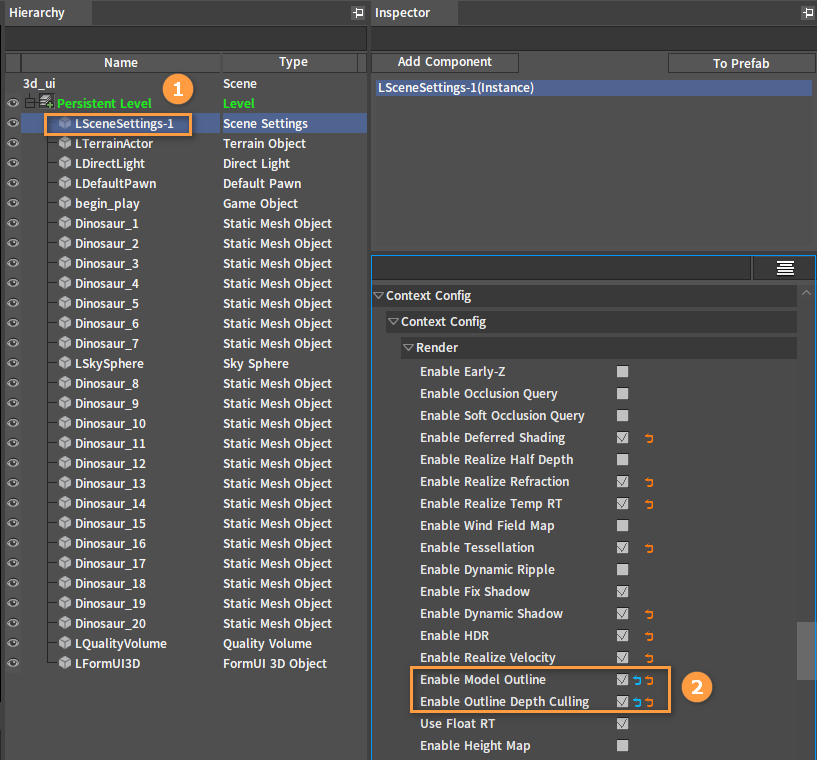

在大纲（Hierarchy）面板中选中LSceneSettings-1，然后在观察器（Inspector）面板中勾选上下文配置（Context Config）下的启用模型描边（Enable Model Outline）。

使用代码开启模型描边

在游戏中可以通过代码来开启模型描边。首先获取这个模型对象的材质列表，然后为其所用到的每个材质开启描边效果，开启描边需要设置如下四个属性：

启用描边（OutlineEnable），需要传入字符串形式的true或者false。
描边颜色（OutlineColor）。
描边扩张度（ExpandSize），如果给出数值为0则默认不扩张。

if nx_name(visual) == "Model" then
    if nx_find_method(visual, "GetMaterialNameList") then
        local material_table = visual:GetMaterialNameList()

        for i = 1, table.getn(material_table) do
            visual:SetCustomMaterialValue(material_table[i], "OutlineEnable", nx_string(enable))
            visual:SetCustomMaterialValue(material_table[i], "OutlineColor", "0.2, 0.95, 1.0")
            visual:SetCustomMaterialValue(material_table[i], "ExpandSize", "0.0")
        end
    end

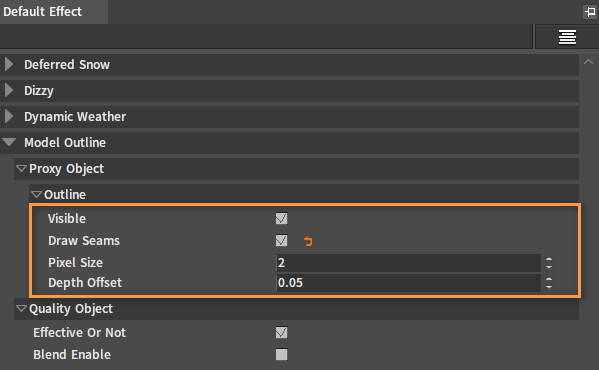

通过修改默认效果（Default Effect）窗口中模型描边（Model Outline）的相关属性，可以看到不同的描边效果。

属性	说明
是否可见（Visible）	用于控制描边是否可见。

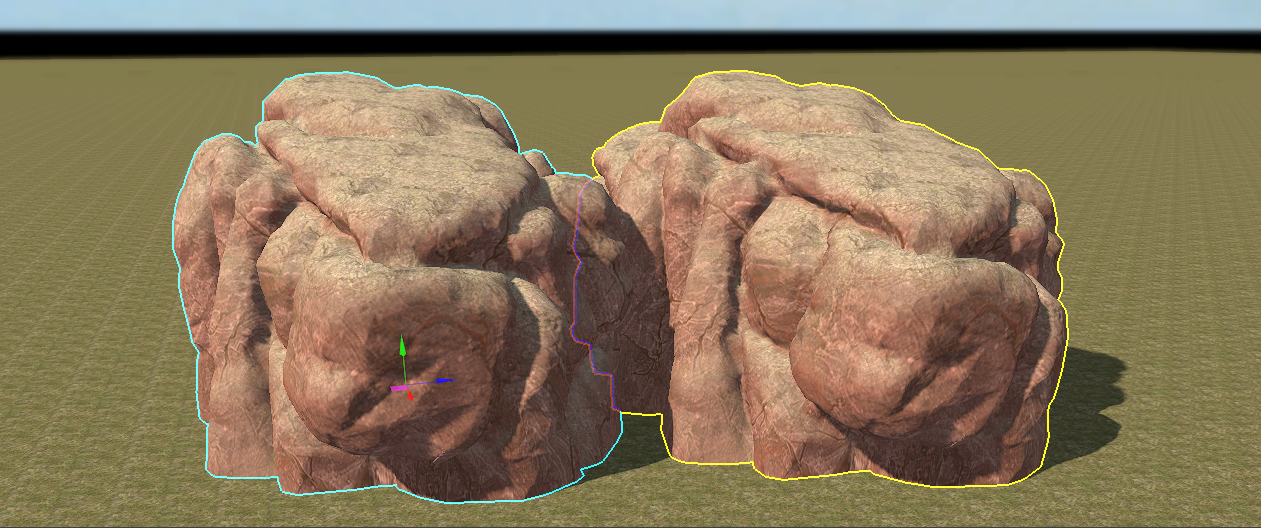

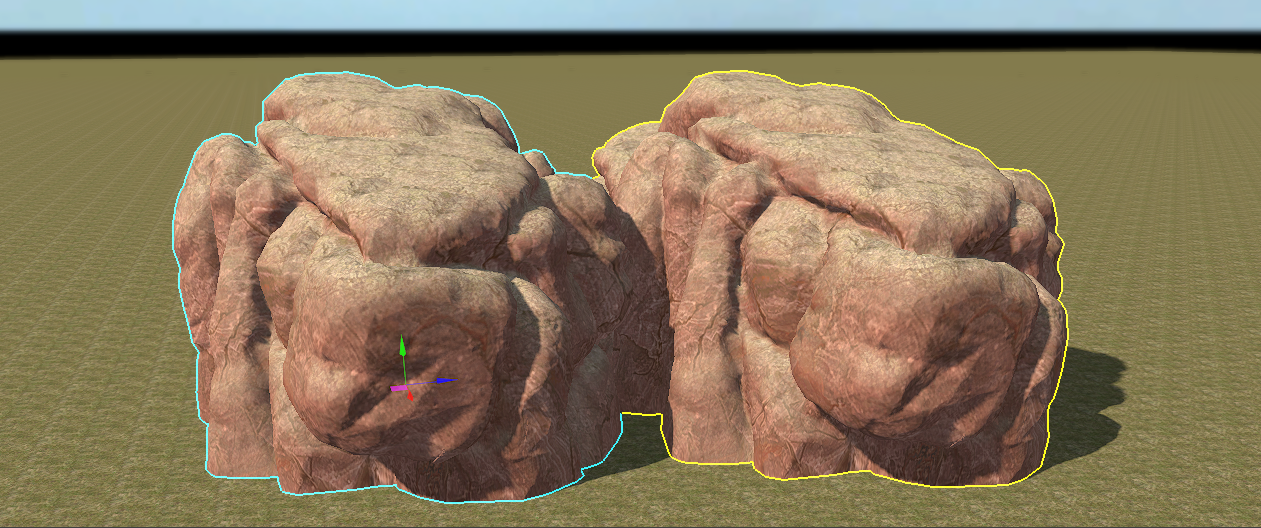

绘制接缝（Draw Seams）	绘制多个描边时，是否就模型重叠部分启用接缝。
像素宽度（Pixel Size）	描边的粗细。
深度偏移（Depth Offset）	模型描边在深度测试时的偏移值（该属性用于调整深度剔除效果）。

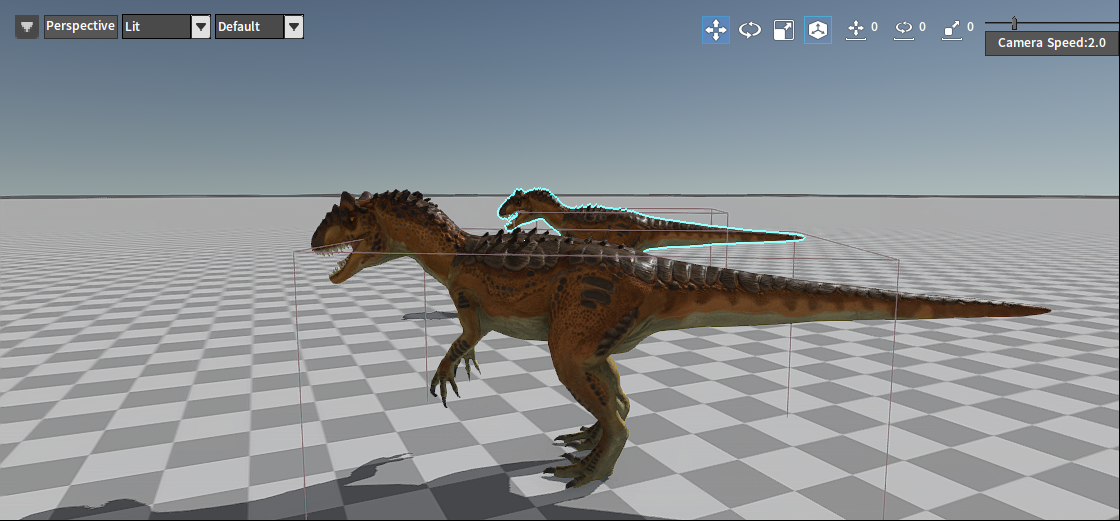

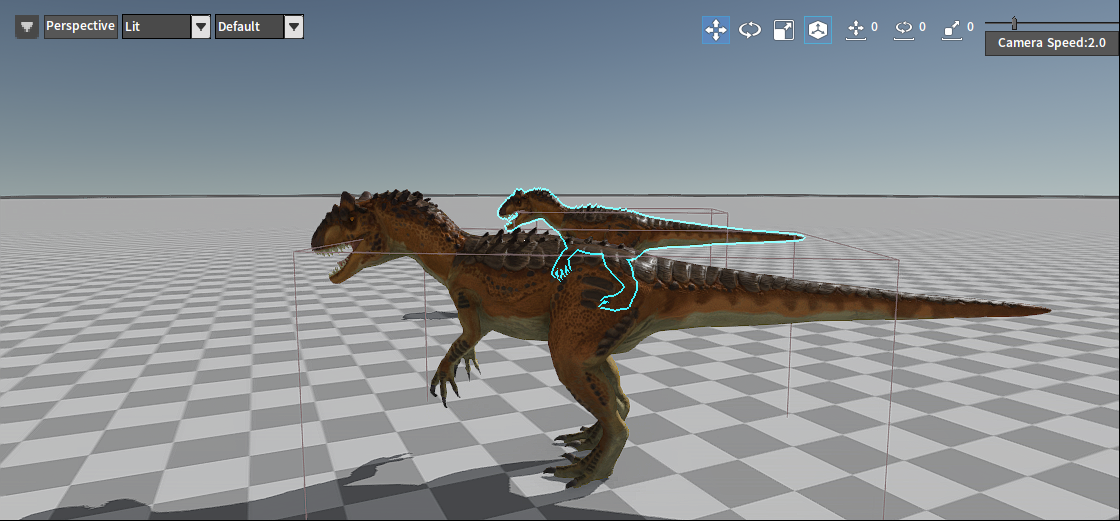

使用深度剔除效果需先在大纲（Hierarchy）面板中选中LSceneSettings-1，然后在观察器（Inspector）面板中的上下文配置（Context Config）下勾选启用描边深度剔除（Enable Outline Depth Culling）来启用深度剔除效果。
