基于Rig的动画重定向

概述

通过为不同的动画集配置相同的重定向Rig资产，可以让动作在动画集之间相互转换。所谓的Rig资产是一种包含了一系列节点的层级物件。它作为一种“媒介”，将自身的节点与骨骼进行绑定，从而为不同骨架建立骨骼间的映射关系。

工作流程

注：两个角色，一个作为源，另一个则作为目标。

打开动画编辑器，进入对源的动画编辑窗口中，依次点击菜单栏的窗口（Window） -> 重定向管理器（Retargeting Manager）来打开重定向管理器。

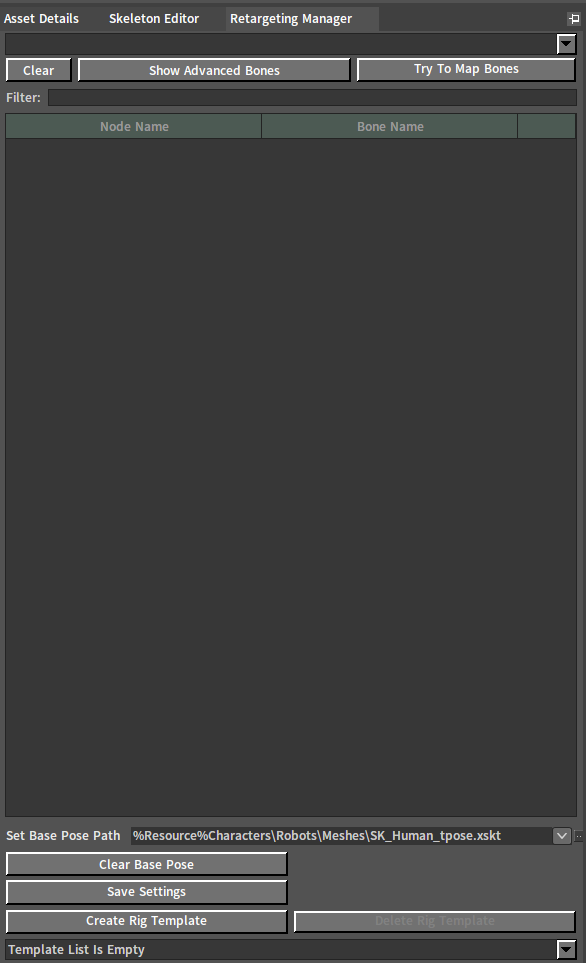

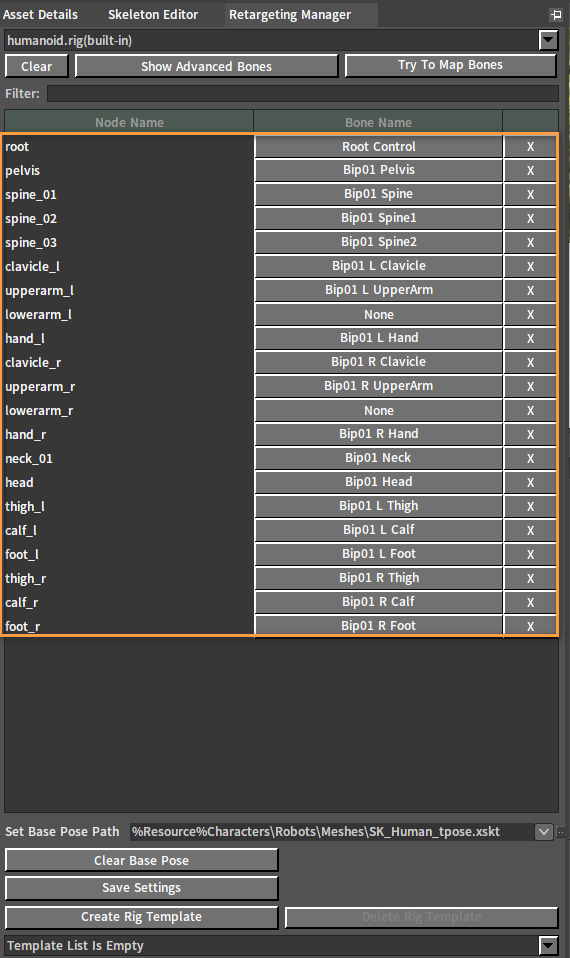

在重定向管理器（Retargeting Manager）中第一行的下拉菜单中选择humanoid_rig(built-in)资产。

配置Rig节点与角色骨骼间的映射关系。

上方一行工具按钮可用于辅助编辑。

名称	说明
清除（Clear）	用于快速清空映射关系
显示进阶骨骼（Show Advanced Bones）	可以在显示主干或完整Rig结构间切换，也可以进行快速配置，快速查看转换效果
尝试匹配（Try To Map Bones）	可以自动快速匹配节点和骨骼

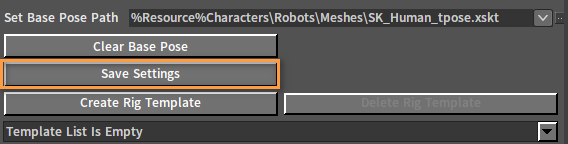

点击保存重定向配置（Save Settings）按钮可保存编辑后的配置。

重复以上步骤为目标完成Rig的相关配置。

源和目标的Rig相关配置完成后，在打开目标的动画编辑器中依次点击菜单栏的文件（File） -> 通过重定向创建（Create By Retargeting）来创建动画资产。

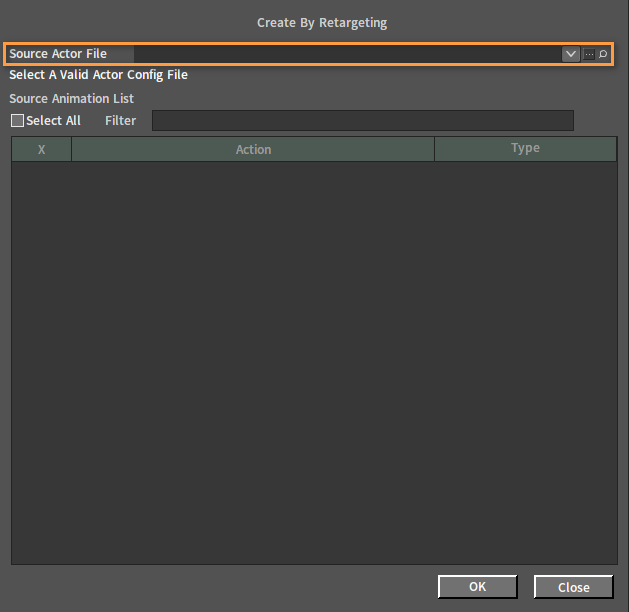

在源组合体文件（Source Actor File）中选择源角色。

注：如果Rig设置不匹配，在面板上会有相应的消息提示，此时需进行调整。

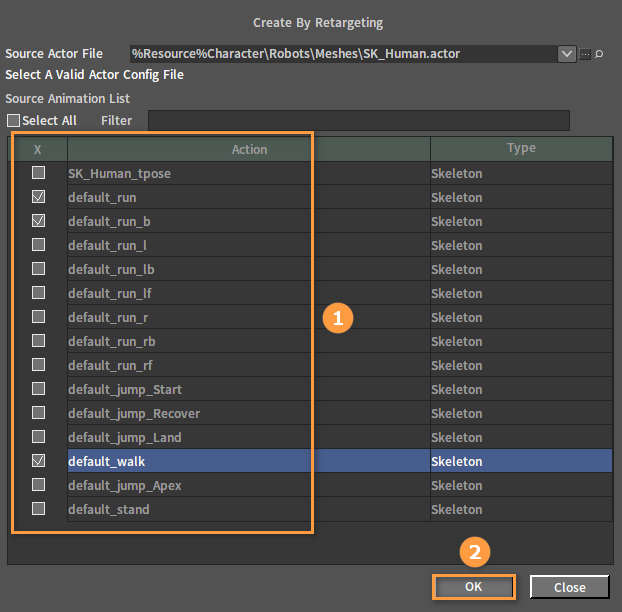

选中源后，如果动画集中的Rig设置相互匹配，则下方列表中将罗列所有源动画集中的XSKT原始动画。勾选待转换动画，然后点击确认按钮开始转换，此时选中的动画将被添加至目标动画集中。

转换质量的改善

通过运行时的动作重定向功能

转换后的动画可能在若干骨骼上与目标的长度不匹配，这时需要使用运行时的动作重定向功能进行修正。

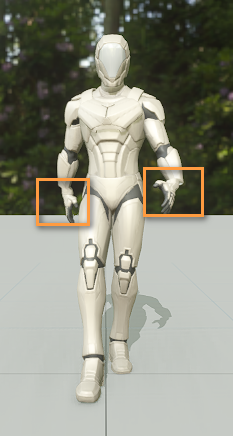

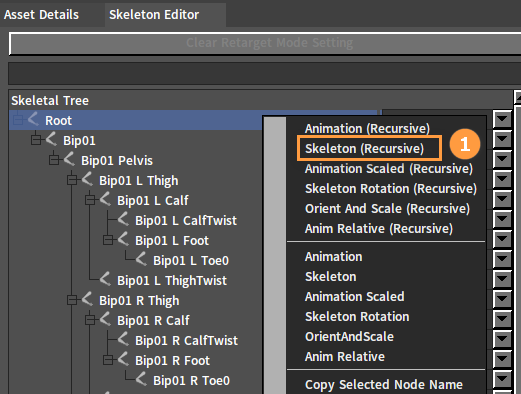

部分骨骼可以看到明显的错位。这时在骨架编辑器中将相应骨骼设为骨架重定向模式即可修复。例如，将除Root和Pelvis之外的骨骼递归地设为骨架重定向模式，在骨架树中右键Root骨骼选择骨架（递归），最后将Root、Bip01和Bip01 Pelvis三根骨骼设为动画重定向模式。

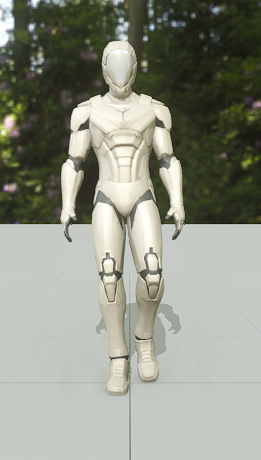

修复后：

通过设置重定向基础姿势

为达到更佳的转换结果，应该为源和目标设置尽可能一致的基础姿势。提高转换的可控性和转换质量。如果动画的基础骨架差异较大，可在重定向过程中增加该步骤。

创建重定向基础姿势

可以通过两种方式来创建重定向基础姿势。一种是通过3Ds Max或Maya之类的DCC工具在原始资源的基础上进行调整并导出为Flexi的动画资源（保证第0帧为想要的基础姿势）；另一种是通过动画编辑器内的编辑导出工具。

第一种方法优点是对姿势的控制更精准；缺点是相对繁琐，需要有一定DCC工具使用能力，还需要具有两种工具间切换原始资源的能力。第二种方法，优点是方便快捷；缺点是目前在引擎编辑器中修改姿势不太直观可控。

下面介绍使用第二种方式的步骤：

分别编辑源和目标用于骨架的XSKT动画。

在组合体编辑器（Actor Editor）下的动作列表（Action List）中双击tpose进入该动画的编辑窗口。

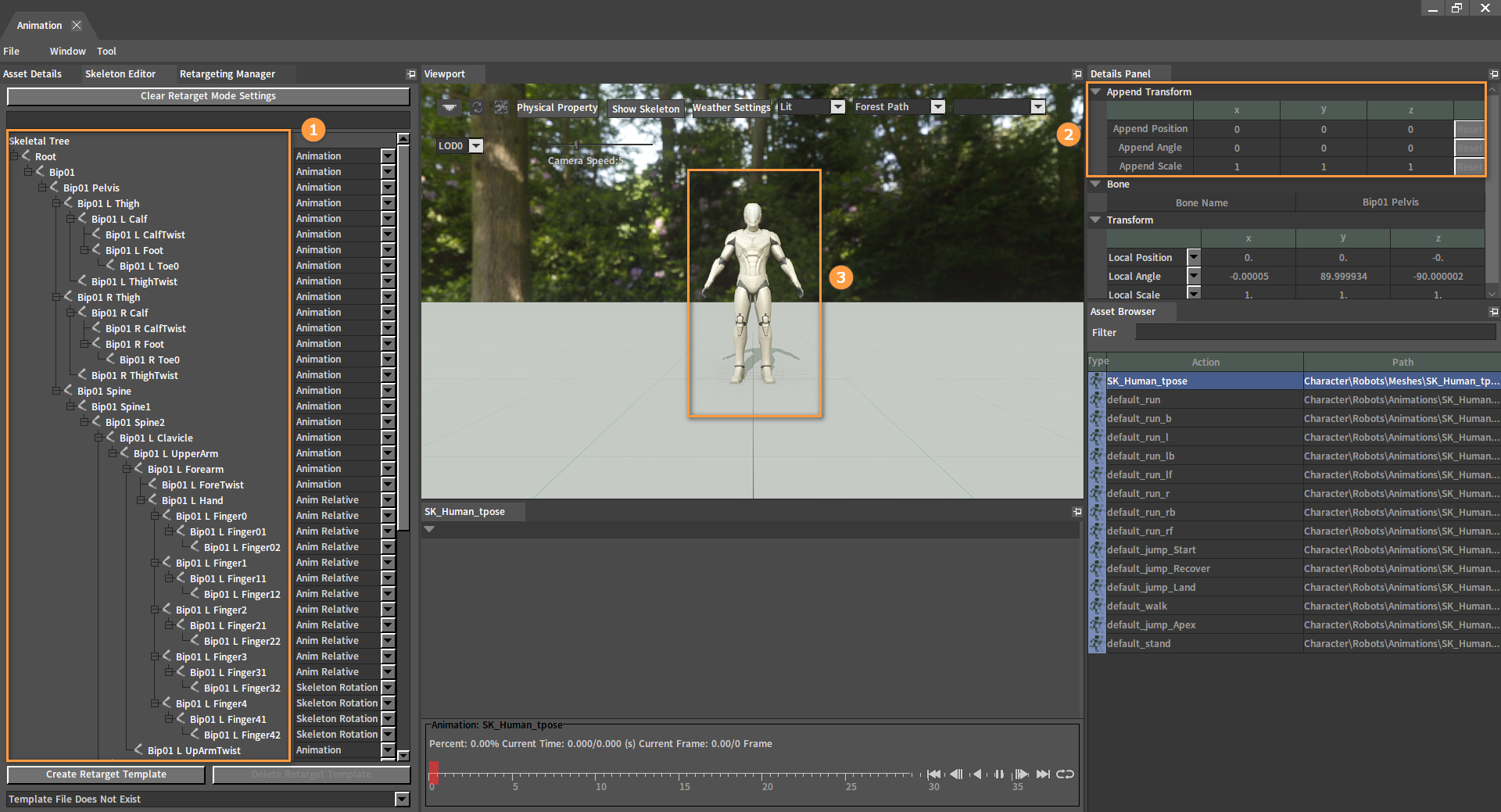

在骨架编辑器中调整相应骨骼的附加变换（Append Transform），尽可能将源和目标中的基础姿势调整一致。

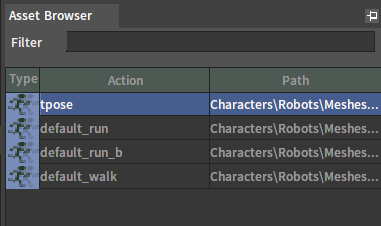

调整完后，在资产浏览器中右键该动画，选择导出骨架（Export Skeleton）可导出修改后的动画。

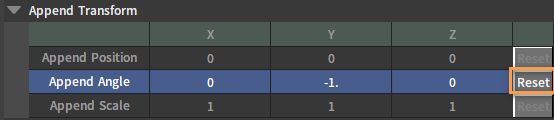

导出后需还原原动画中对附加变换值的修改。

设置重定向基础姿势

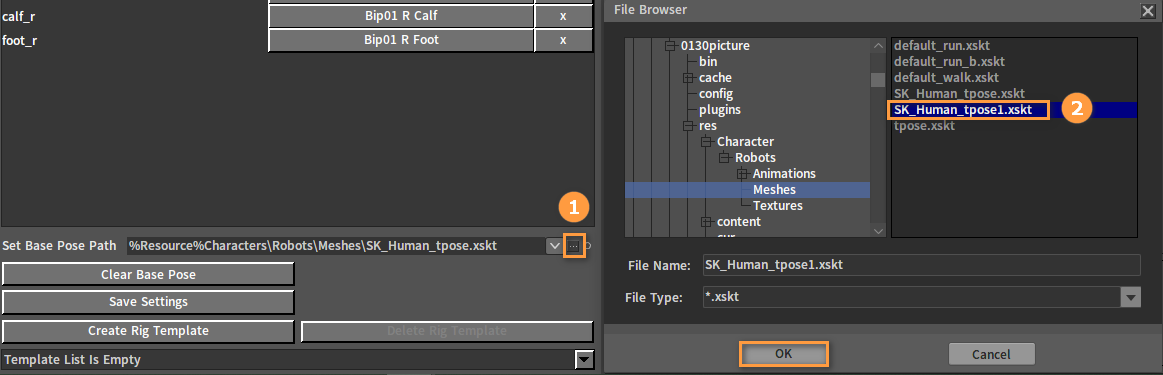

分别为源和目标设置基础姿势资产。在设置基础姿势路径（Set Base Pose Path）处选择刚才修改后导出的动画，重定向工具将使用资产的第0帧作为基础姿势。

如果不再需要使用基础姿势，可以使用清除基础姿势（Clear Base Pose）按钮将其清除。不设置重定向基础姿势，程序则将使用动画关联到的原始骨架作为重定向基础姿势。
