扭曲修改器

最近更新时间：2024-01-08

概述

扭曲修改器（Twist Modifier）可围绕指定轴旋转所选定的骨骼链。

节点使用

在动画树编辑器（Anim Tree Editor）中，右击编辑区域空白处打开节点选择面板，展开骨骼控制（Skeleton Control），选择扭曲修改器（Twist Modifier），创建一个扭曲修改器（Twist Modifier）节点。

创建完成：

为扭曲修改器（Twist Modifier）节点配置合适的输入/输出。

扭曲修改器（Twist Modifier）节点的输入和输出姿势都是网格空间（Mesh Space）的，节点之间连接时会自动添加空间转换节点。如下图所示：

Example

节点属性

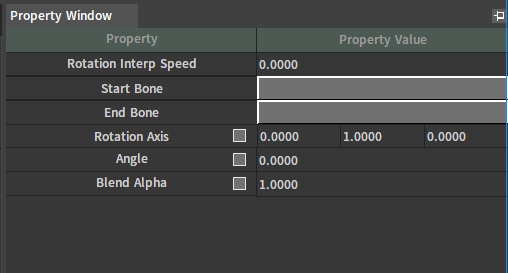

选中扭曲修改器（Twist Modifier）节点后，可在属性窗口（Property Window）看到该节点的各项属性。

属性	说明
旋转插值速度（Rotation Interp Speed )	该属性值若大于0，当角度（Angle）修改后，会以指定速度向目标角度（Angle）插值，值越大速度越快。
起始骨骼（Start Bone）	用于指定骨骼链，起始骨骼（Start Bone）和结束骨骼（End Bone）必须在一条骨骼链上，否则没有效果。
结束骨骼（End Bone）	用于指定骨骼链，起始骨骼（Start Bone）和结束骨骼（End Bone）必须在一条骨骼链上，否则没有效果。
旋转轴（Rotation Axis）	指定旋转轴，骨骼链中的每一个骨骼点都会绕着指定轴旋转。勾选后代表该属性使用动画向量参数，下拉列表指定从哪个参数中获取参数控制量。
角度（Angle）	旋转的角度。勾选后代表该属性使用动画浮点参数，下拉列表指定从哪个参数中获取参数控制量。
混合强度（Blend Alpha）	该属性值越大，扭曲效果器的效果则越强，0则完全没有效果。勾选后代表该属性使用动画浮点参数，下拉列表指定从哪个参数中获取参数控制量。

备注

设置起始骨骼（Start Bone）和结束骨骼（End Bone）的具体步骤：

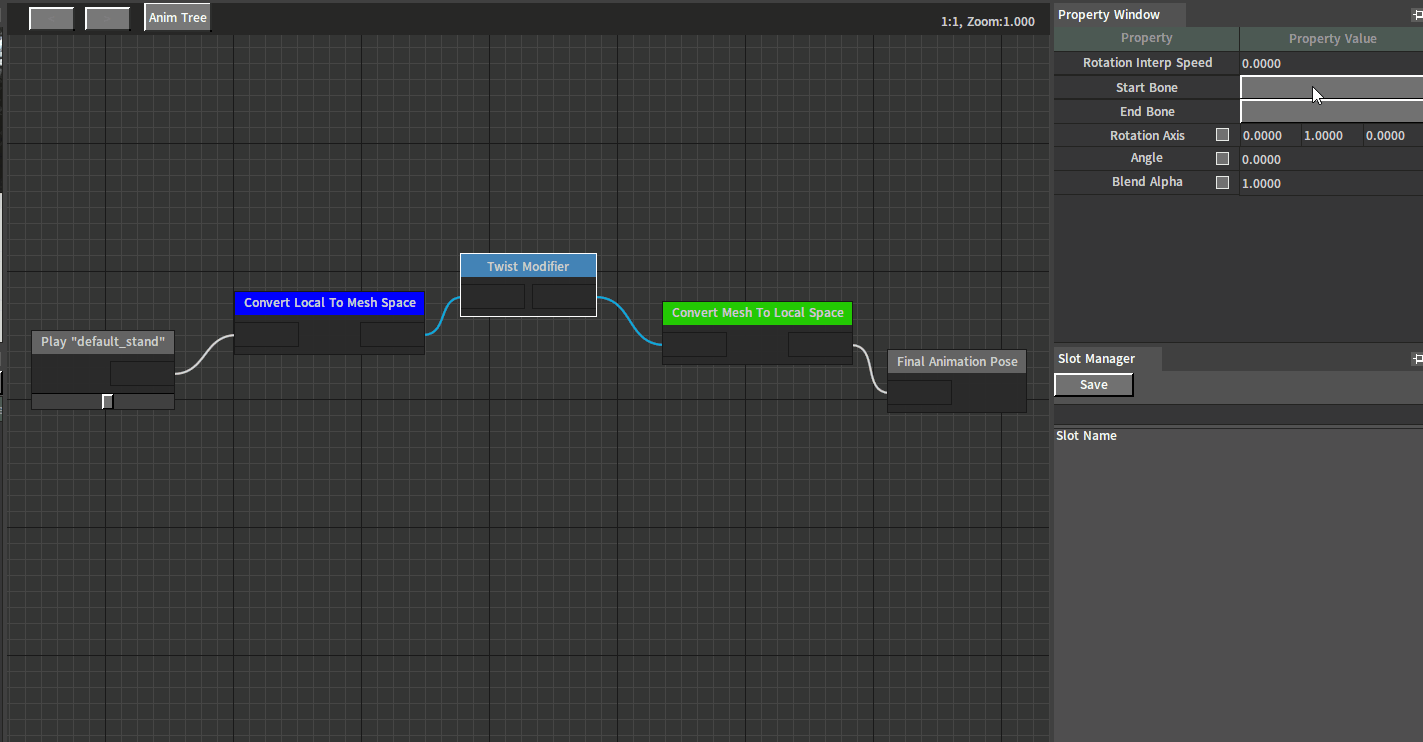

点击，在弹出的骨架树（Skeleton Tree)窗口中，双击所要选择的骨骼。

SelectBone

示例

以下为使用扭曲效果器（Twist Modifier）节点的一个简单示例。

创建组合体

参考Actor组装文档，创建一个组合体（Actor）（.actor），包含SK_Human_tpose和default_stand动画资产。

配置动画树

在该组合体编辑器（Actor Editor）的动作列表（Action List）中双击一个骨架资产打开动画编辑器（Animation Editor）。

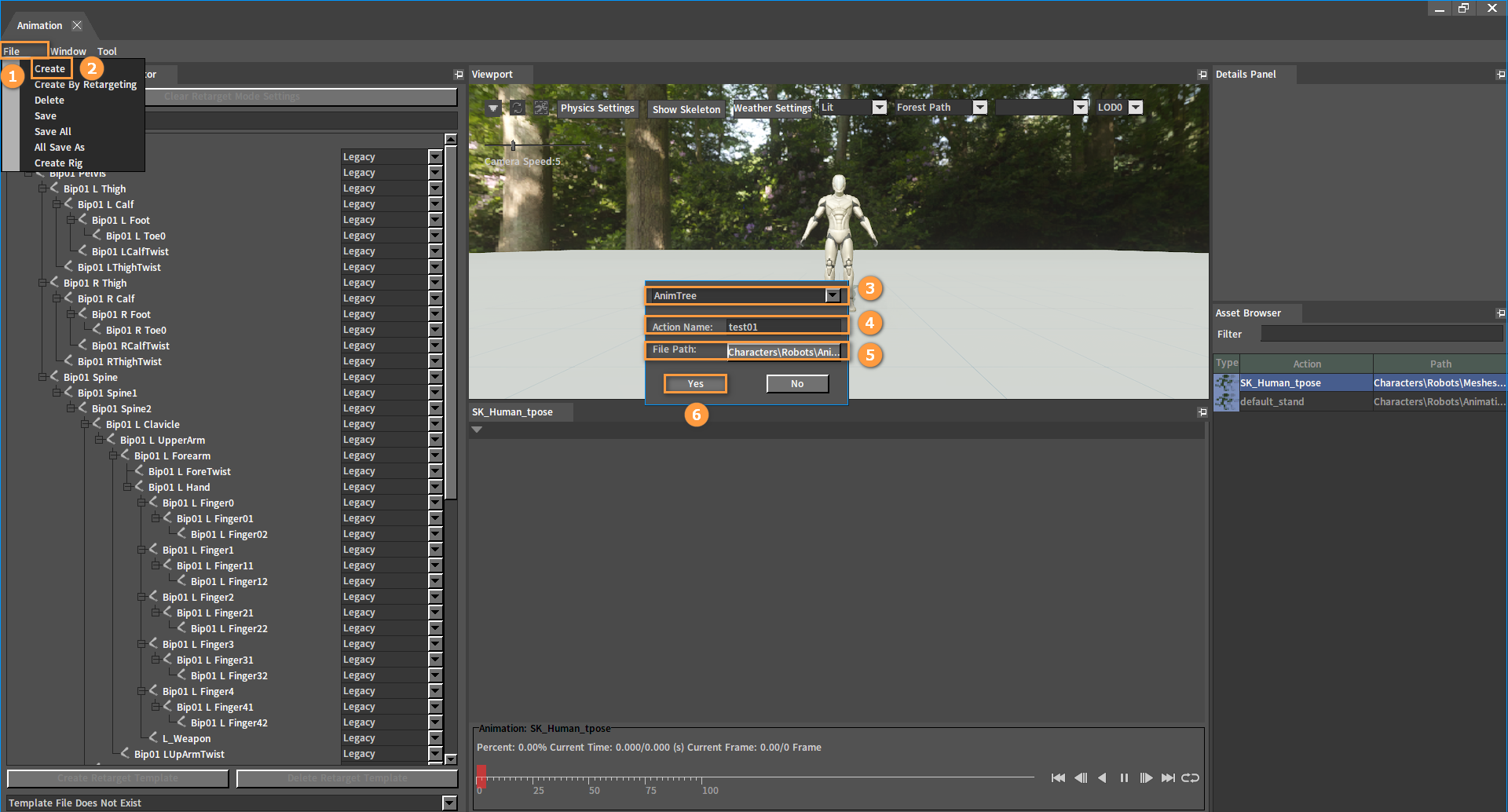

创建一个动画树。在打开的动画编辑器（Animation Editor）中，依次点击菜单栏文件（File）-> 创建（Create），在弹出的窗口中点击下拉框选择动画树（AnimTree），为其命名并选择创建路径，点击是（Yes）完成创建并进入到动画树编辑器（Anim Tree Editor）。
