动画插槽

最近更新时间：2023-09-21

概述​

插槽（Slot）可以在动画树（Animation Tree）中作为一个节点使用，播放动态的动作（如攻击动作），将动画树外部播放的动画姿势插入动画树以供其他节点使用。插槽通常和蒙太奇一起使用。

创建插槽​

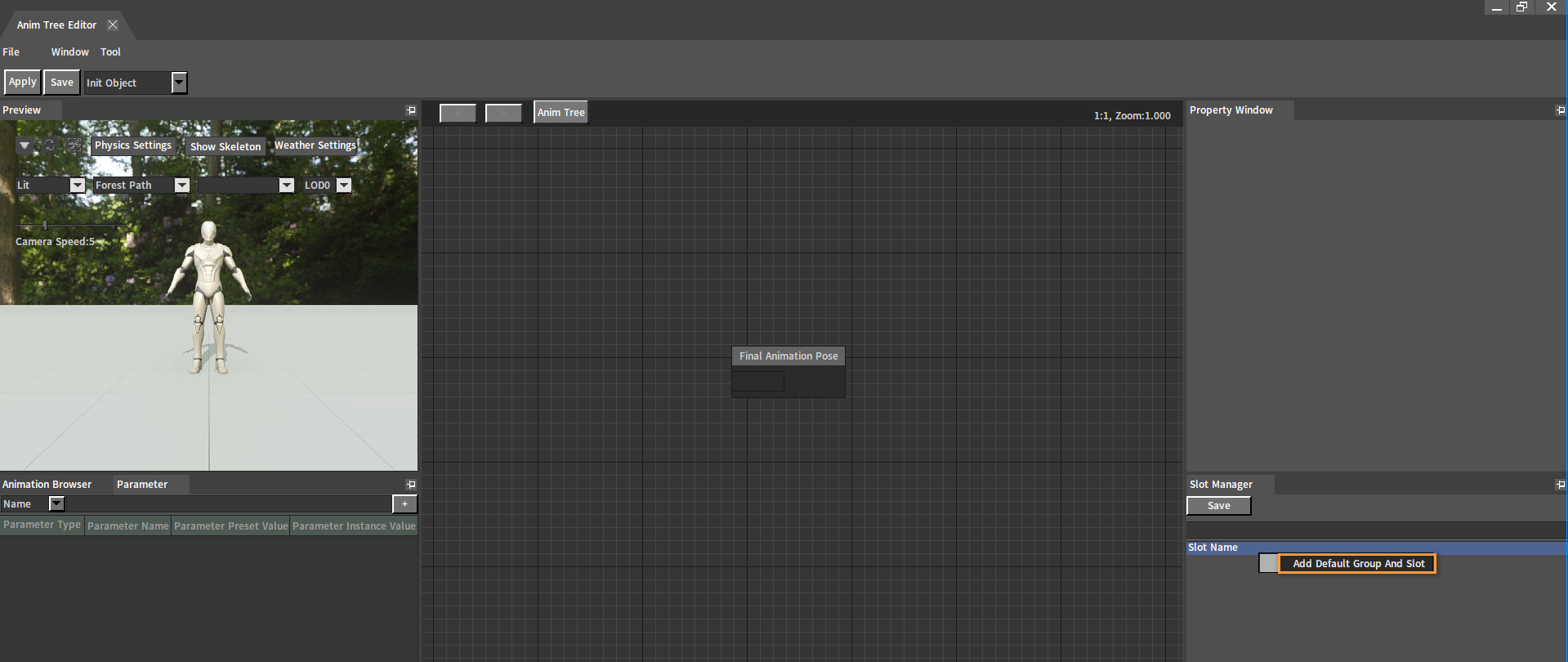

在动画树编辑器（Anim Tree Editor）中的插槽管理器（Slot Manager）中右击插槽名称（Slot Name），选择添加默认组和插槽（Add Default Group And Slot）来添加一个插槽组和插槽。

image-20230828161759493

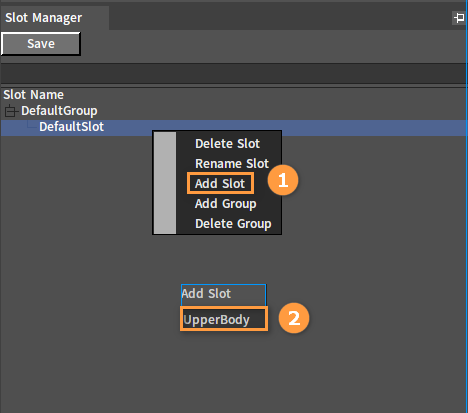

添加新的插槽，需右击默认组（DefaultGroup）或者默认插槽（DefaultSlot），然后选择添加插槽（Add Slot），在弹出的窗口中输入插槽名称后按Enter键完成添加。

image-20230828163501822

添加完成：

image-20230828163541559

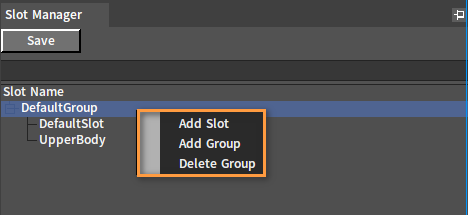

右击默认组（DefaultGroup）打开快捷菜单。

image-20230828163636662

名称说明
添加插槽（Add Slot）添加新的插槽。
添加分组（Add Group）添加新的插槽组。
删除分组（Delete Group）删除选中的插槽组。

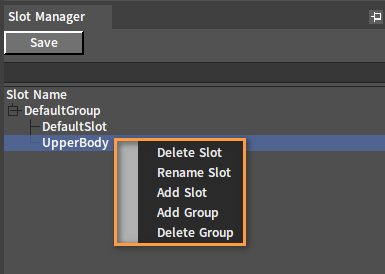

右击插槽打开快捷菜单。

image-20221122162814108

名称说明
删除插槽（Delete Slot）删除选中的插槽。
重命名插槽（Rename Slot）对选中的插槽进行重命名。
添加插槽（Add Slot）添加新的插槽。
添加分组（Add Group）添加新的插槽组。
删除分组（Delete Group）删除选中的插槽组。

修改插槽后，点击插槽管理器（Slot Manager）中的保存（Save）按钮。

image-20230215144054722

节点使用​

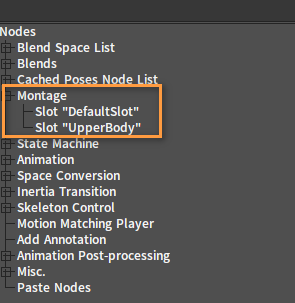

在动画树（Anim Tree）空白处右键打开节点选择面板，展开蒙太奇（Montage）分类并从中选取插槽。

image-20220909114823988

添加完成：

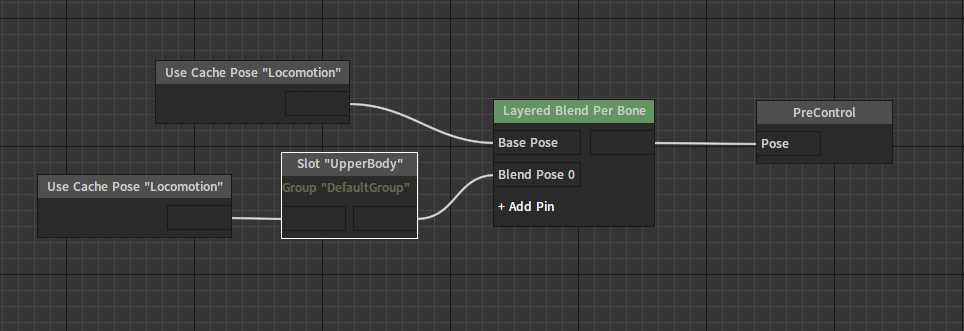

插槽（Slot）节点常与逐骨骼分层混合（Layered Blend Per Bone）节点配合，以实现角色上下半身动作合成，例如：

image-20230828164803723

在动画树（Animation Tree）外部没有输入时，插槽（Slot）节点UpperBody引脚的输入即为输出，角色输出Locomotion动画。

当外部有输入时，节点的输出将切换为外部输入，角色的上半身被输入动画替换。

属性​

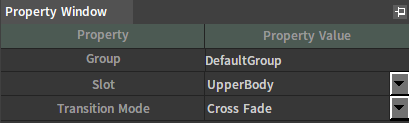

选中插槽（Slot）节点后，可以在属性窗口（Property Window）中看到该节点的各项属性。

属性说明
组（Group）插槽组。
插槽（Slot）选择插槽。
过渡模式（Transition Mode）选择播放插槽节点时的过渡模式。
  • 交叉淡入淡出（Cross Fade）：原动画权重逐渐减少，新动画权重逐渐增加。
  • 惯性过渡（Inertia Transition）：在过渡开始时保留原动画的惯性，过渡中原动画惯性逐渐消失。

插槽组​

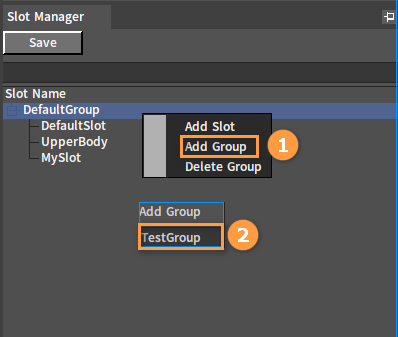

所创建的插槽都会归属于插槽组中，在创建第一个插槽的时候，该插槽会自动创建于一个默认分组（DefaultGroup）下。要创建一个新的插槽组，右击插槽管理器（Slot Manager）中的插槽组或插槽选择添加分组（Add Group），输入名称后按Enter键完成创建。

image-20230914133113574

创建完成：

image-20230914133141712

插槽组可用于插槽的分类，同组的插槽也会相互影响，当播放一个组内动画的时候，可通过脚本或者C++项目调用来选择是否停下组内其他动画。

向动画树插槽插入动画​

通过BlendAction接口将default_Attack01攻击动画插入到动画树中的UpperBody插槽中。

actor:BlendAction("default_Attack01", false, false, true, 1.0, true, "UpperBody", true)

示例​

有关插槽（Slot）节点的使用可参考逐骨骼分层混合节点中的示例。
