逐骨骼分层混合节点

最近更新时间：2023-10-07

概述

逐骨骼分层混合（Layered Blend Per Bone）能够在基础姿势上使用逐骨骼的掩码叠加多层姿势，常用于实现角色不同部位受不同动画驱动的这类需求。逐骨骼分层混合（Layered Blend Per Bone）允许将输入姿势定义为影响不同骨架区域的层，并对这些层进行加权混合，例如可用于角色在行走中播放不同的上半身动作。

节点使用

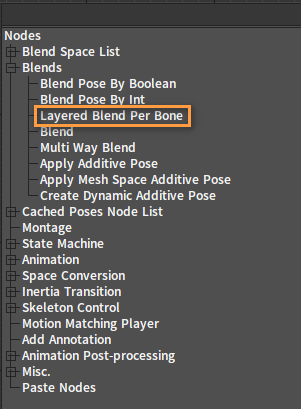

在动画树（Anim Tree）空白处右键打开节点选择面板，展开混合（Blends）分类，从中选取逐骨骼分层混合（Layered Blend Per Bone）。

添加完成：

点击节点上添加引脚（Add Pin）可以为其添加新的引脚。

添加引脚完成：

然后可以继续为节点配置合适的输入/输出。

属性

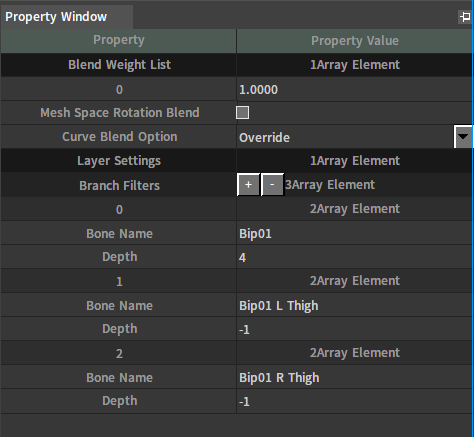

选中逐骨骼分层混合（Layered Blend Per Bone）节点后，可在属性窗口（Property Window）看到该节点的各项属性。

属性	说明
混合权重列表（Blend Weight List）	设置每层的权重。
网格空间旋转混合（Mesh Space Rotation Blend）	是否在网格空间混合旋转。
曲线混合选项（Curve Blend Option）	设置曲线混合行为来控制动画层的混合方式。 覆盖（Override）：输入姿势序号高的曲线覆盖序号低的曲线。 不覆盖（Do Not Override）：输入姿势序号高的曲线不覆盖序号低的曲线。 权重归一化（Weight Normalization）：将各路姿势的权重归一化后对曲线加权平均。 按权重混合（Blend By Weight）：按各路姿势的权重加权平均。 使用基础姿势的值（Use Base Pose Value）：使用第一路输入姿势的曲线。 使用最大值（Use Max Value）：使用各路曲线的最大值。 使用最小值（Use Min Value）：使用各路曲线的最小值。
层设置（Layer Settings）	层设置骨骼权重掩码，每层代表对应的混合姿势，有多少个混合姿势的输入就有多少层。每层可以配置多个分支，每个分支可以指定一根骨骼作为分支的根，一个深度值作为这个分支的过渡深度。当深度小于等于0时，该骨骼及其子骨骼不进行混合，应用基础姿势。当深度大于0时，该骨骼及其所有子骨骼与基础姿势进行混合，随着深度的增加逐渐增加混合姿势的混合权重。

示例

以下是使用逐骨骼分层混合（Layered Blend Per Bone）节点，让角色下半身移动时，上半身做攻击动作的简单示例。

本示例是在角色快速入门示例的基础上完成的。

添加动画

为原组合体（SK_Human.actor）添加攻击动画（default_Attack01.xskt）。

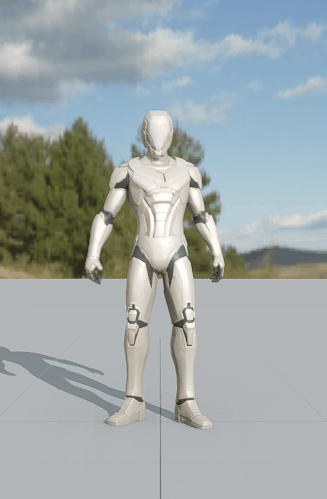

添加的攻击动画：

编辑动画资产

在组合体编辑器（Actor Editor）中双击添加的攻击动画（default_Attack01）打开动画编辑器（Animation Editor），进入到该动画资产的编辑界面。在资产细项（Asset Details）面板中，设置混入时间（Blend In Time）为0.2，混出时间（Blend Out Time）为0.3，使动作自然切换。

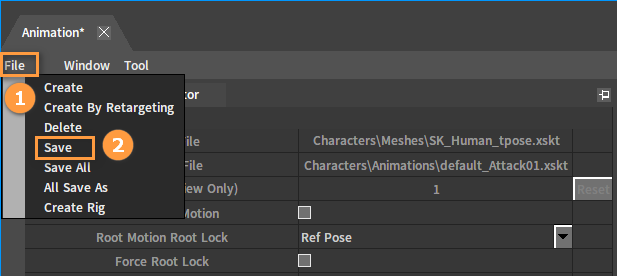

依次点击菜单栏文件（File） -> 保存（Save）保存修改。

配置动画树

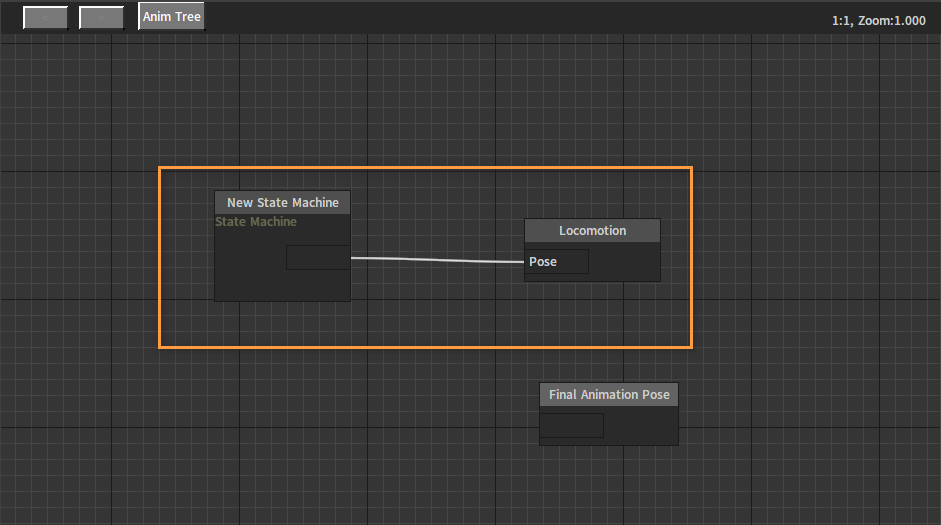

在角色快速入门所创建的动画树中继续添加一个缓存姿势节点，修改其名称为Locomotion，并将状态机节点连接到该缓存姿势节点上。

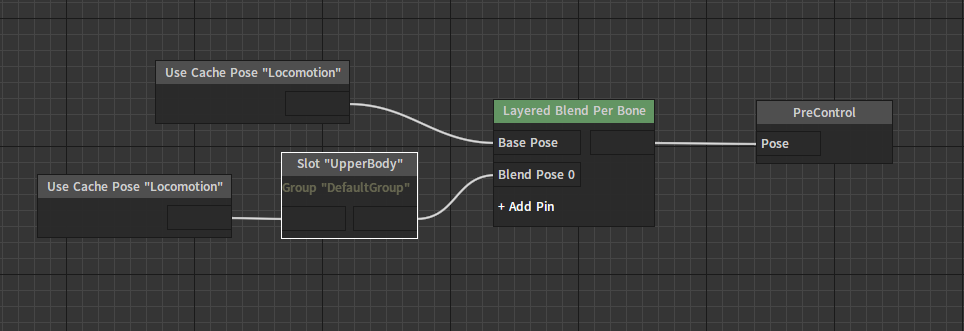

在插槽管理器（Slot Manager）中添加一个UpperBody插槽，然后添加一个逐骨骼分层混合（Layered Blend Per Bone）节点、一个UpperBody插槽节点和两个使用缓存姿势“Locomotion”（Use Cache Pose "Locomotion"）节点，并按照下图将各个节点连接起来。

注：有关插槽节点的使用可参考动画插槽。

选中逐骨骼分层混合（Layered Blend Per Bone）节点，在属性窗口（Property Window）中点击 按钮添加三层。

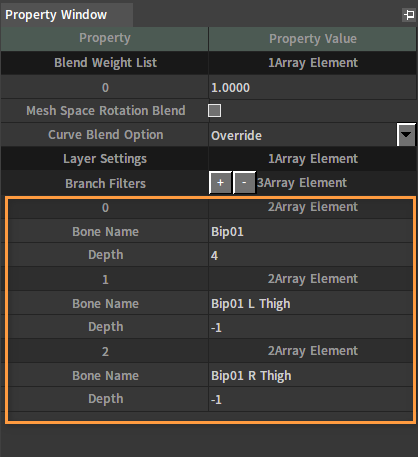

按照下图，为这三层分别填写骨骼名称（Bone Name）和深度（Depth），从而来指定该混合节点影响的骨骼。

需要混合的攻击动画，也就是上半身为攻击动作，下半身不进行混合。Bip01骨骼，深度为4（大于0）控制该骨骼及其子骨骼与基础姿势进行混合。

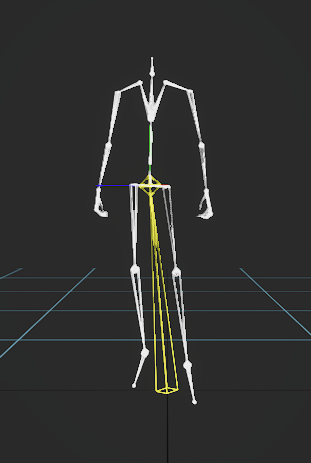

Bip01骨骼（黄色高亮）：

下半身为行走动作，所以下半身不进行混合。找到控制下半身的骨骼Bip01 L Thigh（左大腿）和Bip01 R Thigh（右大腿），将这两个骨骼混合深度设置为-1使得下半身不进行混合，保持行走动画下半身的动作。

Bip01 L Thigh骨骼和Bip01 R Thigh骨骼（橙色框）：

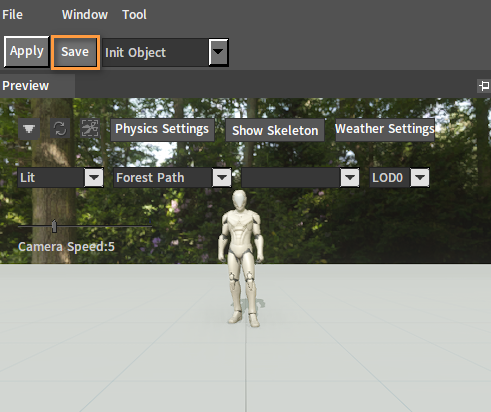

点击保存（Save）按钮。

输入设置

在角色快速入门输入设置中继续添加一个组合映射。点击组合映射列表（Combination Mapping List）旁的 按钮添加一个空的组合映射，然后设置其组合名称（Combination Name) 为Attack，键名（Key Name) 为Three。

编写脚本

继续编辑原脚本（controller.lua）。

在on_setup_input_component()函数中为人物绑定攻击回调，如下所示：

input_comp:AddCombinationBinding("Attack", IE_Pressed, true, false, true, "Attack_Pressed")

nx_callback(owner, "Attack_Pressed", "on_attack_pressed")

在回调函数on_attack_pressed()中混合攻击动画。

function on_attack_pressed(owner)
    local actor = character_get_actor(owner)
    if not nx_is_valid(actor) then
        return
    end

    actor:BlendAction("default_Attack01", false, false, true, 1.0, true, "UpperBody", true)
end

controller.lua：

--动画资源类型
AT_UNKNOWN = 0
AT_SKELETON = 1
AT_SKELETON_AS_ANIMSEQUENCE = 2
AT_ANIMSEQUENCE = 3
AT_MONTAGE = 4
AT_BLENDSPACE = 5
AT_BLENDSPACE1D = 6
AT_AIMOFFSETBLENDSPACE = 7
AT_ANIMTREE = 8

local IE_Pressed        = 0     --按键按下
local IE_Released       = 1     --按键抬起
local IE_Repeat         = 2
local IE_DoubleClick    = 3
local IE_Axis           = 4
local IE_MAX            = 5

local CAMERA_DISTANCE_CHANGE_SPEED = 0.5
local CAMERA_DISTANCE_MIN = -1
local CAMERA_DISTANCE_MAX = 50


--用于初始化
function on_begin_play(component)
    local owner = component.ActorOwner

    if nx_is_valid(owner) then
        local input_comp = owner.InputComponent

        if nx_is_valid(input_comp) then
            nx_bind_script(owner, nx_current())

            --第一个参数对应输入设置中的Axis Name
            --最后一个参数为自定义事件名
            input_comp:AddAxisBinding("MoveForward", true, false, true, "InputAxisEvent_MoveForward")
            input_comp:AddAxisBinding("MoveRight", true, false, true, "InputAxisEvent_MoveRight")
            input_comp:AddAxisBinding("Turn", true, false, true, "InputAxisEvent_Turn")
            input_comp:AddAxisBinding("LookUp", true, false, true, "InputAxisEvent_LookUp")
            input_comp:AddAxisBinding("AdjustCameraDis", true, false, true, "InputAxisEvent_AdjustCameraDis")

            input_comp:AddCombinationBinding("Attack", IE_Pressed, true, false, true, "Attack_Pressed")

            --第二个参数为AddAxisBinding中的最后一个参数，最后一个参数表示脚本中的函数名
            nx_callback(owner, "InputAxisEvent_MoveForward", "on_moveforward")
            nx_callback(owner, "InputAxisEvent_MoveRight", "on_moveright")
            nx_callback(owner, "InputAxisEvent_Turn", "on_turn")
            nx_callback(owner, "InputAxisEvent_LookUp", "on_lookup")
            nx_callback(owner, "InputAxisEvent_AdjustCameraDis", "on_adjust_camera_dis")

            nx_callback(owner, "Attack_Pressed", "on_attack_pressed")

            nx_callback(owner, "on_velocity_changed", "on_velocity_changed")

        end
    end

    nx_callback(component, "on_tick", "tick")
end


--用于发布
function on_end_play(component)
end

--获取actor
function character_get_actor(character)
    if nx_is_valid(character) then
        local mesh_component = character.MeshComponent

        if nx_is_valid(mesh_component) then
            local vis_base = mesh_component.VisBase

            if nx_is_valid(vis_base) and nx_is_kind(vis_base, "Actor") then
                return vis_base
            end
        end
    end

    return nx_null()
end

--获取spring_arm
function character_get_spring_arm(character)
    if nx_is_valid(character) then
        local spring_arm_component = character:FindComponentByClassName("LSpringArmComponent")

        return spring_arm_component
    end

    return nx_null()
end

--向前移动回调
function on_moveforward(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    --获得控制器Y轴角度
    local controller = owner.Controller

    if nx_is_valid(controller) then
        local yaw = controller.AngleY
        --获得向前方向
        local x, y, z = nx_function("ext_angle_get_forward_vector", 0.0, yaw, 0.0)

        --增加移动量

        owner:AddMovementInput(x, y, z, axis_value)
    end

    return 1
end

--向右移动回调
function on_moveright(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    --获得控制器Y轴角度
    local controller = owner.Controller

    if nx_is_valid(controller) then
        local yaw = controller.AngleY
        --获得向右方向
        local x, y, z = nx_function("ext_angle_get_right_vector", 0.0, yaw, 0.0)

        --增加移动量
        owner:AddMovementInput(x, y, z, axis_value)
    end
    return 1
end

--左右旋转（绕Y轴旋转）回调
function on_turn(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    owner:AddControllerYawInput(axis_value)

    return 1
end

--上下旋转（绕X轴旋转）回调
function on_lookup(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    owner:AddControllerPitchInput(-axis_value)

    return 1
end

--鼠标滚轮回调
function on_adjust_camera_dis(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    local spring_arm_component = character_get_spring_arm(owner)

    if nx_is_valid(spring_arm_component) then
        local delta = axis_value * CAMERA_DISTANCE_CHANGE_SPEED

        local cur_value = spring_arm_component.TargetArmLength
        local new_value =  cur_value + delta

        if delta > 0 then
            if new_value > CAMERA_DISTANCE_MAX then
                new_value = CAMERA_DISTANCE_MAX
            end

            spring_arm_component.TargetArmLength = new_value
        else
            if new_value < CAMERA_DISTANCE_MIN then
                new_value = CAMERA_DISTANCE_MIN
            end
            spring_arm_component.TargetArmLength = new_value
        end
    end

    return 1
end


--速度变化回调
function on_velocity_changed(owner, component_id, new_x, new_y, new_z, old_x, old_y, old_z)
    local actor = character_get_actor(owner)

    if nx_is_valid(actor) then
        if actor:GetBlendActionCount() > 0 then
            local action_name = actor:GetBlendActionName(0)
            local action_type = actor:GetActionType(action_name)
            local action_index = actor:GetActionIndex(action_name)

            if action_type == AT_ANIMTREE then
                local speed = math.sqrt(new_x * new_x + new_y * new_y + new_z * new_z)
                actor:SetAnimTreeValue(action_index, "Speed", speed)

                nx_set_custom(actor,"CurSpeed",speed);
            end
        end
    end

    return 1
end

function on_attack_pressed(owner)
    local actor = character_get_actor(owner)
    if not nx_is_valid(actor) then
        return
    end

    actor:BlendAction("default_Attack01", false, false, true, 1.0, true, "UpperBody", true)
end

绑定脚本

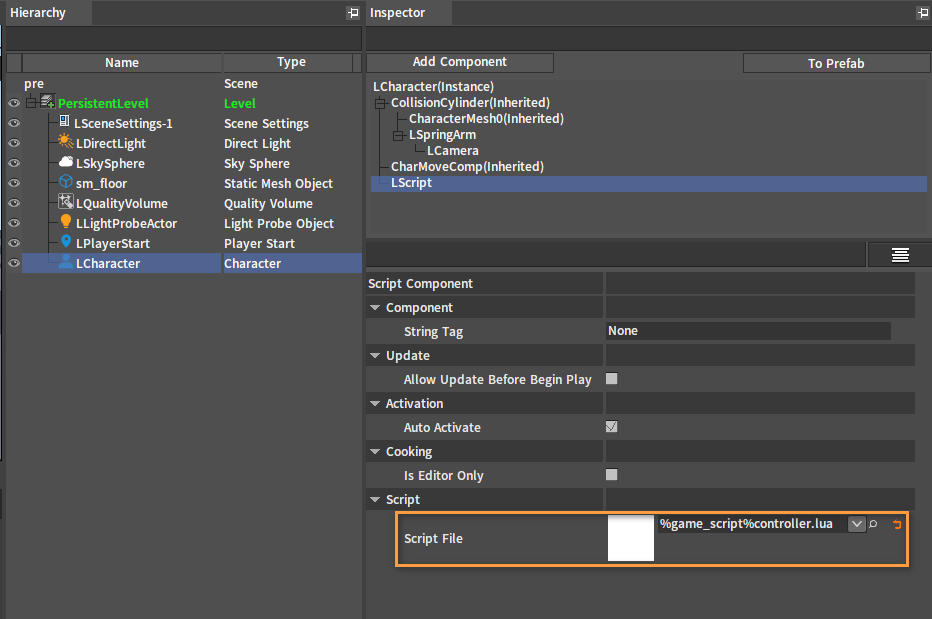

从项目（Project）面板中将所创建的脚本拖拽到脚本组件（LScript）的脚本文件（Script File）中。

拖拽完成：

运行

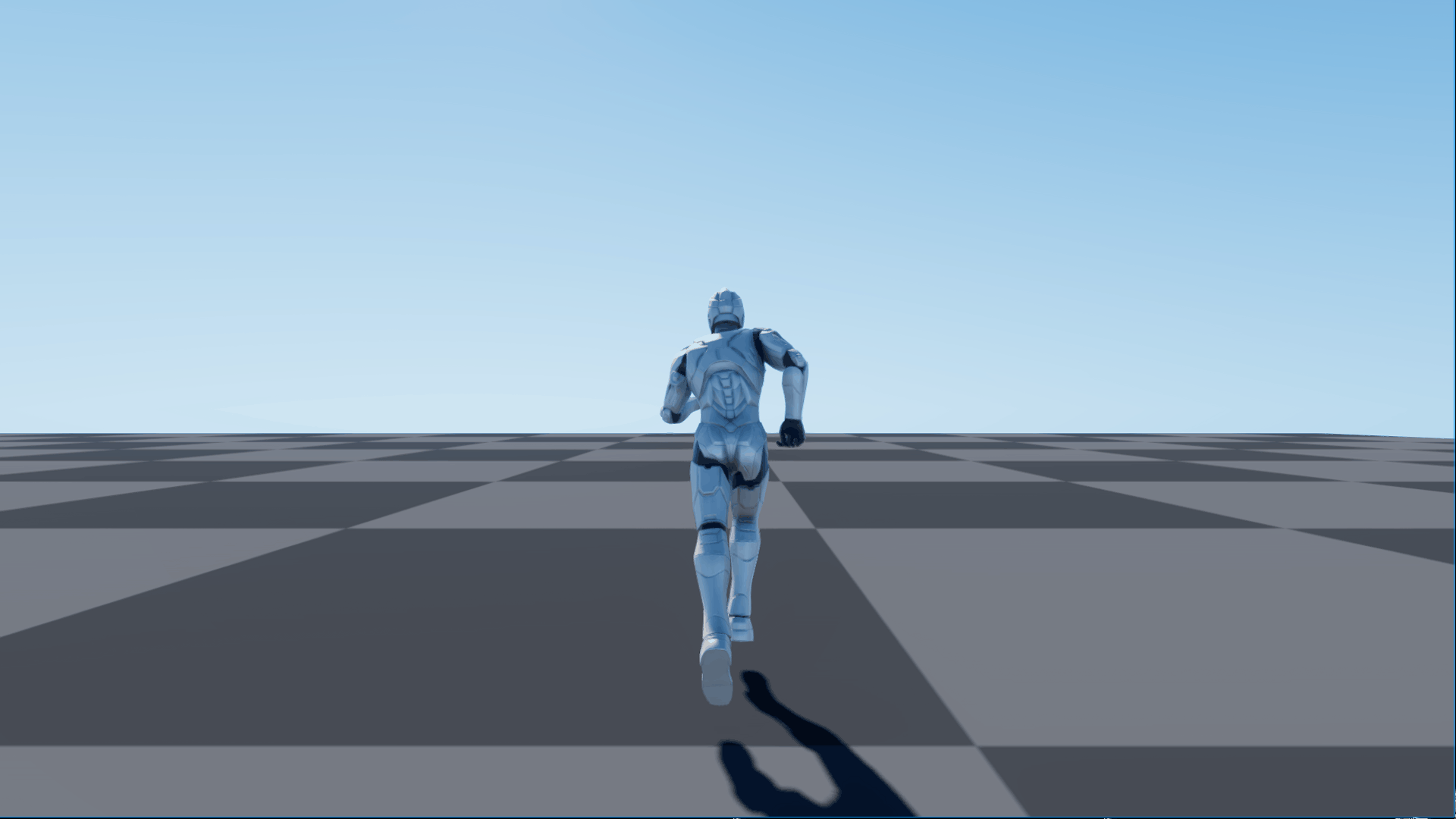

点击运行按钮，WASD移动时按3键，角色会一边移动一边攻击。
