基于Rig的动画重定向

概述

通过为不同的动画集配置相同的重定向Rig资产，可以让动画在动画集之间相互转换。所谓的Rig资产是一种包含了一系列节点的层级物件，它作为一种“媒介”，将自身的节点与骨骼进行绑定，从而为不同骨架建立骨骼间的映射关系。

简单来说，基于Rig的动画重定向，就是可以让基于骨架A制作的动画，离线生成一个能在骨架B上播放的动画，骨架A与骨架B的骨架层次结构、骨骼数量和骨骼命名可以不一致。

工作流程

以下是关于如何在使用不同骨架的两个组合体间，将一个组合体的动画重定向到另一个组合体，使其在另一个组合体中也可以正常播放的工作流程。

准备：一个主骨架为SK_Avatar_tpose的组合体，作为源组合体（包含配套动画资产）；一个主骨架为SK_Human_tpose的组合体，作为目标组合体。二者主骨架层次结构、骨骼数量和骨骼名称均不相同。

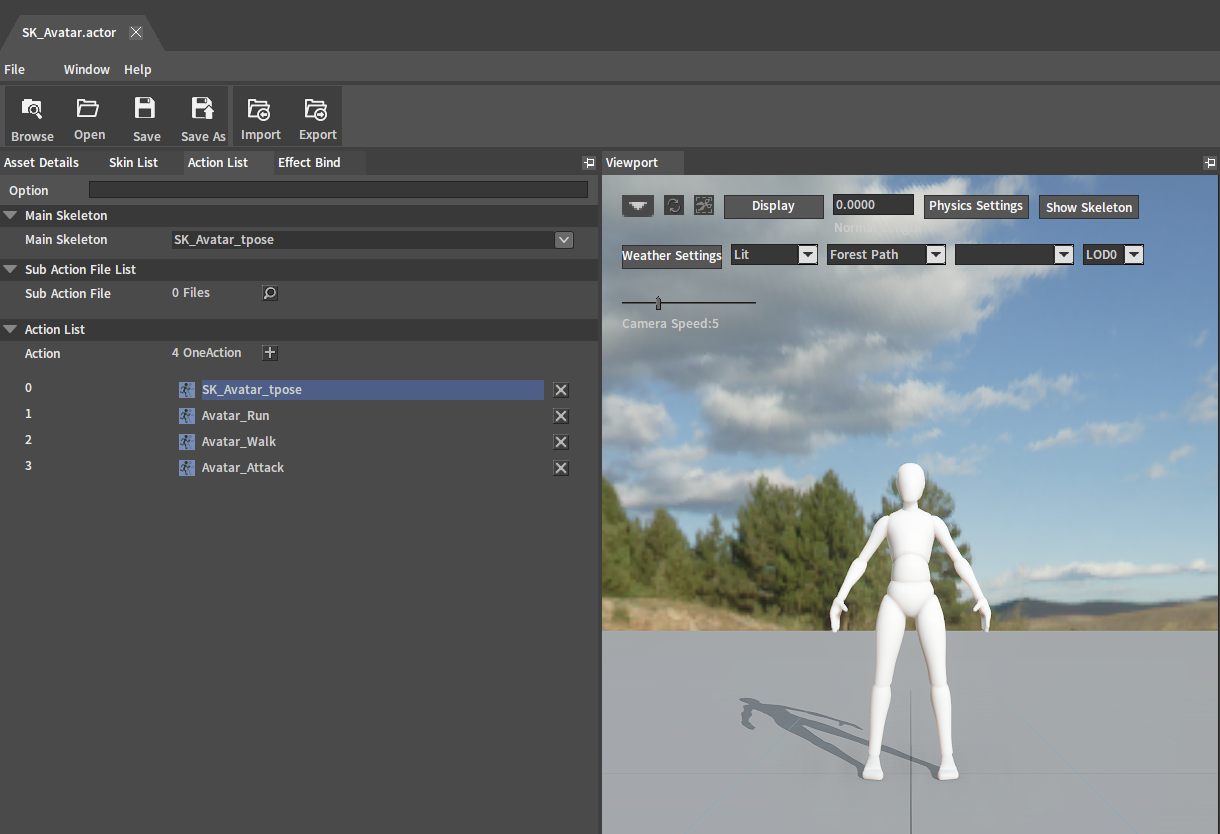

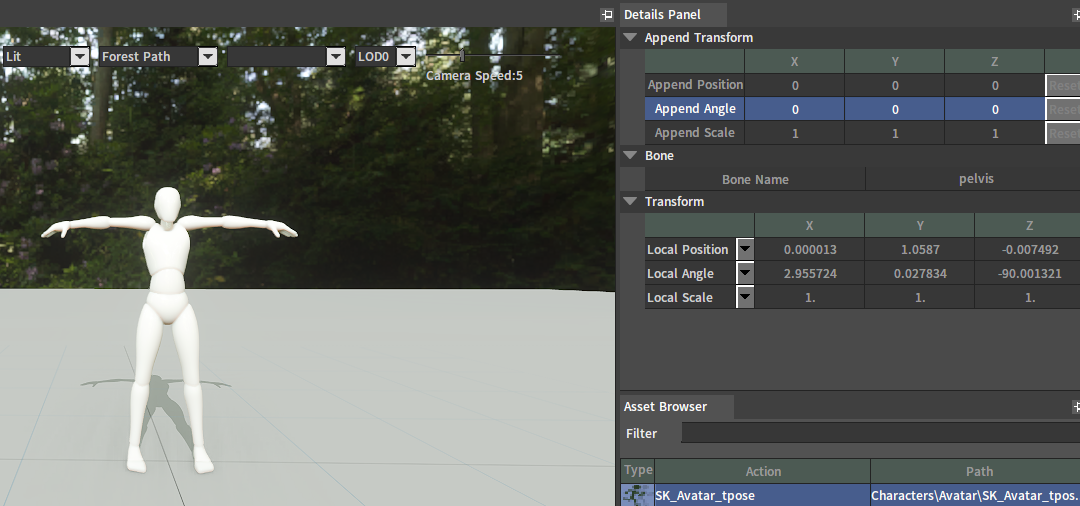

源组合体：

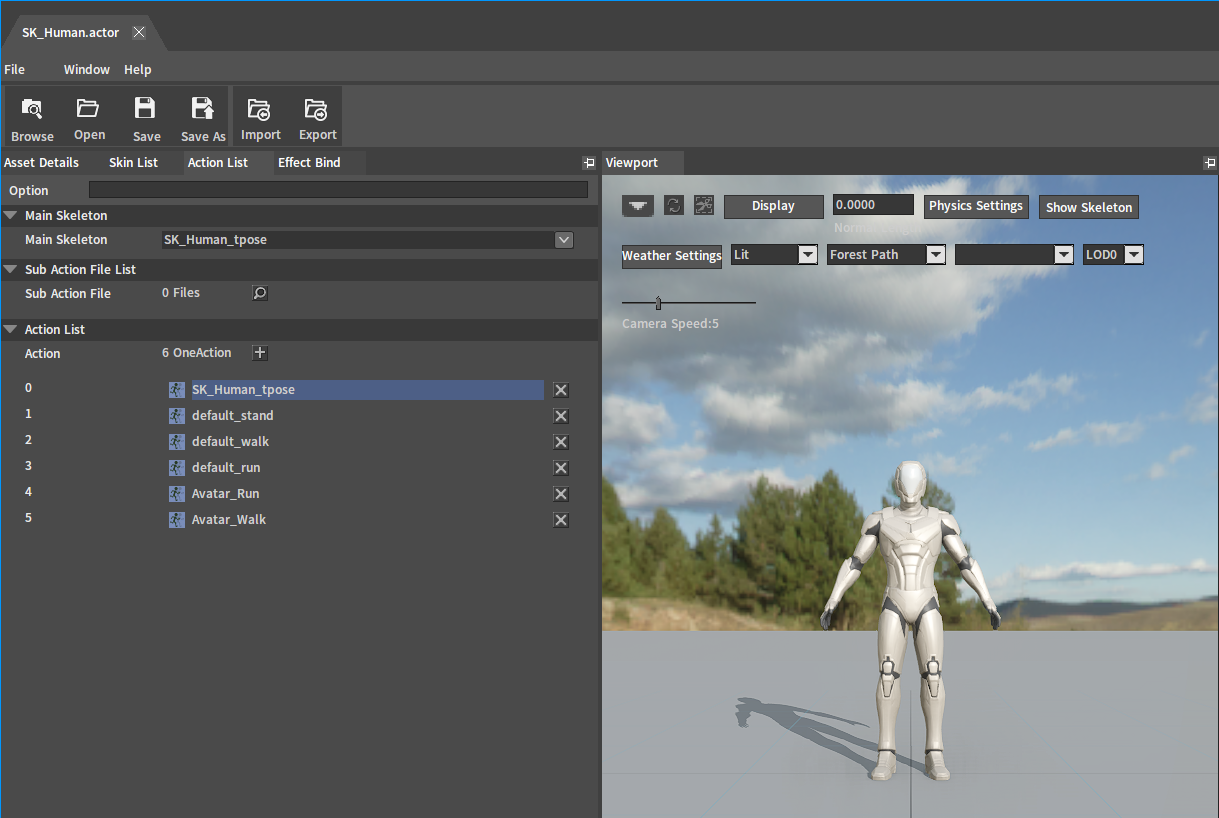

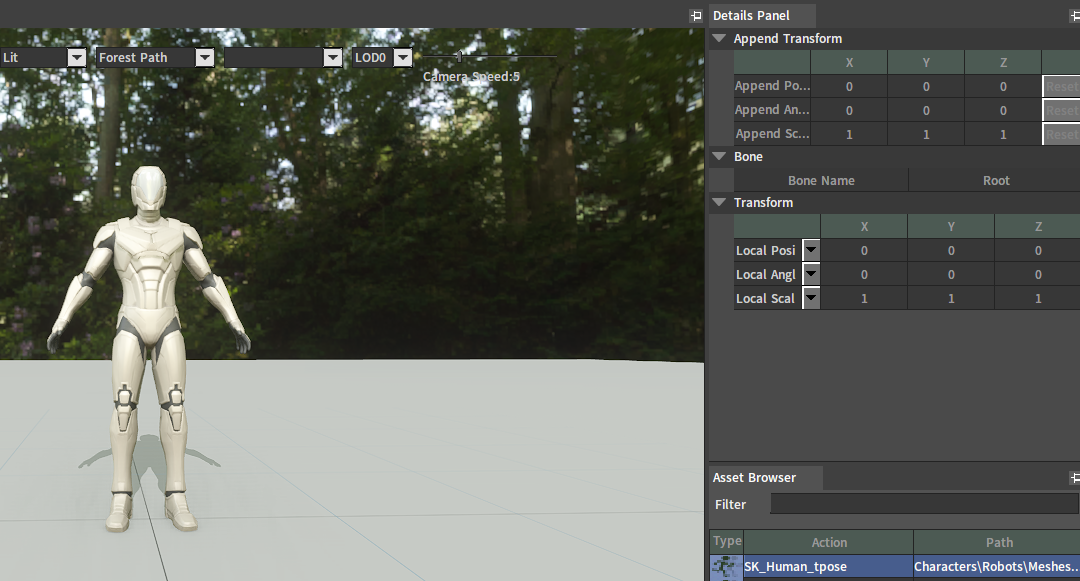

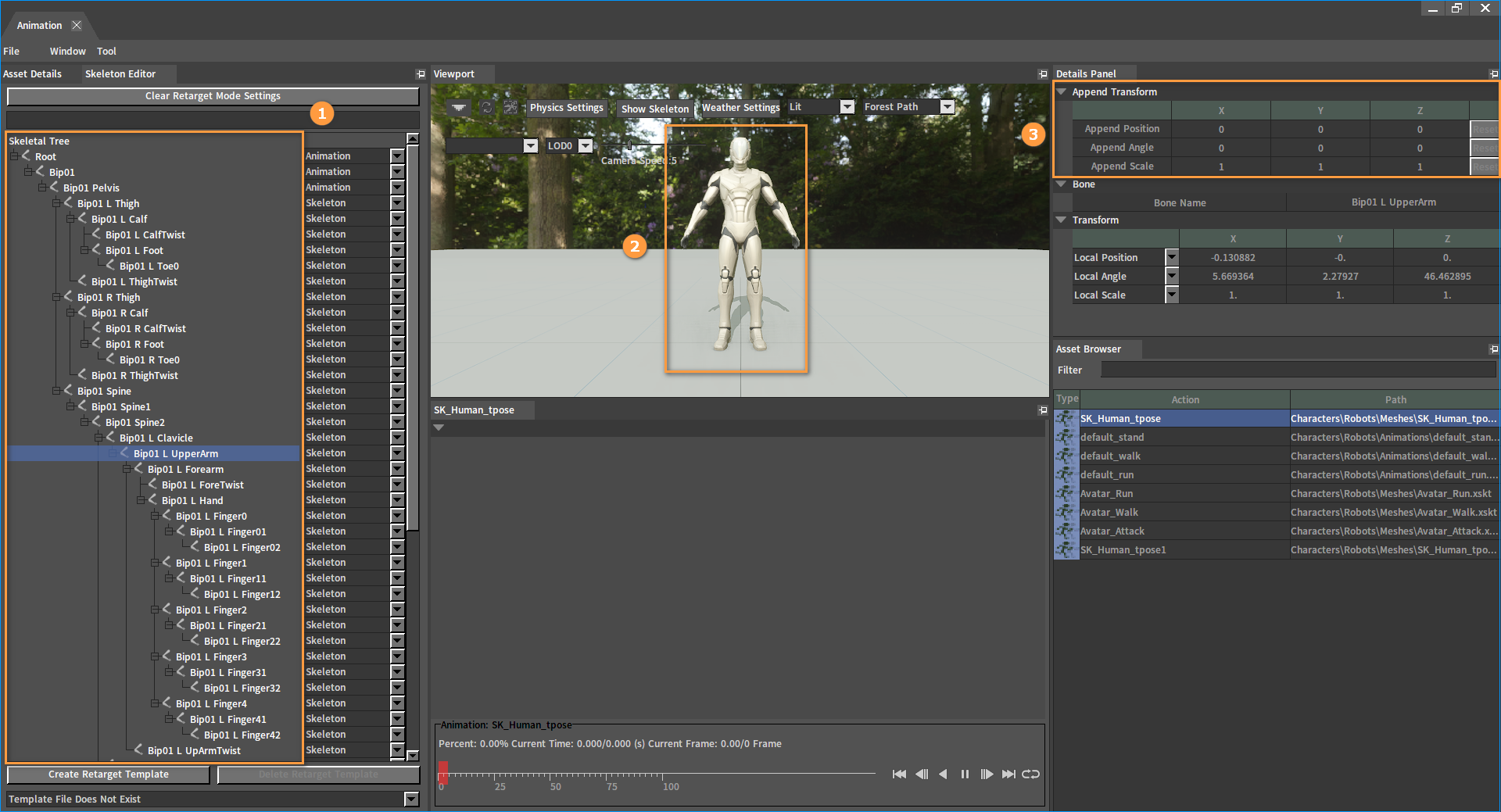

目标组合体：

重定向管理器

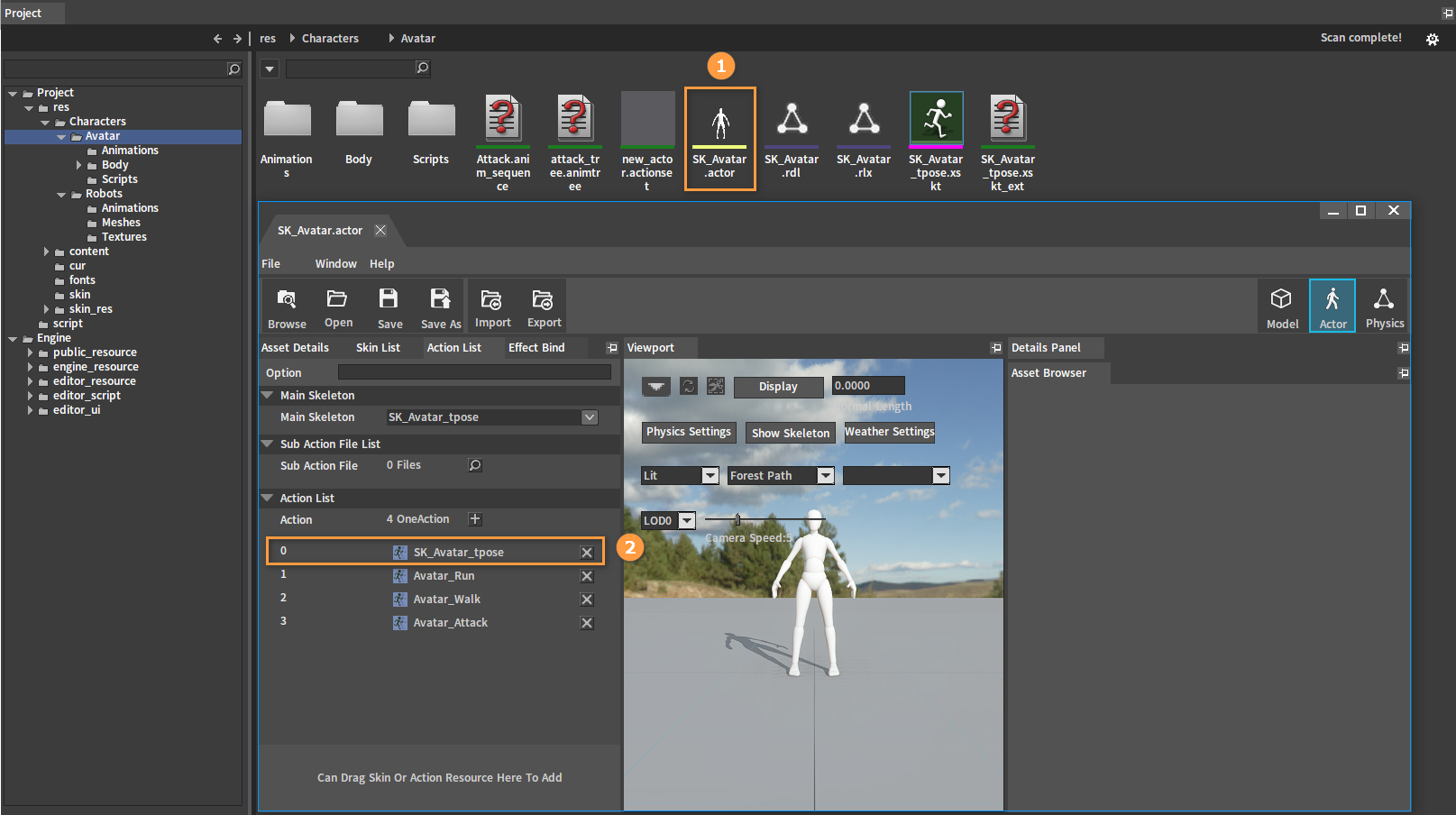

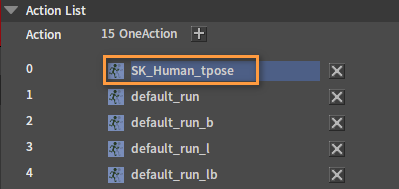

双击源组合体（SK_Avatar.actor）打开组合体编辑器（Actor Editor），然后在动作列表（Action List）中双击一个骨架资产打开动画编辑器（Animation Editor），进入对源的动画编辑窗口中。

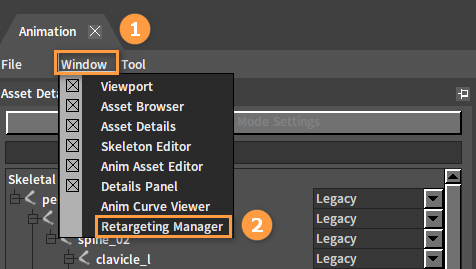

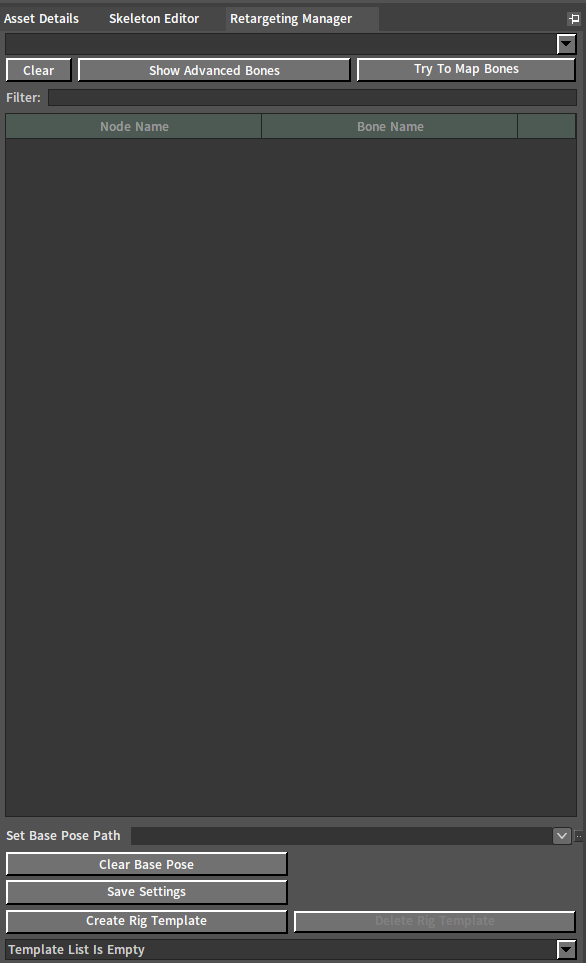

在动画编辑器中，依次点击菜单栏的窗口（Window） -> 重定向管理器（Retargeting Manager）来打开重定向管理器（Retargeting Manager）。

名称	说明
清除（Clear）	用于快速清空映射关系。
显示进阶骨骼（Show Advanced Bones）	可以在显示主干或完整Rig结构间切换，也可以进行快速配置，快速查看转换效果。
尝试匹配（Try To Map Bones）	可以自动快速匹配Rig节点和骨骼。

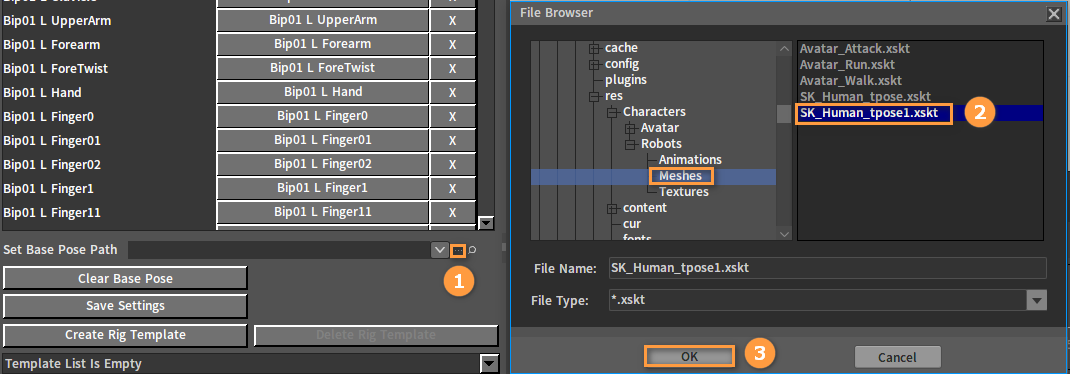

设置基础姿势路径（Set Base Pose Path）	指定重定向基础姿势。

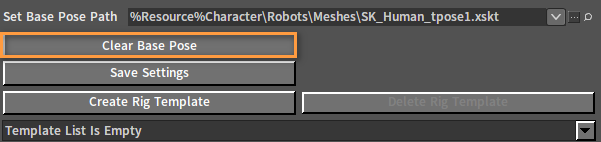

清除基础姿势（Clear Base Pose）	清除当前所指定的重定向基础姿势，清除后将使用动画原始匹配的基础姿势。
保存重定向设置（Save Settings）	保存当前重定向设置。
创建/更新Rig模板（Create/Update Rig Template）	以当前Rig配置创建/更新Rig模板。
删除Rig模板（Delete Rig Template）	删除当前应用的Rig模板。

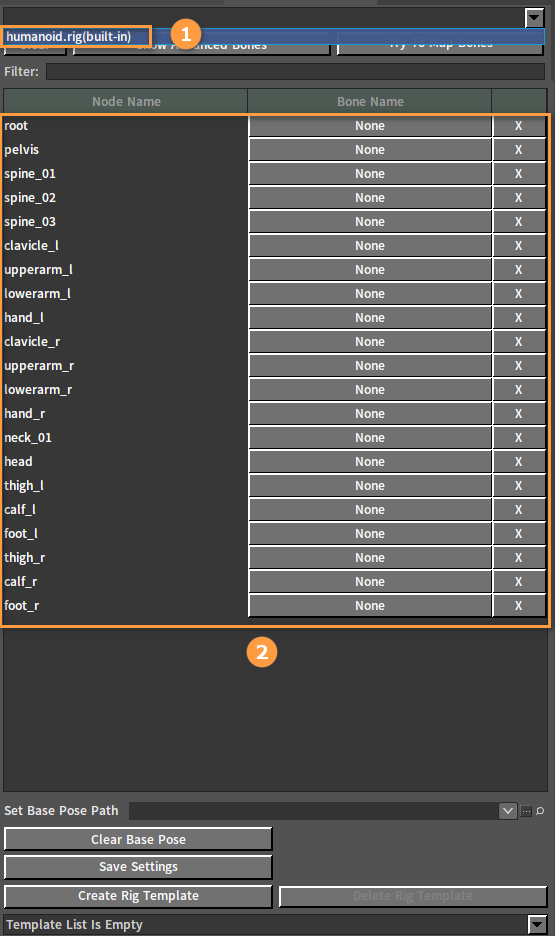

在重定向管理器（Retargeting Manager）中第一行的下拉菜单中选择一个Rig，可选择的Rig有引擎自带的humanoid，也可以自己创建Rig。

创建Rig资产

从目标组合体的主骨架创建Rig。在打开目标组合体动画资产的动画编辑器（Animation Editor）中，依次点击菜单栏文件（File） -> 创建Rig（Create Rig）。

在弹出的窗口中输入Rig名称（Rig Name），选择Rig路径（Rig Path）后，点击创建（Create）按钮完成从当前主骨架创建Rig。

设置骨骼映射

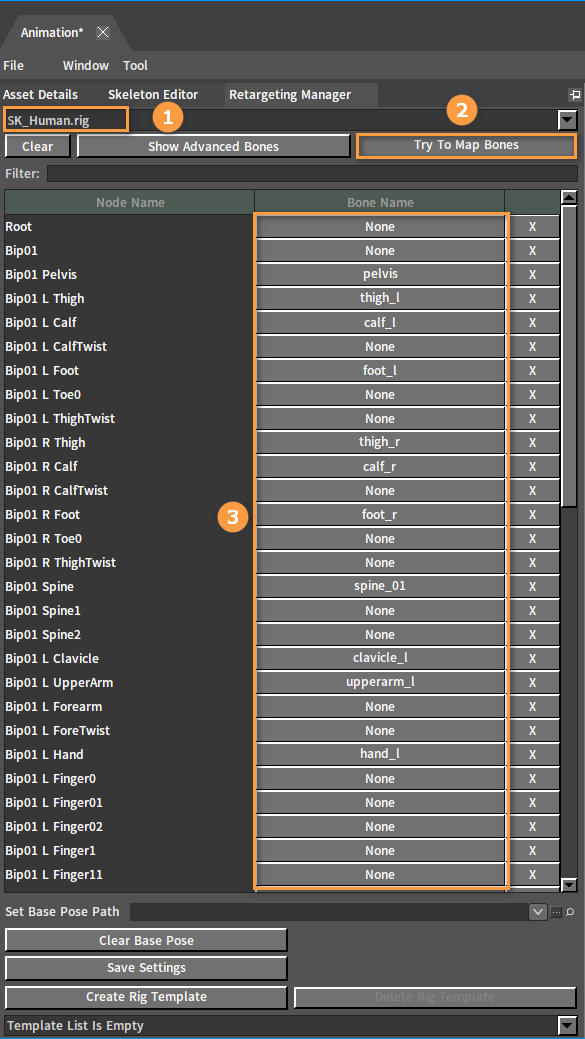

此处使用自己创建的Rig（SK_Human.rig）来进行骨骼映射，点击尝试匹配（Try To Map Bones）按钮后将自动配置Rig节点与角色骨骼间的映射关系。

若自动映射不正确或未自动映射成功，均可手动修改对应的骨骼映射。

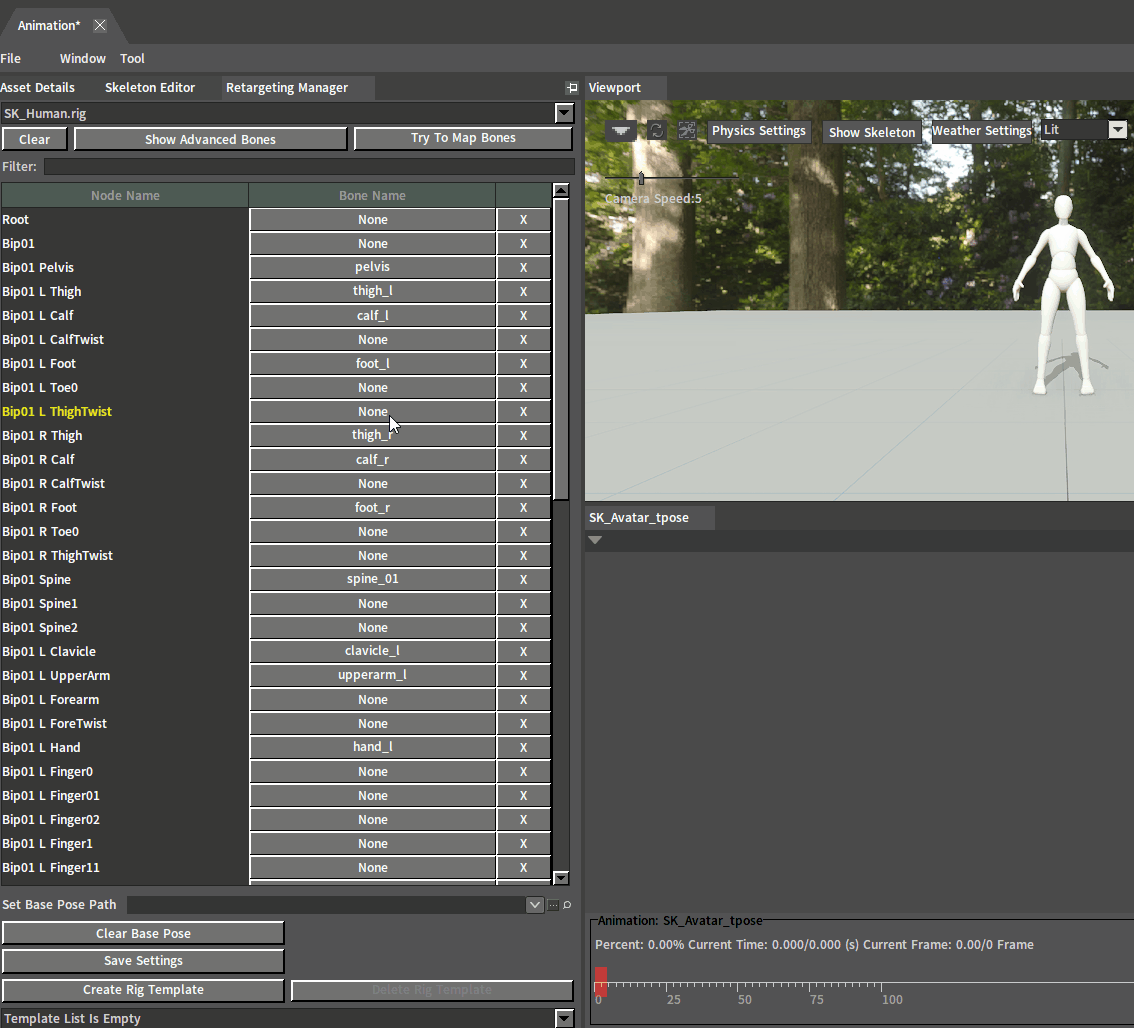

AddMapping

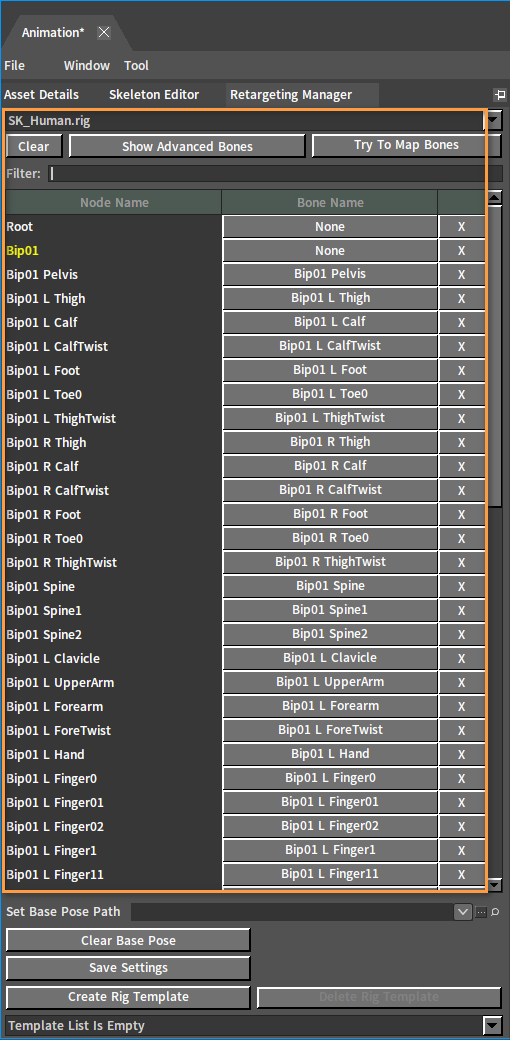

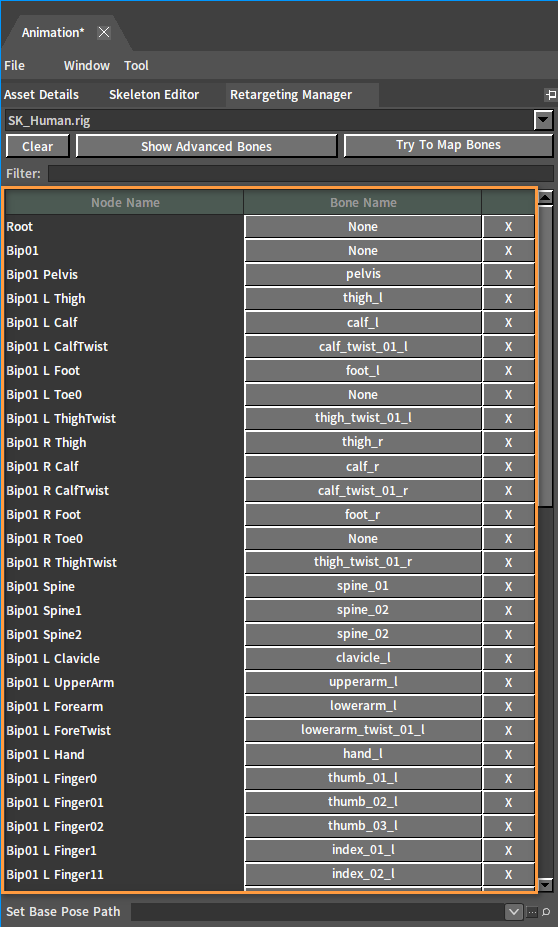

完成骨骼映射：

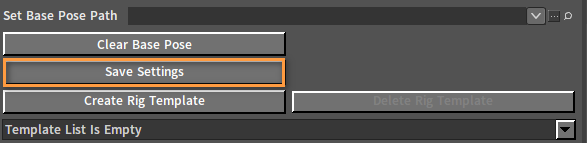

点击保存重定向设置（Save Settings）按钮可保存编辑后的设置。

重复以上步骤为目标组合体（SK_Human.actor）完成Rig的相关配置（所选择Rig资产与源组合体选择的一致）。

重定向动画

源组合体和目标组合体的Rig相关配置完成后，在打开目标组合体动画资产的动画编辑器中，依次点击菜单栏的文件（File） -> 通过重定向创建（Create By Retargeting）来创建动画资产。

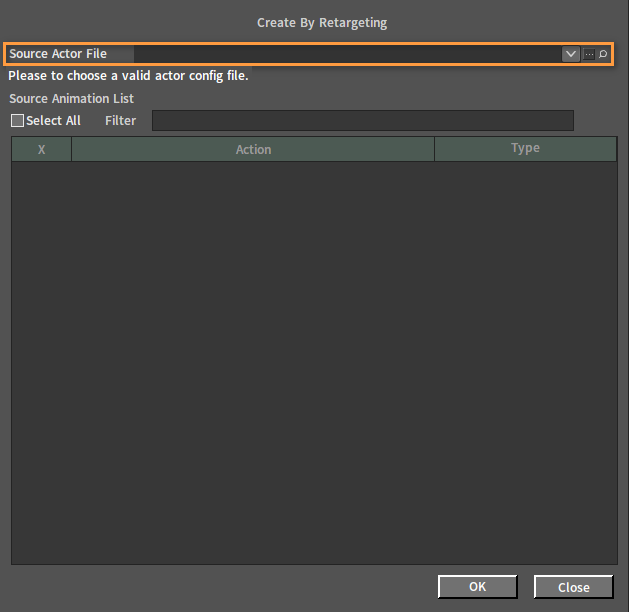

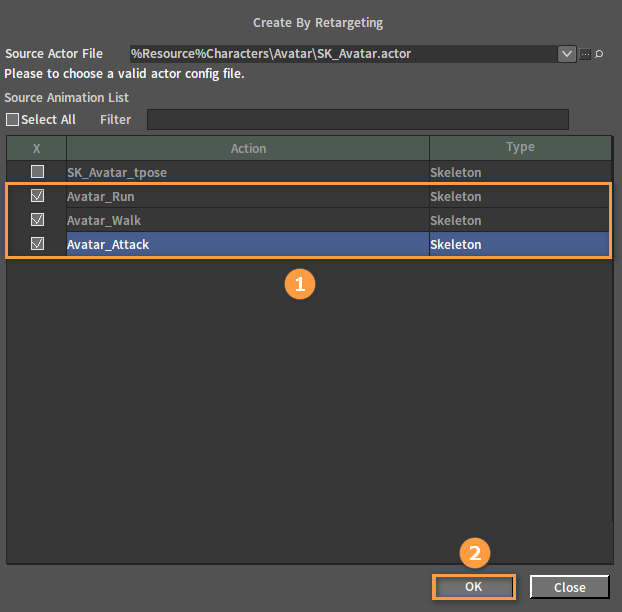

在弹出窗口中的源组合体文件（Source Actor File）处选择源组合体文件。

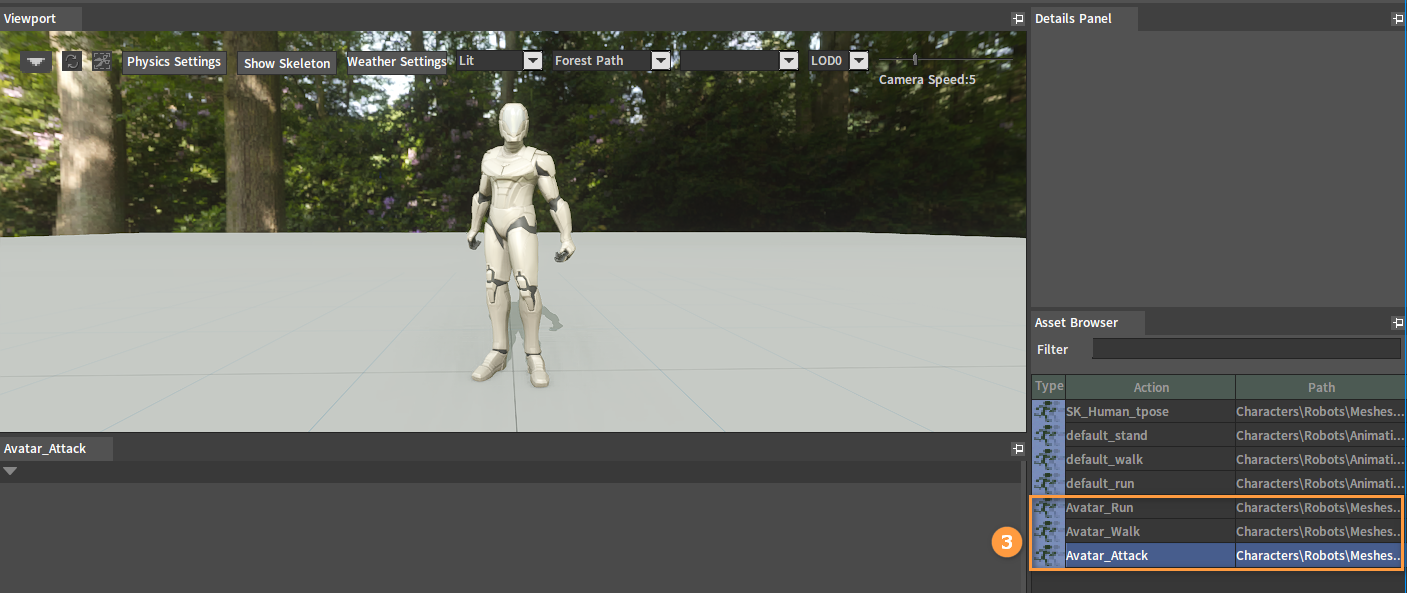

如果动画集中的Rig设置相互匹配，则源动画列表（Source Animation List）中将罗列所有源组合体动画集中的XSKT原始动画。勾选待转换动画，然后点击确定（OK）按钮开始转换，此时选中的动画将被添加至目标组合体的动画集中。如果Rig设置不匹配，列表中将不会出现源组合体的动画。

转换质量的改善

通过运行时的动画重定向功能

转换后的动画可能在若干骨骼上与目标的长度不匹配，这时需要使用运行时的动画重定向功能进行修正。

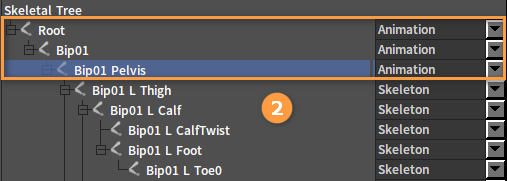

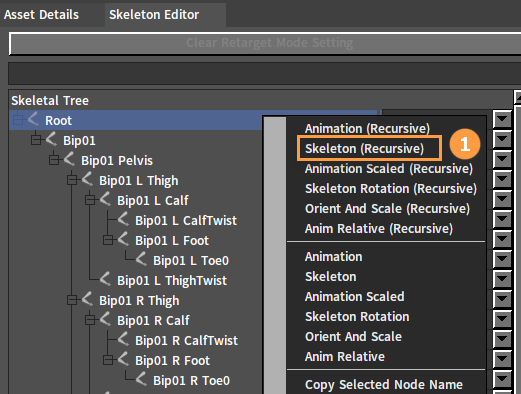

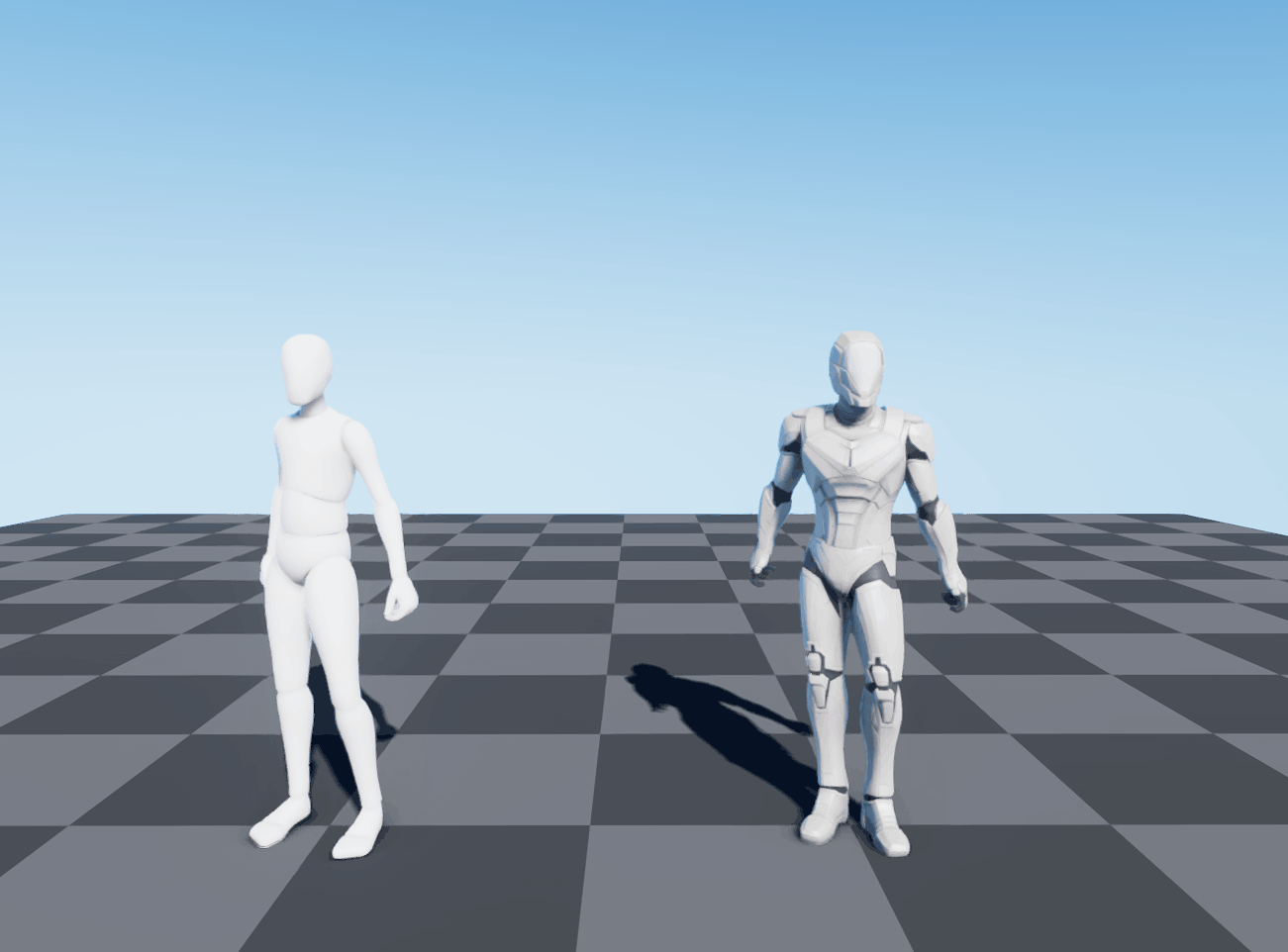

部分骨骼可以看到有异常，这时在骨架编辑器（Skeleton Editor）中将相应骨骼设为骨架重定向模式即可修复。例如，将除Root和Pelvis之外的骨骼递归地设为骨架重定向模式，在骨架树中右键Root骨骼选择骨架（递归），最后将Root、Bip01和Bip01 Pelvis三根骨骼设为动画重定向模式。
