角色快速入门

概述

本文档将介绍动画树和状态机的创建，状态机状态的过渡，输入的绑定，最后编写脚本在关卡中可以控制角色行动。

创建项目

新建一个空项目，详见项目。

导入美术资源

导入骨架网格体和动画。详见资源工作流程。

Actor组装

详见Actor组装。

添加状态机

在动画编辑器中新建一个动画树tp_tree。

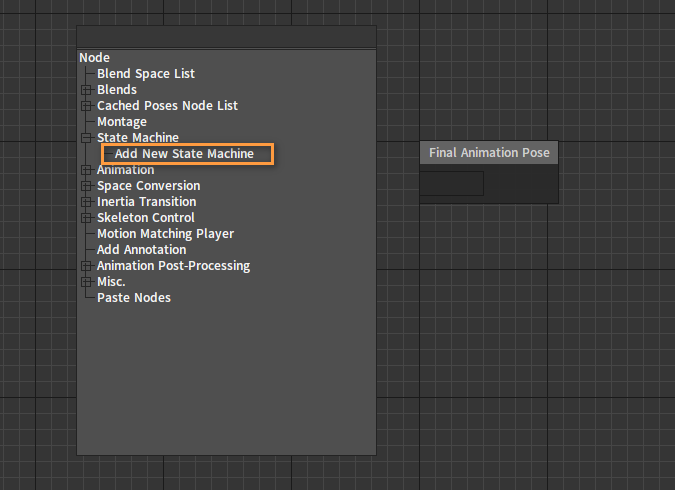

在动画树中添加一个状态机节点，并连接到最终动画姿势。

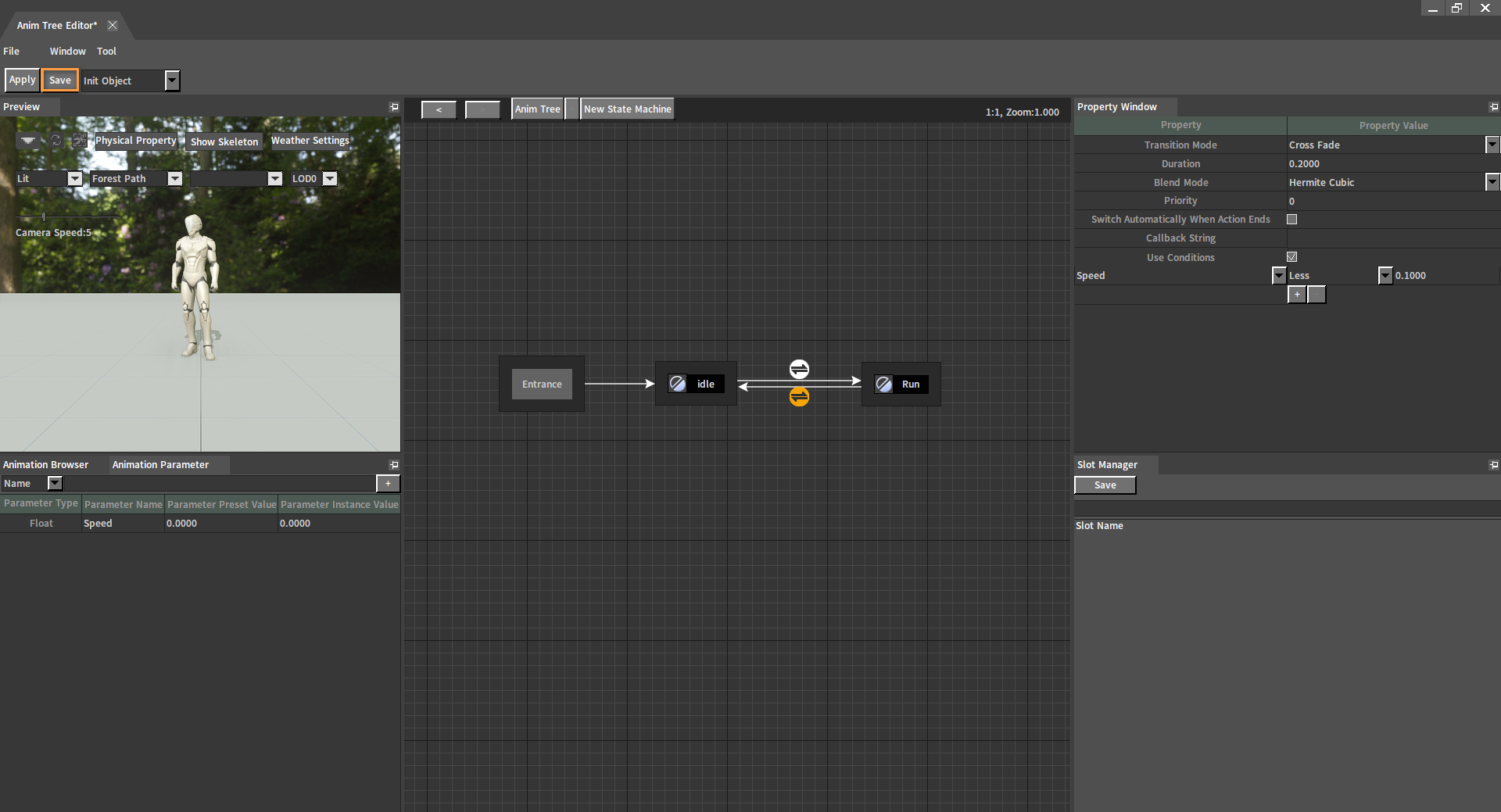

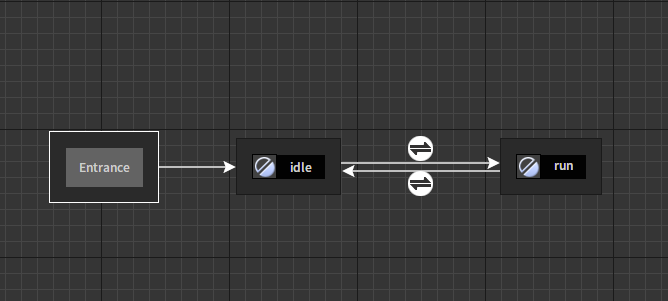

双击该状态机节点，进入状态机编辑界面，添加idle和run两个状态节点并连接这两个状态，使这两个状态间可形成一个循环。

双击idle状态节点，在该状态中添加站立动作。添加一个序列播放节点，并连接到最终动画姿势。

同样的，在run状态中添加跑步动作。

增加一个浮点类型的Speed参数。

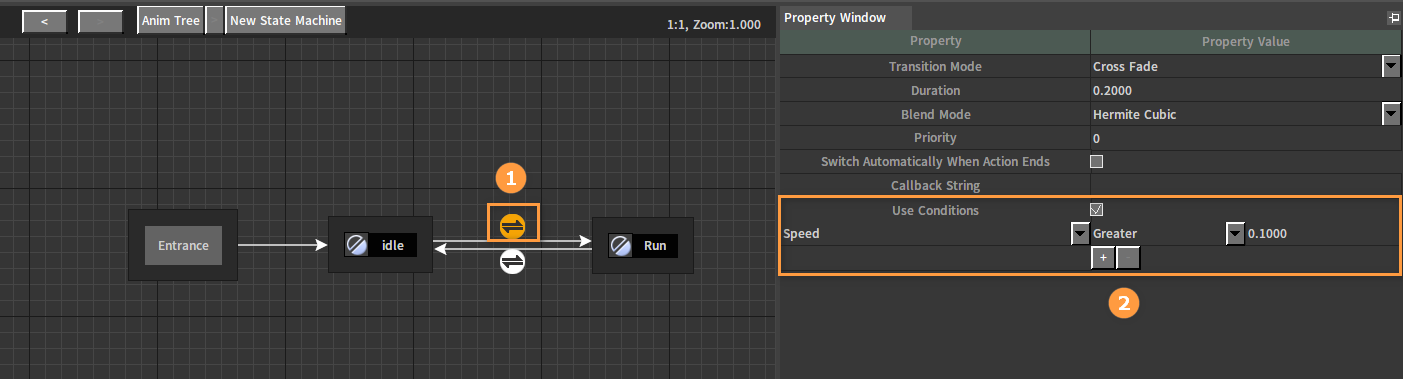

设置idle→run这个状态迁移的条件为：Speed大于0.1。

设置run→idle这个状态迁移的条件为：Speed小于0.1。

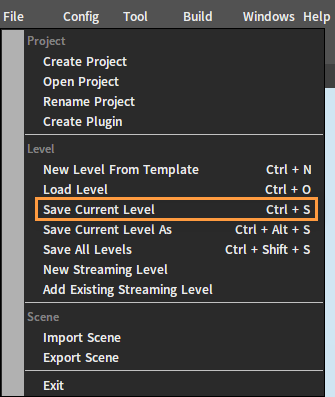

保存。

输入设定编辑

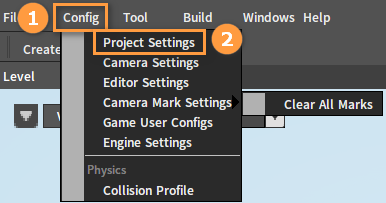

在组件编辑器中依次点击菜单栏配置（Config） -> 项目设置（Project Settings）打开项目设置窗口。

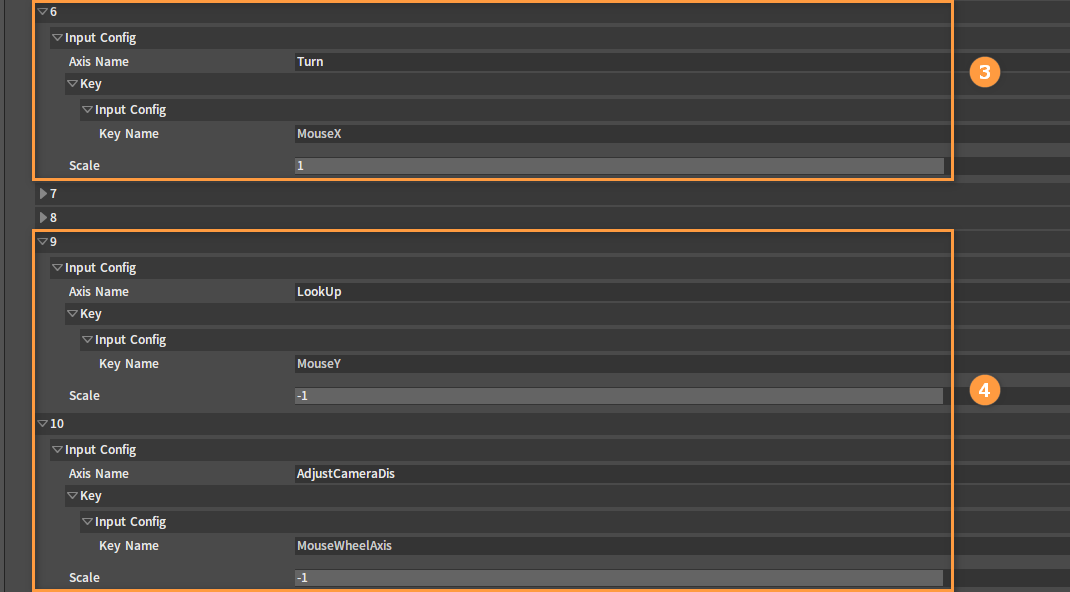

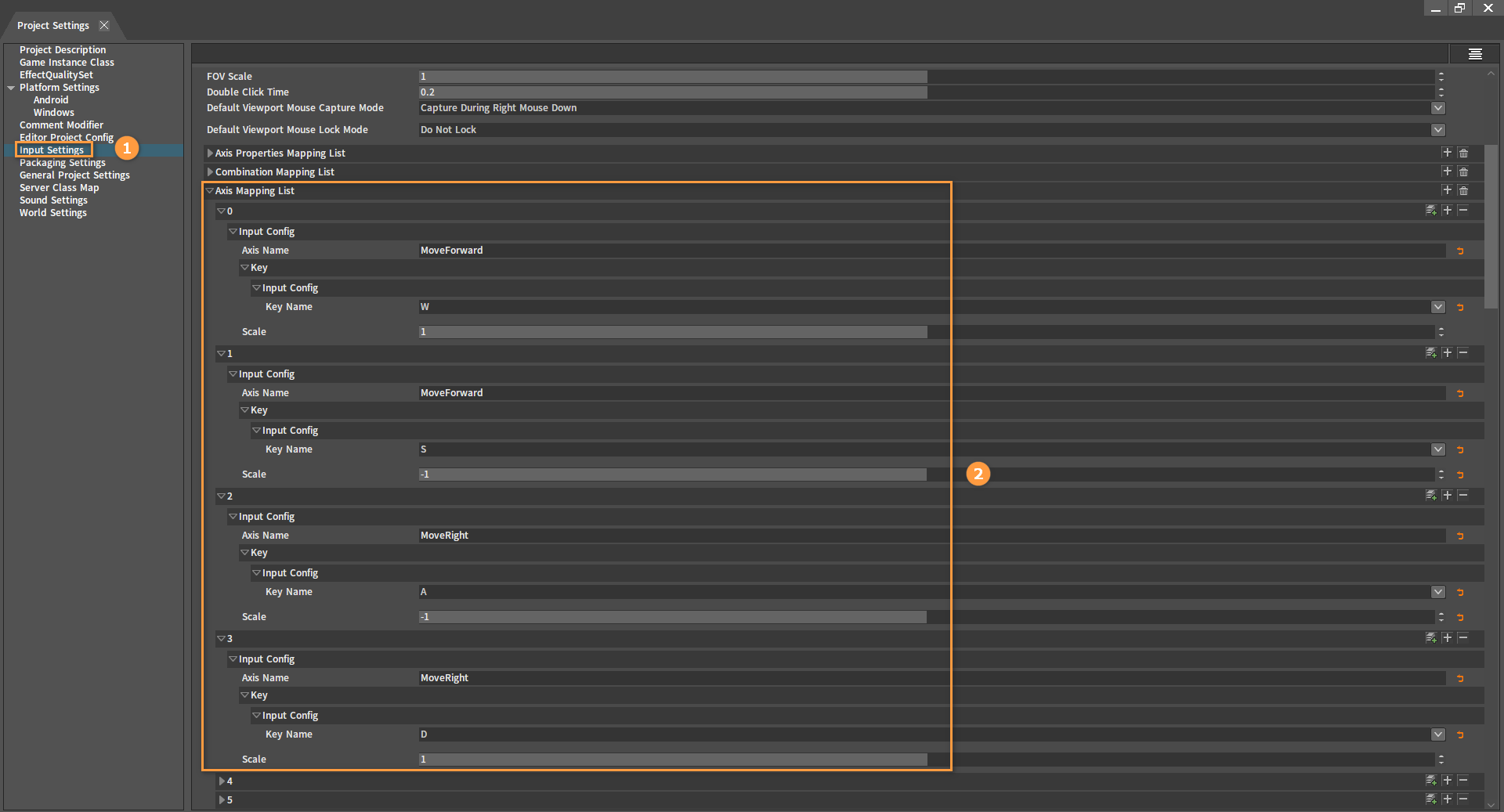

在输入设置（Input Settings）的AxisMappingList中，增加类似下图中的7个按键。

设置角色

创建角色

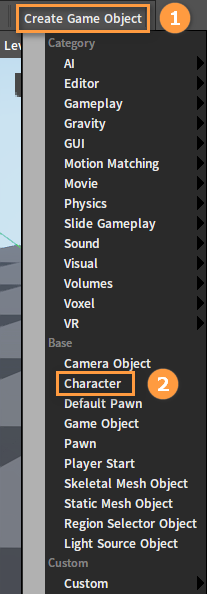

在新关卡中，依次点击工具栏创建游戏对象（Create Game Object） -> 角色（Character）来创建一个玩家角色。

属性设置

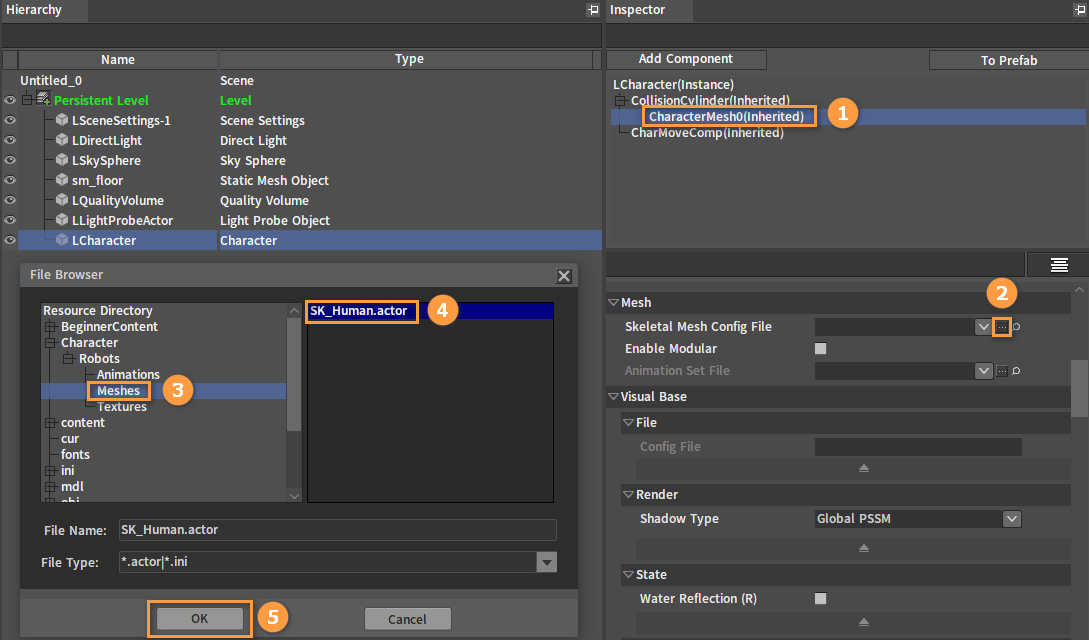

修改CharacterMesh0(Inherited)组件的骨骼网格配置文件（Skeletal Mesh Config File）属性为之前创建的.actor文件。

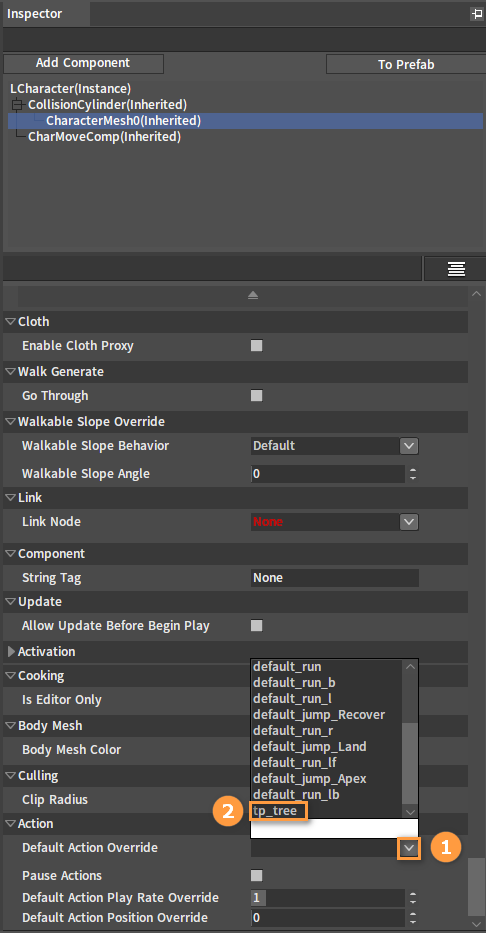

继续修改默认行为覆盖（Default Action Override）属性为之前创建的tp_tree。

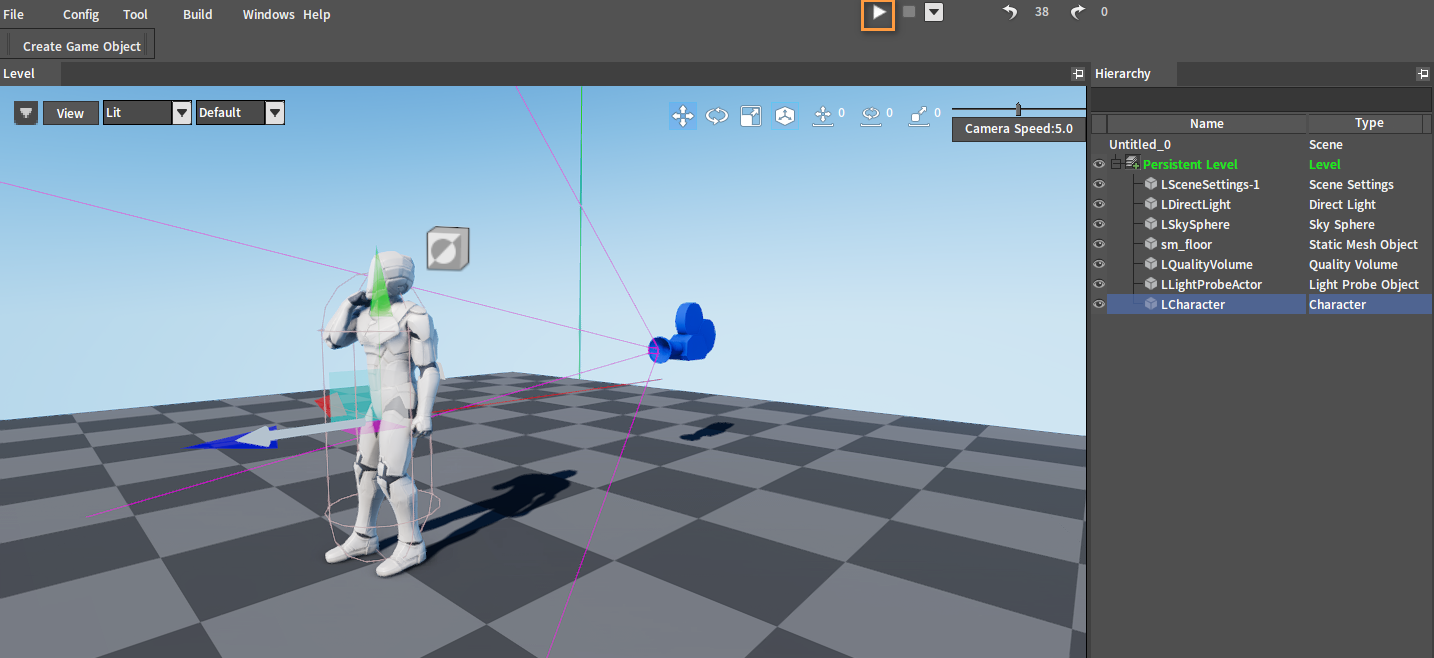

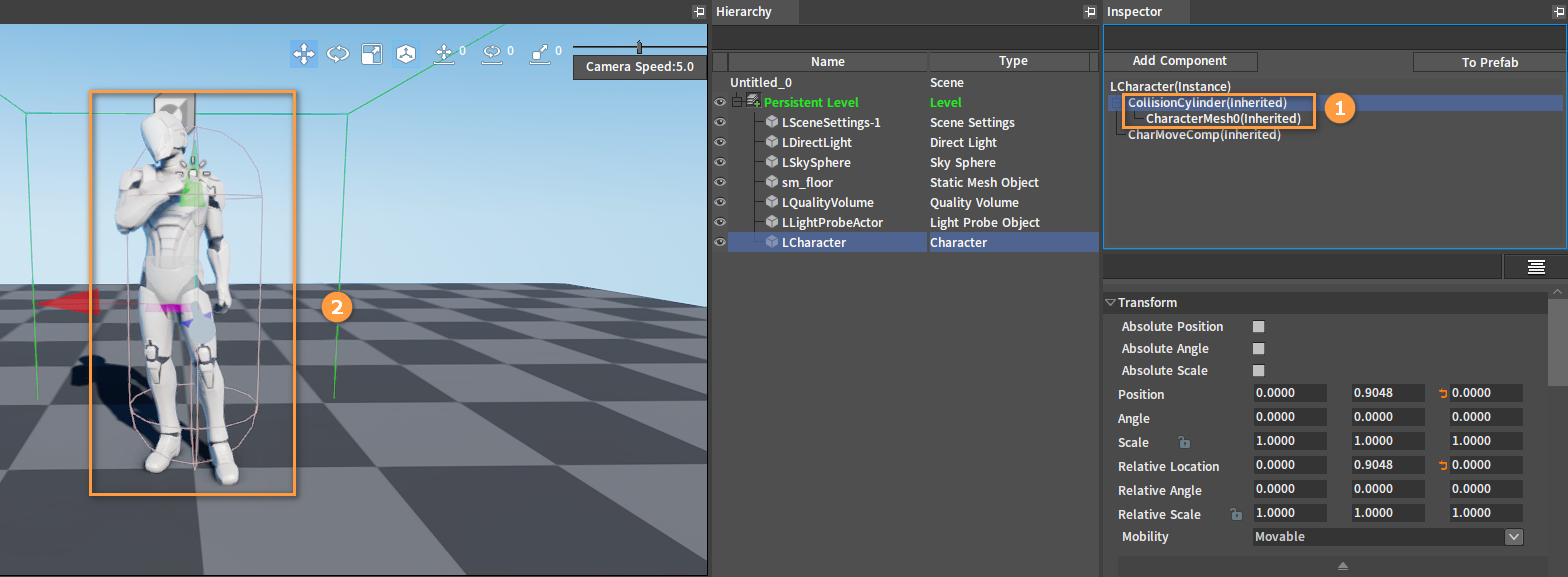

在大纲（Hierarchy）面板中选中CollisionCylinder(Inherited)后调整胶囊体的位置，选中CharacterMesh0(Inherited)后调整角色网格体的位置，使胶囊体尽可能在包裹角色的前提下，让角色蒙皮的脚部贴地。

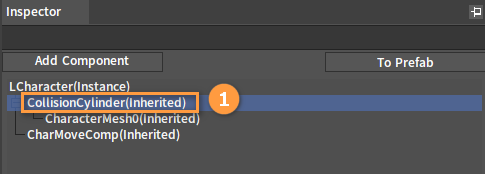

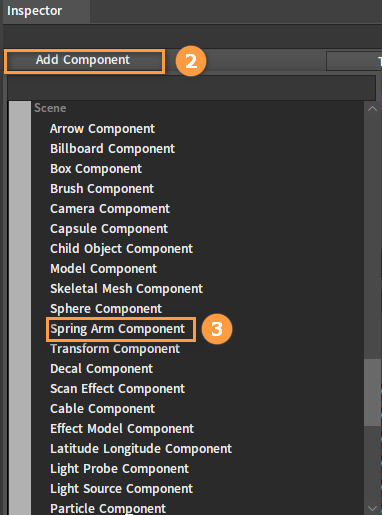

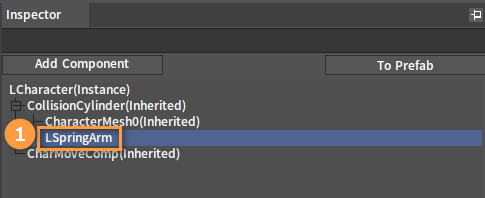

在CollisionCylinder(Inherited)组件下添加一个摄像机摇臂组件（Spring Arm Component）。

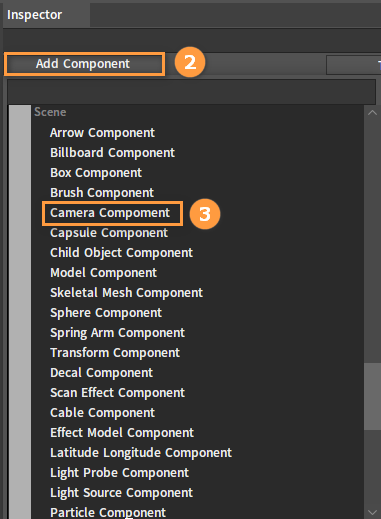

在摄像机摇臂组件下添加一个摄像机组件（Camera Component）。

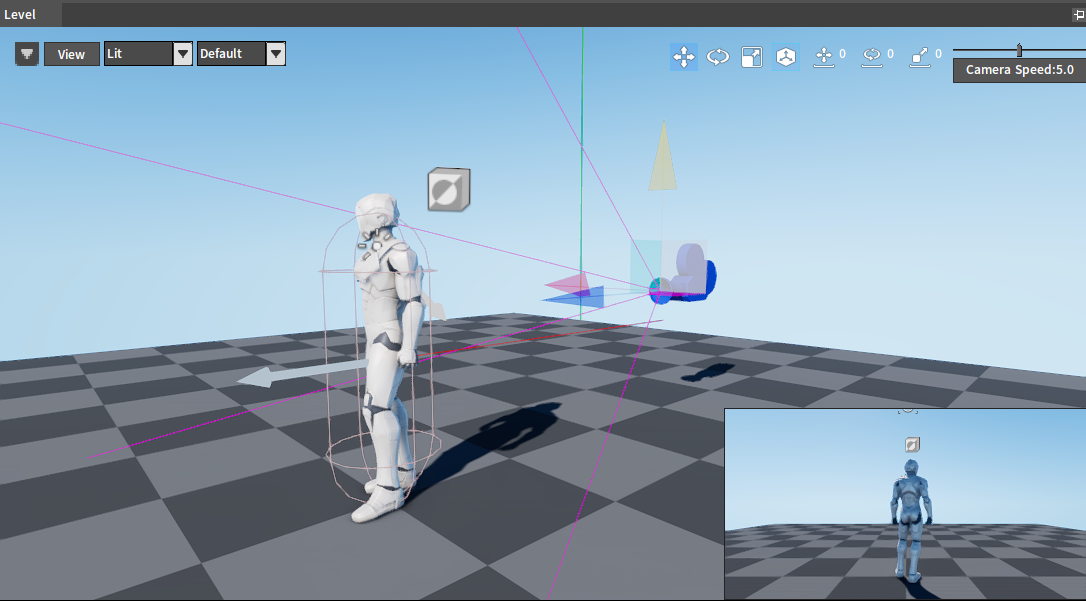

调整摄像机组件至合适位置。

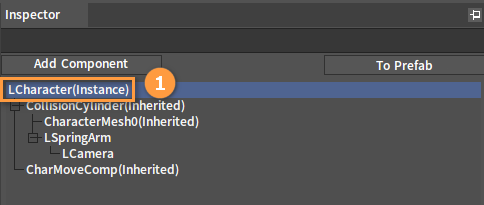

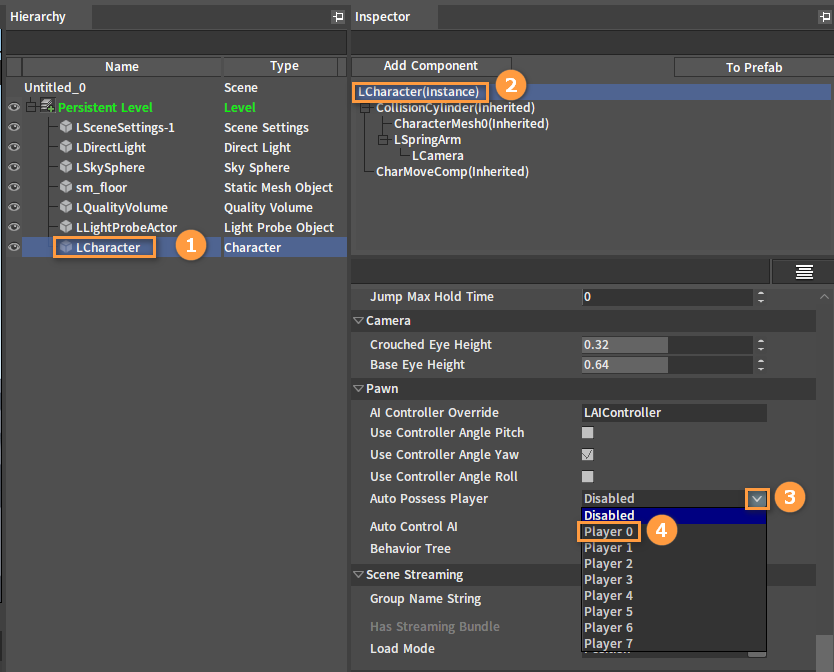

选择角色对象，将其自动持有玩家（Auto Possess Player）属性设置为Player0，这个时候PIE会自动使用角色身上的摄像机。

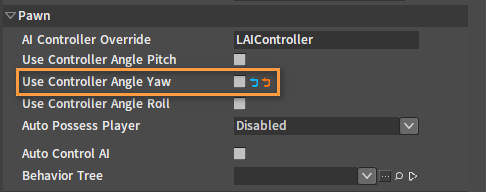

设置角色对象的使用控制器偏航角（Use Controller Angle Yaw）属性为false。

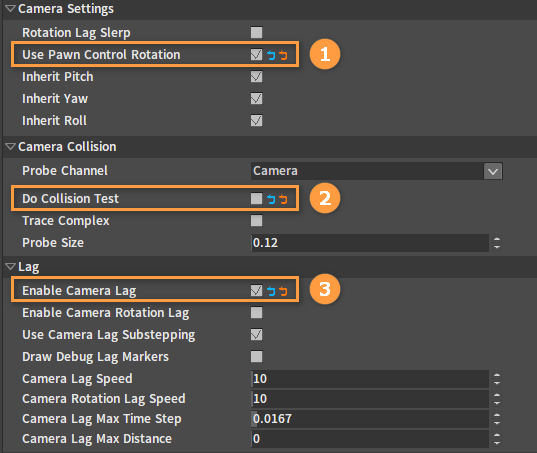

设置摄像机摇臂组件的使用Pawn操控旋转（Use Pawn Control Rotation）属性为true，做碰撞测试（Do Collision Test）属性为false和启用摄像机延迟（Enable Camera Lag）属性为true。

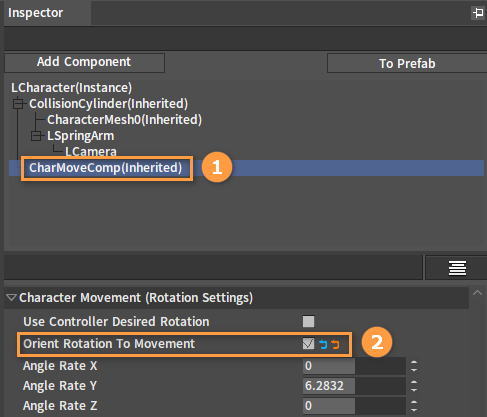

设置CharMoveComp(Inherited)的为运动确定旋转方向（Orient Rotation To Movement）属性为true。

编写角色控制脚本

在项目的script文件夹中，增加一个controller.lua文件，编写如下脚本代码。

--动画资源类型
AT_UNKNOWN = 0
AT_SKELETON = 1
AT_SKELETON_AS_ANIMSEQUENCE = 2
AT_ANIMSEQUENCE = 3
AT_MONTAGE = 4
AT_BLENDSPACE = 5
AT_BLENDSPACE1D = 6
AT_AIMOFFSETBLENDSPACE = 7
AT_ANIMTREE = 8

local IE_Pressed        = 0     --按键按下
local IE_Released       = 1     --按键抬起
local IE_Repeat         = 2
local IE_DoubleClick    = 3
local IE_Axis           = 4
local IE_MAX            = 5

local CAMERA_DISTANCE_CHANGE_SPEED = 0.5
local CAMERA_DISTANCE_MIN = -1
local CAMERA_DISTANCE_MAX = 50


--use this for initialization
function on_begin_play(component)
    local owner = component.ActorOwner

    if nx_is_valid(owner) then
        local input_comp = owner.InputComponent

        if nx_is_valid(input_comp) then
            nx_bind_script(owner, nx_current())

            --第一个参数对应输入设置中的Axis Name
            --最后一个参数为自定义事件名
            input_comp:AddAxisBinding("MoveForward", true, false, true, "InputAxisEvent_MoveForward")
            input_comp:AddAxisBinding("MoveRight", true, false, true, "InputAxisEvent_MoveRight")
            input_comp:AddAxisBinding("Turn", true, false, true, "InputAxisEvent_Turn")
            input_comp:AddAxisBinding("LookUp", true, false, true, "InputAxisEvent_LookUp")
            input_comp:AddAxisBinding("AdjustCameraDis", true, false, true, "InputAxisEvent_AdjustCameraDis")

            --第二个参数为AddAxisBinding中的最后一个参数，最后一个参数表示脚本中的函数名
            nx_callback(owner, "InputAxisEvent_MoveForward", "on_moveforward")
            nx_callback(owner, "InputAxisEvent_MoveRight", "on_moveright")
            nx_callback(owner, "InputAxisEvent_Turn", "on_turn")
            nx_callback(owner, "InputAxisEvent_LookUp", "on_lookup")
            nx_callback(owner, "InputAxisEvent_AdjustCameraDis", "on_adjust_camera_dis")

            nx_callback(owner, "on_velocity_changed", "on_velocity_changed")

        end
    end

    nx_callback(component, "on_tick", "tick")
end

--use this for release
function on_end_play(component)
end

--获取actor
function character_get_actor(character)
    if nx_is_valid(character) then
        local mesh_component = character.MeshComponent

        if nx_is_valid(mesh_component) then
            local vis_base = mesh_component.VisBase

            if nx_is_valid(vis_base) and nx_is_kind(vis_base, "Actor") then
                return vis_base
            end
        end
    end

    return nx_null()
end

--获取spring_arm
function character_get_spring_arm(character)
    if nx_is_valid(character) then
        local spring_arm_component = character:FindComponentByClassName("LSpringArmComponent")

        return spring_arm_component
    end

    return nx_null()
end

--向前移动回调
function on_moveforward(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    --获得控制器Y轴角度
    local controller = owner.Controller

    if nx_is_valid(controller) then
        local yaw = controller.AngleY
        --获得向前方向
        local x, y, z = nx_function("ext_angle_get_forward_vector", 0.0, yaw, 0.0)

        --增加移动量

        owner:AddMovementInput(x, y, z, axis_value)
    end

    return 1
end

--向右移动回调
function on_moveright(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    --获得控制器Y轴角度
    local controller = owner.Controller

    if nx_is_valid(controller) then
        local yaw = controller.AngleY
        --获得向右方向
        local x, y, z = nx_function("ext_angle_get_right_vector", 0.0, yaw, 0.0)

        --增加移动量
        owner:AddMovementInput(x, y, z, axis_value)
    end
    return 1
end

--左右旋转（绕Y轴旋转）回调
function on_turn(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    owner:AddControllerYawInput(axis_value)

    return 1
end

--上下旋转（绕X轴旋转）回调
function on_lookup(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    owner:AddControllerPitchInput(-axis_value)

    return 1
end

--鼠标滚轮回调
function on_adjust_camera_dis(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    local spring_arm_component = character_get_spring_arm(owner)

    if nx_is_valid(spring_arm_component) then
        local delta = axis_value * CAMERA_DISTANCE_CHANGE_SPEED

        local cur_value = spring_arm_component.TargetArmLength
        local new_value =  cur_value + delta

        if delta > 0 then
            if new_value > CAMERA_DISTANCE_MAX then
                new_value = CAMERA_DISTANCE_MAX
            end

            spring_arm_component.TargetArmLength = new_value
        else
            if new_value < CAMERA_DISTANCE_MIN then
                new_value = CAMERA_DISTANCE_MIN
            end
            spring_arm_component.TargetArmLength = new_value
        end
    end

    return 1
end


--速度变化回调
function on_velocity_changed(owner, component_id, new_x, new_y, new_z, old_x, old_y, old_z)
    local actor = character_get_actor(owner)

    if nx_is_valid(actor) then
        if actor:GetBlendActionCount() > 0 then
            local action_name = actor:GetBlendActionName(0)
            local action_type = actor:GetActionType(action_name)
            local action_index = actor:GetActionIndex(action_name)

            if action_type == AT_ANIMTREE then
                local speed = math.sqrt(new_x * new_x + new_y * new_y + new_z * new_z)
                actor:SetAnimTreeValue(action_index, "Speed", speed)

                nx_set_custom(actor,"CurSpeed",speed);
            end
        end
    end

    return 1
end

绑定角色控制脚本

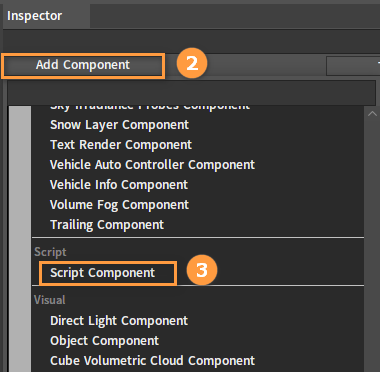

在角色对象中添加一个脚本组件（Script Component）。

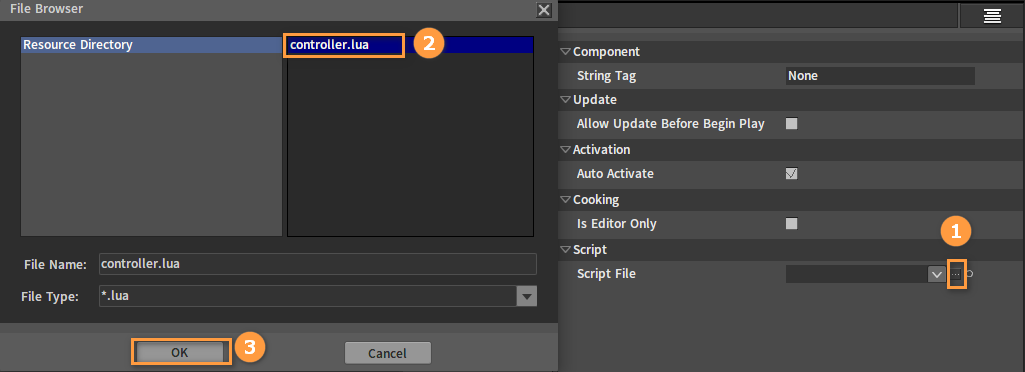

将脚本组件的脚本文件（Script File）属性设置为之前所写的controller.lua。

保存。

运行

运行后可查看效果。
