角色快速入门

最近更新时间：2023-09-18

概述

本文档介绍了如何创建一个可控玩家角色。

创建项目

新建一个空项目，详见项目。

创建关卡

新建一个默认关卡，详见关卡。

导入美术资源

导入骨架网格体和动画。详见资源工作流程。

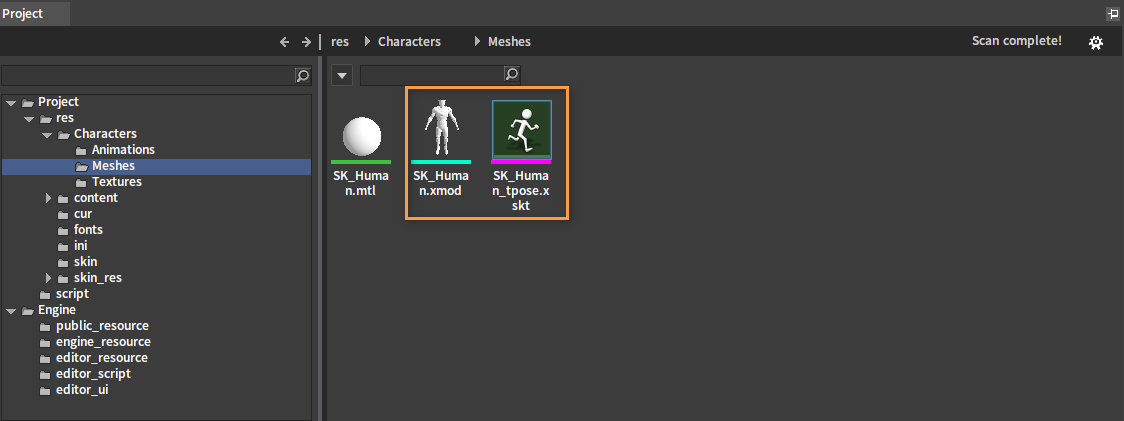

骨架网格体：

关于如何为模型（.xmod）设置材质可参考材质编辑器。

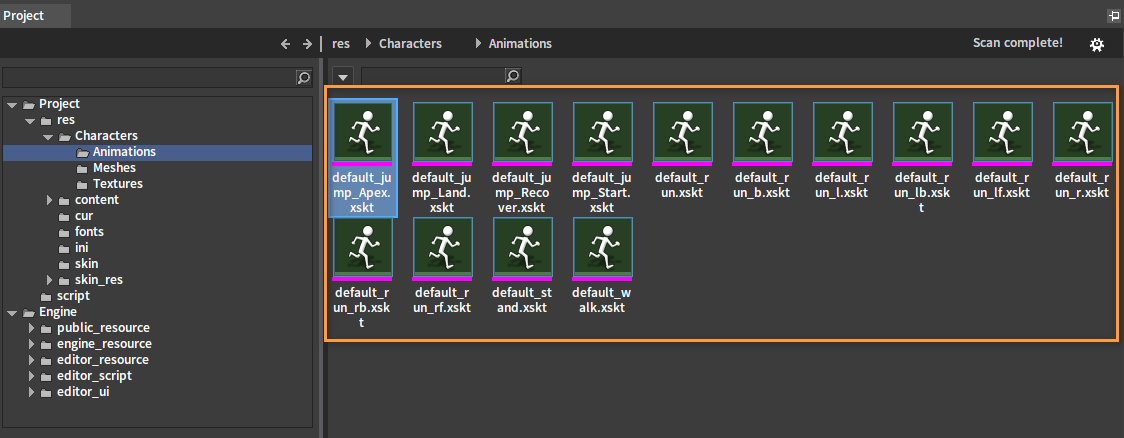

动画：

Actor组装

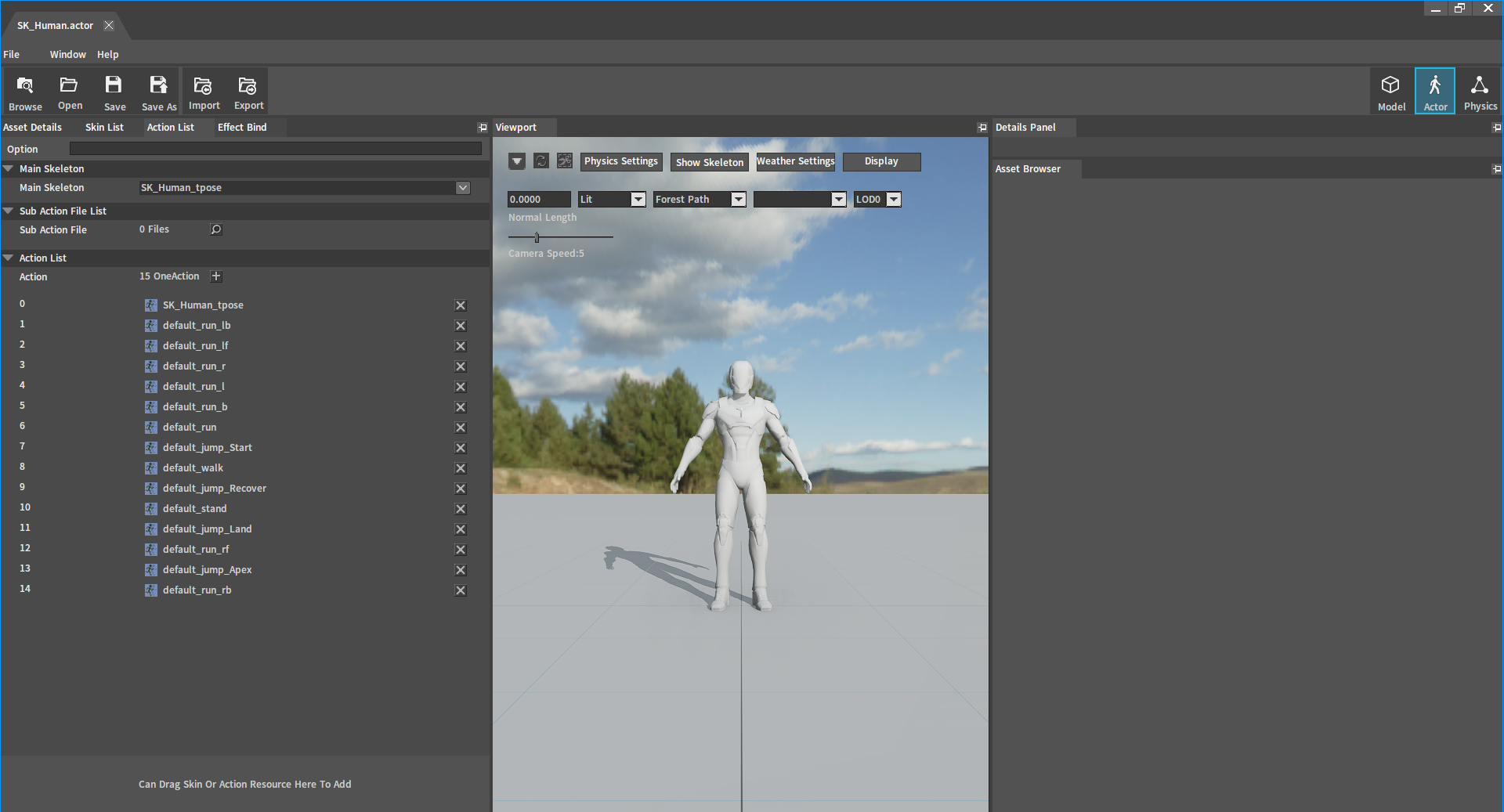

创建一个包含所需动画资产的组合体（Actor），详见Actor组装。

配置动画树

创建动画树

打开动画编辑器后，创建一个动画树。

添加状态机节点

可先参考动画状态机了解状态机节点的相关内容。

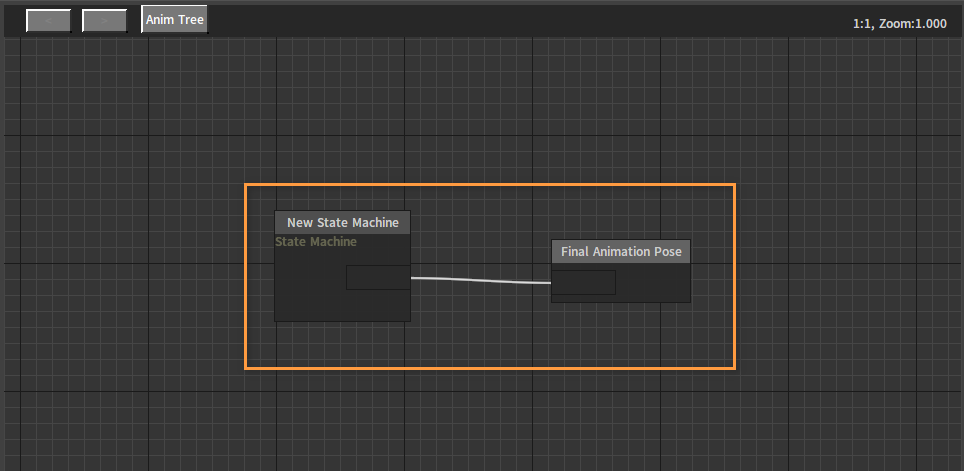

添加一个状态机（State Machine）节点，并连接到最终动画姿势（Final Animation Pose）。

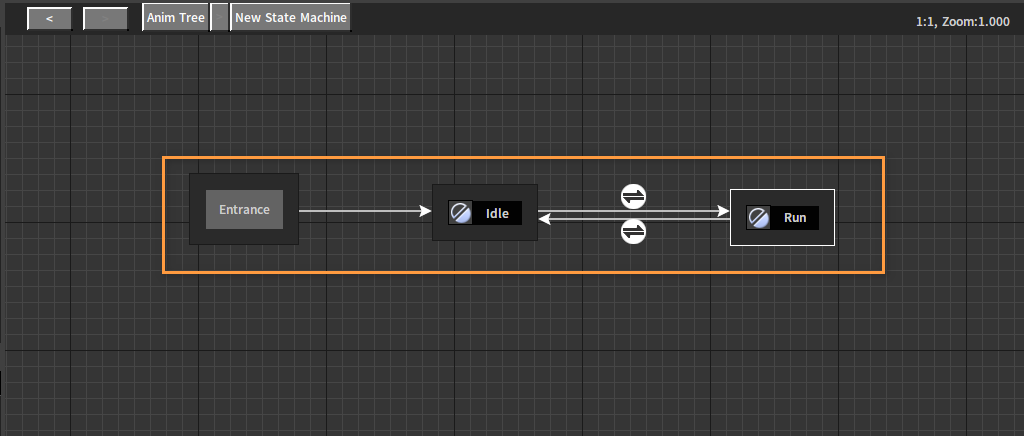

双击该状态机（State Machine）节点，进入状态图的编辑界面，添加Idle和Run两个状态（State）节点，并连接这两个状态，使这两个状态可形成一个循环。

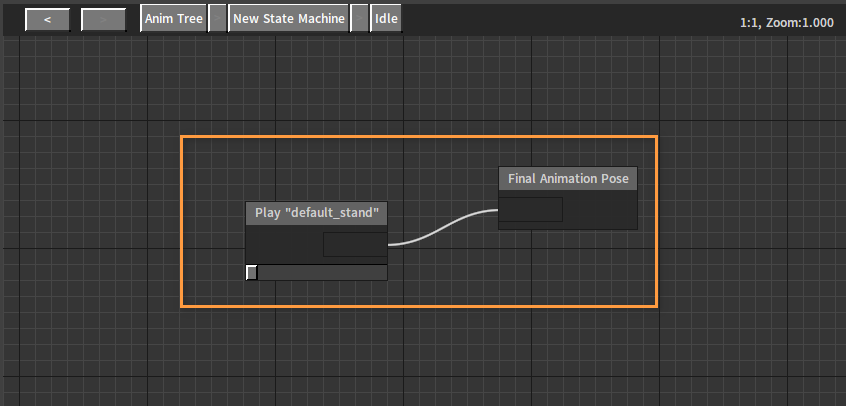

双击Idle状态节点，在该状态中添加站立动画。添加一个序列播放节点，并将其连接到最终动画姿势（Final Animation Pose）。

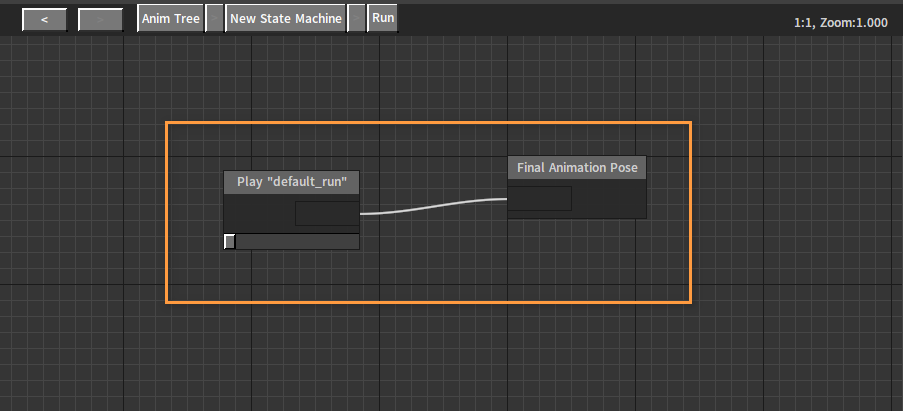

同样的，在Run状态中添加跑步动画，并将其连接到最终动画姿势（Final Animation Pose）。

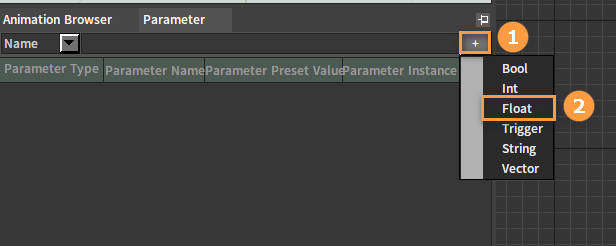

在动画编辑器中的参数（Parameter）窗口中，点击按钮，选择浮点（Float)，添加一个浮点型参数。

将所添加参数的参数名称（Parameter Name）修改为Speed。

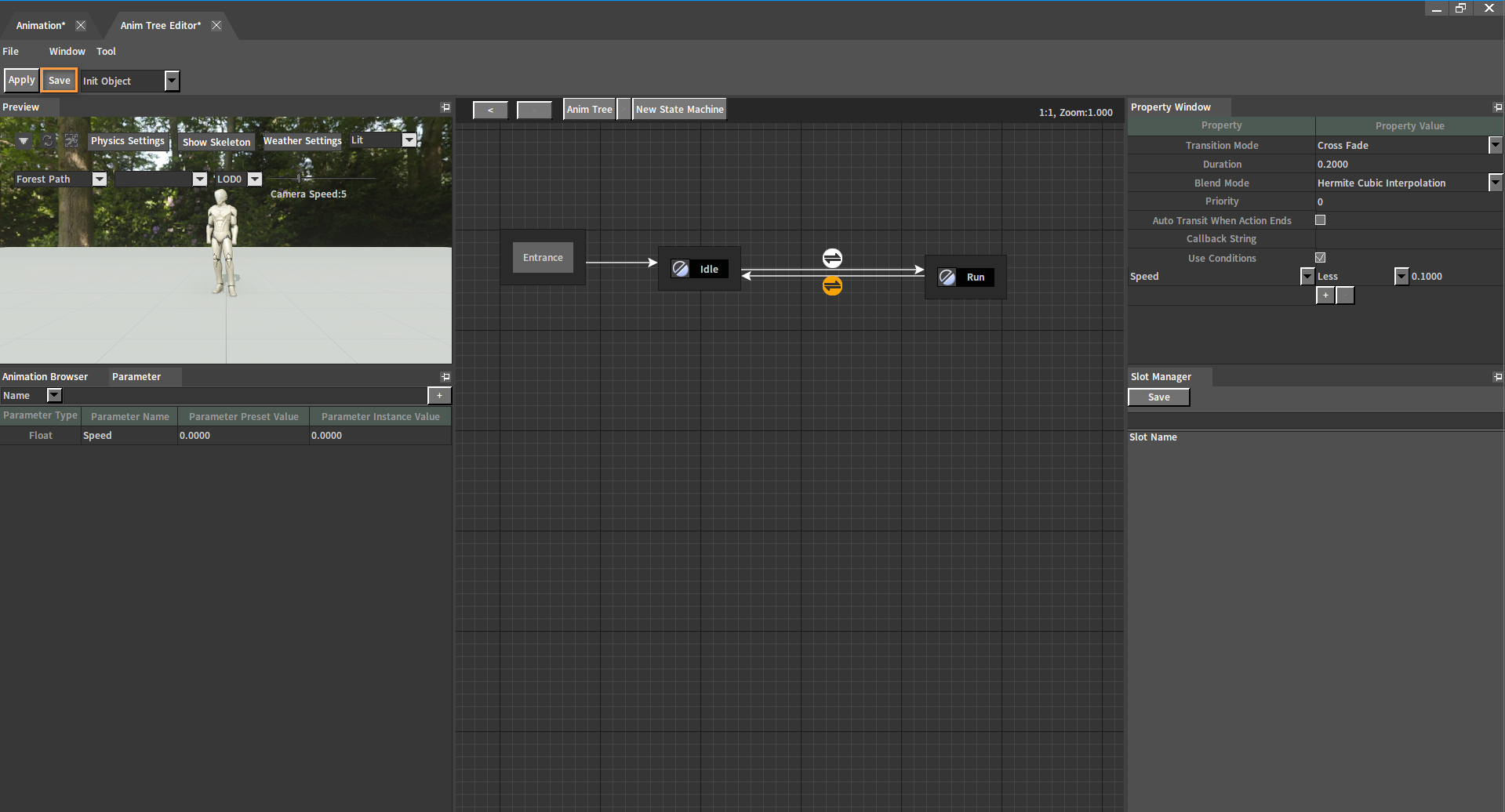

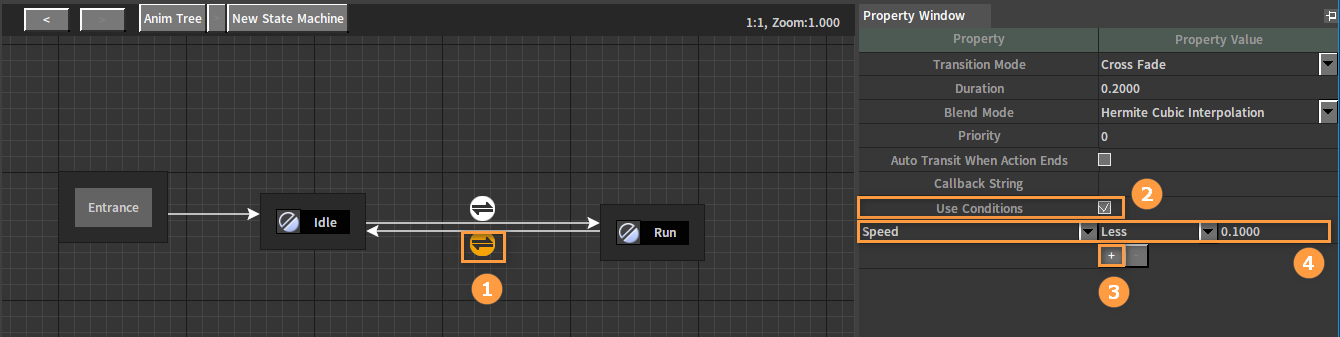

选中Idle -> Run的状态迁移，在属性窗口（Property Window）中勾选使用条件（Use Condition）后，点击 按钮添加一个条件，将该条件设置为Speed大于0.1。

将Run -> Idle的状态迁移条件设置为Speed小于0.1。

点击保存（Save）按钮，保存该动画树。

输入设置

在组件编辑器（Component Editor）中，依次点击菜单栏配置（Config） -> 项目设置（Project Settings），打开项目设置窗口。

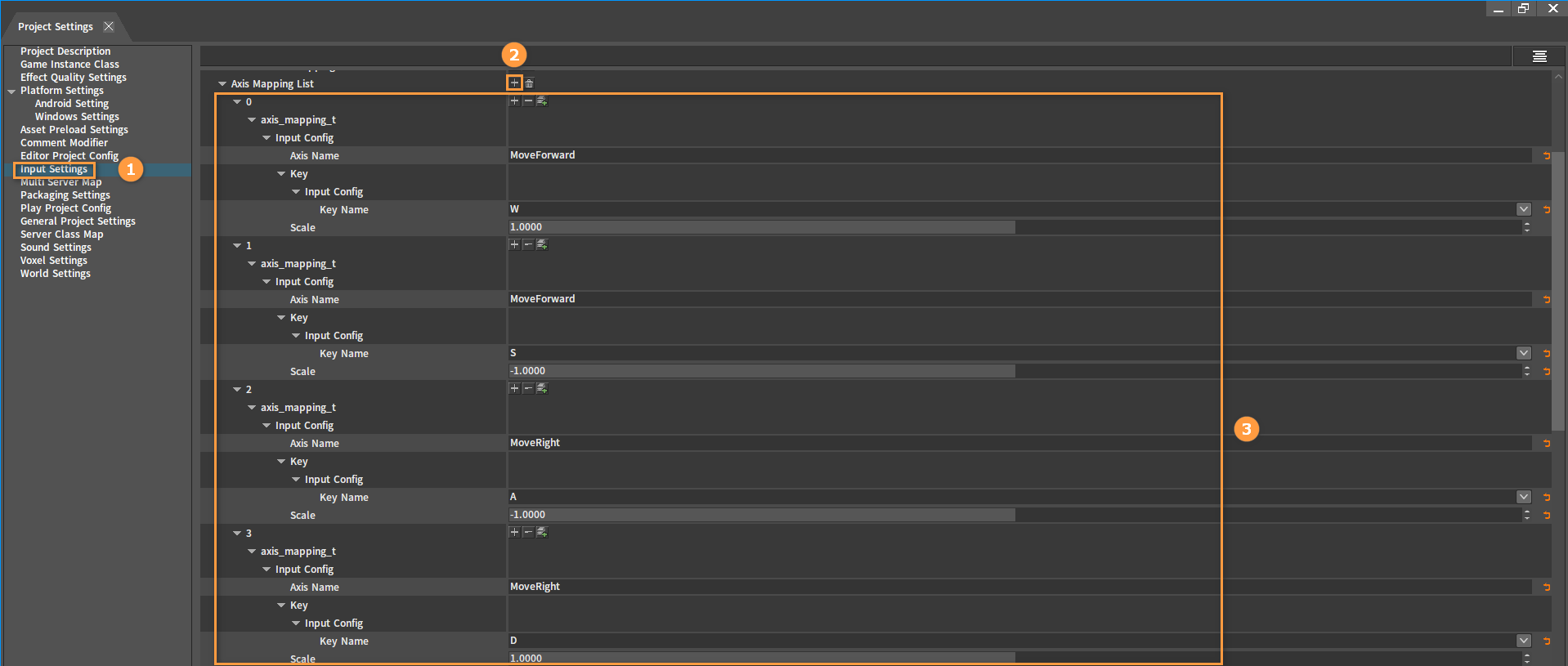

在项目设置（Project Settings）窗口中，点击输入设置（Input Settings）切换到输入设置界面，点击轴映射列表（Axis Mapping List）旁的 可添加新的轴映射。添加如下图中的7个轴映射。

创建角色

依次点击工具栏创建游戏对象（Create Game Object） -> 角色（Character），创建一个玩家角色。

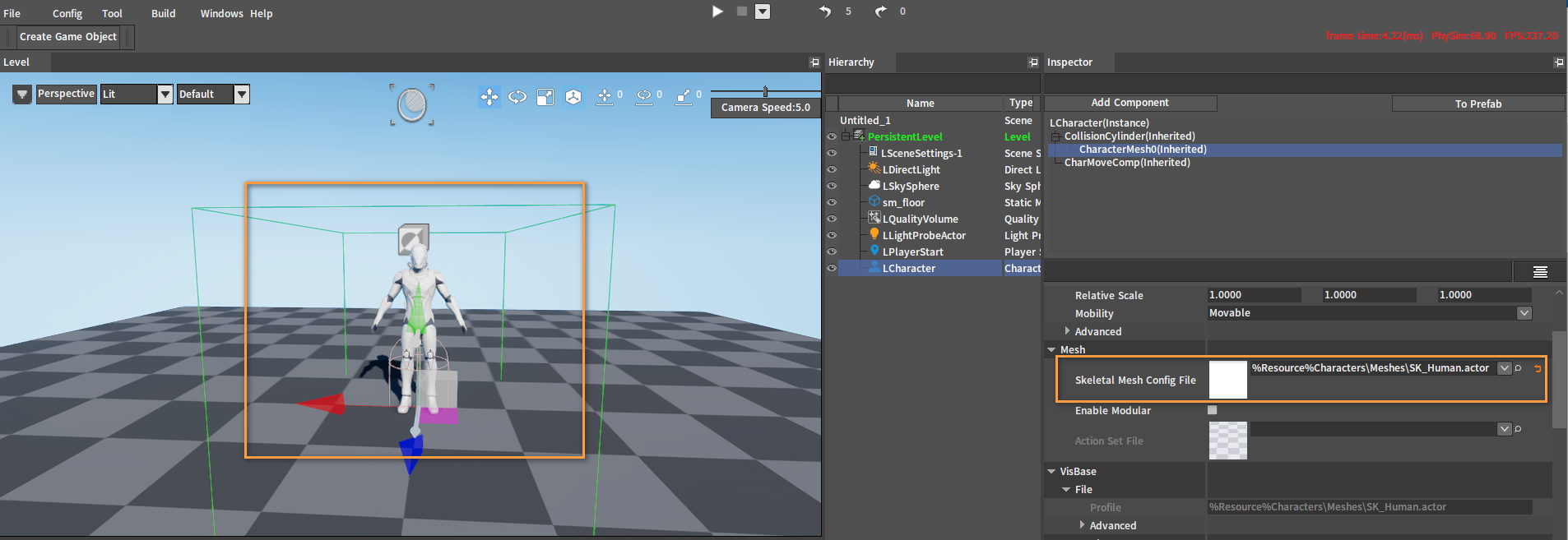

在观察器（Inspector）面板中选中CharacterMesh0(Inherited)，从项目（Project）面板中，将之前所创建的组合体文件（.actor）拖拽到骨架网格体配置文件（Skeletal Mesh Config File）中。

拖拽完成：

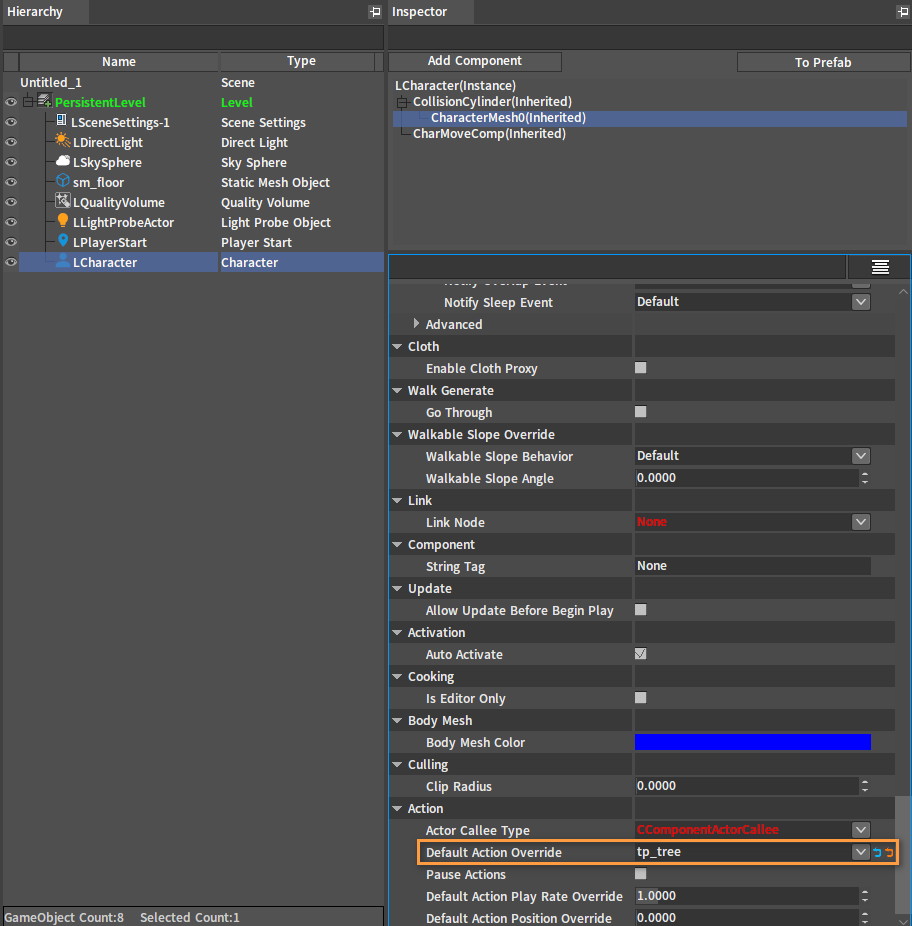

修改默认行为覆盖（Default Action Override）属性为之前创建的动画树tp_tree。

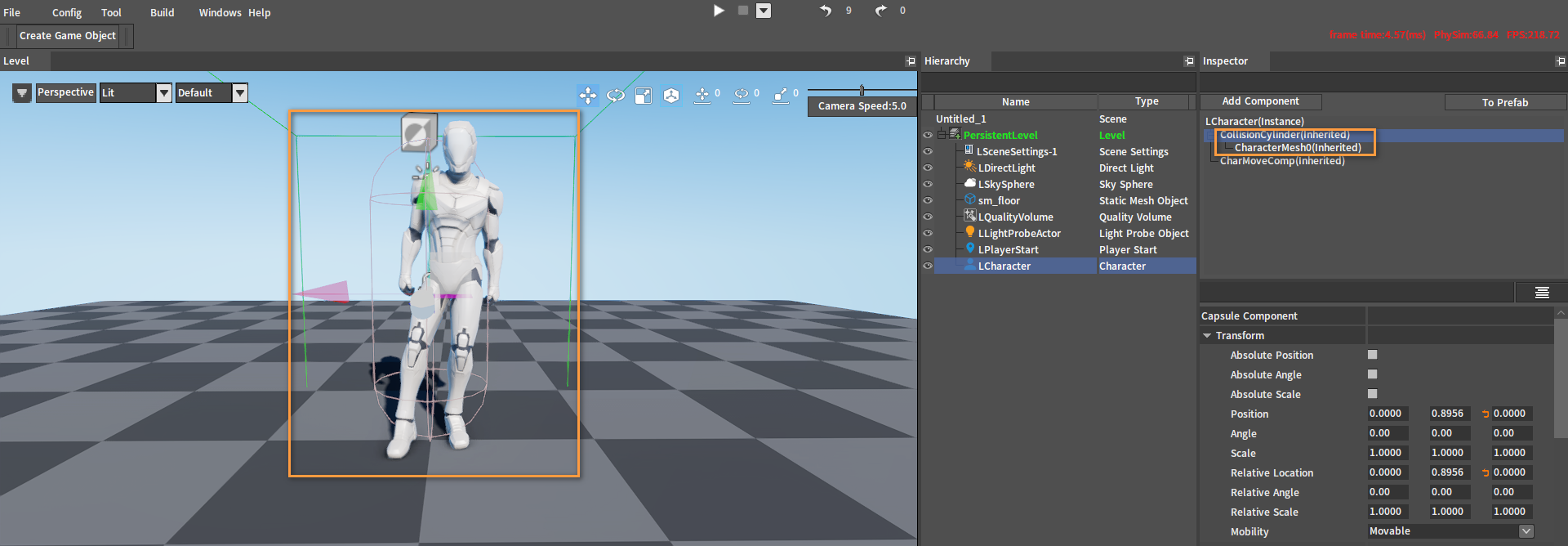

在观察器（Inspector）面板中，选中CollisionCylinder(Inherited)和CharacterMesh0(Inherited)分别调整该角色胶囊体和网格体的位置，使胶囊体尽可能在包裹角色的前提下，让蒙皮角色的脚部贴地，胶囊体也需在地面上方。

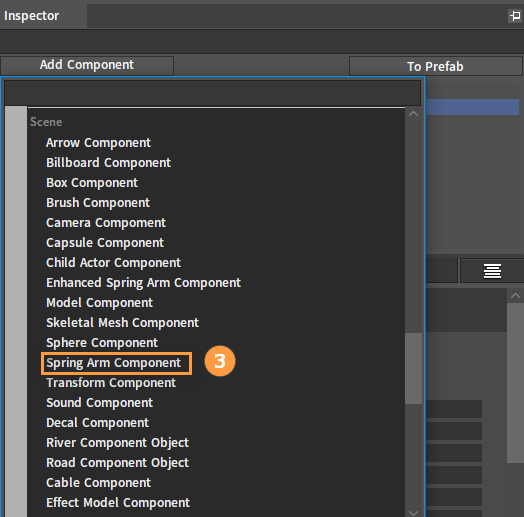

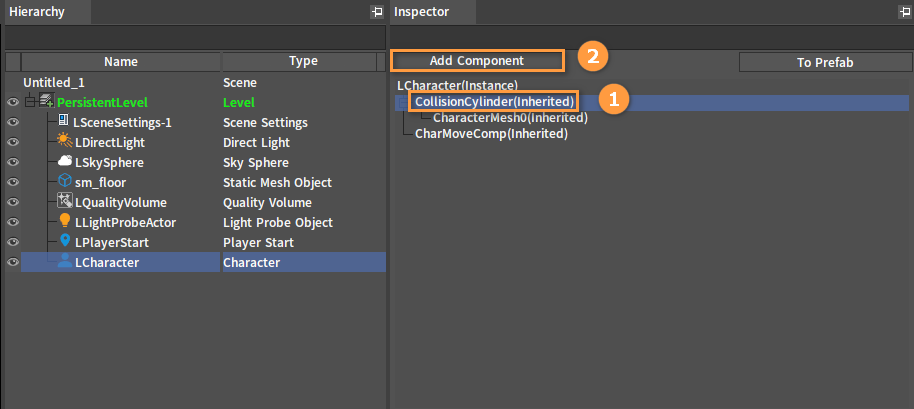

为CollisionCylinder(Inherited)组件添加一个弹簧臂组件（Spring Arm Component）作为其子组件。选中CollisionCylinder(Inherited)，点击添加组件（Add Component），选择弹簧臂组件（Spring Arm Component）。

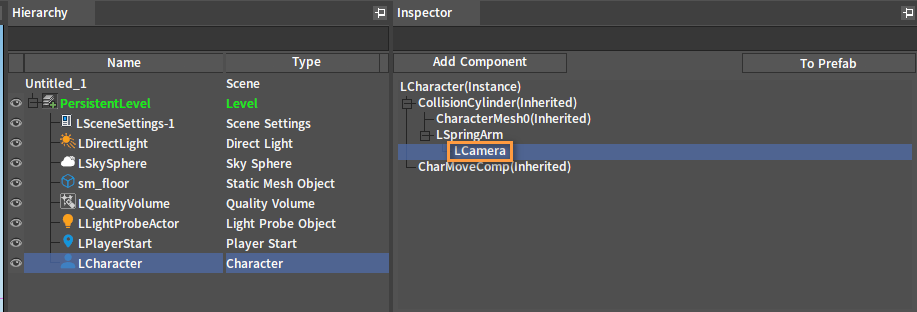

为弹簧臂组件（LSpringArm）添加一个摄像机组件（Camera Component）作为其子组件。

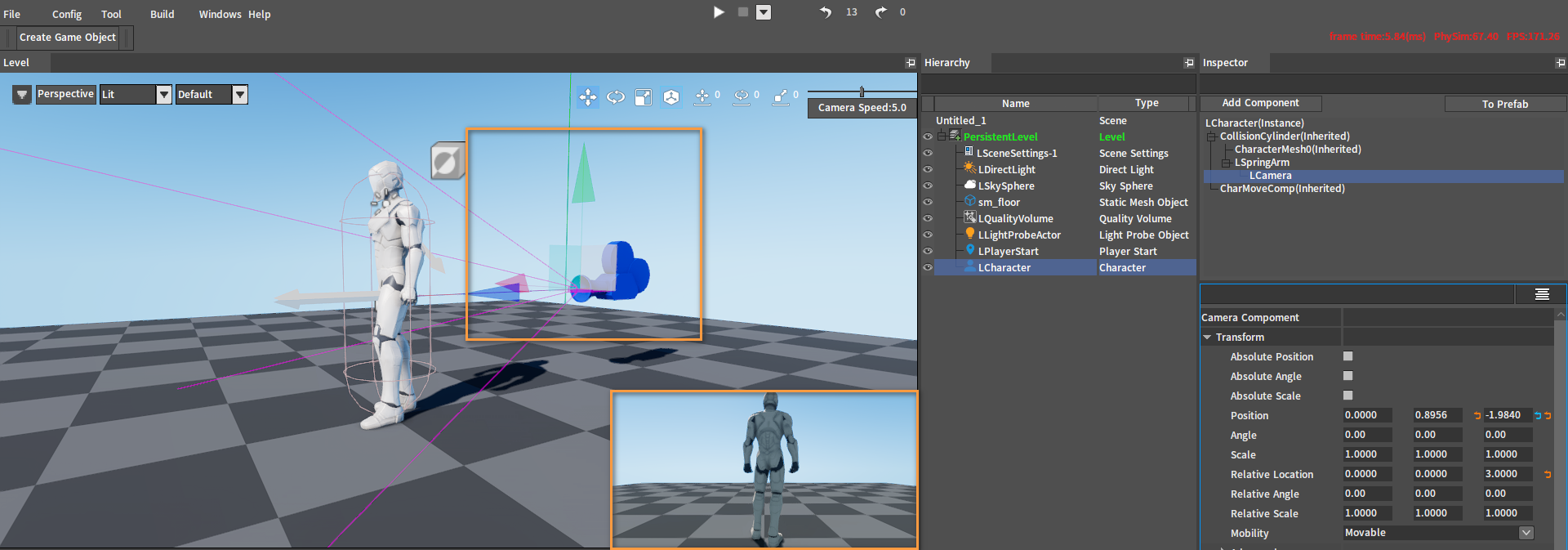

调整摄像机组件至合适位置。

选中角色对象，在观察器（Inspector）面板中选中LCharacter(Instance)，然后将下方的自动持有玩家（Auto Possess Player）设置为玩家0（Player 0），此时PIE后会自动使用角色身上的摄像机。

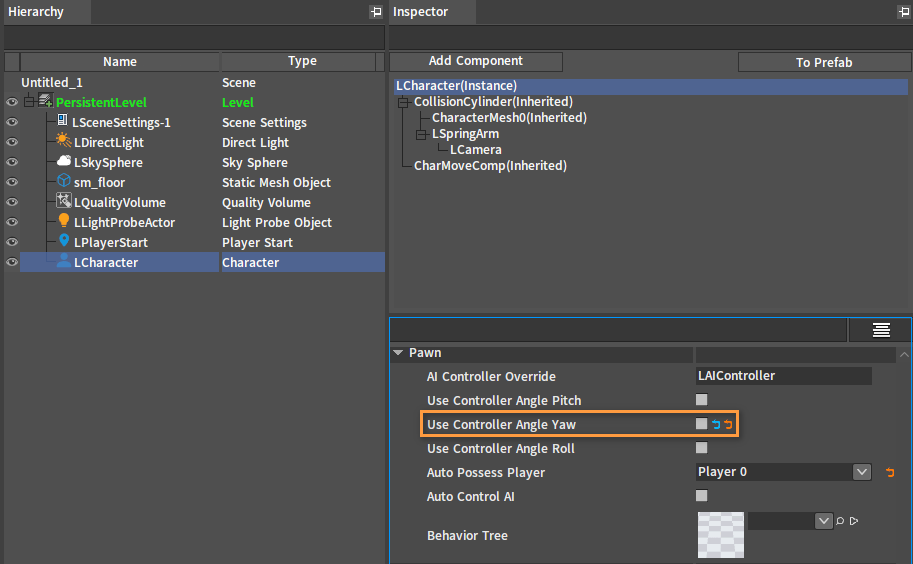

取消勾选使用控制器偏航角（Use Controller Angle Yaw）。

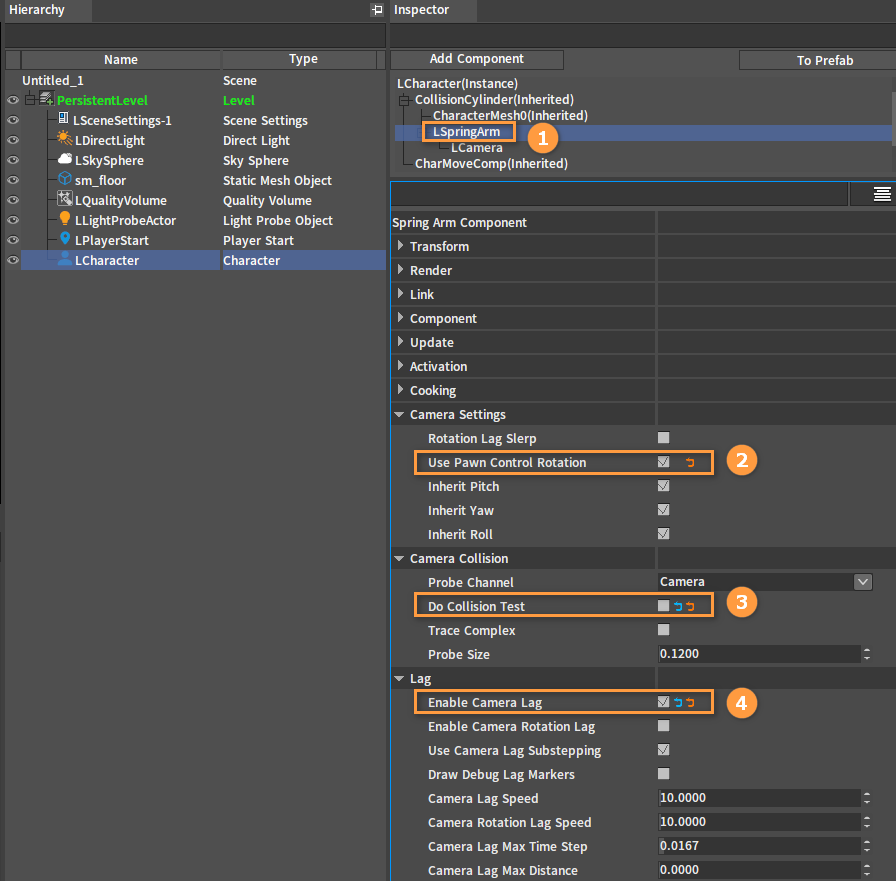

选中弹簧臂组件（LSpringArm），勾选使用角色控制旋转（Use Pawn Control Rotation）和启用摄像机延迟（Enable Camera Lag），取消勾选做碰撞测试（Do Collision Test）。

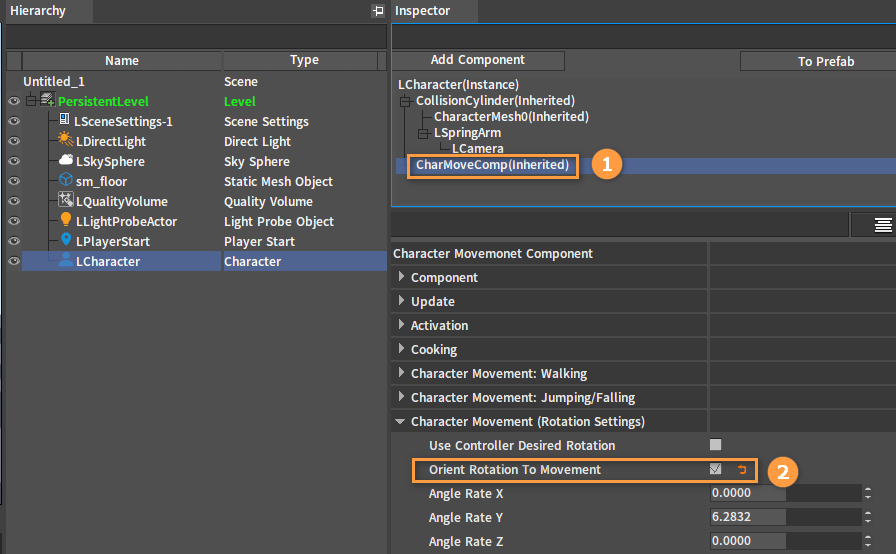

选中CharMoveComp(Inherited)，勾选朝移动方向旋转（Orient Rotation To Movement）。

编写角色控制脚本

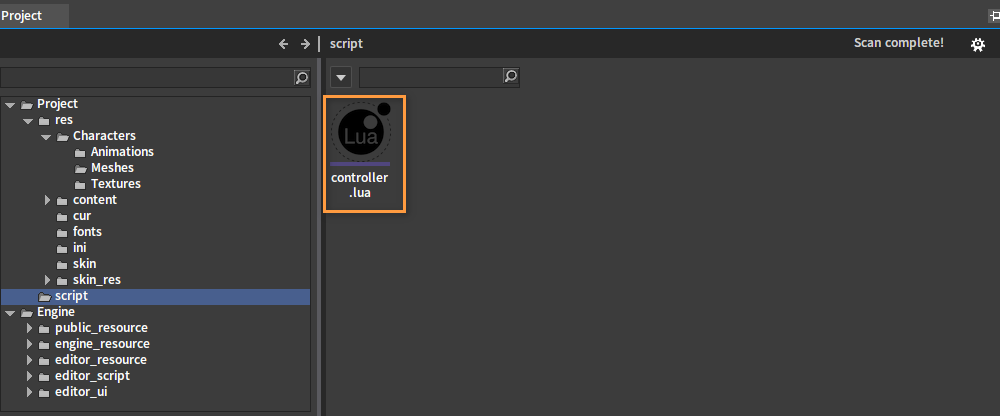

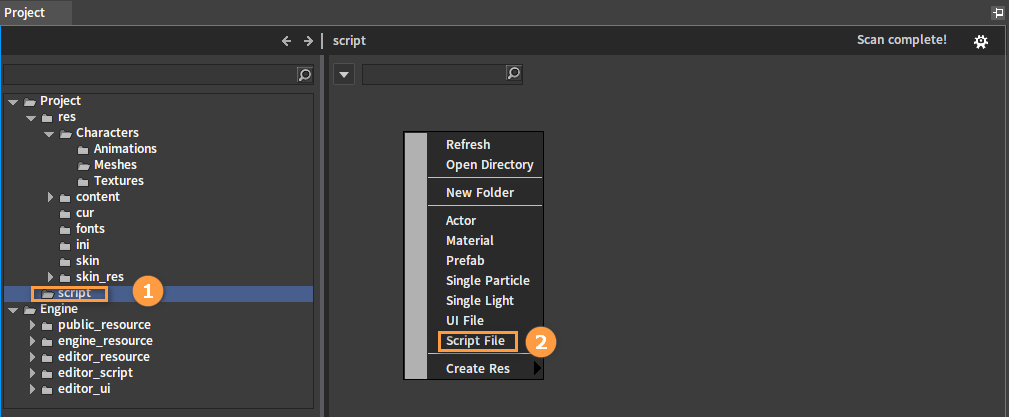

选择项目（Project）面板中的script文件夹，然后在资源预览窗口中右键打开快捷菜单，选择脚本（Script File），创建一个脚本文件controller.lua。

双击所创建的脚本文件，可打开编写脚本的界面。

编写如下脚本代码：

--动画资源类型
AT_UNKNOWN = 0
AT_SKELETON = 1
AT_SKELETON_AS_ANIMSEQUENCE = 2
AT_ANIMSEQUENCE = 3
AT_MONTAGE = 4
AT_BLENDSPACE = 5
AT_BLENDSPACE1D = 6
AT_AIMOFFSETBLENDSPACE = 7
AT_ANIMTREE = 8

local IE_Pressed        = 0     --按键按下
local IE_Released       = 1     --按键抬起
local IE_Repeat         = 2
local IE_DoubleClick    = 3
local IE_Axis           = 4
local IE_MAX            = 5

local CAMERA_DISTANCE_CHANGE_SPEED = 0.5
local CAMERA_DISTANCE_MIN = -1
local CAMERA_DISTANCE_MAX = 50


--use this for initialization
function on_begin_play(component)
    local owner = component.ActorOwner

    if nx_is_valid(owner) then
        local input_comp = owner.InputComponent

        if nx_is_valid(input_comp) then
            nx_bind_script(owner, nx_current())

            --第一个参数对应输入设置中的Axis Name
            --最后一个参数为自定义事件名
            input_comp:AddAxisBinding("MoveForward", true, false, true, "InputAxisEvent_MoveForward")
            input_comp:AddAxisBinding("MoveRight", true, false, true, "InputAxisEvent_MoveRight")
            input_comp:AddAxisBinding("Turn", true, false, true, "InputAxisEvent_Turn")
            input_comp:AddAxisBinding("LookUp", true, false, true, "InputAxisEvent_LookUp")
            input_comp:AddAxisBinding("AdjustCameraDis", true, false, true, "InputAxisEvent_AdjustCameraDis")

            --第二个参数为AddAxisBinding中的最后一个参数，最后一个参数表示脚本中的函数名
            nx_callback(owner, "InputAxisEvent_MoveForward", "on_moveforward")
            nx_callback(owner, "InputAxisEvent_MoveRight", "on_moveright")
            nx_callback(owner, "InputAxisEvent_Turn", "on_turn")
            nx_callback(owner, "InputAxisEvent_LookUp", "on_lookup")
            nx_callback(owner, "InputAxisEvent_AdjustCameraDis", "on_adjust_camera_dis")

            nx_callback(owner, "on_velocity_changed", "on_velocity_changed")

        end
    end

    nx_callback(component, "on_tick", "tick")
end

--use this for release
function on_end_play(component)
end

--获取actor
function character_get_actor(character)
    if nx_is_valid(character) then
        local mesh_component = character.MeshComponent

        if nx_is_valid(mesh_component) then
            local vis_base = mesh_component.VisBase

            if nx_is_valid(vis_base) and nx_is_kind(vis_base, "Actor") then
                return vis_base
            end
        end
    end

    return nx_null()
end

--获取spring_arm
function character_get_spring_arm(character)
    if nx_is_valid(character) then
        local spring_arm_component = character:FindComponentByClassName("LSpringArmComponent")

        return spring_arm_component
    end

    return nx_null()
end

--向前移动回调
function on_moveforward(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    --获得控制器Y轴角度
    local controller = owner.Controller

    if nx_is_valid(controller) then
        local yaw = controller.AngleY
        --获得向前方向
        local x, y, z = nx_function("ext_angle_get_forward_vector", 0.0, yaw, 0.0)

        --增加移动量

        owner:AddMovementInput(x, y, z, axis_value)
    end

    return 1
end

--向右移动回调
function on_moveright(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    --获得控制器Y轴角度
    local controller = owner.Controller

    if nx_is_valid(controller) then
        local yaw = controller.AngleY
        --获得向右方向
        local x, y, z = nx_function("ext_angle_get_right_vector", 0.0, yaw, 0.0)

        --增加移动量
        owner:AddMovementInput(x, y, z, axis_value)
    end
    return 1
end

--左右旋转（绕Y轴旋转）回调
function on_turn(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    owner:AddControllerYawInput(axis_value)

    return 1
end

--上下旋转（绕X轴旋转）回调
function on_lookup(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    owner:AddControllerPitchInput(-axis_value)

    return 1
end

--鼠标滚轮回调
function on_adjust_camera_dis(owner, axis_value)
    if not nx_is_valid(owner) then
        return 0
    end

    local spring_arm_component = character_get_spring_arm(owner)

    if nx_is_valid(spring_arm_component) then
        local delta = axis_value * CAMERA_DISTANCE_CHANGE_SPEED

        local cur_value = spring_arm_component.TargetArmLength
        local new_value =  cur_value + delta

        if delta > 0 then
            if new_value > CAMERA_DISTANCE_MAX then
                new_value = CAMERA_DISTANCE_MAX
            end

            spring_arm_component.TargetArmLength = new_value
        else
            if new_value < CAMERA_DISTANCE_MIN then
                new_value = CAMERA_DISTANCE_MIN
            end
            spring_arm_component.TargetArmLength = new_value
        end
    end

    return 1
end


--速度变化回调
function on_velocity_changed(owner, component_id, new_x, new_y, new_z, old_x, old_y, old_z)
    local actor = character_get_actor(owner)

    if nx_is_valid(actor) then
        if actor:GetBlendActionCount() > 0 then
            local action_name = actor:GetBlendActionName(0)
            local action_type = actor:GetActionType(action_name)
            local action_index = actor:GetActionIndex(action_name)

            if action_type == AT_ANIMTREE then
                local speed = math.sqrt(new_x * new_x + new_y * new_y + new_z * new_z)
                actor:SetAnimTreeValue(action_index, "Speed", speed)

                nx_set_custom(actor,"CurSpeed",speed);
            end
        end
    end

    return 1
end

绑定角色控制脚本

选中LCharacter(Instance)，然后添加一个脚本组件（Script Component）。

从项目（Project）面板中将controller.lua脚本文件拖拽到脚本组件的脚本文件（Script File）中。

拖拽完成：

运行

PIE后，可通过WASD键控制角色移动，按住鼠标右键移动可转动视角，通过鼠标滚轮可拉近拉远摄像机。
