资源工作流程

概述​

本文档主要介绍了如何在引擎中导入资源、导出资源，以及一些必要的插件。

插件安装​

PhotoShop导出插件安装​

适用于Max2016版本和PhotoShop（CS5-CC 2018）版本。

导出插件的安装程序在编辑器文件夹...client\windows\tools\FlexiPluginSetup.exe目录下。

运行程序“FlexiPluginSetup.exe”。

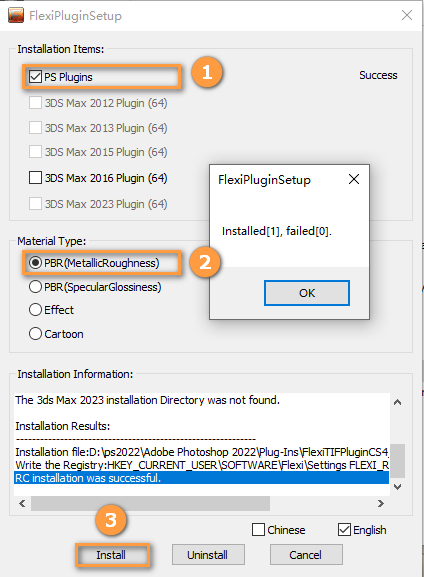

在安装项（Installation items）下选中PS插件（PS Plugins），在材质类型（Material Type）下选中PBR金属度粗糙度（PBR (MetallicRoughness）），然后点击安装（Install）完成安装。

image-20230529095133158

资源类型​

常见资源类型：

类型格式
纹理贴图（Texture Map）TIF
静态网格体（Static Mesh）XMOD
骨架网格体（Skeletal Mesh）XMOD
动画文件（Animation File）XSKT
特效文件（Effect File）EFFECT
粒子文件（Particle File）PARTICLE
物理（Physics）CHB, NXX
音频 (Audio)WAV

将资源导入Flexi编辑器​

模型资源​

使用外部程序创建可供引擎使用的内容类型。

导入静态网格体​

在外部应用程序中，选择需要的网格体文件导出为FBX格式（文件可以多选）。

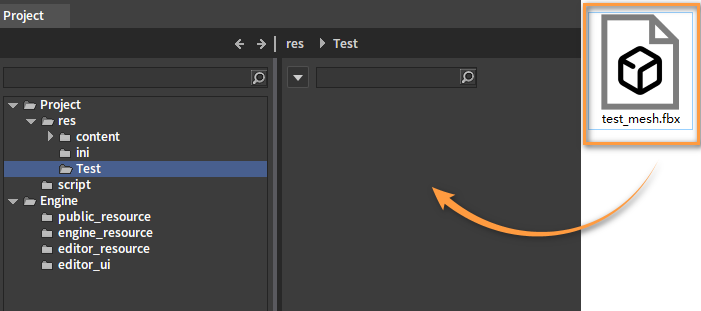

在引擎项目面板的资源目录下创建一个文件夹并打开，用以存放资源。拖动需要导入的FBX文件到Flexi的资源预览窗口中。

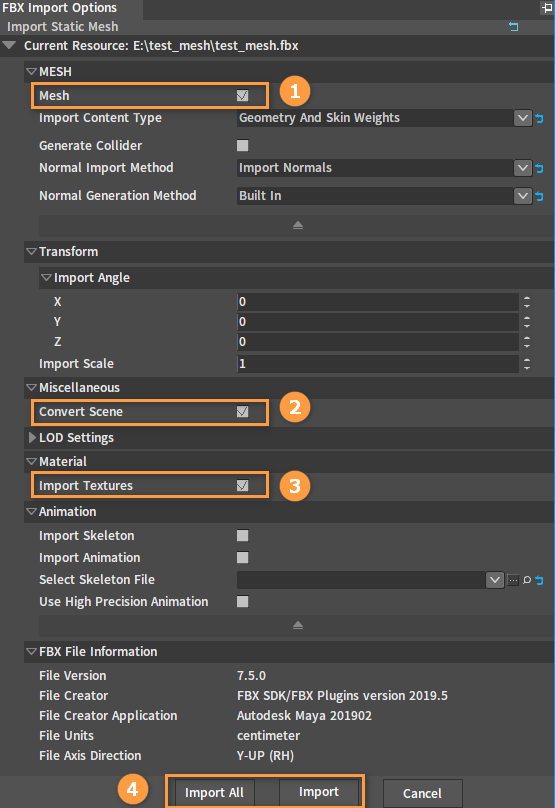

在弹出的FBX导入选项（FBX Import Options）窗口中进行设置。

image-20230526104547231

编号名称说明
1网格体（Mesh）是否导入网格体。
2转换场景（Convert Scene）是否转换场景，将场景由FBX坐标系转换为Flexi引擎坐标系，其文件单位也会进行匹配。
3导入纹理（Import Textures）是否导入纹理。
4导入全部（Import All）/导入（Import）全部导入或单次导入。

导入FBX时，不支持将模型的子节点进行拆分，导入成功会同时生成同名的.xmodparams文件用于记录导入信息。

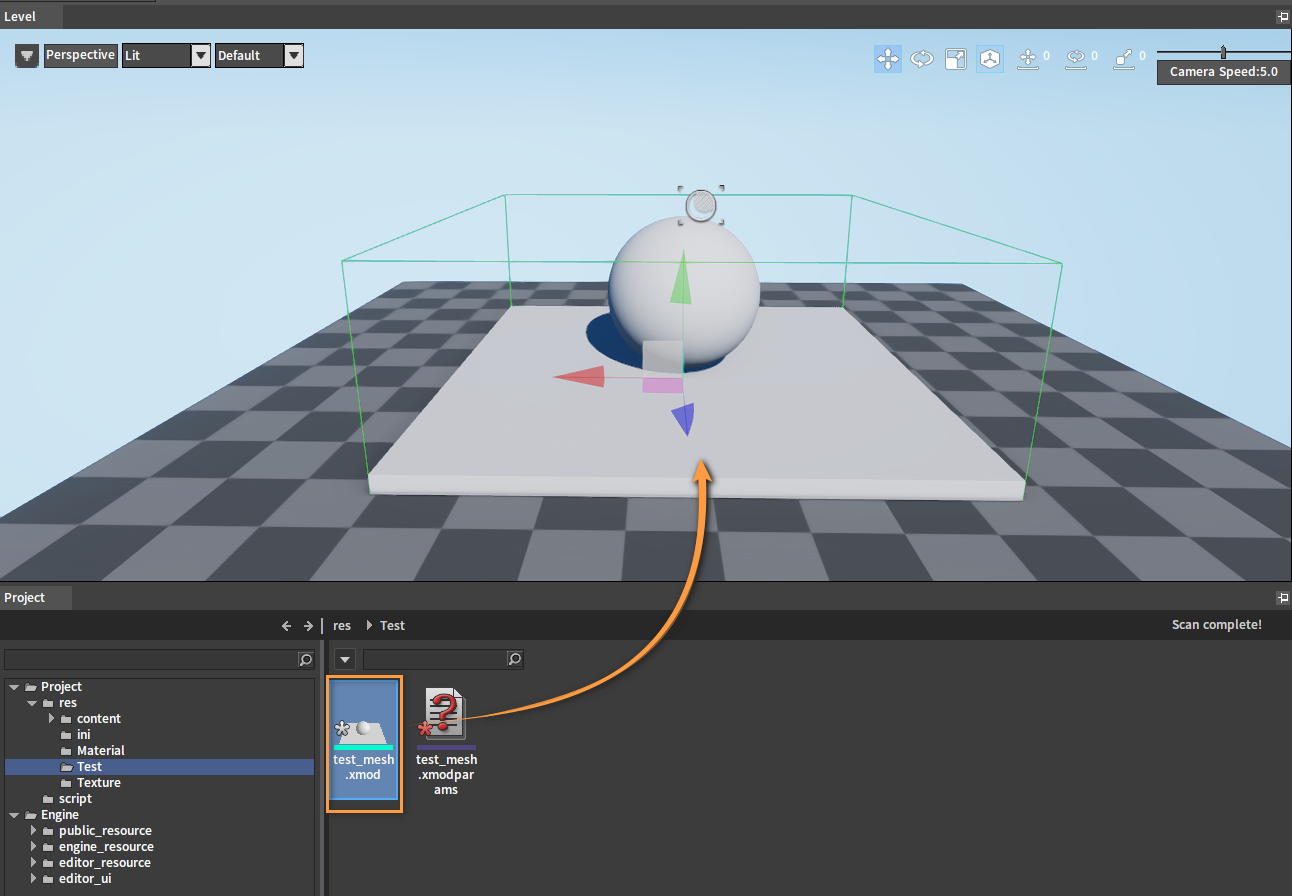

通过在关卡（Level）面板中查看导入的网格体来验证资源是否正确导入。

image-20220930105703873

碰撞体制作​

碰撞（Collision）在引擎中非常重要，很多交互依赖碰撞，引擎中可以生成物理碰撞，但还是建议在3D软件中创建自定义的碰撞几何体，和渲染网格体一起导出。

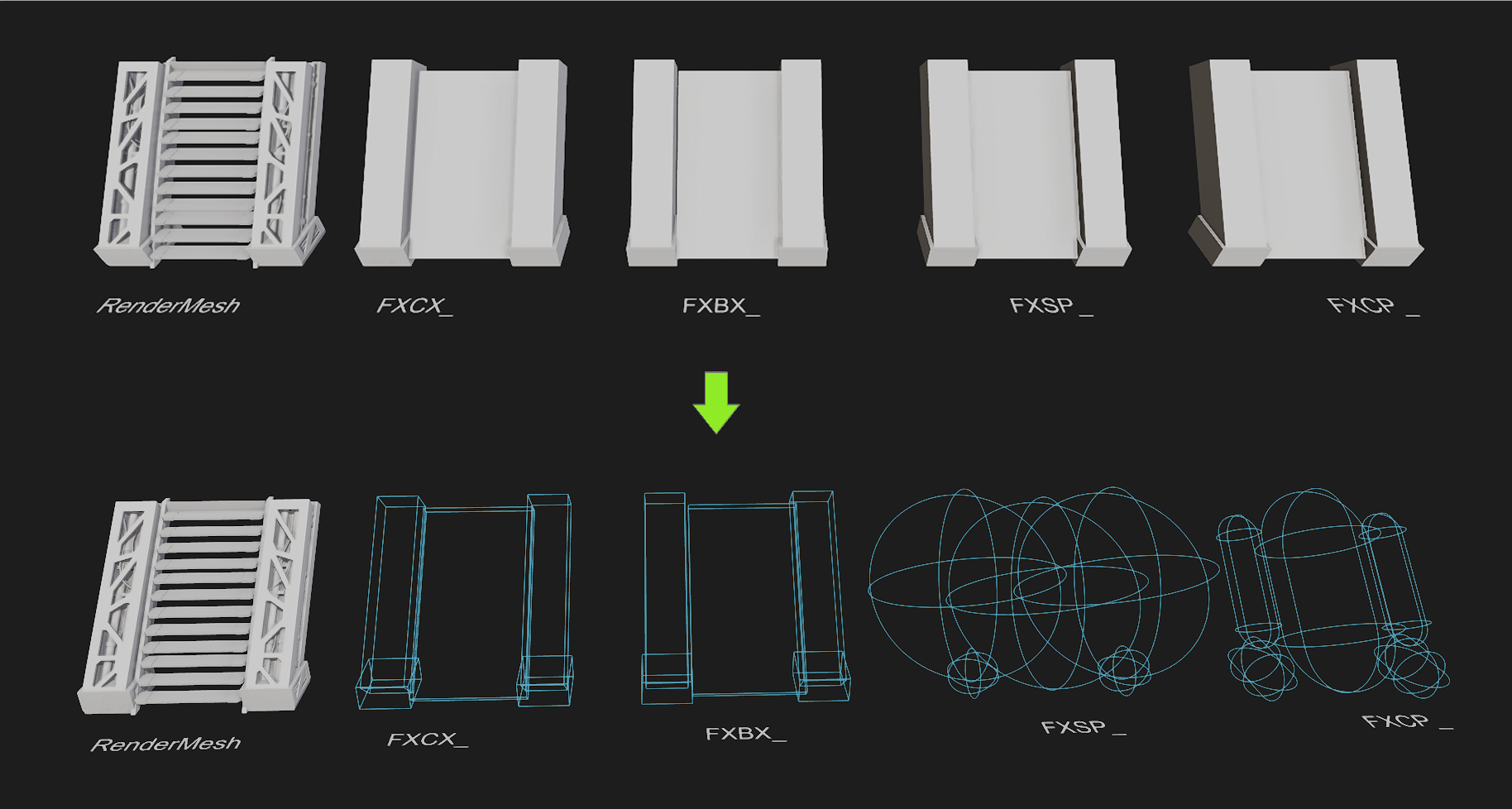

碰撞体的命名规则：

网格体前缀和命名说明
FXSP_[RenderMeshName]_##按照球体来生成物理碰撞体。
FXCP_[RenderMeshName]_##按照胶囊体来生成物理碰撞体。
FXBX_[RenderMeshName]_##按照盒子来生成物理碰撞体。
FXCX_[RenderMeshName]_##按照凸包来生成物理碰撞体。
FXTA_[RenderMeshName]_##按照三角形来生成物理碰撞体。

命名习惯需要和关联的渲染网格体命名一致。

##表示数字后缀（如果不想看到RenderMesh，也可以在3D软件中创建空物体，将空物体命名与碰撞体命名相匹配，如3DMAX中可以使用虚拟对象（Dummy）或者辅助对象（Helper）代替，Blender中创建空物体（Empty）代替）。

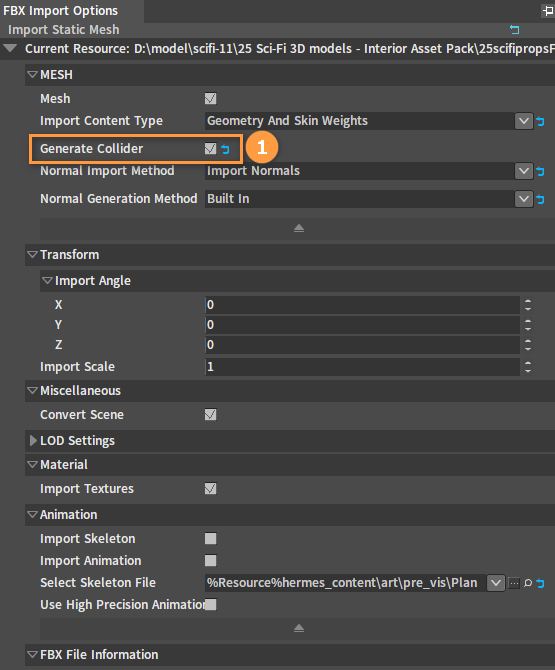

导入碰撞体FBX文件。将碰撞体FBX文件拖入到引擎资源预览窗口中，在弹出的FBX导入选项（FBX Import Option）窗口中需勾选生成碰撞体（Generate Collider）选项。

2023-05-25_150020

LOD创建指南​

如何导入静态网格体LOD：

可从外部3D建模软件（如3Ds Max、Maya或Blender）将静态网格体详细级别（LOD）导入到Flexi引擎。在此使用3Ds Max、Maya和Blender进行演示。

设置静态网格体LOD：

Autodesk 3Ds Max：

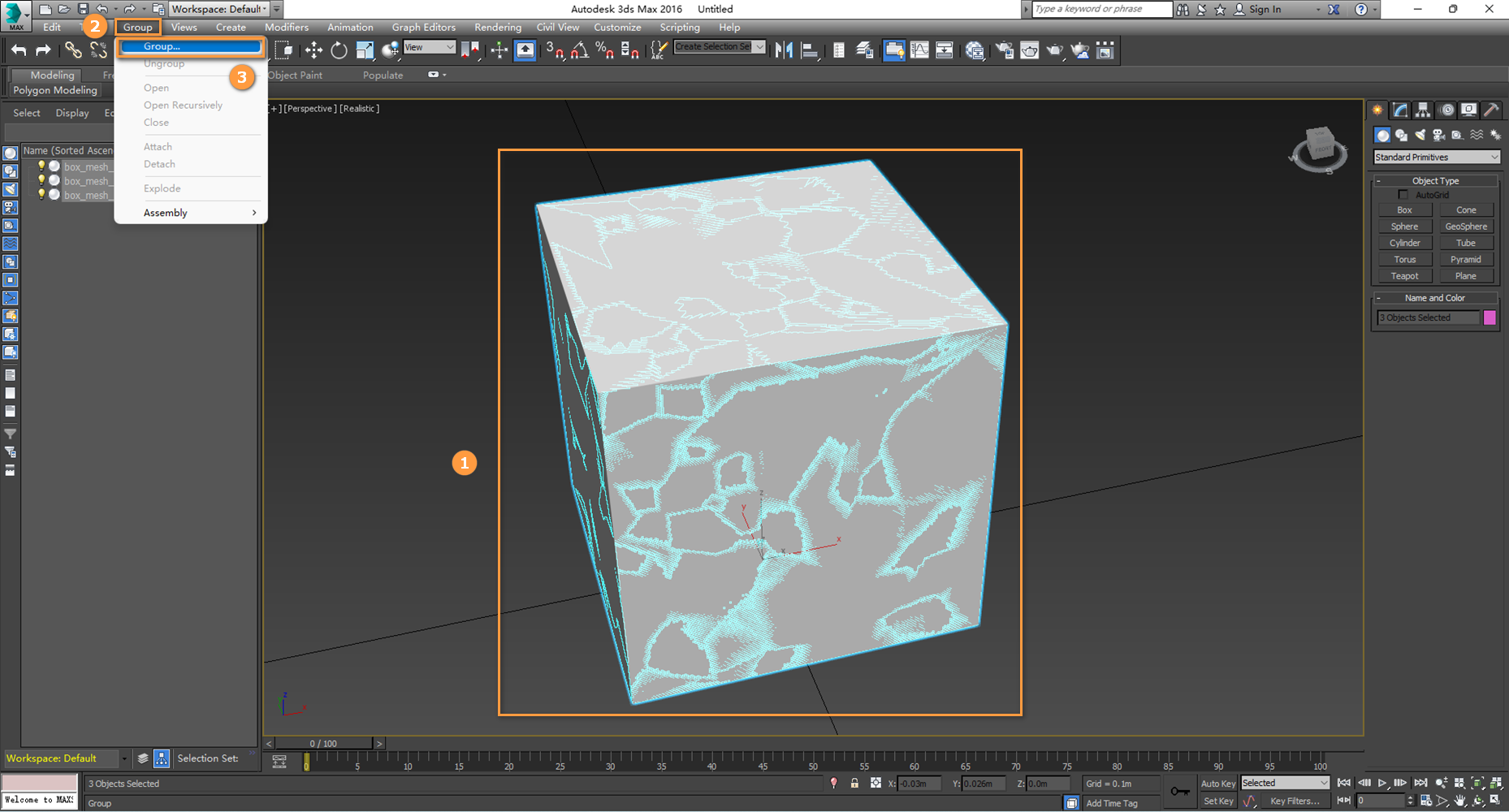

选中所有网格物体，然后从分组（Group）菜单中选择分组（Group）命令。

image-20220930115241796

在打开的对话框中输入新组的名称，单击 image-20220929205304219 按钮来创建组。

image-20220930130126137

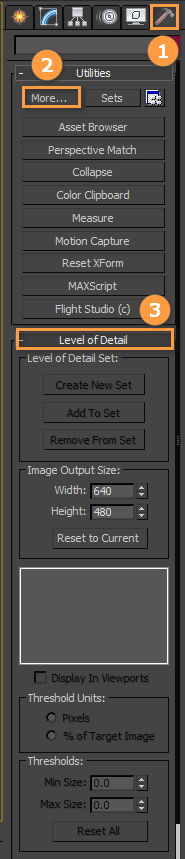

点击 image-20220929205125623 按钮来查看实用程序（Utilities）面板，然后选择详细级别（Level of Detail)实用程序。注意：如果找不到的话，你可能需要点击 image-20220929205142173。

image-20220930115406994

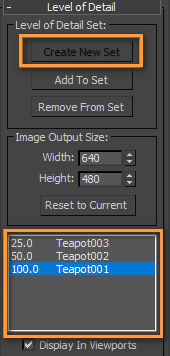

选择组后，单击 image-20220929204953918 按钮以创建新的LOD集并将选定组中的网格添加到其中，网格将根据其复杂性自动排序。

image-20220930115600090

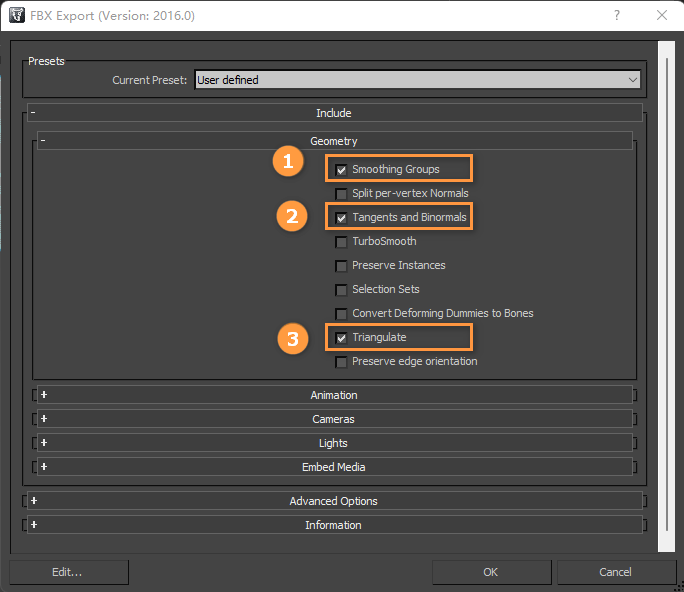

3Ds Max中，选择包含LOD集的组合体模型直接导出，导出时，需要勾选平滑组(Smoothing Groups)、切线和副法线（Tangents and Binormals）和三角算法（Triangulate）。

image-20220930115516980

Autodesk Maya：

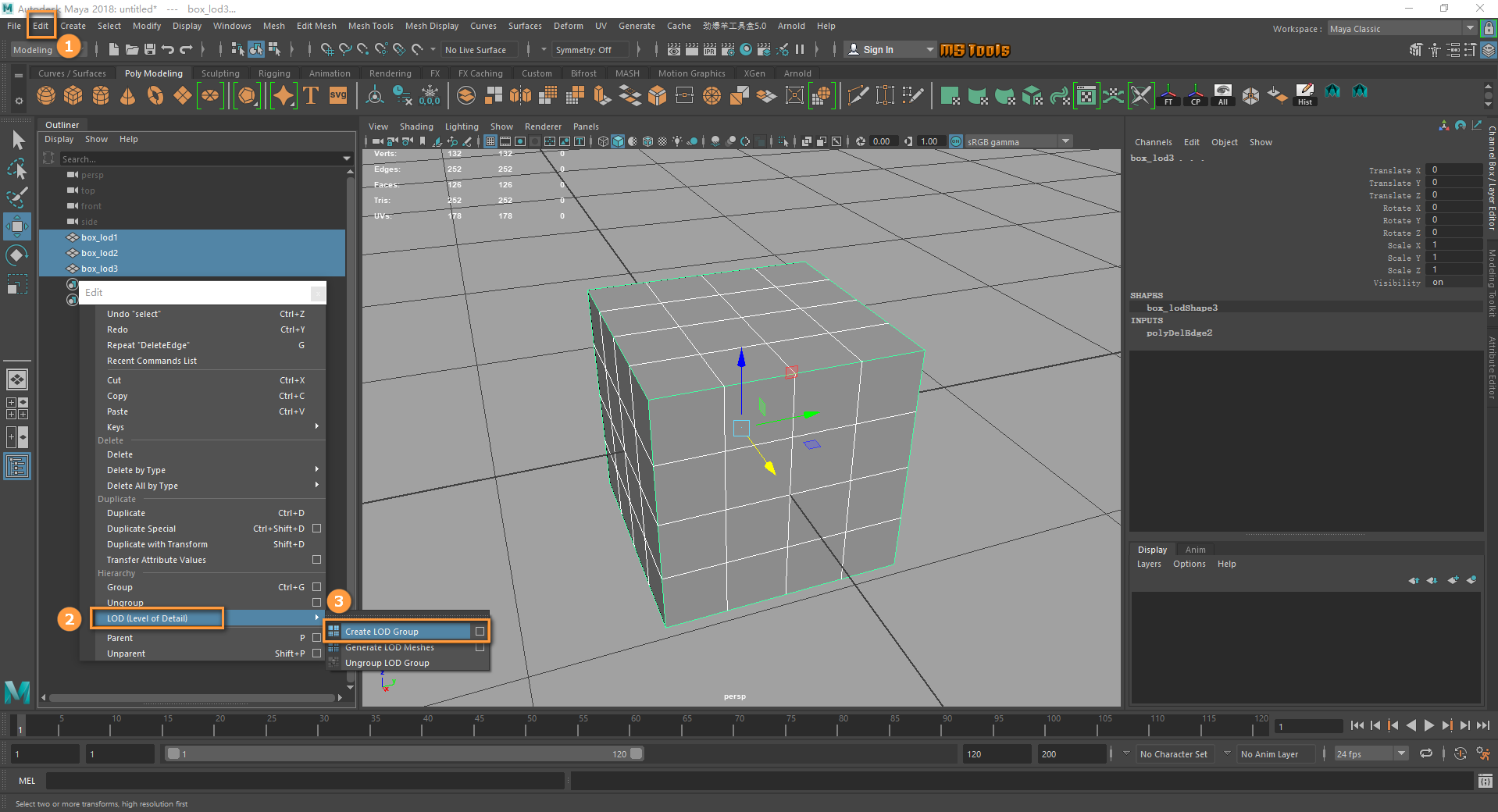

依照LOD的高低级别顺序选择所有网格体（例如LOD0、LOD1、LOD2、LOD3、LOD4…..）。按顺序选择非常重要，后续所创建的组需要根据顺序进行排序。然后从编辑（Edit）菜单中选择LOD（Level of Detail）-> 创建LOD分组（Creat LOD Group）命令。

image-20220930115804946

现在所有的网格体都应该分组到了LOD组下。

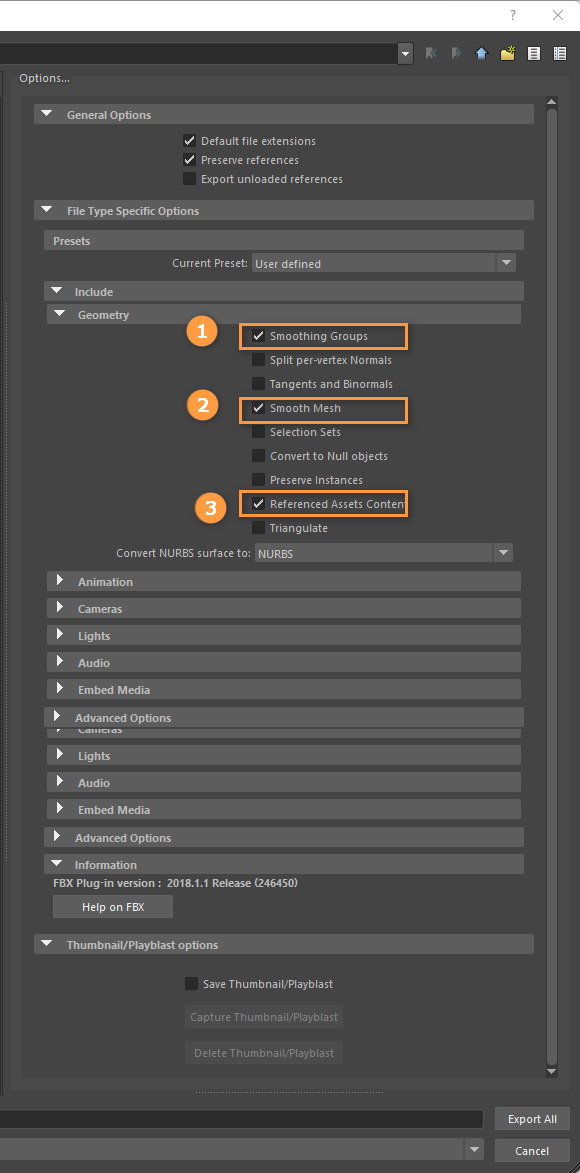

在Maya中，选择包含LOD集的组合体模型，直接导出，导出时，需要勾选平滑组（Smoothing Groups）、平滑网格（Smooth Mesh）和引用的资源内容（Referenced Assets Content）。

image-20220930122011352

Blender：

创建网格

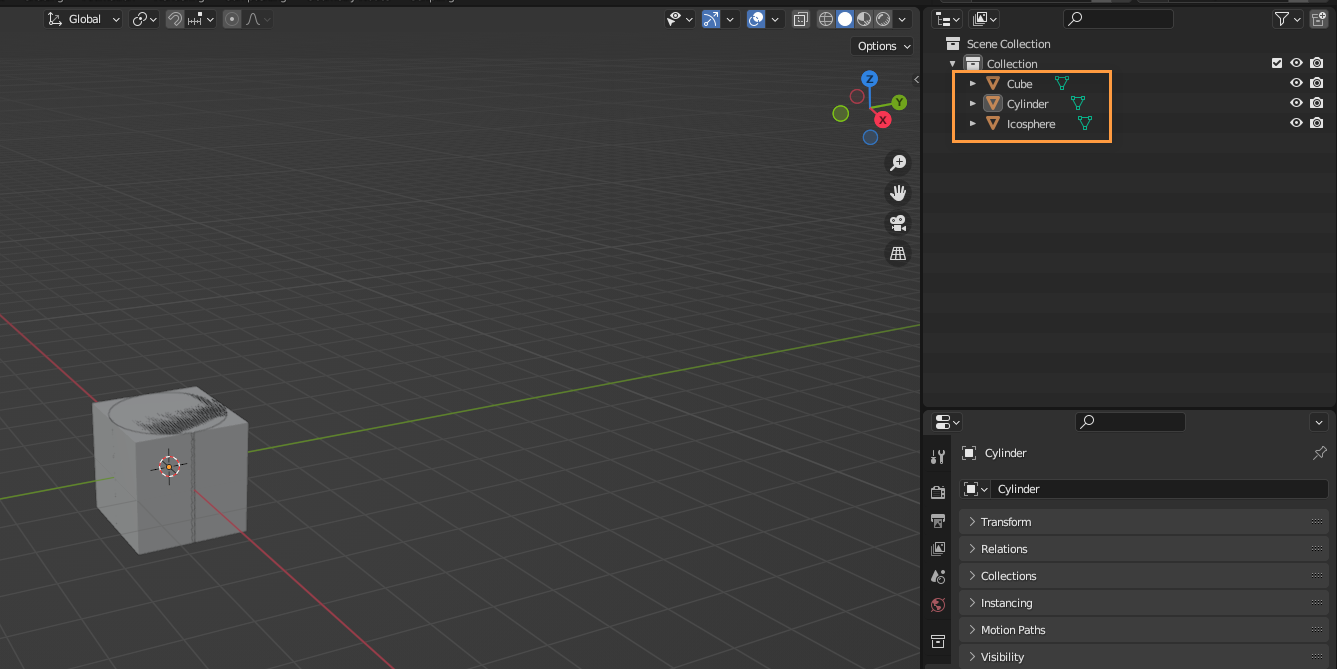

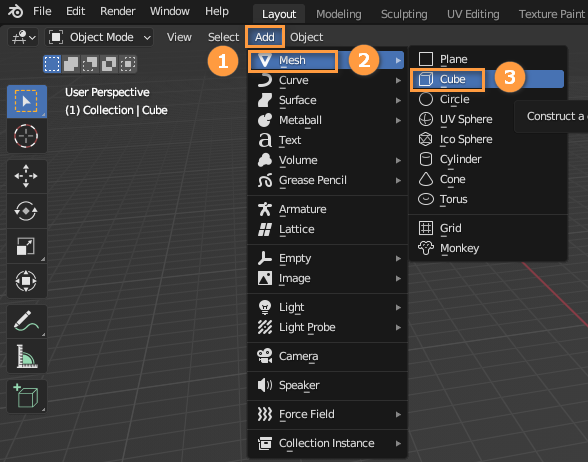

在Blender中依次点击添加（Add） -> 网格（Mesh） -> 立方体（Cube），添加一个立方体模型。

按照上述方法再依次添加一个棱角球（Ico Sphere）和柱体（Cylinder）。

将立方体的名称修改为mesh_LOD0，棱角球的名称修改为mesh_LOD1，柱体的名称修改为mesh_LOD2。

注意：

组合体LOD级别与命名无关，只与创建时间顺序有关，先创建的网格（Mesh）LOD级别最高（LOD0），越往后创建的网格（Mesh） LOD级别越低。所以，此时立方体的LOD等级最高（LOD0），柱体的LOD等级最低（LOD2）。

如果这里网格（Mesh）创建的时间顺序不对，最简单直接的方法就是将网格（Mesh）按时间顺序复制粘贴并删除原来的网格（Mesh）。

本文档中所创建的网格用作后续展示不同LOD级别效果。

创建空物体

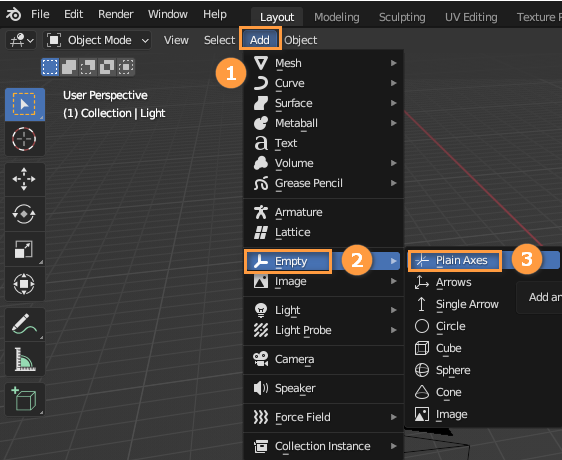

在Blender中依次点击添加（Add） -> 空物体（Empty） -> 纯轴（Plain Axes），或者按快捷键Shift + A，新建一个纯轴空物体，空物体命名没有要求。

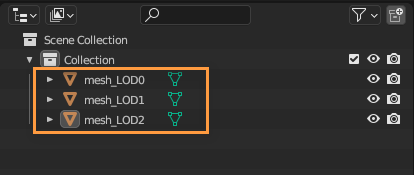

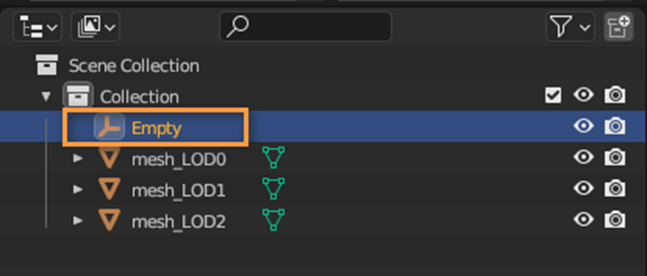

创建完成：

image-20230310104116607

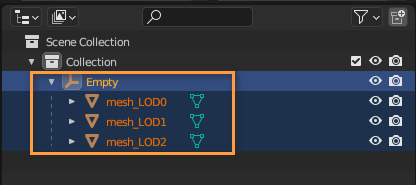

将LOD模型与空物体绑定父子级

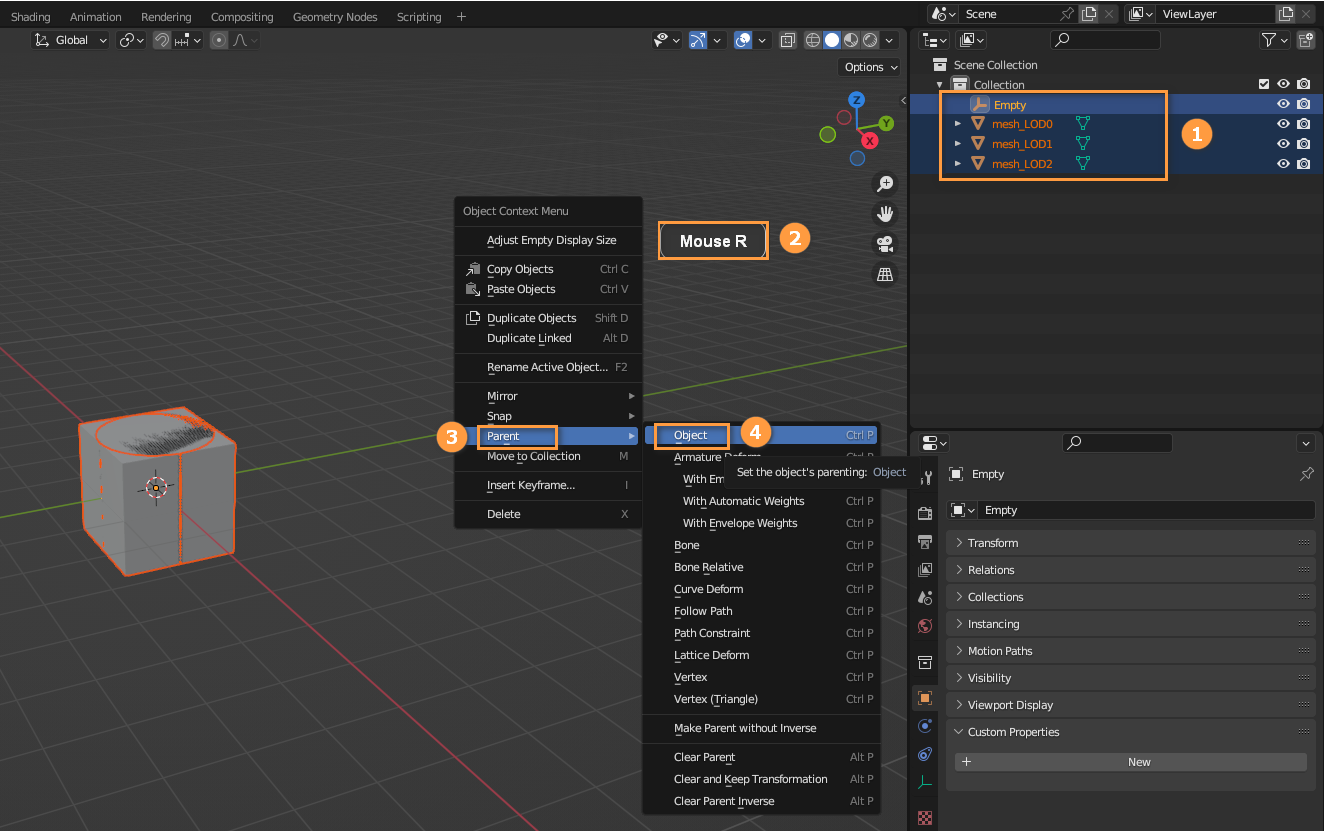

在场景集合（Scene Collection）面板中先选中空物体（Empty），再按住Shift并点击mesh_LOD2以全部选中这四项，然后在操作界面鼠标右击打开快捷菜单，依次点击父级（Parent） -> 物体（Object），或者按快捷键Ctrl + P后在弹出的快捷菜单中选择物体（Obejct）。空物体（Empty）为父级，三个网格（Mesh）为它的子级，父子类型为物体。

完成：

添加自定义属性

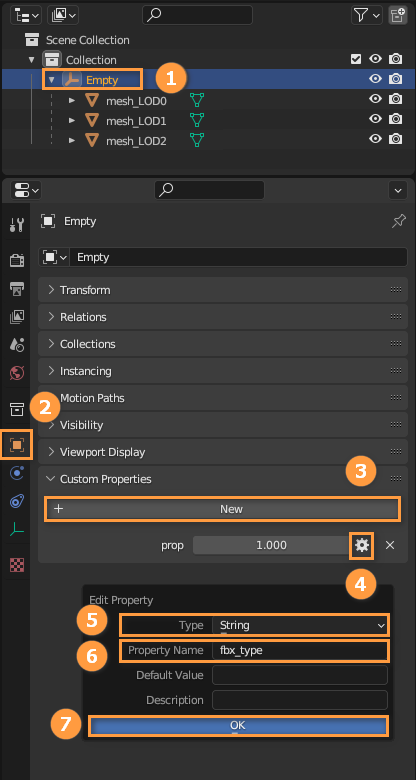

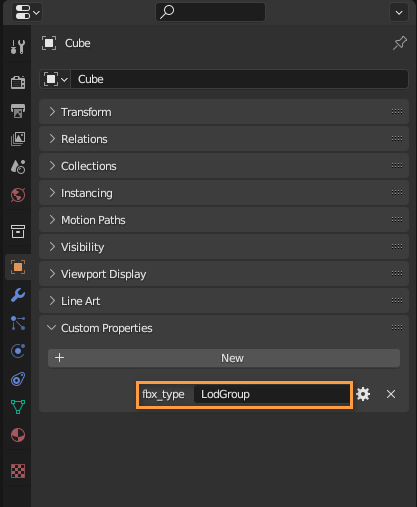

在场景集合（Scene Collection）面板中选中空物体（Empty），然后在下方的属性栏中，依次点击物体属性（Object Properties） -> 自定义属性（Custom Properties） -> 新建（New）。点击prop右侧的 按钮，弹出编辑属性（Edit Property）窗口。在类型（Type）栏中将浮点（Float）型改为字符串（String)型，属性名（Property Name) 改为fbx_type， 点击OK按钮。

image-20230310133505763

将fbx_type的值改为LodGroup（大小写要规范，否则可能会出错）。

导出

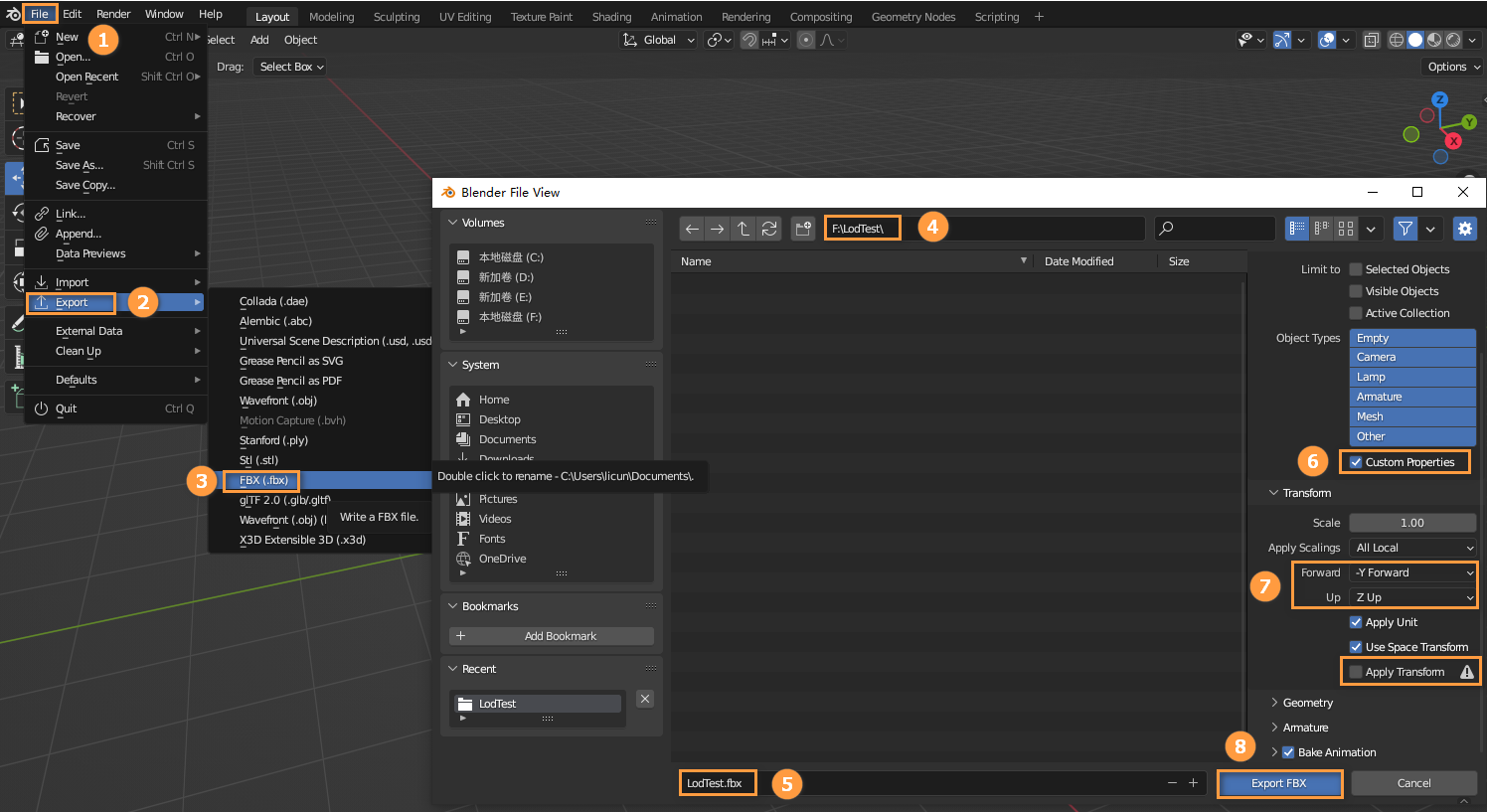

依次点击菜单栏文件（File） -> 导出（Export） -> FBX（.fbx），选择导出文件的路径，修改导出文件的名称，勾选自定义属性（Custom Properties），将前进（Forward）改为-Y向前（-Y Forward），向上（Up）改为Z向上（Z Up），按需勾选应用变换（Apply Transform），然后选择导出FBX（Export FBX）。

133229107077274564

导入静态网格LOD文件至Flexi

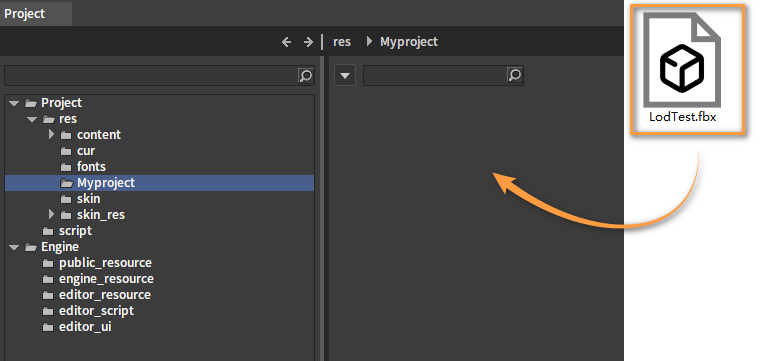

将导出的FBX文件拖入到Flexi引擎的资源预览窗口中（可先在项目（Project）面板中选择好该文件所要在的目录）。

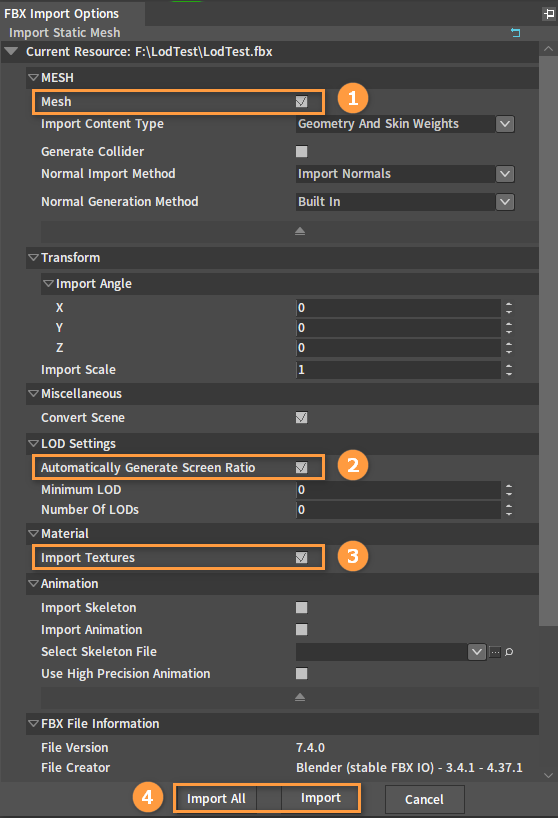

在弹出的FBX导入选项（FBX Import Options）窗口中勾选网格体（Mesh）、自动生成屏占比（Automatically Generate Screen Ratio）、导入纹理（Import Textures），点击导入（Import）或全部导入（Import All)。

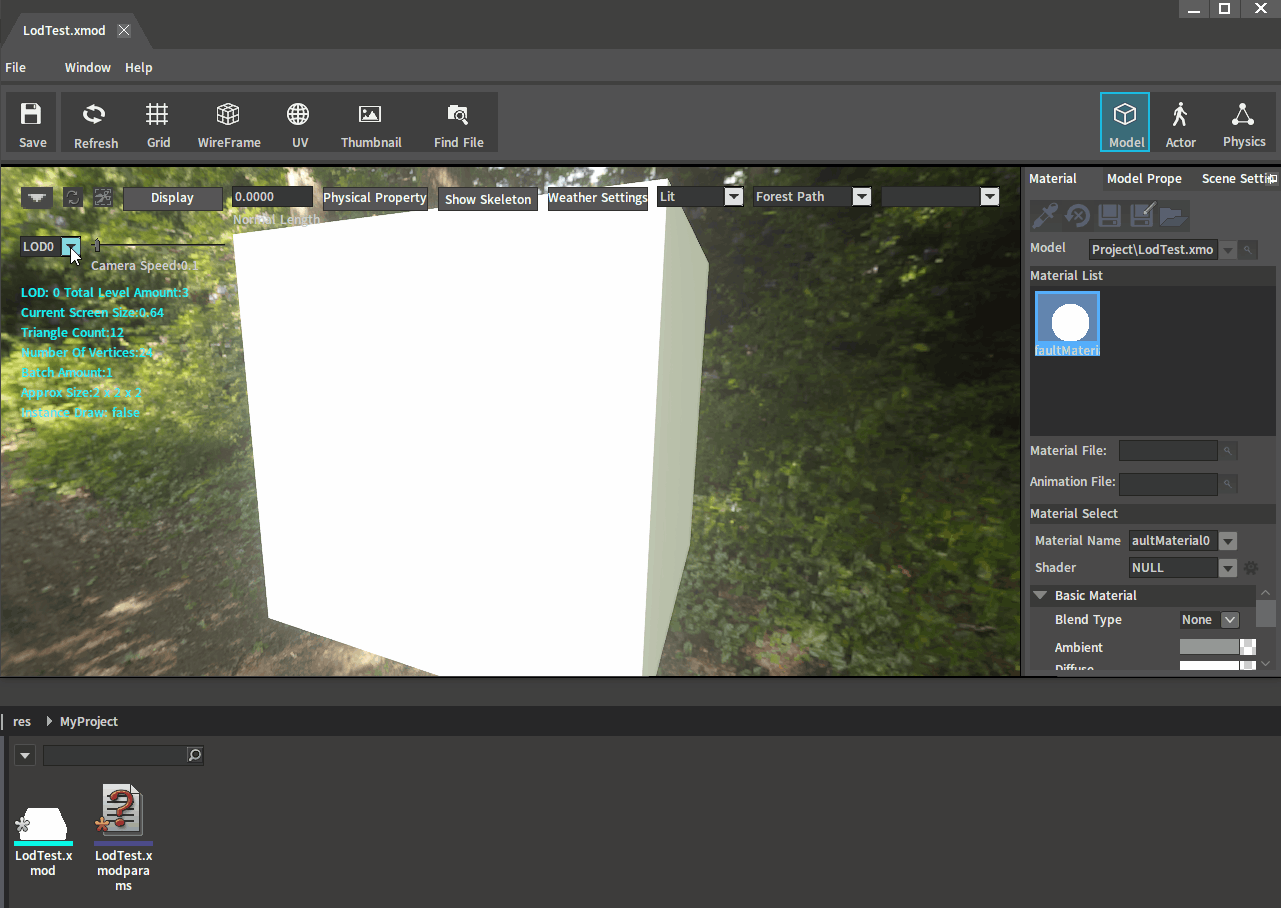

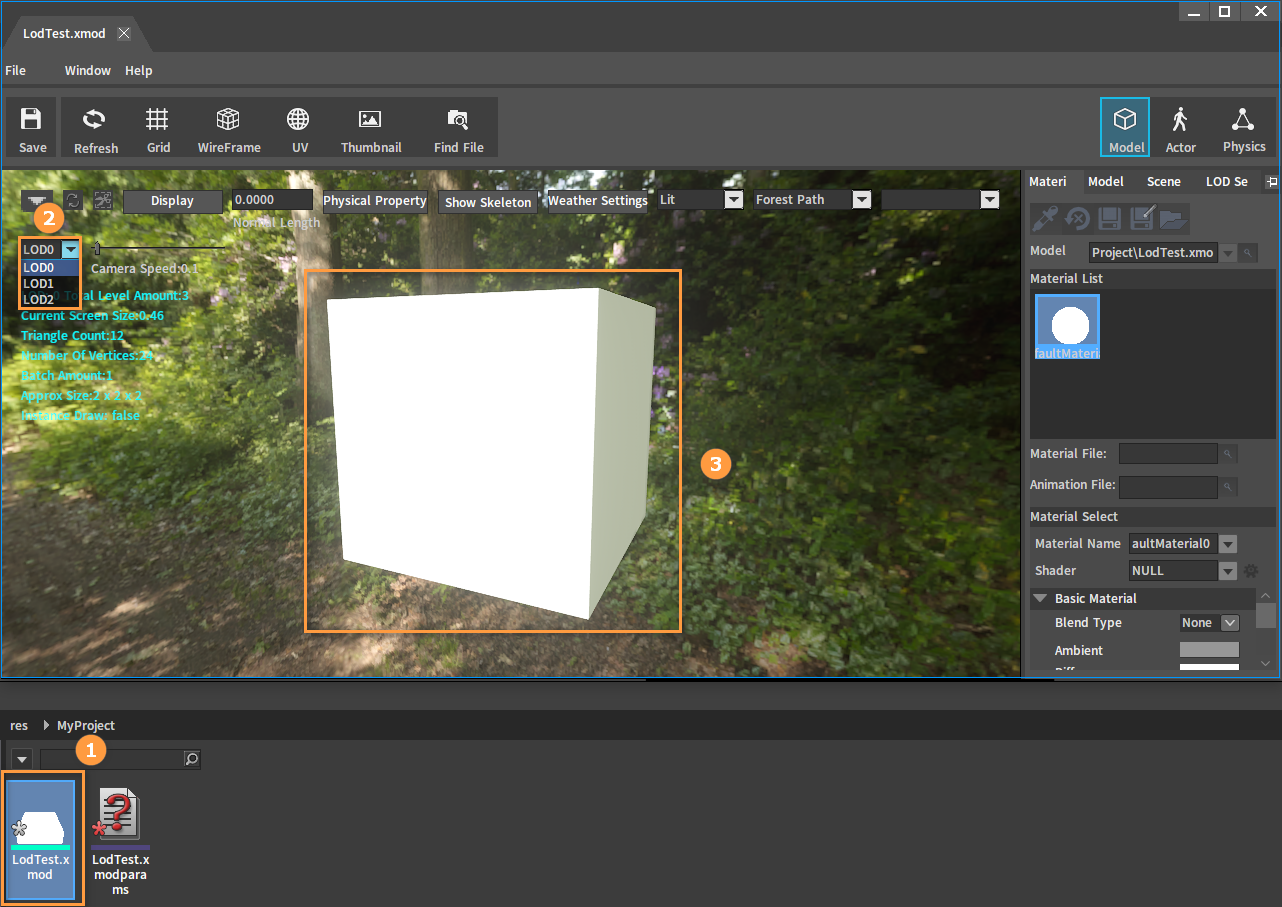

双击导入生成的XMOD文件，进入模型预览窗口检查LOD是否正确。

Simplygon LOD：

使用Simplygon制作模型的LOD。

初次使用Simplygon请安装两个必要的运行库。

运行\tools\simplygon\vcredist_x64.exe并安装。

运行\tools\simplygon\vcredist_x86.exe并安装。

需要进行一次注册（无需重复注册）。

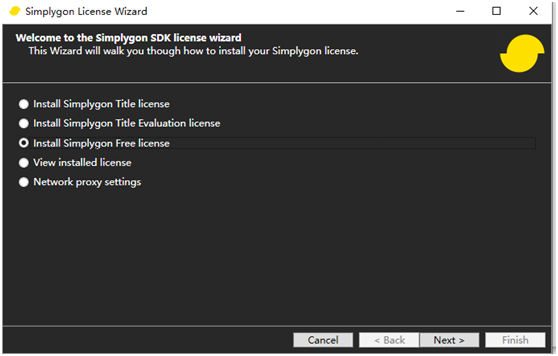

打开\tools\simplygon\LicenseApplication.exe。

如果没有微软账号，点击创建一个选项来注册账号（建议在网页上预先注册微软账号，这里就可以直接登录。因为网页上注册速度会非常快，比这里的按钮快上许多）。

image-20220930122704406

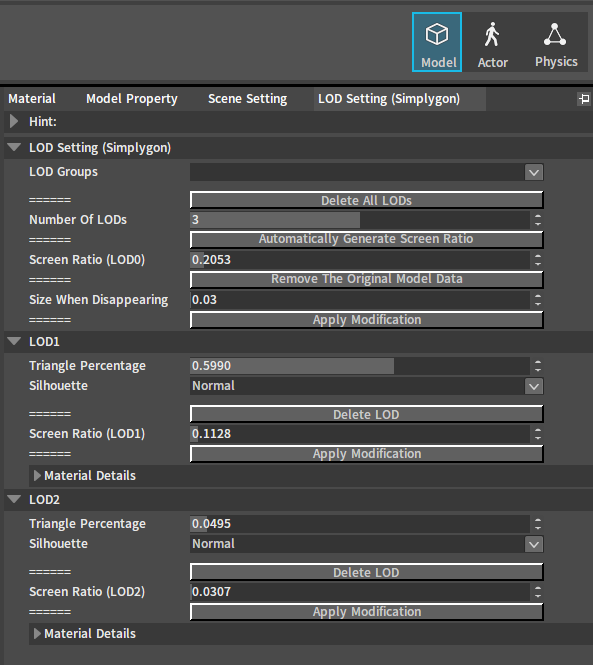

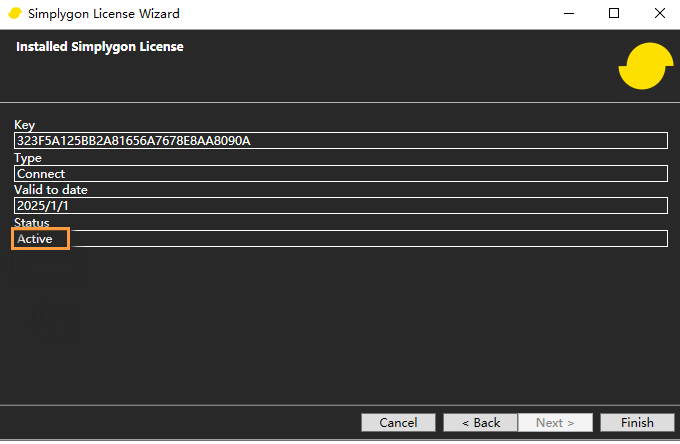

Active字样表示账号激活，激活成功后启动编辑器，打开模型编辑器在窗口中选择LOD设置。

image-20220930112517383

导入骨架网格体​

从外部3D建模应用程序导出骨架网格体。

骨架网格体由两部分构成：

  1. 构成骨架网格体表面的一组多边形。

  2. 用于使多边形顶点产生动画的一组层次化的关联骨骼。

在Flexi引擎中，通常使用Actor代表角色或其他带动画的对象。3D模型、绑定及动画都是在外部建模和动画应用程序（3Ds Max、Maya、Blender等）中创建的，然后通过编辑器的设置把这些资源导入到Flexi引擎。

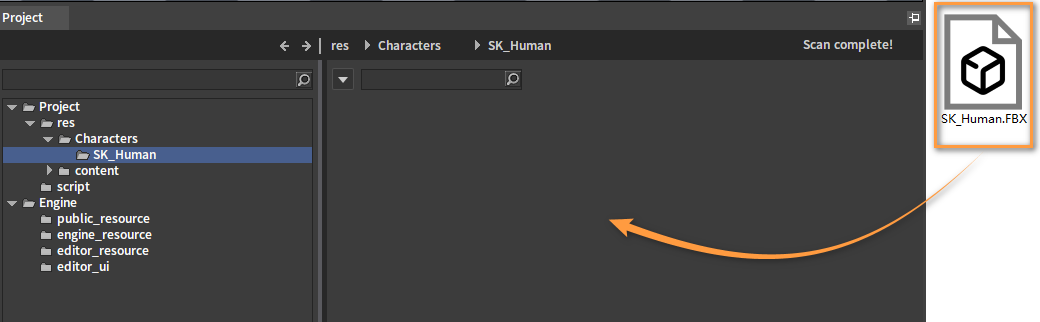

在资源预览窗口中，拖入导出的FBX文件。

image-20220930092605375

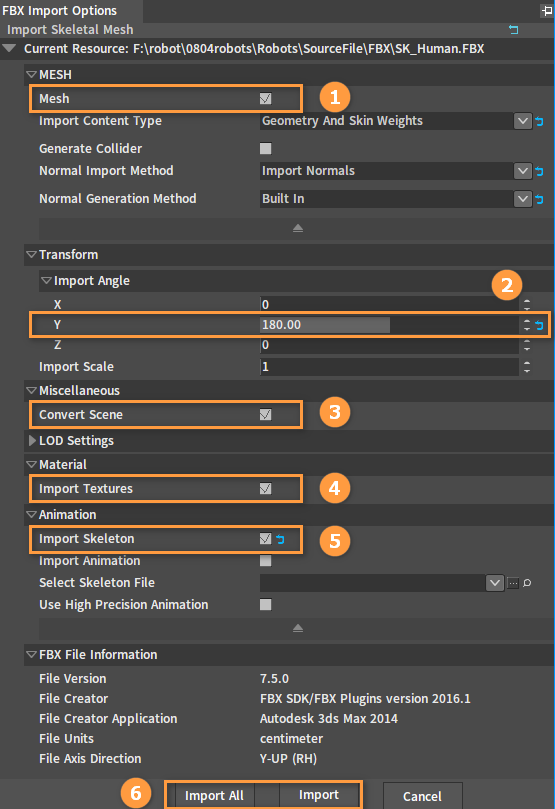

在弹出的FBX导入选项（FBX Import Options）窗口中进行设置。

image-20230526104840982

编号名称说明
1网格体（Mesh）是否导入网格体。
2Y轴角度（Y）用于调整Actor朝向，一般情况下我们需要设置为Y轴旋转180度。
3转换场景（Convert Scene）是否将场景由FBX坐标系转换为Flexi引擎坐标系。其文件单位也会进行匹配。
4导入纹理（Import Textures）是否导入贴图。
5导入骨架（Import Skeleton）是否导入骨架。导入后得到的骨架文件名称为：文件名_tpose.xskt。
6导入全部（Import All）/导入（Import）全部导入或单次导入。

通过在内容编辑器中查看导入的网格，来验证资源是否正确导入。

image-20220930095918671

导入动画​

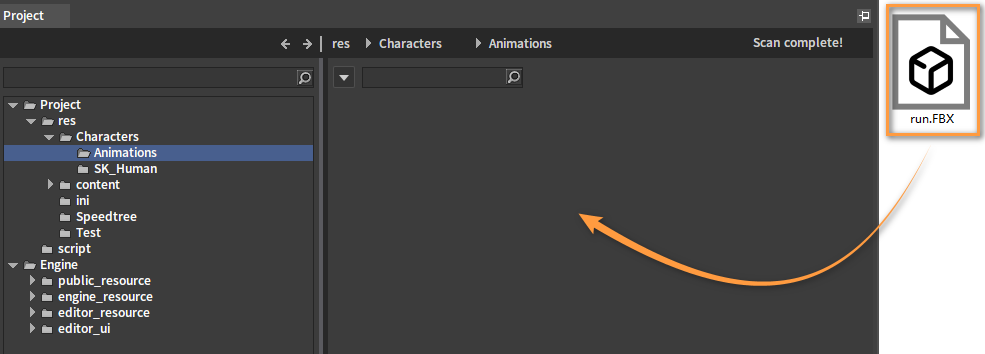

在资源预览窗口中，拖入导出的FBX文件。

image-20220930131123674

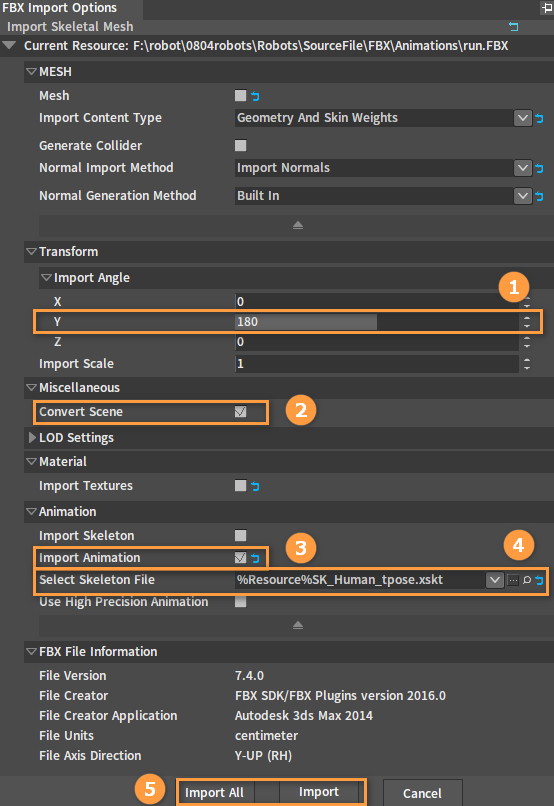

在弹出的FBX导入选项（FBX Import Options）窗口中进行设置。

image-20230526111050347

编号名称说明
1Y轴角度（Y）旋转。这部分需要与骨架网格体和骨架导入时的参数保持一致。
2转换场景（Convert Scene）将场景由FBX坐标系转换为Flexi引擎坐标系，其文件单位也会进行匹配。
3导入动画（Import Animation）是否导入动画。导入动画时要求必须选择一个动画所匹配的骨架文件，动画导入完成后得到的动画文件名称 为：文件名.xskt。
4选择骨架文件（Select Skeleton File）可以从资源预览窗口中拖拽一个骨架文件（XSKT类型文件），或者从下拉框选择一个骨架文件作为导入动画时候的匹配骨架数据。详情结合导入动画功能。（此处导入为测试骨架网格体的Tpose）。这边操作的意义在于判断动画文件1中的骨骼拓扑结构和骨架是否一致。
5导入全部（Import All）/导入（Import）导入全部或导入单个文件。导入全部按钮是针对当拖入多个FBX文件时，可以一次性导入多个FBX数据。

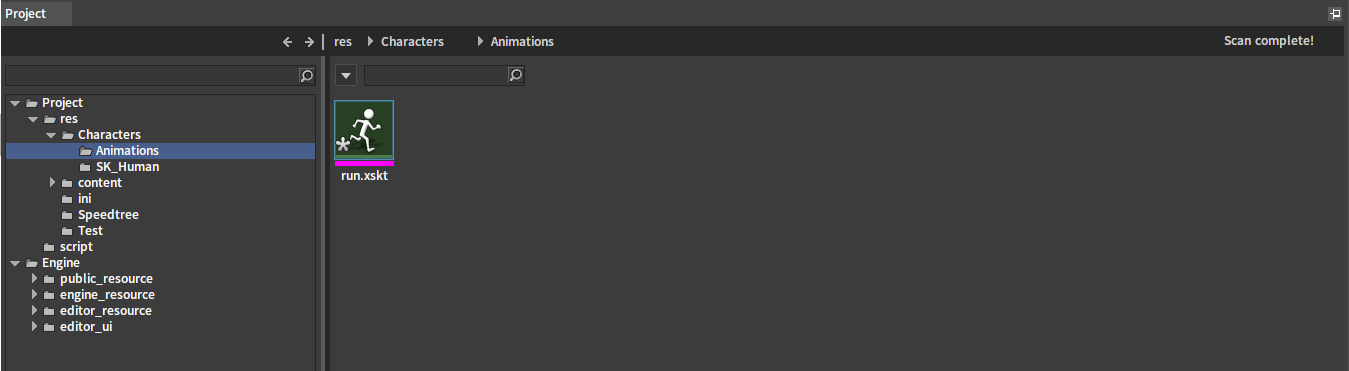

通过资源预览窗口查看导入的动画资源。

image-20220930130843798

验证导入的动画是否正确:

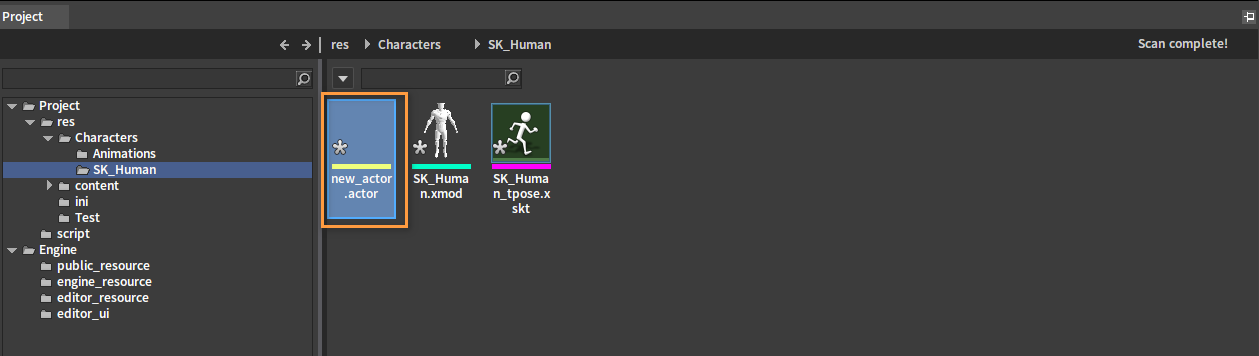

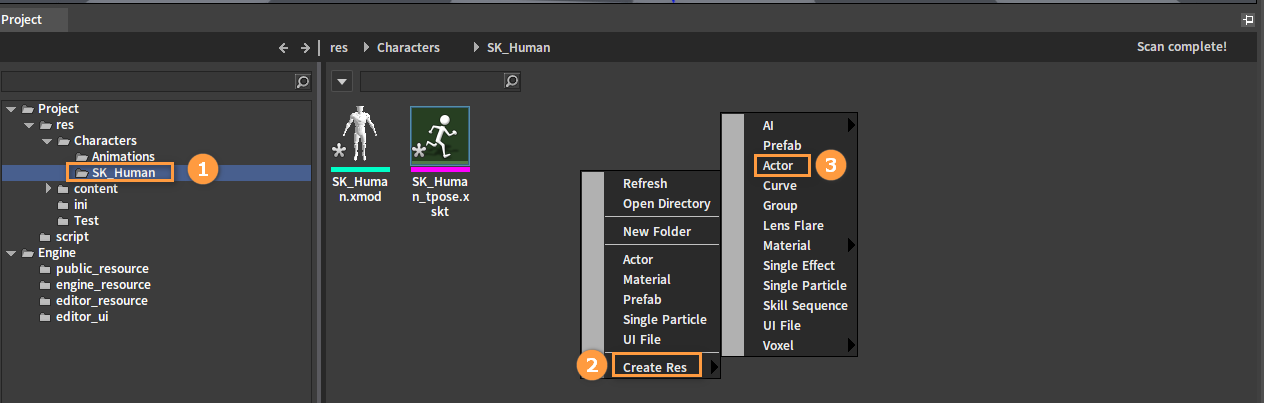

选择导入骨架网格体的文件夹，在资源预览窗口中右键，依次点击创建资源（Create Res） -> 组合体（Actor），在资源预览窗口中查看新建的组合体。

image-20220930101006292

image-20220930101034173

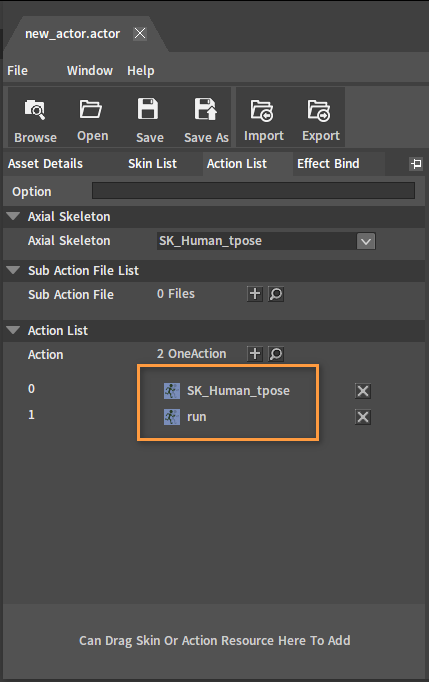

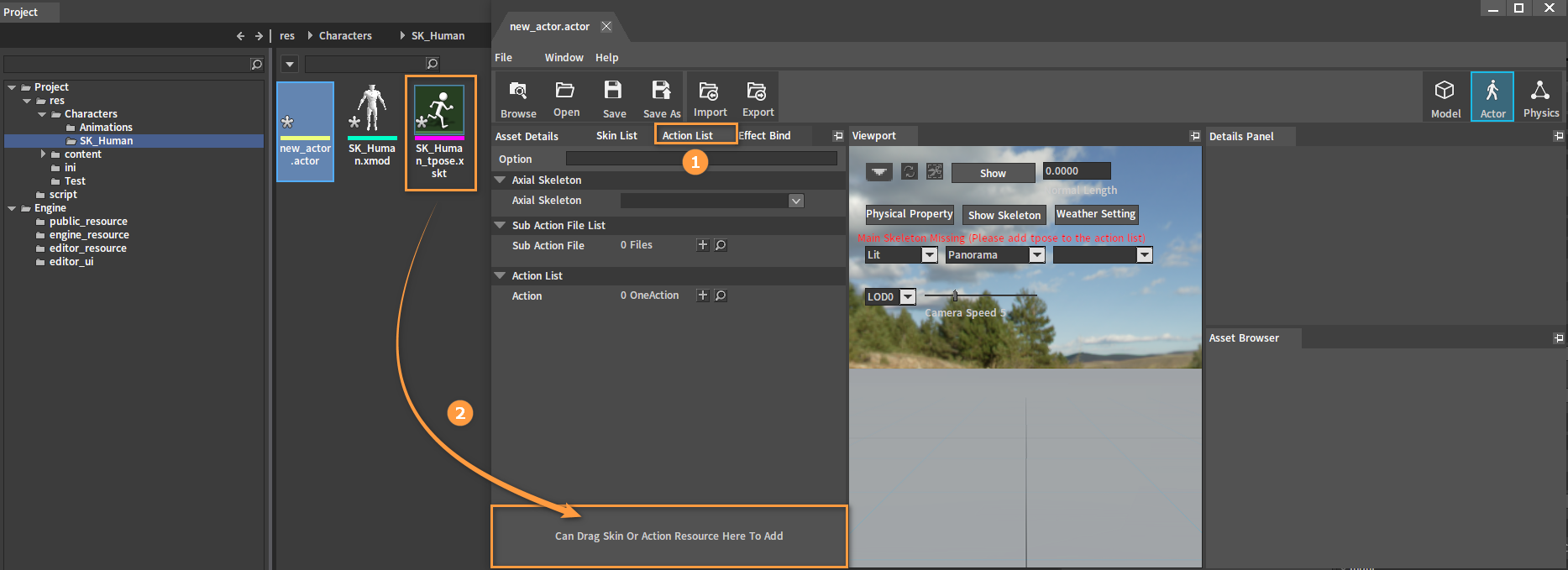

双击新建的组合体，进入编辑窗口。在动作列表下，将动作文件拖拽至区域内，然后查看是否正确导入。

image-20230526111802871

image-20230526111315346

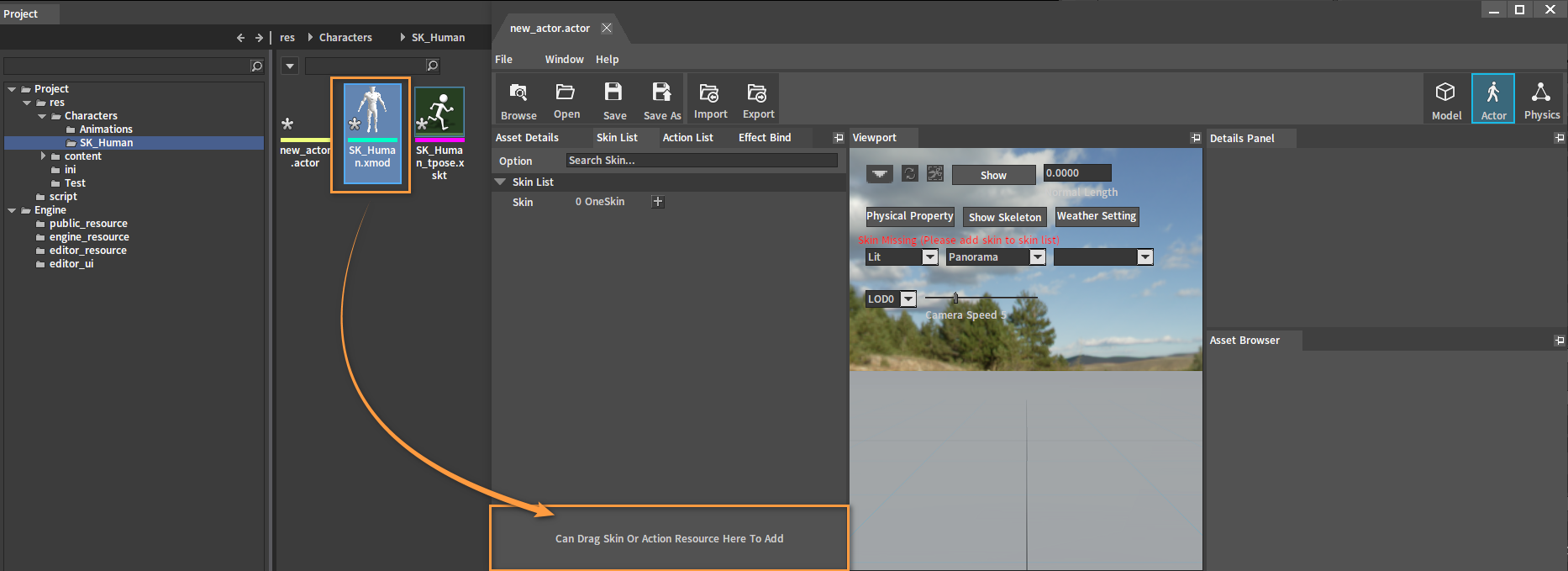

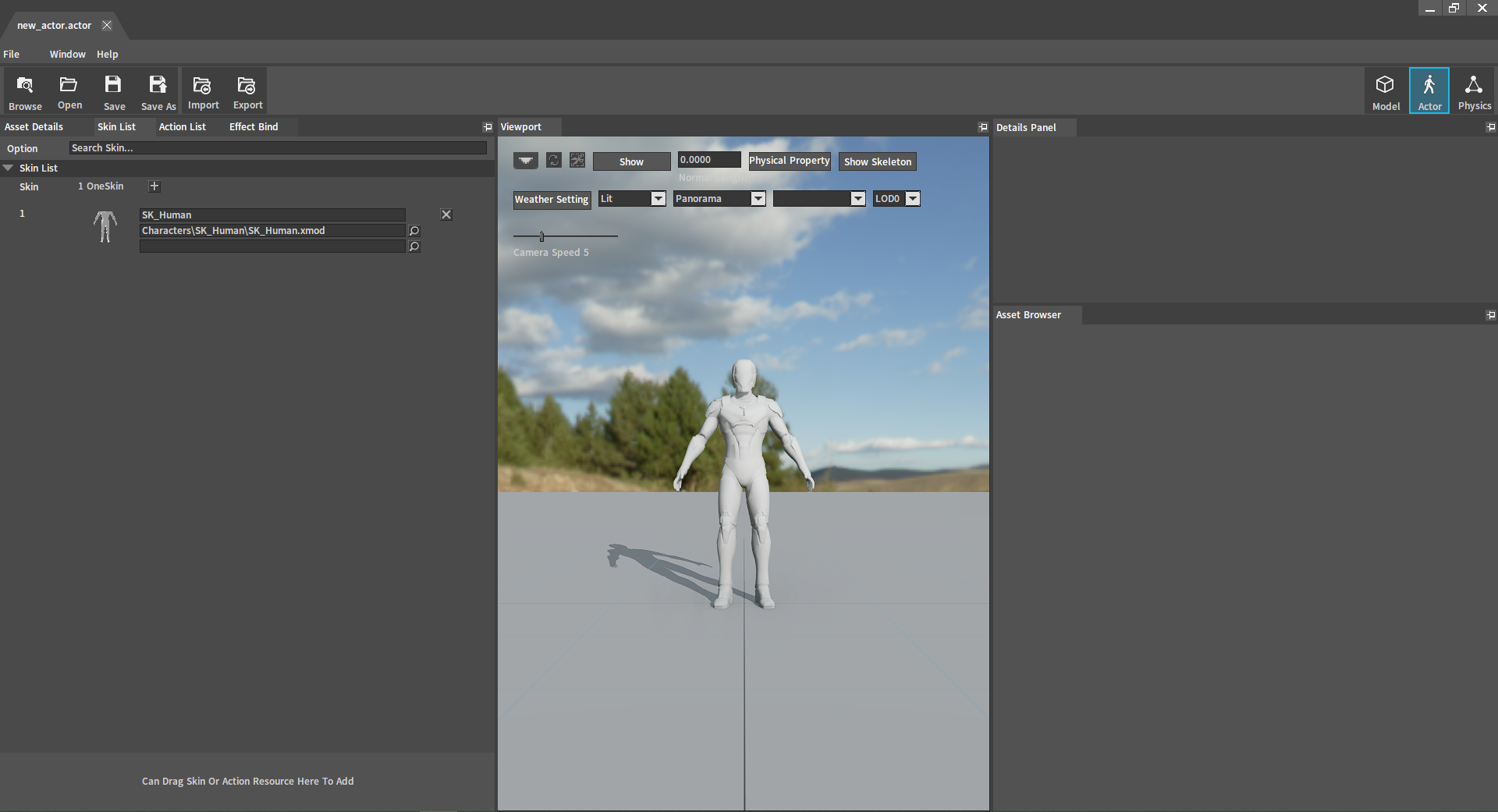

选择蒙皮列表，将文件拖拽至区域内，然后查看是否正确导入。

image-20230526111923460

image-20230526112057579

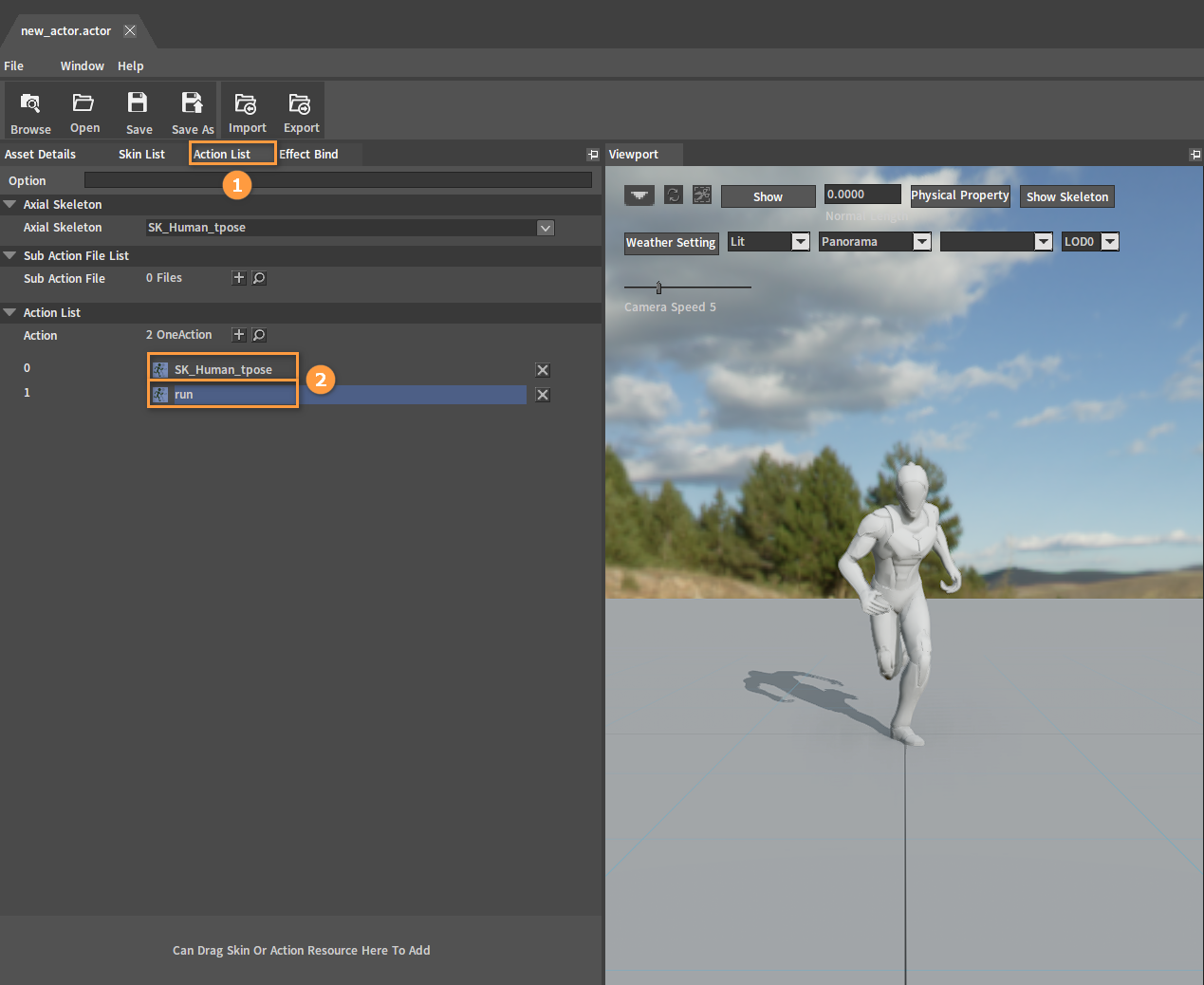

在动作列表下，点击切换Tpose和导入的动作，查看是否正确。

image-20230526112144521

导入Speedtree资源​

Speedtree资源导出​

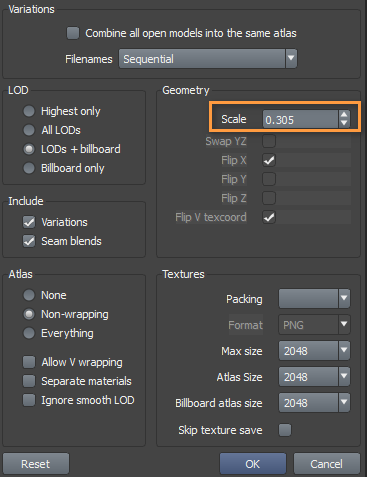

导出时需要关注的是缩放系数的设置，Flexi引擎使用单位是米（m），Speedtree软件默认的单位为英尺（ft），1ft=0.3048m，所以导出时模型的缩放系数要填0.3048，四舍五入为0.305。

Speedtree资源导入Flexi引擎​

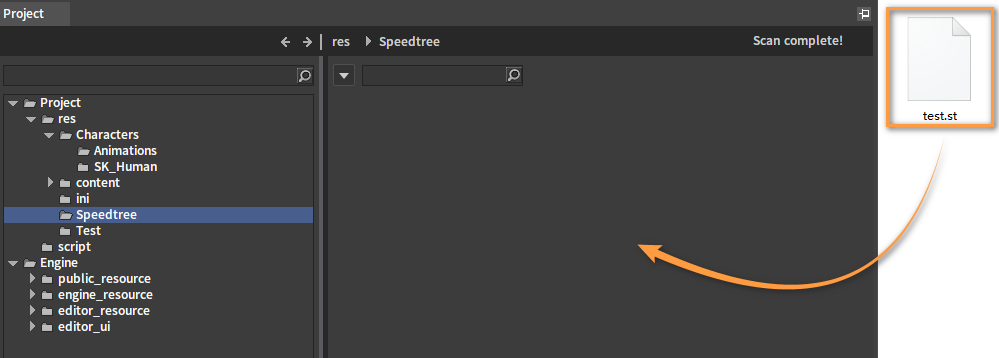

在项目面板中创建一个文件夹（如：Speedtree）并打开。在系统的资源管理器中找到需要导入的ST文件，选中并拖动到引擎资源预览窗口中（支持拖拽文件夹）。

image-20220930132146614

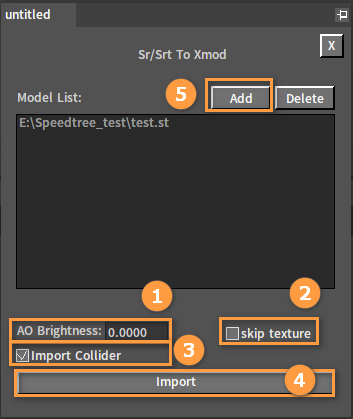

将.st导入引擎面板设置。

image-20220930123923904

编号名称说明
1AO亮度（AO Brightness）调整AO亮度。
2跳过贴图（Skip Texture）是否跳过贴图，开启后不会转储贴图。
3导入碰撞体（Import Collider）是否导入碰撞体。
4导入（Import）导入文件。
5添加（Add）添加多个.st文件。

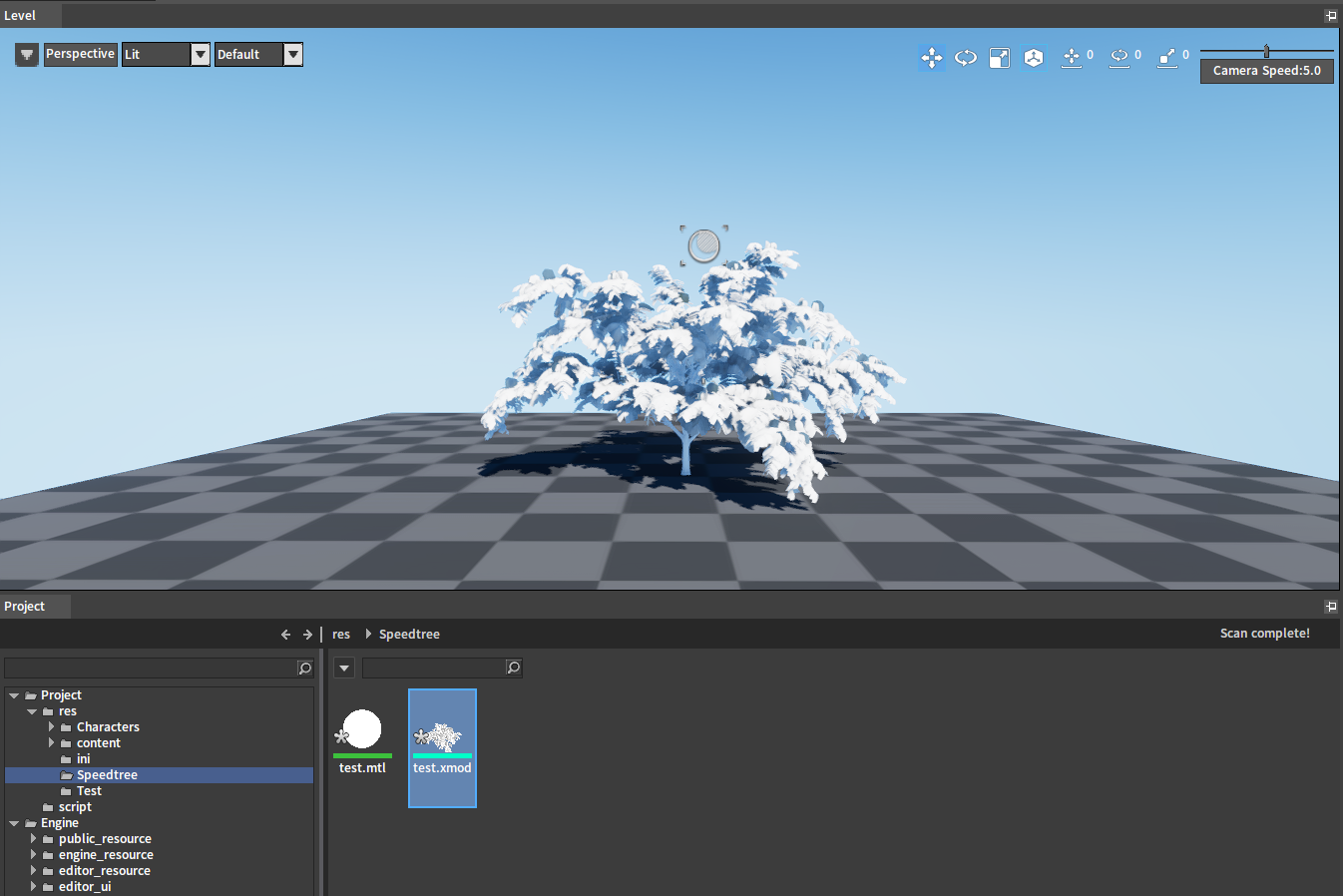

通过在关卡面板中查看导入的网格，来验证资源是否正确导入。

image-20220930113454862

转换过程中自动处理的其他细节：

  • 原始ST文件中的材质如果有次表面散射属性及贴图的话，转换后的模型材质也会自动带有次表面散射属性。

  • 原始PNG文件中法线贴图的Alpha通道中存储的粗糙度贴图会在转换为TIF文件时自动拆分为“_m”后缀的贴图，其中的B通道存储粗糙度。

  • Flexi引擎支持Speedtree中的AO，存储在顶点的RGB上（可以在Speedtree中对AO进行调整）。

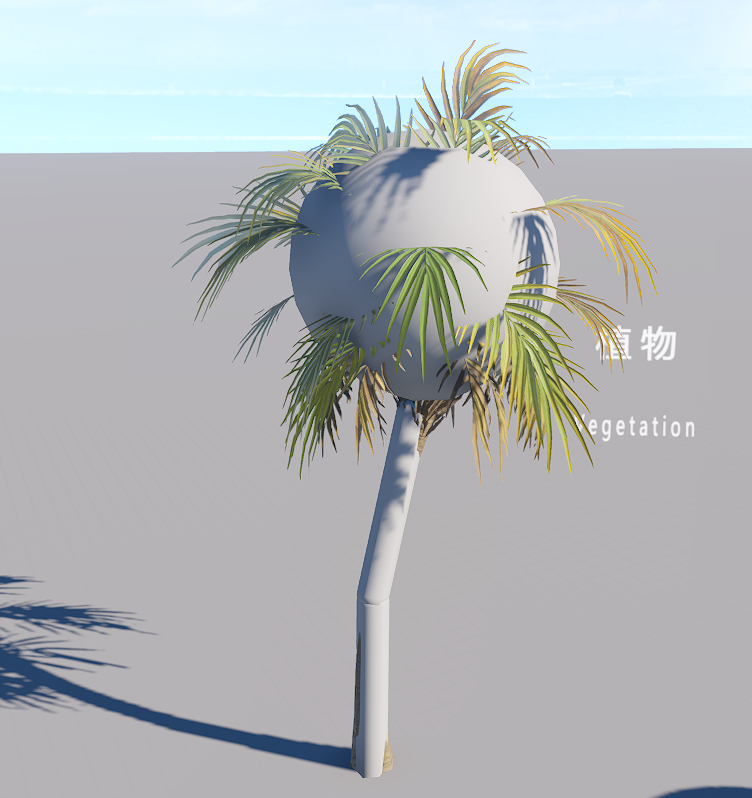

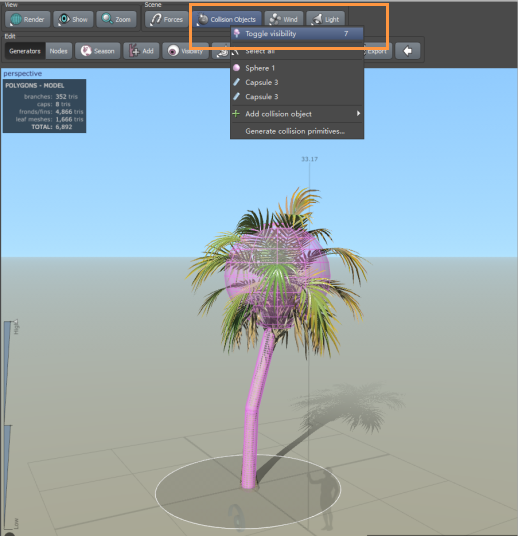

  • Flexi引擎支持Speedtree中制作的碰撞模型（见下图）。

贴图资源​

贴图规范：​

Flexi引擎支持PBR，贴图方面需要遵循PBR的贴图标准。

常用贴图与后缀命名规则。（PS插件FlexiTIFPlugin导出TIF格式时会根据文件后缀名自动选择相应的贴图类型）。

原始图片（TIF文件）文件名后缀说明
Diffuse Map/Albedo Map/Base Color_DRGB/RGBA
Normal Map_N
Mix Map_MR: Metallic G: Roughness B: Specular level A: Ambient Occlusion
Height Map_HRGBA（来自A通道，初始颜色为128）
Emissive Map_ERGB
SubSurface Strength_SSS
Flow Map_FM
Mask_Mask
ImageSequence_Sequence贴图MipMap仅保留前5级

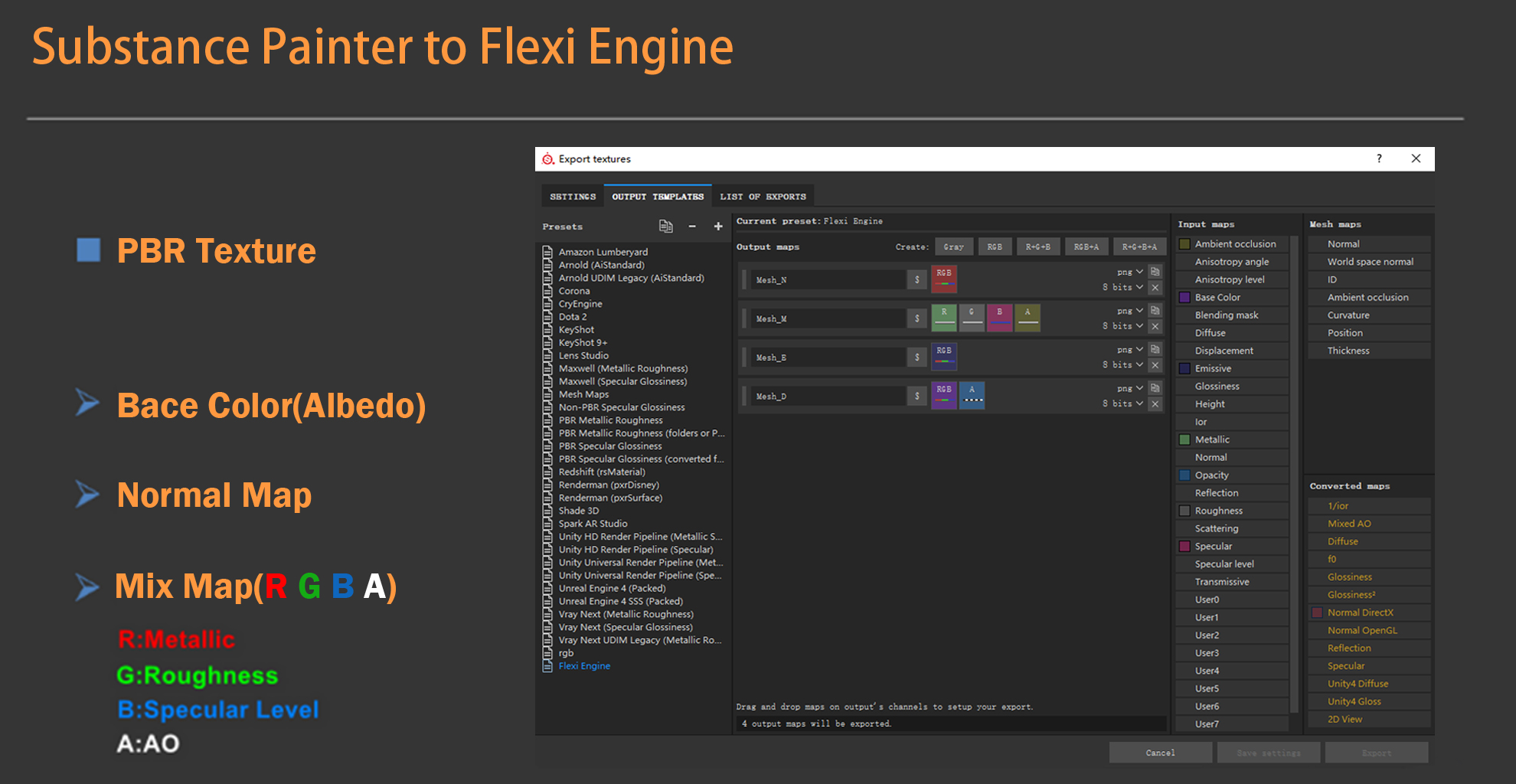

从Substance Painter导出​

Substance Painter导出设置：

从Photoshop导出​

在Photoshop中制作完成贴图资源后，使用安装好的Photoshop插件导出贴图。

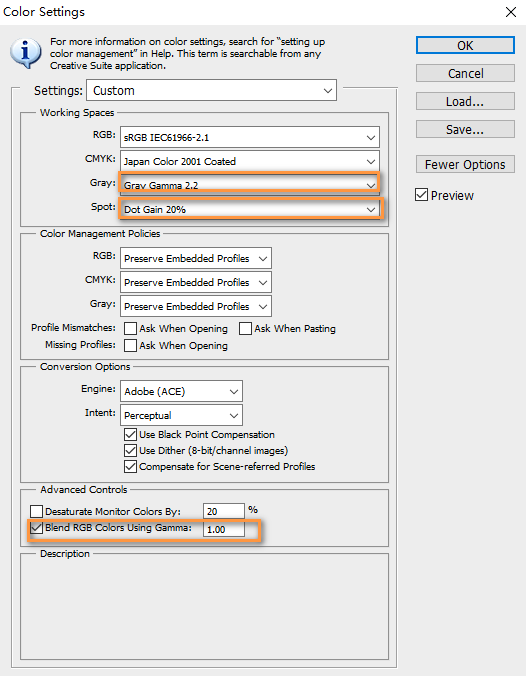

颜色设置：

贴图的输出：

贴图输出的路径及文件名不允许出现中文。

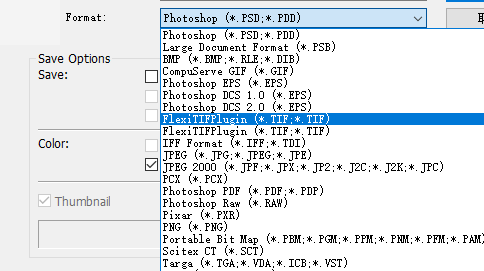

美术在完成贴图绘制之后对进行保存，格式选择FlexiTIFPlugin (*.TIF;.TIF)。

在弹出的面板中选择相应的贴图类型以及对尺寸进行调整。

点击文件 -> 另存为 ，选择格式FlexiTIFPlugin (*.TIF)，保存。

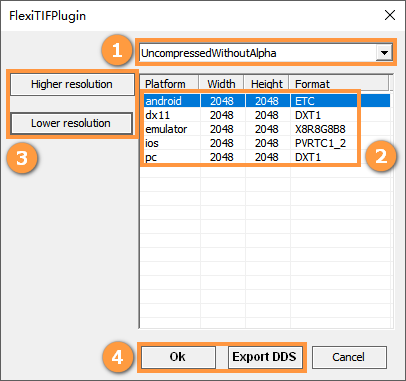

Photoshop插件弹窗设置面板。

image-20220930124348070

编号说明
1选择贴图类型。
2选择相应平台可以进行单独设置。
3更改贴图尺寸。
4选择Ok导出TIF文件，选择Export DDS导出DDS文件。

将资源从Flexi编辑器导出​

通过引用关系将资源导出到指定文件夹​

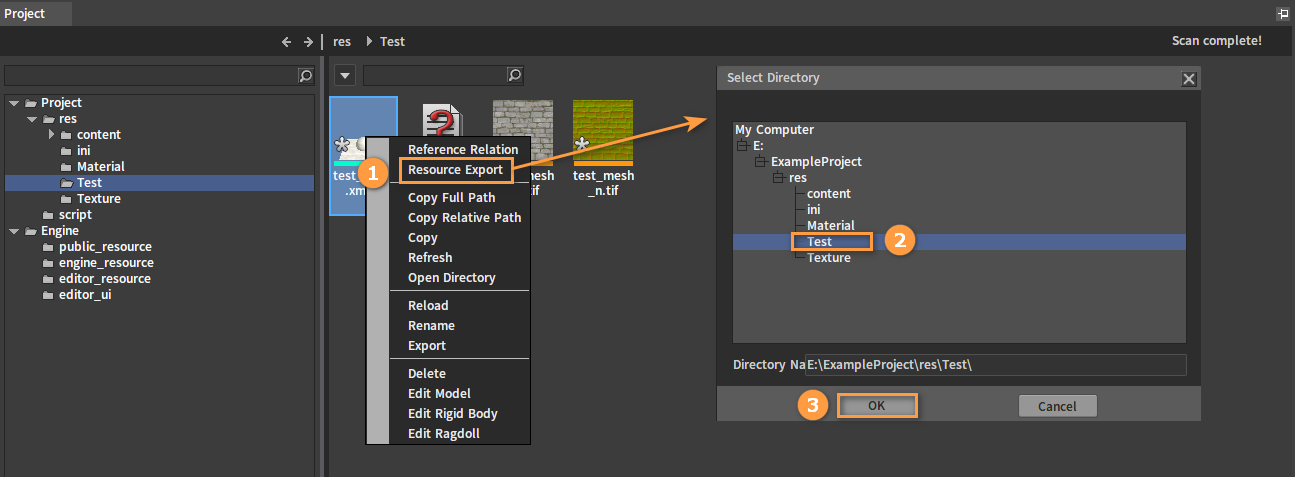

选择需要导出的资源文件，右键选择资源导出（Resource Export），在选择目录（Select Directory）窗口选择导出路径，点击OK导出。

image-20220930105053737
