快速入门

概述

本文档介绍了美术快速入门的相关内容，主要展示了如何将制作的FBX文件导入进项目中，以及如何将材质应用到静态网格体上。

使用Flexi项目

创建项目

参照项目文档，创建一个新项目。

打开项目

也可参照项目文档，打开一个本地项目。

新建关卡

参照关卡文档，创建一个新关卡。

导出网格体

Maya导出网格体

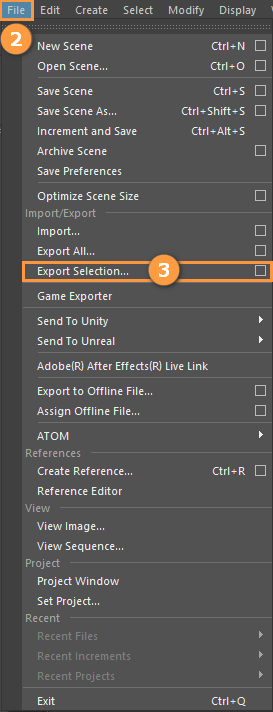

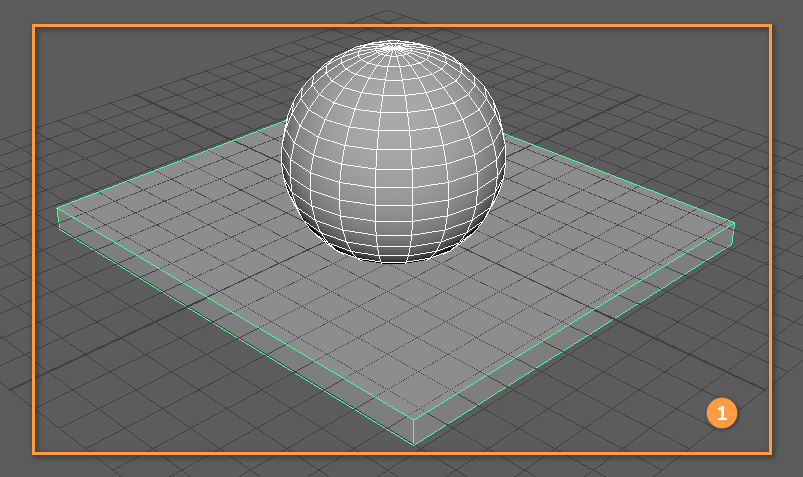

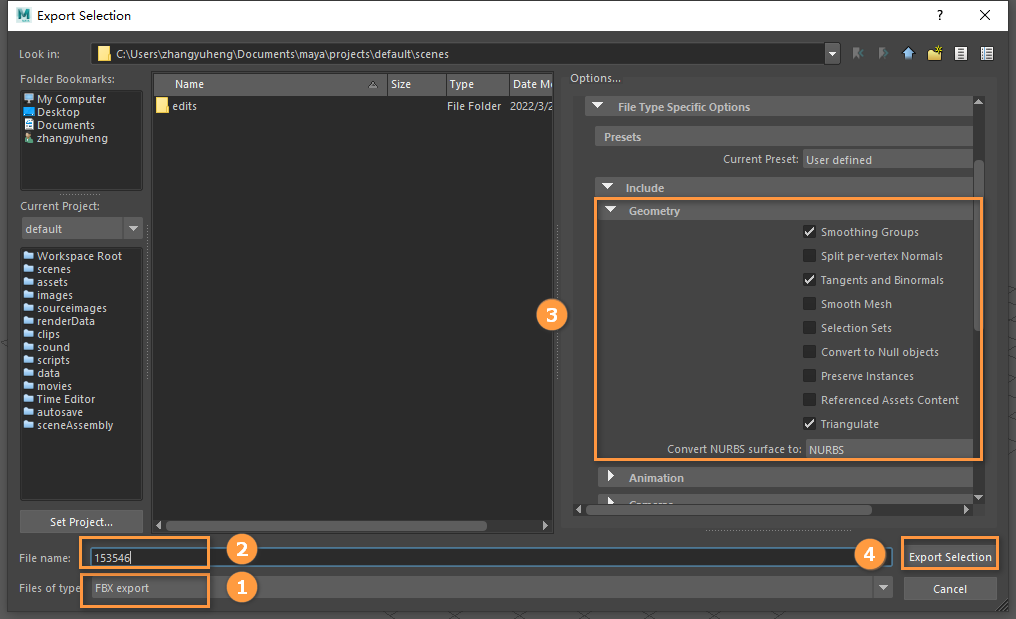

选择需要导出的网格体，依次点击文件（File） -> 导出当前选择（Export Selection），弹出窗口。

在文件类型（Files of type）中选择导出格式为FBX，并在文件名称（File name）中填写文件名，勾选几何体（Geometry）下的平滑组（Smoothing Groups）、切线和副法线（Tangents and Binormals）和三角剖分（Triangulate），点击导出当前选择（Export Selection）即可导出网格体。

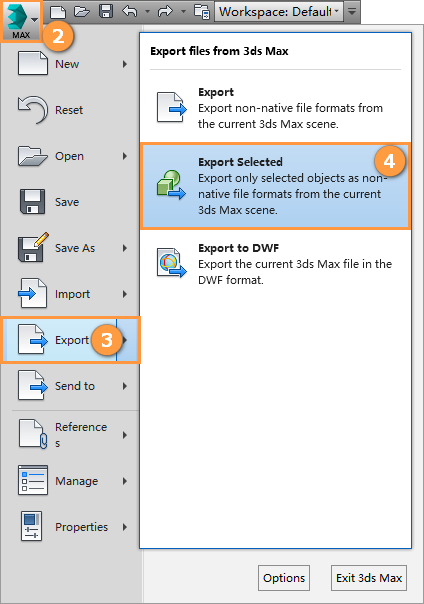

Max导出网格体

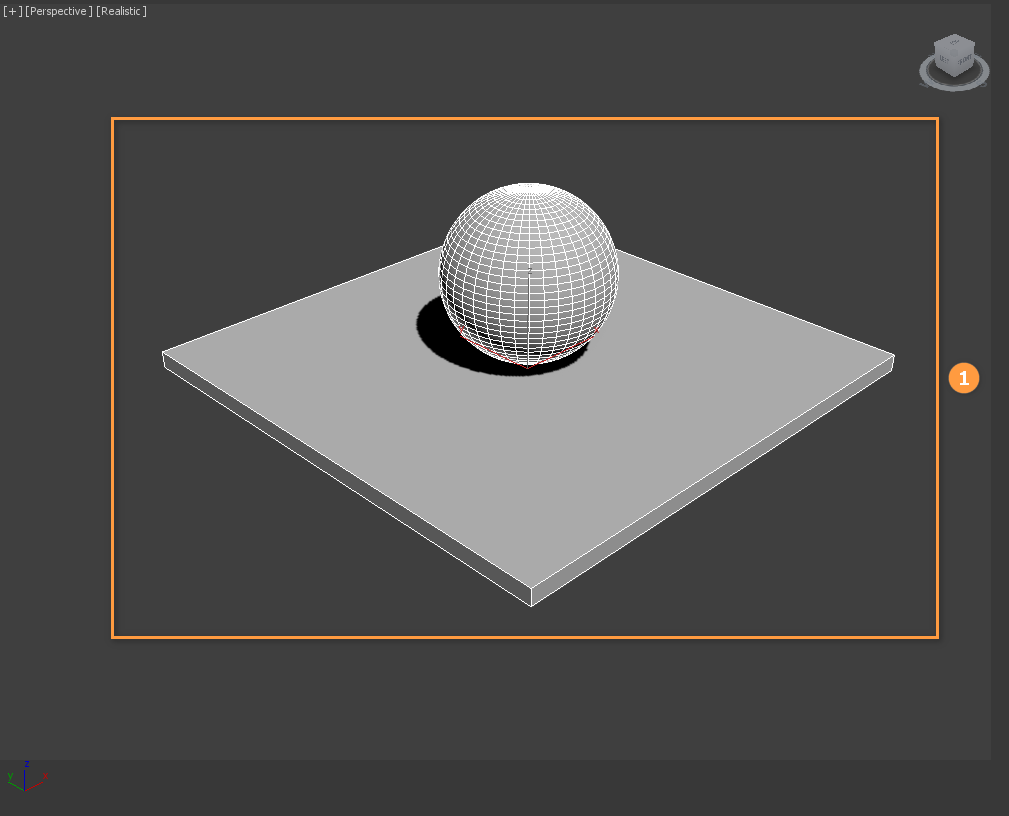

选择需要导出的网格体。依次点击Max -> 导出（Export），选择导出选定项（Export Selected）导出所选网格体。

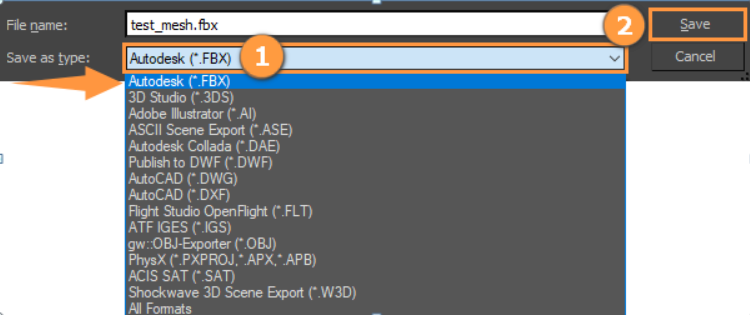

在弹出的窗口中选择FBX格式，点击保存（Save）。

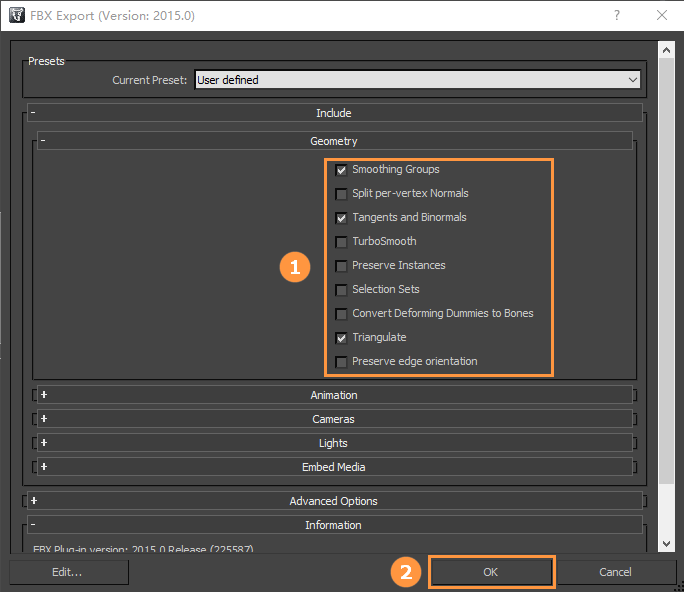

在几何体（Geometry）面板中勾选平滑组（Smoothing Groups）、切线和副法线（Tangents and Binormals）和三角剖分（Triangulate），点击OK导出网格体。

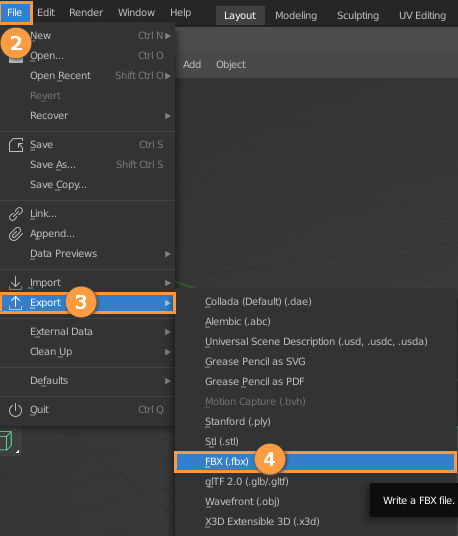

Blender导出网格体

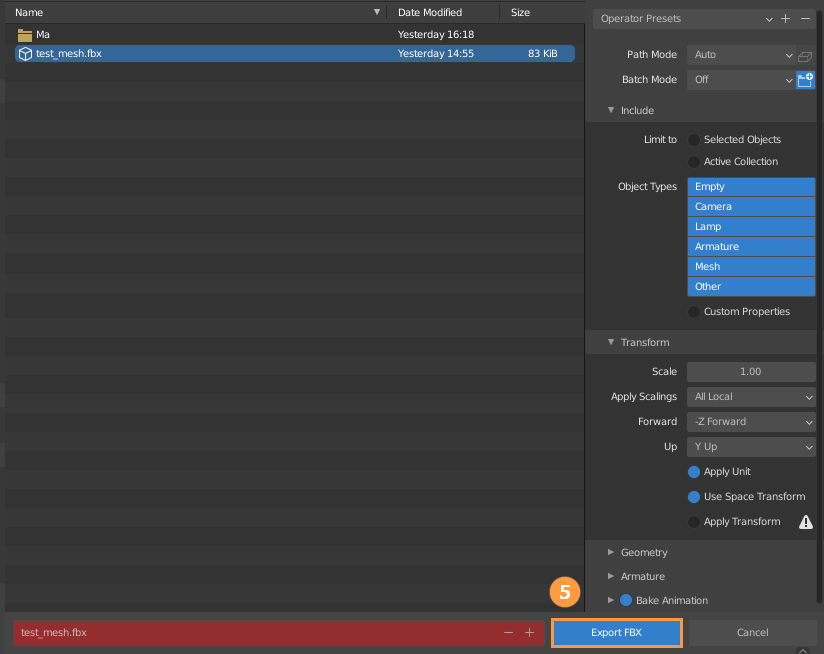

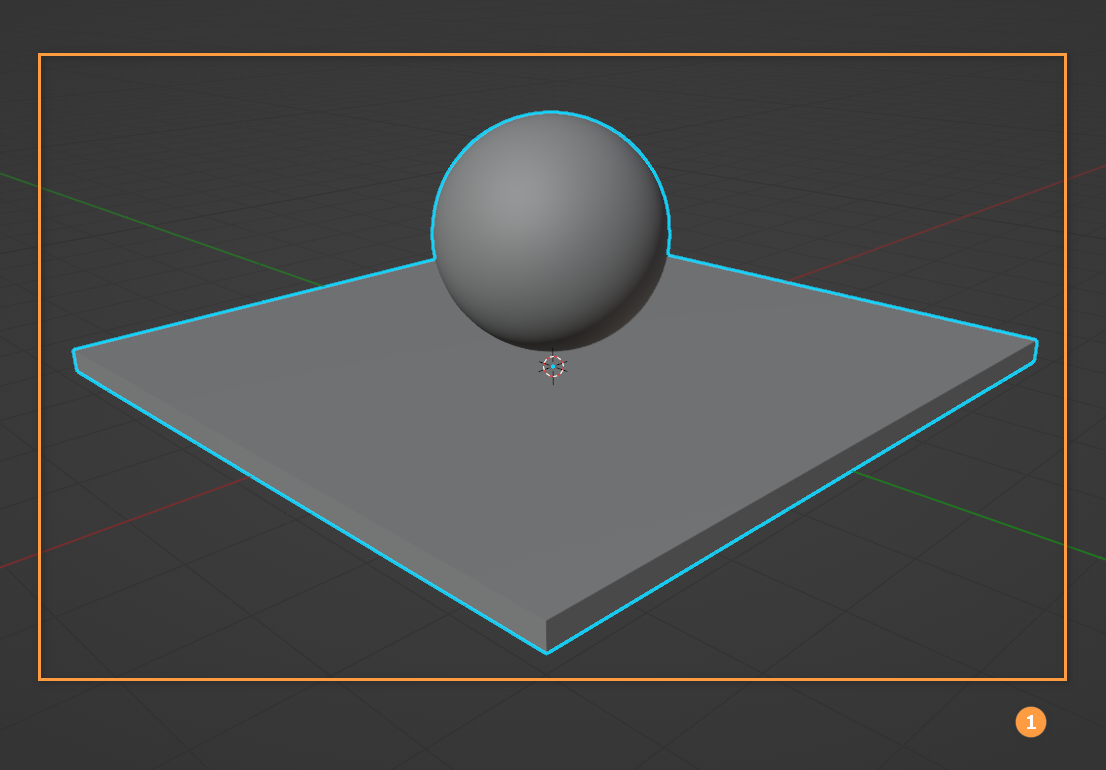

选择需要导出的网格体，依次点击文件（File） -> 导出（Export），选择FBX格式，然后点击导出FBX（Export FBX）导出（FBX导出默认选项即可）。

FBX文件导入流程

导入网格体

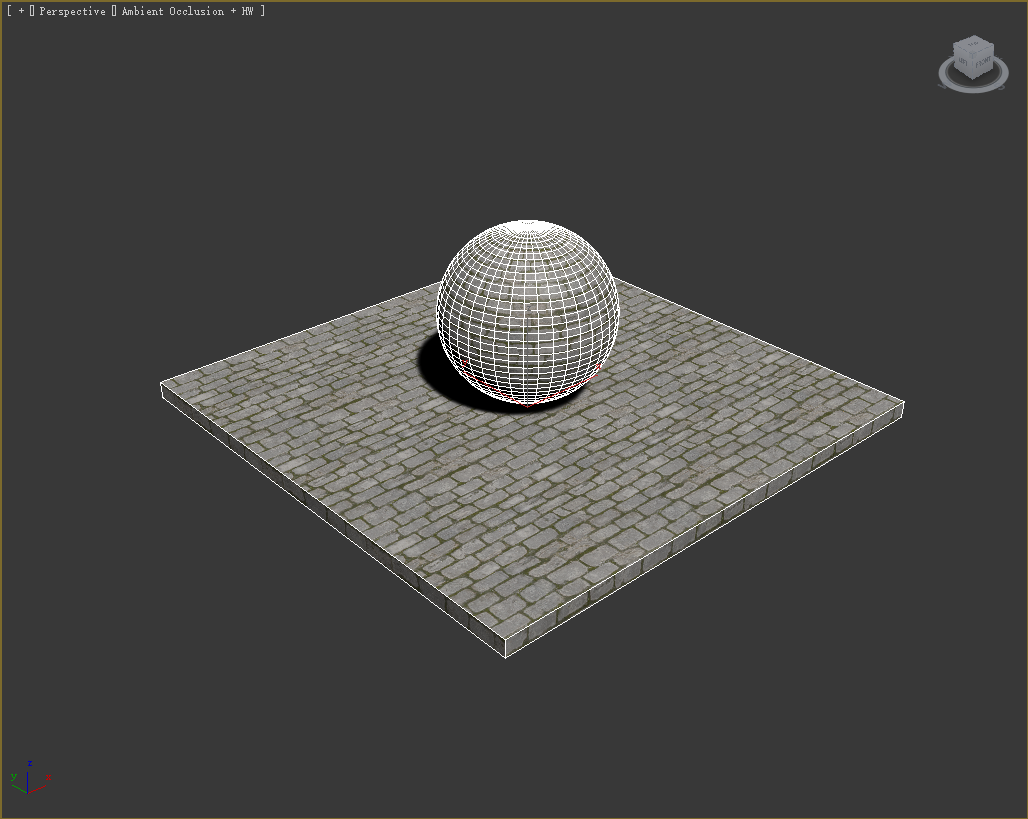

将Max里赋予材质的网格体文件导出FBX。

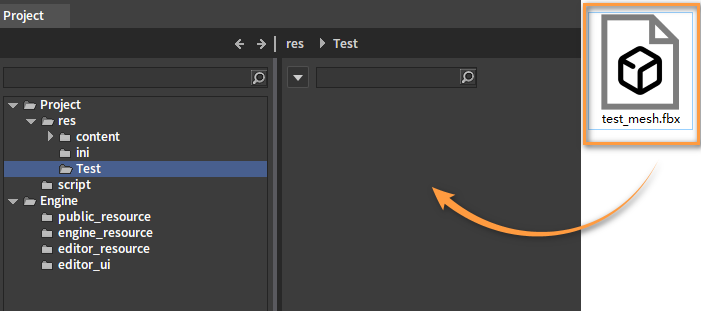

在项目（Project）面板中的资源目录下创建一个文件夹并打开，用以存放资源。在系统的资源管理器中找到需要导入的FBX文件，选中并拖动到引擎资源预览窗口中。

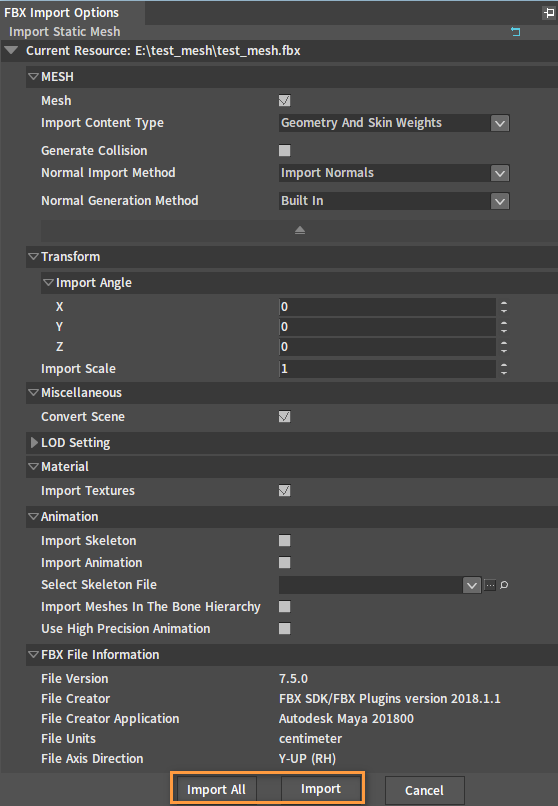

在弹出的FBX导入选项（FBX Import Options）窗口中，点击导入（Import）或者导入所有（Import all）完成导入，其他选项默认不变即可，点击导入所有按钮可一次性导入多个FBX文件。

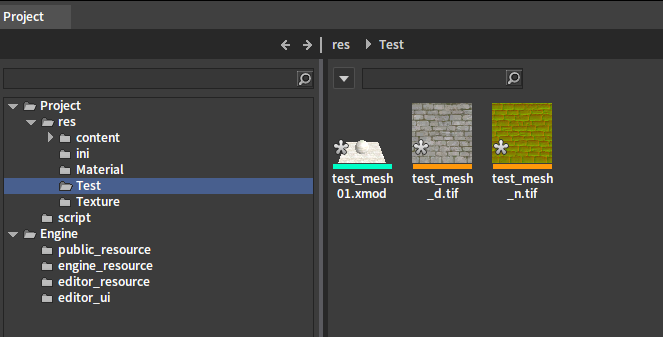

引擎会自动识别贴图到网格体中。

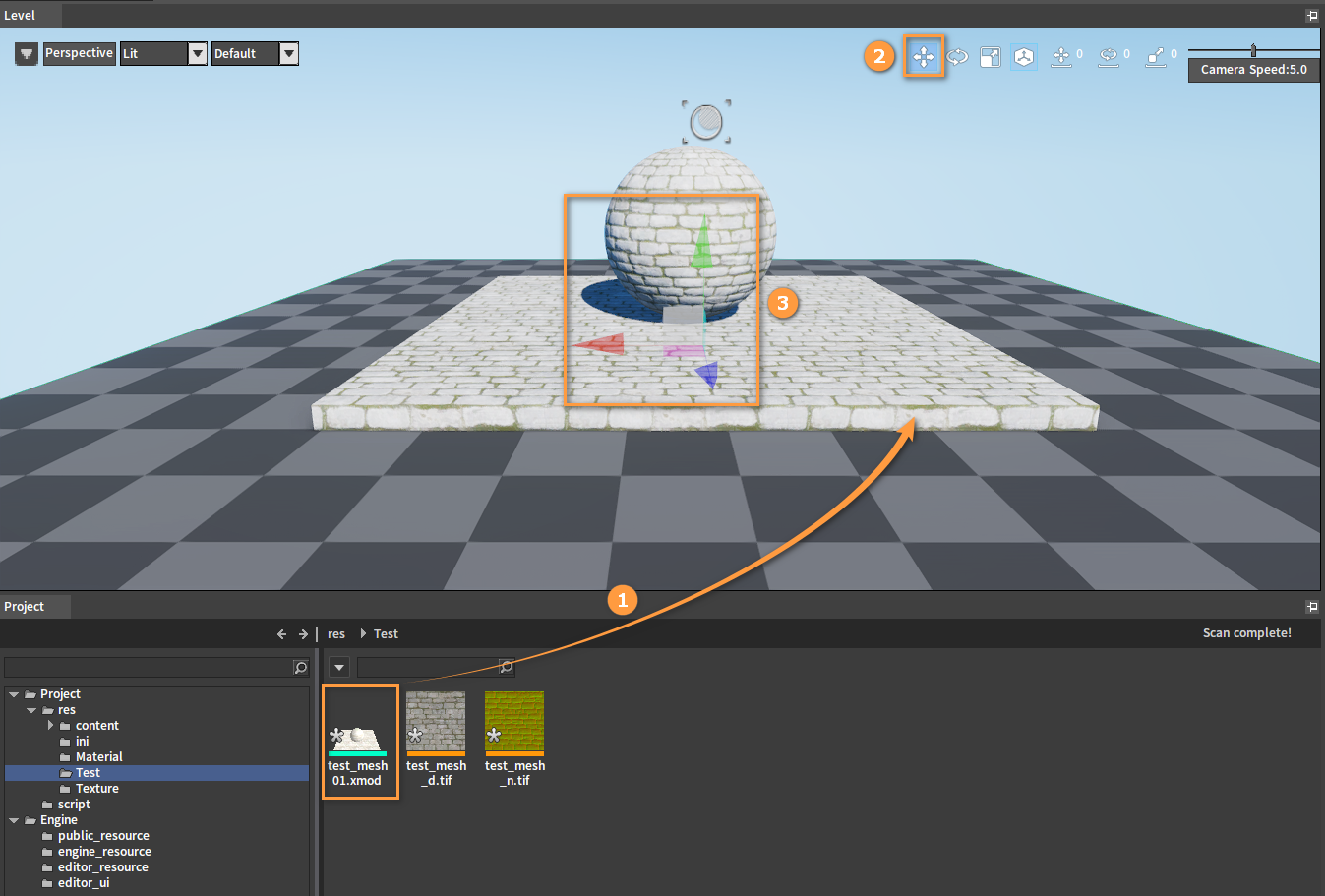

将导入的XMOD拖入到引擎中，在位移模式下点击模型的坐标轴可上下左右移动模型。

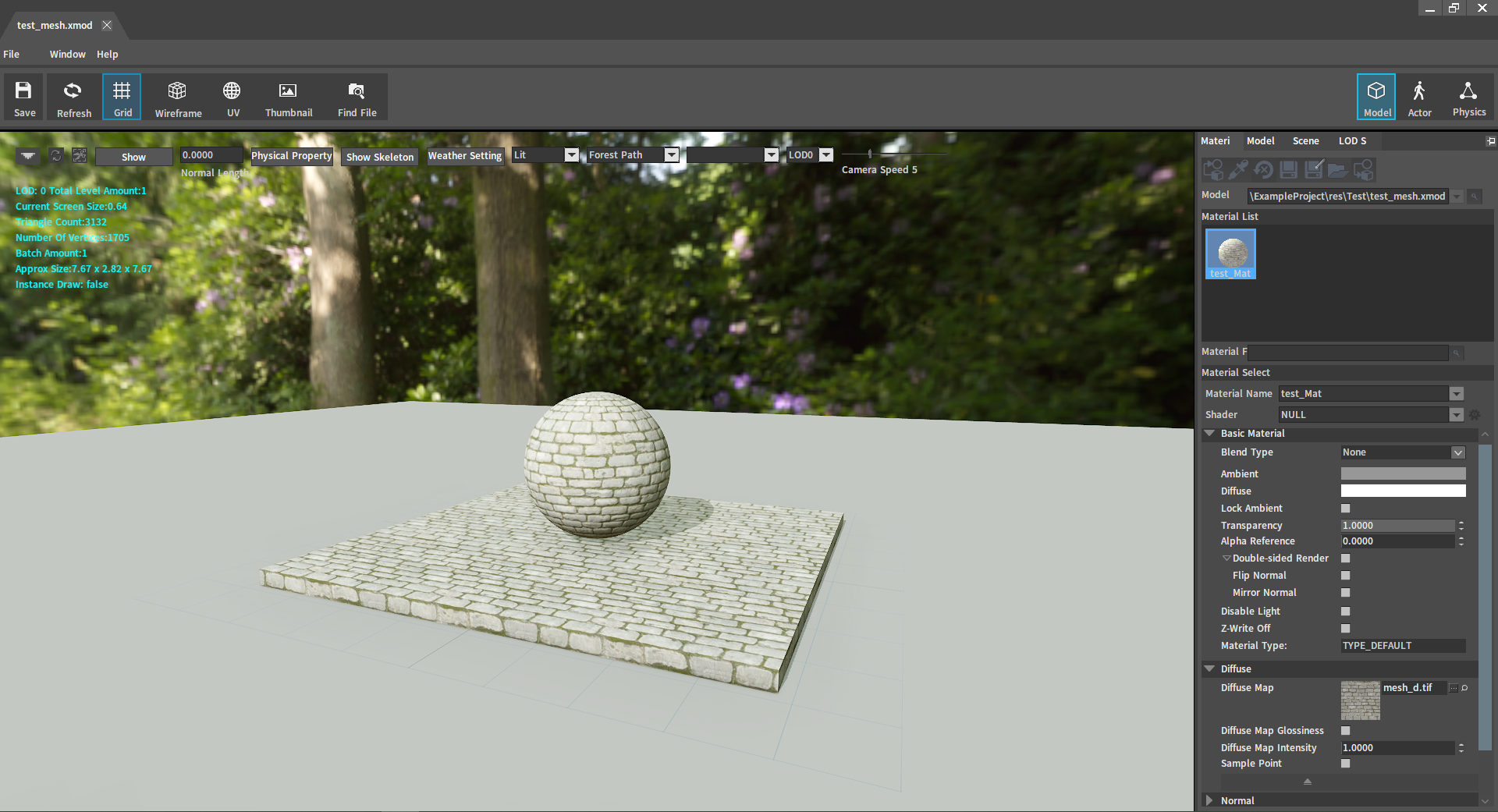

双击XMOD文件进入模型编辑窗口。

导入纹理

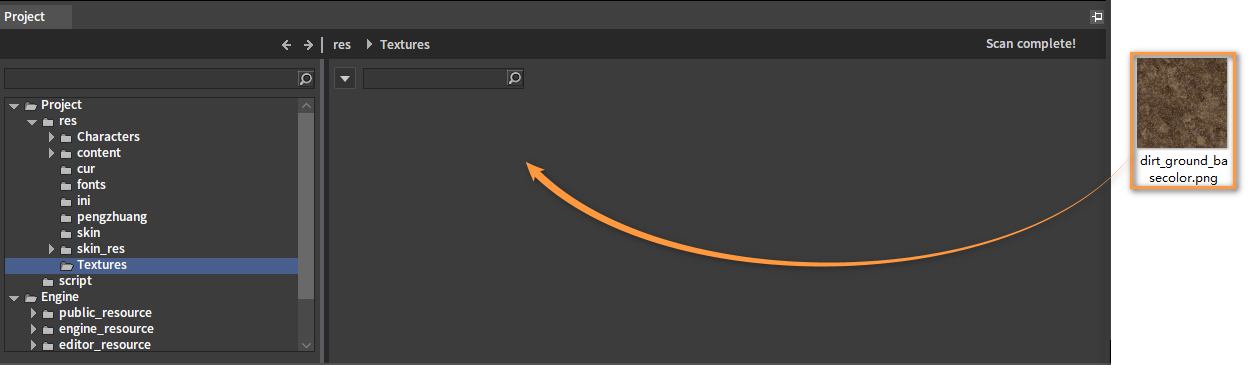

可通过直接拖入文件的方式来导入纹理。将图片从系统文件资源管理器中直接拖入到引擎的资源预览窗口中，即可完成导入。

Flexi引擎支持拖入的图像格式有.tga、.bmp、.png、.hdr、.tif。

此处以PNG图片直接拖入为例：

点击确定（OK）可将其导入转换成.tif格式。其他格式的图像导入后会自动转换为引擎使用的自定义.tif格式。

点击确定（OK）导入转换成功。

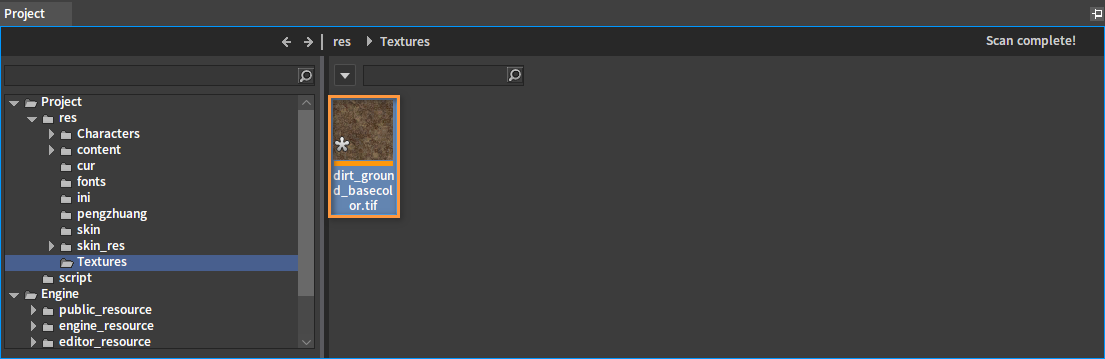

文件格式转换成为.tif。

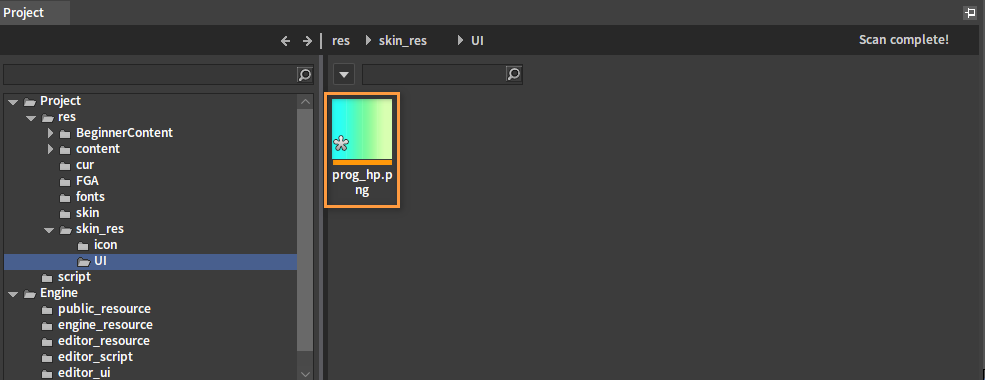

PNG图片同样会应用在UI上，所以在拖入时弹出的窗口中，点击取消（Cancel），保留原格式导入。

新建材质

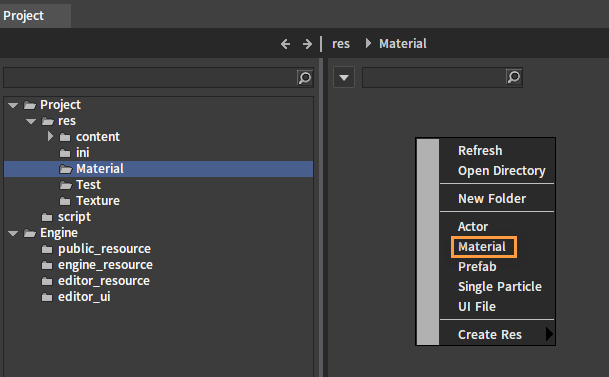

在资源预览窗口中右击，选择 材质（Material），生成材质。

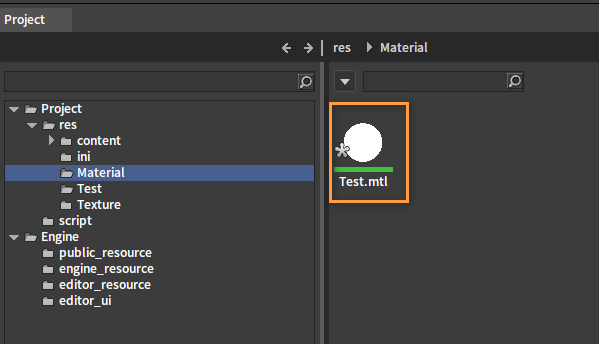

将新建的材质球命名为Test。

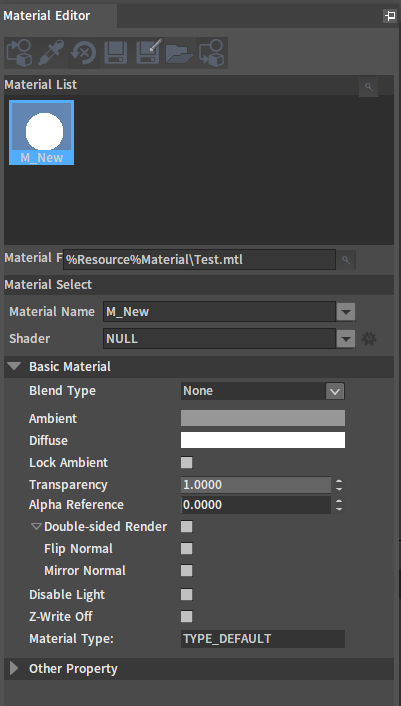

双击新建的材质球，弹出材质编辑器（Material Editor）窗口，可对材质属性进行修改。

编辑材质

下面展示材质面板属性的编辑：

材质球类型

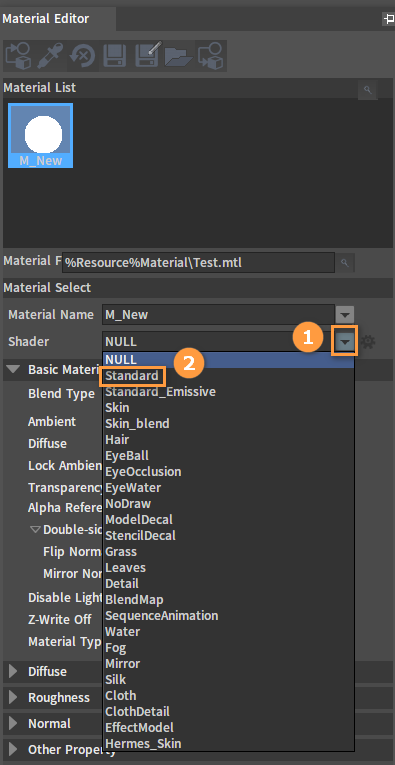

点击着色器（Shader）最右三角形图标显示各种材质类型，点击所需要的材质球类型，选择标准（Standard）。

基本材质编辑

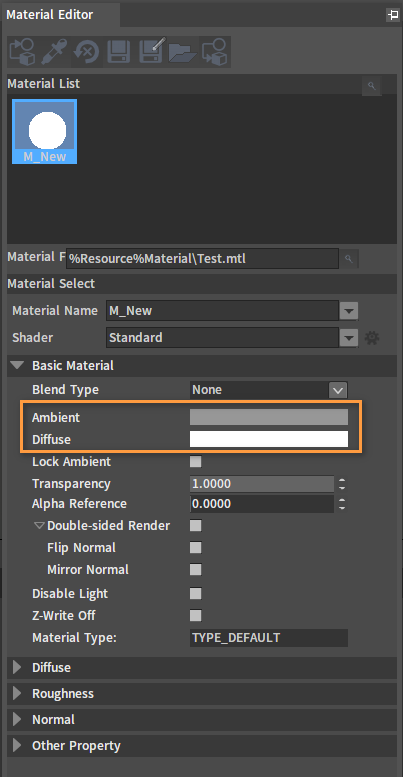

点击环境光（Ambient）或漫反射（Diffuse）颜色区域来调整材质的颜色。

贴图置入材质球

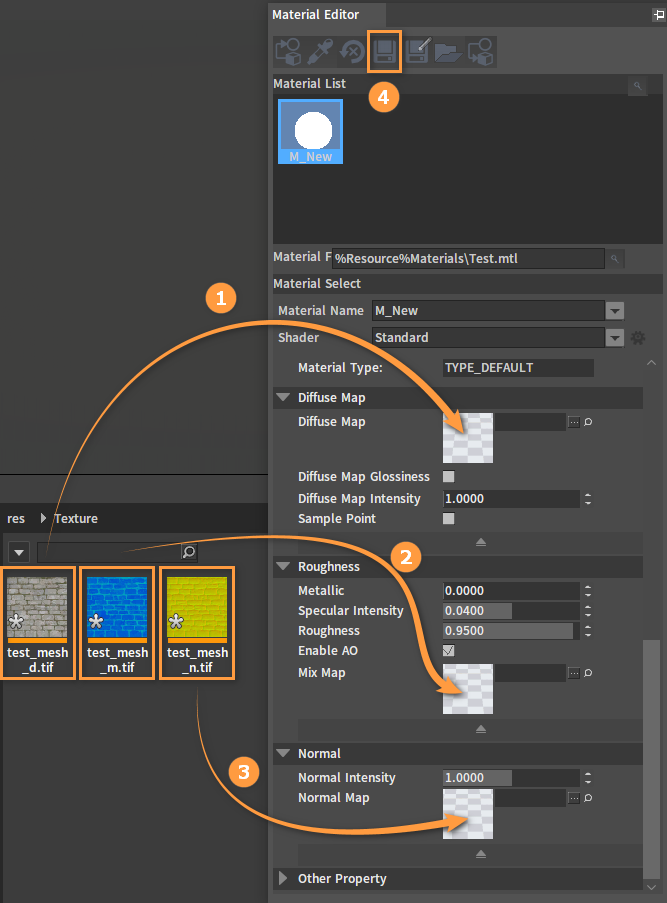

在漫反射贴图（Diffuse Map）中选择贴图文件，或者将贴图文件直接拖入其中，将漫反射贴图置入(3通道或4通道，RGB通道存diffuse颜色，a通道对于半透明或alpha测试的材质存透明度)。

同样的方法添加混合贴图（Mix Map）（3通道或4通道，R：金属度，G：粗糙度，B：非金属度部分的高光强度，A：AO）（适用于金属度（Metallic）/粗糙度（Roughness）这种PBR流程，与之前的高光（Specular）/光泽度（Glossiness）流程要区分开）和法线贴图（Normal Map）（3通道，RGB通道存法线），编辑好材质球属性之后点击保存。

将材质应用于静态网格体

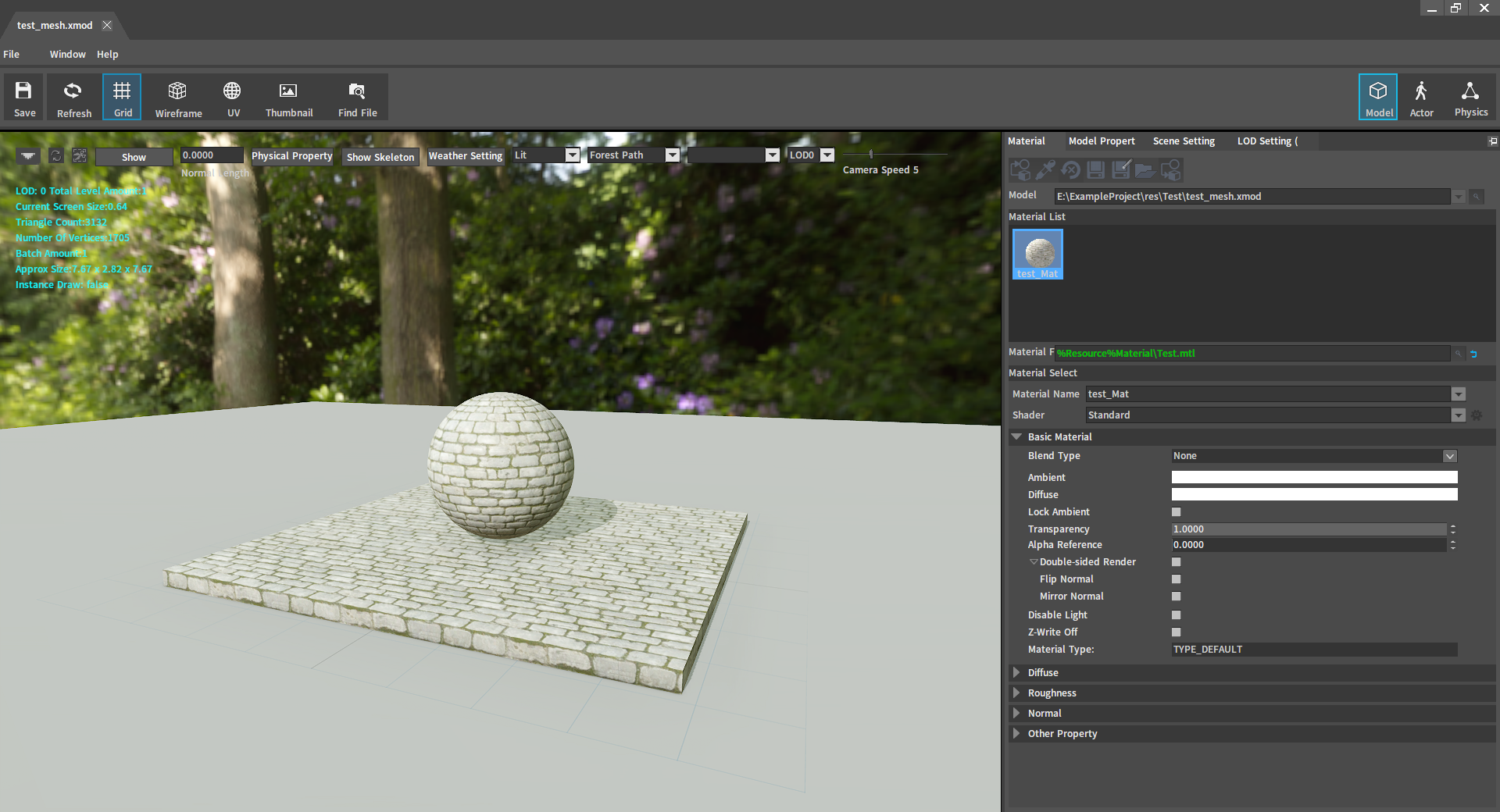

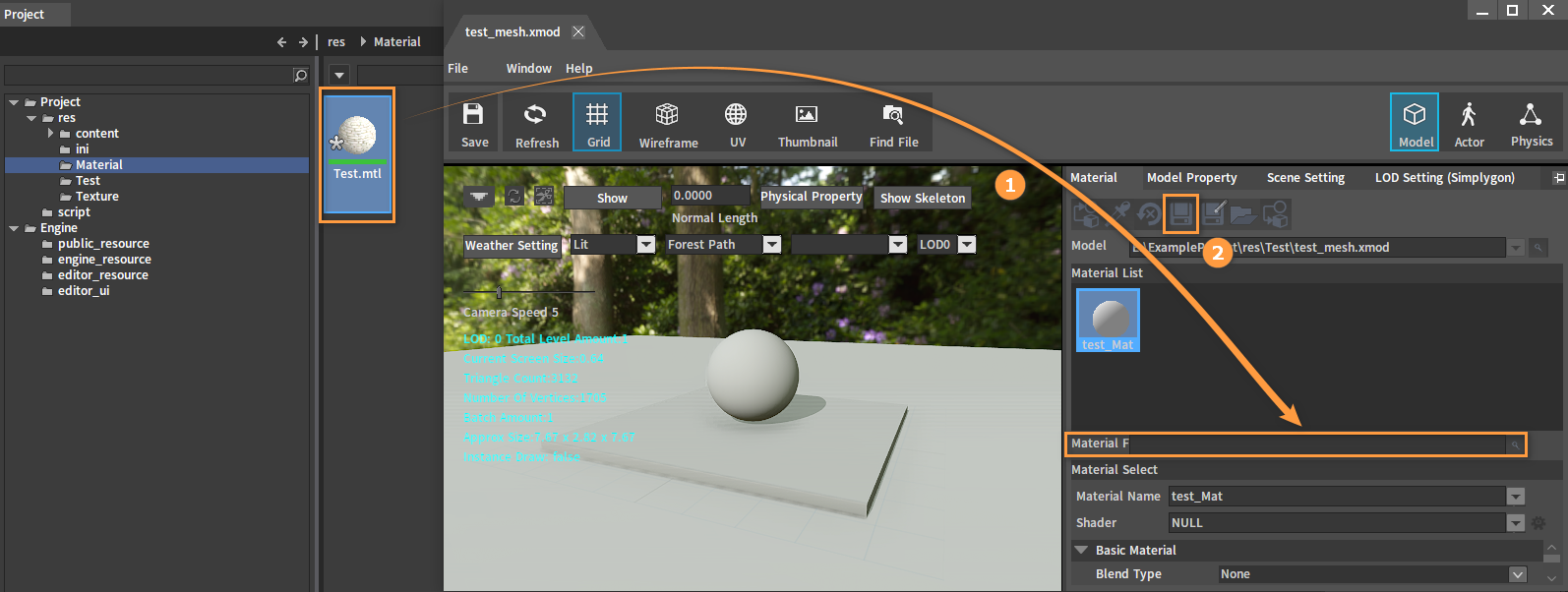

双击XMOD文件打开模型编辑窗口，将编辑好的材质球拖入到材质文件（Material File）处，点击保存按钮将材质球应用于网格体。
